电力电子技术试题库-2013答案.pptx

一、填空题（每空1分，34分）1、实现有源逆变的条件为和.2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中,环流指的是只流经而不流经的电流。

为了减小环流，一般采用αβ状态。

4、有源逆变指的是把能量转变成能量后送给装置.5、给晶闸管阳极加上一定的电压;在门极加上电压,并形成足够的电流，晶闸管才能导通.6、当负载为大电感负载,如不加续流二极管时,在电路中出现触发脉冲丢失时与电路会出现失控现象.7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z;而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z;这说明电路的纹波系数比电路要小.8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。

三、选择题（10分）1、在单相全控桥整流电路中，两对晶闸管的触发脉冲,应依次相差度。

A 、180度；B、60度；C、360度；D、120度；2、α= 度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态.A、0度；B、60度； C 、30度；D、120度;3、通常在晶闸管触发电路中，若改变的大小时,输出脉冲相位产生移动，达到移相控制的目的。

A、同步电压;B、控制电压;C、脉冲变压器变比；4、可实现有源逆变的电路为。

A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路5、由晶闸管构成的可逆调速系统中，逆变角βmin选时系统工作才可靠。

A、300~350B、100～150C、00~100D、00四、问答题（每题9分，18分）1、什么是逆变失败?形成的原因是什么?2、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？五、分析、计算题:（每题9分，18分)1、三相半波可控整流电路，整流变压器的联接组别是D/Y—5，锯齿波同步触发电路中的信号综合管是NPN型三极管。

一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。

4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。

9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。

13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。

14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。

电力电子技术习题（附参考答案）一、单选题（共20题，每题1分，共20分）1、单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（）A、150°B、180°C、120°D、90°正确答案：B2、电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂( )。

A、共三只B、共四只C、各一只D、各二只正确答案：C3、单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：B4、对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C5、为了防止逆变失败，最小逆变角限制为（），单位为度。

A、30～35B、20～25C、10～15D、40～45正确答案：A6、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A7、电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A8、在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A、I2RdB、I2dRdC、UIdD、U2Id正确答案：D9、正弦波脉冲宽度调制英文缩写是（）。

A、PWMB、PAMC、SPWMD、SPAM正确答案：C10、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、干扰信号和触发信号B、干扰信号C、触发电流信号D、触发电压信号正确答案：B11、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、关断状态B、饱和状态C、不定D、导通状态正确答案：A12、单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、0度-90度B、0度C、90度-180度D、180度-360度正确答案：A13、IGBT属于（）控制型元件。

电力电子技术》试题(G)一、填空题 (每空 1 分，34分)1、实现有源逆变的条件为和2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。

为了减小环流，一般采用α β 状态。

4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z ；这说明电路的纹波系数比电路要小。

8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10 、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。

、判断题：（每题 2 分,20 分）对√，错×。

1、有源逆变指的是把直流能量转变成交流能量送给用电器。

（）2、给晶闸管加上正向门极电压它就会导通。

（）3、在半控桥整流带大电感负载，不加续流二极管电路中，电路不正常时可能会出现失控现象。

（）4、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则 120o。

α的移相范围只有5、设置补偿电容可以提高变流装置的功率因数。

（）6、三相半波可控整流电路也要采用双窄脉冲触发。

（）7、KP2—5表示的是额定电压 200V，额定电流 500A 的普通型晶闸管。

（）8、在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。

（）9、在单相全控桥整流电路中，晶闸管的额定工作电压应取电源相电压U2。

（）10、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。

《电力电子技术》试卷一、填空题（每空格1分，共31分)1．晶闸管是硅晶体闸流管的简称，常用的有螺栓式与＿＿＿＿＿＿＿。

2．晶闸管象二极管一样,具有可控＿＿＿＿＿＿＿特性。

3．为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的＿＿＿＿电压。

4．选用晶闸管的额定电压值应比实际工作时的最大电压大＿＿＿＿＿＿＿倍，使其有一定的电压裕量。

5．选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以＿＿＿＿＿＿.6．在螺栓式晶闸管上有螺栓的一端是＿＿＿＿＿＿＿极.7．单相半波可控整流电路，当电感性负载接续流二极管时,控制角的移相范围为＿＿＿＿＿＿＿。

8．在反电动势负载时，只有＿＿＿＿＿＿＿的瞬时值大于负载的反电动势，整流桥路中的晶闸管才能随受正压而触发导通。

9．把晶闸管承受正压起到触发导通之间的电角度称为＿＿＿＿＿＿＿。

10．＿＿＿＿＿＿＿可控整流电路，是三相可控整流电路最基本的组成形式。

11．三相半波可控整流电路，带大电感负载时的移相范围为＿＿＿＿＿＿＿。

12．采用晶闸管共阳极接法的缺点是:要求三个触发电路的输出线圈＿＿＿＿＿＿＿。

13．触发脉冲可采取宽脉冲触发与双窄脉冲冲触发两种方法，目前采用较多的是＿＿＿＿＿＿＿触发方法.14．由于电路中共阴极与共阳极组换流点相隔60。

,所以每隔60。

有一次＿＿＿＿＿。

15．三相桥式整流电路控制角α的起算点，如α＝30.，在对应的线电压波形上脉冲距波形原点为＿＿＿＿＿＿＿。

16．双窄脉冲触发是在触发某一号晶闸管时，触发电路同时给＿＿＿＿＿＿＿一号晶闸管补表一个脉冲。

17．在三相可控整流电路中，α＝0。

的地方（自然换相点）为相邻线电压的交点，它距对应线电压波形的原点为＿＿＿＿＿＿＿。

18．在三相半波可控整流电路中，电阻性负载，当控制角＿＿＿＿＿＿时,电流连续。

19．在三相半波可控整流电路中，电感性负载，当控制角＿＿＿＿＿＿＿时，输出电压波形出现负值,因而常加续流二级管.20．三相桥式全控整流电路,电阻性负载，当控制角＿＿＿＿＿＿＿时,电流连续.21．三相桥式可控整流电路适宜在＿＿＿＿＿＿＿电压而电流不太大的场合使用.22．带平衡电抗器的双反星形可控整流电路是由两组三相半波可控整流电路＿＿＿＿＿＿＿组成.23．考虑变压器漏抗的可控整流电路中,在换相过程期间，两个相邻的晶闸管同时导通，对应的电角度称为＿＿＿＿＿＿＿.24．考虑变压器漏抗的可控整流电路中，如与不考虑漏坑的相比，则使输出电压平均值＿＿＿＿＿＿＿。

电力电子技术习题库（附答案）一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

A、60度B、30度C、90度D、120度正确答案：C2.1957年美国通用电气（GE）公司研制出第一只（），它标志着电力电子技术的诞生。

A、电子管B、晶闸管C、MOSFETD、IGBT正确答案：B3.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A、可关断晶闸管B、双向晶闸管C、逆阻型晶闸管D、大功率三极管正确答案：C4.IGBT是一个复合型的器件，它是（）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO正确答案：B5.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、120°C、90°D、150°正确答案：C7.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、本相相电压与相邻电压正半周的交点处C、比三相不控整流电路的自然换相点滞后60°D、交流相电压的过零点正确答案：B8.逆变电路是一种（）变换电路。

A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B9.采用多重化电压源型逆变器的目的，主要是为()。

A、增大输出幅值B、减小输出谐波C、减小输出幅值D、减小输出功率正确答案：B10.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、90°B、120°C、150°D、180°正确答案：B11.目前，在中小型变频器中普遍采用的电力电子器件是（）。

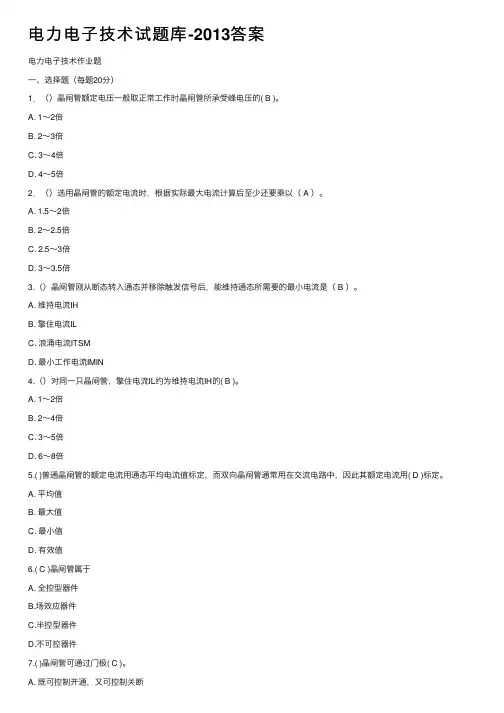

电⼒电⼦技术试题库-2013答案电⼒电⼦技术作业题⼀、选择题（每题20分）1．（）晶闸管额定电压⼀般取正常⼯作时晶闸管所承受峰电压的( B )。

A. 1～2倍B. 2～3倍C. 3～4倍D. 4～5倍2．（）选⽤晶闸管的额定电流时，根据实际最⼤电流计算后⾄少还要乘以（ A ）。

A. 1.5～2倍B. 2～2.5倍C. 2.5～3倍D. 3～3.5倍3.（）晶闸管刚从断态转⼊通态并移除触发信号后，能维持通态所需要的最⼩电流是（ B ）。

A. 维持电流IHB. 擎住电流ILC. 浪涌电流ITSMD. 最⼩⼯作电流IMIN4.（）对同⼀只晶闸管，擎住电流IL约为维持电流IH的( B )。

A. 1～2倍B. 2～4倍C. 3～5倍D. 6～8倍5.( )普通晶闸管的额定电流⽤通态平均电流值标定，⽽双向晶闸管通常⽤在交流电路中，因此其额定电流⽤( D )标定。

A. 平均值B. 最⼤值C. 最⼩值D. 有效值6.( C )晶闸管属于A. 全控型器件B.场效应器件C.半控型器件D.不可控器件7.( )晶闸管可通过门极( C )。

A. 既可控制开通，⼜可控制关断B.不能控制开通，只能控制关断C.只能控制开通，不能控制关断D.开通和关断都不能控制8.（）使导通的晶闸管关断只能是( C )。

A. 外加反向电压B.撤除触发电流C. 使流过晶闸管的电流降到接近于零D. 在门极加反向触发9．（）在螺栓式晶闸管上有螺栓的⼀端是( A )。

A. 阴极KB. 阳极AC. 门极KD. 发射极E10. （）晶闸管导通的条件是（ A ）。

A. 阳极加正向电压，门极有正向脉冲B. 阳极加正向电压，门极有负向脉冲C. 阳极加反向电压，门极有正向脉冲D. 阳极加反向电压，门极有负向脉冲11. ( )可关断晶闸管（GTO）是⼀种（ A ）结构的半导体器件。

A.四层三端B.五层三端C.三层⼆端D.三层三端12 . （）晶闸管的三个引出电极分别是（A）。

电力电子技术试题（第一章）一、填空题一、一般晶闸管内部有 PN结,，外部有三个电极，别离是极极和极。

二、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。

3、、晶闸管的工作状态有正向状态，正向状态和反向状态。

4、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为，50表示，7表示。

五、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。

六、当增大晶闸管可控整流的操纵角α，负载上取得的直流电压平均值会。

7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。

八、当晶闸管可控整流的负载为大电感负载时，负载两头的直流电压平均值会，解决的方法确实是在负载的两头接一个。

九、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不持续、呈状、电流的平均值。

要求管子的额定电流值要些。

10、单结晶体管的内部一共有个PN结，外部一共有3个电极，它们别离是极、极和极。

1一、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。

1二、触发电路送出的触发脉冲信号必需与晶闸管阳极电压，保证在管子阳极电压每一个正半周内以相同的被触发，才能取得稳固的直流电压。

13、晶体管触发电路的同步电压一样有同步电压和电压。

14、正弦波触发电路的同步移相一样都是采纳与一个或几个的叠加，利用改变的大小，来实现移相操纵。

1五、在晶闸管两头并联的RC回路是用来避免损坏晶闸管的。

1六、为了避免雷电对晶闸管的损坏，可在整流变压器的一次线圈两头并接一个或。

1六、用来爱惜晶闸管过电流的熔断器叫。

二、判定题对的用√表示、错的用×表示（每题1分、共10分）1、一般晶闸管内部有两个PN结。

（）2、一般晶闸管外部有三个电极，别离是基极、发射极和集电极。

（）3、型号为KP50—7的半导体器件，是一个额定电流为50A的一般晶闸管。

（）4、只要让加在晶闸管两头的电压减小为零，晶闸管就会关断。

（）5、只要给门极加上触发电压，晶闸管就导通。

《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。

（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。

（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。

（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。

（错）5、三相半波可控整流电路的最大移相范围是0°～180°。

（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。

（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。

（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。

（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。

（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。

（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。

（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。

（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。

（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。

（对）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。

（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。

电力电子技术试卷（含答案）一．填空（共15分，1分/空）1.电力电子技术通常可分为（）技术和（）技术两个分支。

2.按驱动电路信号的性质可以将电力电子器件分为（）型器件和（）型器件两类，晶闸管属于其中的（）型器件。

3.晶闸管单相桥式全控整流电路带反电动势负载E时（变压器二次侧电压有效值为U2，忽略主电路各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。

4.三相桥式全控整流电路的触发方式有（）触发和（）触发两种，常用的是（）触发。

5.三相半波可控整流电路按联接方式可分为（）组和（）组两种。

6.在特定场合下，同一套整流电路即可工作在（）状态，又可工作在（）状态，故简称变流电路。

7.控制角α与逆变角β之间的关系为（）。

二．单选（共10分，2分/题）1．采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。

A.直流断路器B. 快速熔断器C.过电流继电器2．晶闸管属于（）。

A.不可控器件B. 全控器件C.半控器件3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。

A．180OB.90OC.120O4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。

A.60B. 180C. 1205．把交流电变成直流电的是（）。

A. 逆变电路B.整流电路C.斩波电路三．多选（共10分，2分/题）1．电力电子器件一般具有的特征有。

A.所能处理电功率的大小是其最重要的参数B.一般工作在开关状态C.一般需要信息电子电路来控制D.不仅讲究散热设计，工作时一般还需接散热器2．下列电路中，不存在变压器直流磁化问题的有。

A.单相全控桥整流电路B.单相全波可控整流电路C.三相全控桥整流电路D.三相半波可控整流电路3．使晶闸管关断的方法有。

A.给门极施加反压B.去掉阳极的正向电压C.增大回路阻抗D.给阳极施加反压4．逆变失败的原因有。

A.触发电路不可靠B.晶闸管发生故障C.交流电源发生故障D.换相裕量角不足5．变压器漏抗对整流电路的影响有。

电力电子技术作业题一、选择题（每题20分）1．（）晶闸管额定电压一般取正常工作时晶闸管所承受峰电压的( B )。

A. 1～2倍B. 2～3倍C. 3～4倍D. 4～5倍2．（）选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以（ A ）。

A. 1.5～2倍B. 2～2.5倍C. 2.5～3倍D. 3～3.5倍3.（）晶闸管刚从断态转入通态并移除触发信号后，能维持通态所需要的最小电流是（ B ）。

A. 维持电流IHB. 擎住电流ILC. 浪涌电流ITSMD. 最小工作电流IMIN4.（）对同一只晶闸管，擎住电流IL约为维持电流IH的( B )。

A. 1～2倍B. 2～4倍C. 3～5倍D. 6～8倍5.( )普通晶闸管的额定电流用通态平均电流值标定，而双向晶闸管通常用在交流电路中，因此其额定电流用( D )标定。

A. 平均值B. 最大值C. 最小值D. 有效值6.( C )晶闸管属于A. 全控型器件B.场效应器件C.半控型器件D.不可控器件7.( )晶闸管可通过门极( C )。

A. 既可控制开通，又可控制关断B.不能控制开通，只能控制关断C.只能控制开通，不能控制关断D.开通和关断都不能控制8.（）使导通的晶闸管关断只能是( C )。

A. 外加反向电压B.撤除触发电流C. 使流过晶闸管的电流降到接近于零D. 在门极加反向触发9．（）在螺栓式晶闸管上有螺栓的一端是( A )。

A. 阴极KB. 阳极AC. 门极KD. 发射极E10. （）晶闸管导通的条件是（ A ）。

A. 阳极加正向电压，门极有正向脉冲B. 阳极加正向电压，门极有负向脉冲C. 阳极加反向电压，门极有正向脉冲D. 阳极加反向电压，门极有负向脉冲11. ( )可关断晶闸管（GTO）是一种（ A ）结构的半导体器件。

A.四层三端B.五层三端C.三层二端D.三层三端12 . （）晶闸管的三个引出电极分别是（A）。

A.阳极、阴极、门极B.阳极、阴极、栅极C.栅极、漏极、源极D.发射极、基极、集电极13. （）已经导通了的晶闸管可被关断的条件是流过晶闸管的电流（ A ）。

电力电子技术试题库答案一、填空题（每空1分，共20分）1．电力电子技术是利用（电力电子器件）对电能进行（控制、转换和传输）的技术.2、晶闸管是一种既具有（开关作用），又具有（整流作用）的大功率半导体器件。

3．电力电子技术研究的对象是（电力电子器件的应用）、（电力电子电路的电能变换原理）和电力电子装置的开发与应用。

.4. 电力二极管的主要类型有（普通二极管），（快恢复二极管）和肖特基二极管。

5、电力二极管的主要类型有普通二极管，（快恢复二极管）和（肖特基二极管）。

6、晶闸管的正向特性又有（阻断状态）和（导通状态）之分。

7、半控型电力电子器件控制极只能控制器件的（导通），而不能控制器件的（关断）。

8、电流的波形系数Kf指（电流有效值）和（电流平均值）比值。

9、电力晶体管是一种（耐高压）、（大电流）的双极型晶体管。

10、晶闸管有三个电极，分别是阳极，（阴极）和（门极或栅极）。

二、判断题（每题1分，共10分）1、晶闸管的门极既可以控制它的导通，也可以控制它的关断。

（错）2、晶闸管的门极既不能控制它的导通，也不能控制它的关断。

（错）3、晶闸管的门极可以控制它的导通，但不能控制它的关断。

（对）4、晶闸管的门极不可以控制它的导通，但能控制它的关断。

（错）5、额定电流为100A的晶闸管，允许通过的最大平均电流为157A。

（对）6、在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流为维持电流。

（对）7、在室温下门极断开时，晶闸管从较大的通态电流降至刚好能保持导通的最小阳极电流称为掣住电流。

( 错)8、在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为掣住电流。

（对）9、在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为维持电流。

（错）10、反励式变换器是指开关管导通时电源将电能转换为磁能储存在电感中，开关管截止时再将磁能转换为电能传送给负载。

电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。

（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。

（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。

（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。

（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。

（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。

（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。

（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。

（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。

一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。

4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。

9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。

13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。

14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。

电力电子技术题库含参考答案一、单选题（共30题，每题1分，共30分）1、下面选项中属于晶闸管派生器件的是（）。

A、电力场效应晶体管B、绝缘栅双极晶体管C、门极可关断晶闸管D、电力晶体管正确答案：C2、带中心抽头变压器的逆变电路,变压器匝比为( )时，uo和io波形及幅值与全桥逆变电路完全相同。

A、1:2:1B、1:1:2C、3:1:1D、1:1:1正确答案：D3、单相半波可控制整流电路阻感负载需要（）续流。

A、晶闸管B、二极管C、GTRD、IGBT正确答案：B4、（）不属于换流技术。

A、整流B、电力电子器件制造C、逆变D、斩波正确答案：B5、单相桥式全控整流阻感性负载电路中，控制角α的最大移相范围是( )。

A、0º-180°B、0º-150°C、0º-120°D、0º-90°正确答案：D6、电压型逆变电路输出的电流波形为（）。

A、因负载不同而不同B、锯齿波C、正弦波D、矩形波正确答案：A7、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A、0º-150°B、0º-180°C、0º-120°D、0º-90°正确答案：B8、目前所用的电力电子器件均由（）制成，故也称电力半导体器件。

A、绝缘体B、金属C、半导体D、导体正确答案：C9、采用调制法得到PWM波形，把希望输出的波形作为（）。

A、载波B、锯齿波C、调制信号D、正玄波正确答案：C10、斩波电路中，输出电压高于输入电压的电路称为（）。

A、降压斩波B、升压斩波C、升降压斩波D、CUK斩波正确答案：B11、晶闸管额定电压一般取正常工作时晶闸管所承受峰电压的( )。

A、3～4倍B、4～5倍C、2～3倍D、1～2倍正确答案：C12、与单相全波可控整流电路功能相同的电路是（）。

A、斩波电路B、单相半波可控整流电路C、三相桥式整流电路D、单相桥式整流电路正确答案：D13、逆导晶闸管是将（）反并联在同一管芯上的功率集成器件。

电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α= β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180º度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120º度。

11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。

试卷十三一、选择题：（本题共8小题，每小题2分，共16分）1、在型号KP10－12G中，数字10表示（）A．额定电压10V B．额定电流10A C．额定电压1000V D．额定电流100A2、在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A．I2d R d B．I2R d C．UI d D．U2I d3、在单相桥式半控整流电路中，电阻性负载，流过每个晶闸管的有效电流I T为（）A．I B．0.5I C．（1／根号2）*I D．（根号2）*I4、三相半波可控整流电路，电阻性负载，当控制角α为（）时，整流输出电压与电流波形断续。

（）A．00＜α≤300B．300＜α≤1500C．600＜α＜1800D．900＜α＜18005、三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

（）A．300B．600C．900D．12006、三相桥式全控整流电路，电阻性负载时的移相范围为（）A．0～180 B．0～150 C．0～120 D．0～907、快速熔断器熔体额定电流的选择是电流的（）A．平均值B．有效值C．最大值D．瞬时值8、为了防止逆变失败，最小逆变角限制为（）。

单位为度A．10～15 B．20～25 C．30～35 D．40～45二、判断题（正确打√，错误打×）：（本题共7小题，每小题2分，共14分）1、单相双半波可控整流电路。

（）2、接续流二极管的单相双半波可控整流电路。

（）3、单相全控桥式整流电路。

（）4、单相半控桥式整流电路。

（）5、三相半波可控整流电路。

（）6、带续流二极管的三相半波可控整流电路。

（）7、三相控桥式全控整流电路。

（）三、问答题：（本题共2小题，共10分）1、单相可控整流电路供电给电阻负载或蓄电池充电（反电势负载），在控制角α相同，负载电流平均值相等的条件下，哪一种负载晶闸管的额定电流值大一些？为什么？（6分）2、换流重叠角的产生给逆变电路带来哪些不利影响？（4分）四、计算题：（本题共2小题，每小题15分，共30分）1、下图为单相交流调压电路，如果负载为电阻性负载，u2=20.5U2sinωt，延迟角为ɑ，试求：①负载电压有效值U L。
