plc控制柜工作原理

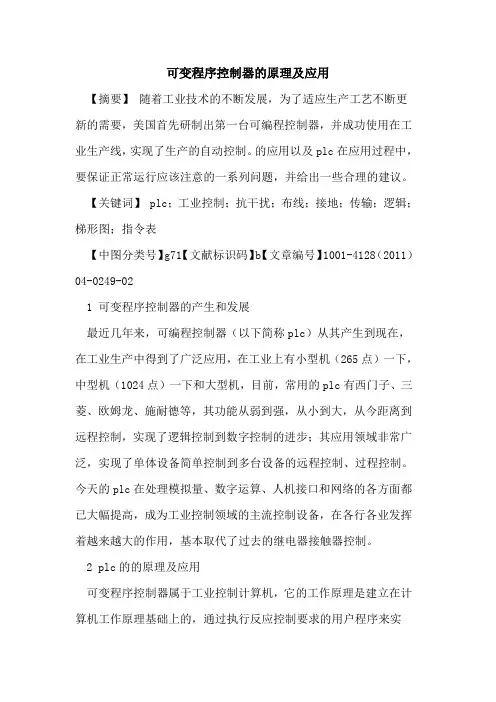

可变程序控制器的原理及应用

【摘要】 随着工业技术的不断发展，为了适应生产工艺不断更新的需要，美国首先研制出第一台可编程控制器，并成功使用在工业生产线，实现了生产的自动控制。的应用以及plc在应用过程中，要保证正常运行应该注意的一系列问题，并给出一些合理的建议。

【关键词】 plc；工业控制；抗干扰；布线；接地；传输；逻辑；梯形图；指令表

【中图分类号】g71【文献标识码】b【文章编号】1001-4128（2011）04-0249-02

1 可变程序控制器的产生和发展

最近几年来，可编程控制器（以下简称plc）从其产生到现在，在工业生产中得到了广泛应用，在工业上有小型机（265点）一下，中型机（1024点）一下和大型机，目前，常用的plc有西门子、三菱、欧姆龙、施耐德等，其功能从弱到强，从小到大，从今距离到远程控制，实现了逻辑控制到数字控制的进步；其应用领域非常广泛，实现了单体设备简单控制到多台设备的远程控制、过程控制。今天的plc在处理模拟量、数字运算、人机接口和网络的各方面都已大幅提高，成为工业控制领域的主流控制设备，在各行各业发挥着越来越大的作用，基本取代了过去的继电器接触器控制。

2 plc的的原理及应用

可变程序控制器属于工业控制计算机，它的工作原理是建立在计算机工作原理基础上的，通过执行反应控制要求的用户程序来实现。执行程序时需要各种现场信息，plc将采集到的所有输入信息并存放的输入映象寄存器中，执行用户程序时所需输入状态均在输入映象寄存器中取用，同样，plc对外部的输出控制也是先把cpu执行用户程序后的输出结果存放在输出映象寄存器中，等执行完用户程序后，将所用输出结果一次性向输出端口或输出模块输出，使输出设备部件动作。

plc的工作是一个不断循环扫描的过程。cpu从第一条指令开始，按顺序逐条执行用户程序直到用户程序结束，然后返回到第一条指令开始新一轮扫描。其工作过程分为，输入采样阶段、程序执行阶段、输出刷新阶段，每一次扫描所用时间称为一个扫描周期。

plc控制柜工作原理

PLC控制柜是一种基于可编程逻辑控制器（PLC）的电气控制系统，它能够自动化地控制设备、机械或工艺流程。其工作原理如下：

1. 输入信号检测：PLC控制柜通过输入模块接收来自于传感器、按钮、开关等设备的信号。输入信号可能包括开关状态、温度、压力、流量等各种参数。

2. 信号处理：PLC控制柜对输入信号进行处理，如滤波、放大、调整等操作，以确保输入信号的准确性和稳定性。

3. 逻辑运算：PLC控制柜根据设定好的逻辑程序，在内部使用逻辑运算器进行运算。逻辑运算的目的是根据不同的输入信号状态来判断执行何种动作，如开关、关闭或者调整输出信号。

4. 输出信号控制：PLC控制柜通过输出模块控制执行器、电动机、阀门等设备的状态。根据逻辑运算的结果，PLC控制柜产生相应的输出信号，控制设备的启停、运行速度、位置等。

5. 通信与监控：PLC控制柜通过通信接口与上级监控系统进行数据交互。监控系统可以通过远程访问、数据采集和分析来实时监控和控制PLC控制柜的状态和运行情况。

除了上述基本工作原理外，PLC控制柜还可以实现以下功能：

- 程序控制：PLC控制柜内置了程序存储器，可以存储和执行各种控制程序。通过修改程序，可以实现不同的控制逻辑和功能。

- 软件配置：PLC控制柜提供了用户友好的软件界面，允许用户进行配置、参数设置和监测。用户可以根据特定需求对控制系统进行定制。

- 故障诊断：PLC控制柜具备自动故障诊断功能，可以检测设备故障并提供相应的报警信息。这有助于及时发现故障并进行修复，提高设备的可靠性和运行效率。

总的来说，PLC控制柜通过接收、处理和控制各种输入输出信号，实现对设备运行的准确控制和监测。它具备灵活性高、可靠性强、易于升级和维护等优点，广泛应用于工业自动化领域。

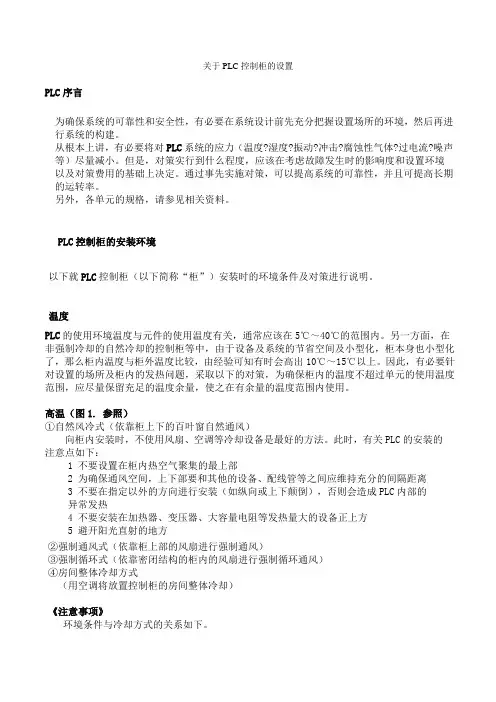

关于PLC控制柜的设置

PLC序言

为确保系统的可靠性和安全性，有必要在系统设计前先充分把握设置场所的环境，然后再进行系统的构建。

从根本上讲，有必要将对PLC系统的应力（温度?湿度?振动?冲击?腐蚀性气体?过电流?噪声等）尽量减小。但是，对策实行到什么程度，应该在考虑故障发生时的影响度和设置环境

以及对策费用的基础上决定。通过事先实施对策，可以提高系统的可靠性，并且可提高长期的运转率。

另外，各单元的规格，请参见相关资料。

PLC控制柜的安装环境

以下就PLC控制柜（以下简称“柜”）安装时的环境条件及对策进行说明。

温度

PLC的使用环境温度与元件的使用温度有关，通常应该在5℃～40℃的范围内。另一方面，在非强制冷却的自然冷却的控制柜等中，由于设备及系统的节省空间及小型化，柜本身也小型化了，那么柜内温度与柜外温度比较，由经验可知有时会高出10℃～15℃以上。因此，有必要针对设置的场所及柜内的发热问题，采取以下的对策，为确保柜内的温度不超过单元的使用温度范围，应尽量保留充足的温度余量，使之在有余量的温度范围内使用。

高温（图1. 参照）

①自然风冷式（依靠柜上下的百叶窗自然通风）

向柜内安装时，不使用风扇、空调等冷却设备是最好的方法。此时，有关PLC的安装的注意点如下：

1 不要设置在柜内热空气聚集的最上部

2 为确保通风空间，上下部要和其他的设备、配线管等之间应维持充分的间隔距离

3 不要在指定以外的方向进行安装（如纵向或上下颠倒），否则会造成PLC内部的异常发热

4 不要安装在加热器、变压器、大容量电阻等发热量大的设备正上方

5 避开阳光直射的地方

②强制通风式（依靠柜上部的风扇进行强制通风）

③强制循环式（依靠密闭结构的柜内的风扇进行强制循环通风）

④房间整体冷却方式

（用空调将放置控制柜的房间整体冷却）

《注意事项》

环境条件与冷却方式的关系如下。 ・将控制柜设置在粉尘少的房间内→ ①或②

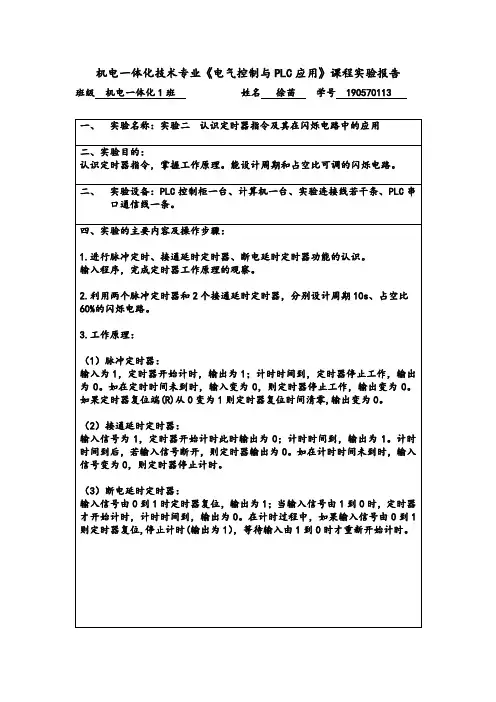

机电一体化技术专业《电气控制与PLC应用》课程实验报告

班级 机电一体化1班 姓名 徐苗 学号 190570113

一、 实验名称：实验二 认识定时器指令及其在闪烁电路中的应用

二、实验目的：

认识定时器指令，掌握工作原理。能设计周期和占空比可调的闪烁电路。

二、 实验设备：PLC控制柜一台、计算机一台、实验连接线若干条、PLC串口通信线一条。

四、实验的主要内容及操作步骤：

1.进行脉冲定时、接通延时定时器、断电延时定时器功能的认识。

输入程序，完成定时器工作原理的观察。

2.利用两个脉冲定时器和2个接通延时定时器，分别设计周期10s、占空比60%的闪烁电路。

3.工作原理：

（1）脉冲定时器：

输入为1，定时器开始计时，输出为1；计时时间到，定时器停止工作，输出为0。如在定时时间未到时，输入变为0，则定时器停止工作，输出变为0。如果定时器复位端(R)从0变为1则定时器复位时间清零,输出变为0。

（2）接通延时定时器：

输入信号为1，定时器开始计时此时输出为0；计时时间到，输出为1。计时时间到后，若输入信号断开，则定时器输出为0。如在计时时间未到时，输入信号变为0，则定时器停止计时。

（3）断电延时定时器：

输入信号由0到1时定时器复位，输出为1；当输入信号由1到0时，定时器才开始计时，计时时间到，输出为0。在计时过程中，如果输入信号由0到1则定时器复位,停止计时(输出为1），等待输入由1到0时才重新开始计时。

五、实验数据或结果（电气原理图、梯形图）

脉冲定时器：

接通延时定时器：

断电延时定时器：

闪烁电路：

六、分析与讨论（包括实验结果分析、心得体会）

1.实验前先参看实验设备注意事项。

2.严格遵守用电安全规程，不能带电接线。

3.两种闪烁电路程序前面加一个启停开关，在切断开关时程序执行结果的

区别：

(1) 两个脉冲定时器：在脉冲定时器输出时，将启停开关断开不影响脉冲定时器程序的正常运行。
