控制柜的原理

控制柜是工业自动化系统中的重要组成部分，它承担着对设备和工艺的控制、保护和监测等功能。控制柜的原理是基于电气控制原理和自动化技术，通过各种电气元件和控制器的组合，实现对设备和工艺的精确控制。下面我们将从控制柜的组成和工作原理两个方面来详细介绍控制柜的原理。

一、控制柜的组成。

1. 电源系统，控制柜的电源系统包括主电源输入、断路器、接触器、继电器等电气元件，用于向控制柜提供电能，并对电路进行保护和控制。

2. 控制系统，控制系统是控制柜的核心部分，包括PLC（可编程逻辑控制器）、DCS（分散控制系统）、HMI（人机界面）等控制器和操作界面，用于实现对设备和工艺的自动控制和监测。

3. 信号系统，信号系统包括传感器、变送器、编码器等信号采集和转换装置，用于将现场的各种参数信号转化为电信号，传输给控制系统进行处理。

4. 电气元件，电气元件包括接触器、继电器、断路器、按钮开关、指示灯等，用于实现对电路的控制和保护。

5. 电气传动系统，电气传动系统包括变频器、电机、执行机构等，用于实现对设备的精确调速和位置控制。

二、控制柜的工作原理。

控制柜的工作原理是基于电气控制原理和自动化技术，通过控制系统对电气元件和电气传动系统进行精确控制，实现对设备和工艺的自动化控制。其工作原理可以归纳为以下几点： 1. 信号采集与处理，控制柜通过信号系统对现场的各种参数信号进行采集和处理，将其转化为电信号传输给控制系统。

2. 控制指令生成，控制系统根据信号系统采集到的信号，生成相应的控制指令，通过控制器对电气元件和电气传动系统进行控制。

3. 设备控制与保护，控制柜通过控制系统对设备进行启停、调速、位置控制等操作，并对电路进行保护，确保设备和人员的安全。

4. 数据监测与反馈，控制柜通过控制系统对设备和工艺进行实时监测，获取各种参数数据，并将监测数据反馈给操作人员，以便及时调整和处理。

5. 故障诊断与报警，控制柜通过控制系统对设备进行故障诊断，一旦发现故障，立即发出报警信号，通知操作人员进行处理。

总结，控制柜是工业自动化系统中的重要组成部分，其原理是基于电气控制原理和自动化技术，通过各种电气元件和控制器的组合，实现对设备和工艺的精确控制。控制柜的工作原理包括信号采集与处理、控制指令生成、设备控制与保护、数据监测与反馈、故障诊断与报警等环节。掌握控制柜的原理对于工业自动化系统的设计和运行具有重要意义，能够提高设备的稳定性和生产效率，降低故障率，确保生产安全。

合集下载

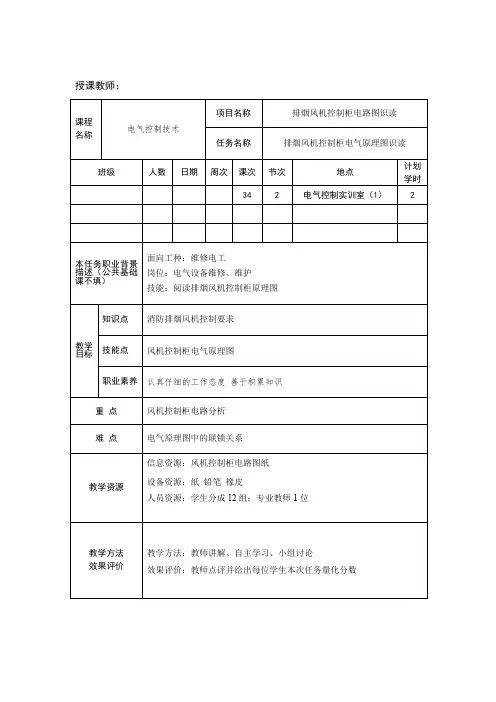

34-排烟风机控制柜原理图识读

34-排烟风机控制柜原理图识读

授课教师：

课程

名称 电气控制技术 项目名称 排烟风机控制柜电路图识读

任务名称 排烟风机控制柜电气原理图识读

班级 人数 日期 周次 课次 节次 地点 计划

学时

34 2 电气控制实训室（1） 2

本任务职业背景描述（公共基础课不填） 面向工种：维修电工

岗位：电气设备维修、维护

技能：阅读排烟风机控制柜原理图

教学目标 知识点 消防排烟风机控制要求

技能点 风机控制柜电气原理图

职业素养 认真仔细的工作态度 善于积累知识

重 点 风机控制柜电路分析

难 点 电气原理图中的联锁关系

教学资源 信息资源：风机控制柜电路图纸

设备资源：纸 铅笔 橡皮

人员资源：学生分成12组；专业教师1位

教学方法

效果评价 教学方法：教师讲解、自主学习、小组讨论

效果评价：教师点评并给出每位学生本次任务量化分数

教学过程实施方案

教学内容安排 学生活动设计 教师活动设计 时间分配（90分钟）

任务描述及

组织安排 1、师生问好

2、听讲、记录、明确任务 1、师生问好

2、检查出勤及其它情况

3、布置学习任务 5分钟

实施方案制定

排烟风机控制柜电气原理图识读 1、 听讲并讨论任务要求

2、 写出小组成员分工、时间分配

3、教师批准后开始实施

1、讲解方案制定要点

2、指导学生阅读资料

3、巡视指导、审核并通过方案

15分钟

实施步骤1

排烟风机控制柜控制要求 1、阅读资料

2、写出风机控制要求 1、板书注明需要回答的问题

2、解答学生疑问

20分钟

实施步骤2

排烟风机控制柜电气原理图读图 1、听讲、记录

2、阅读电气原理图，回答问题 1、讲解读图方法与步骤

2、引导学生读图，提出问题 40分钟

总结 1、听讲、记录、反思

2、清理桌斗、桌面、地面

3、师生问好

1、点评并对各组打分

2、汇总并给出每人分数

3、师生问好

10分钟

课后作业 绘制排烟风机控制电路原理图

教学后记

教研组长签字 系主任签字

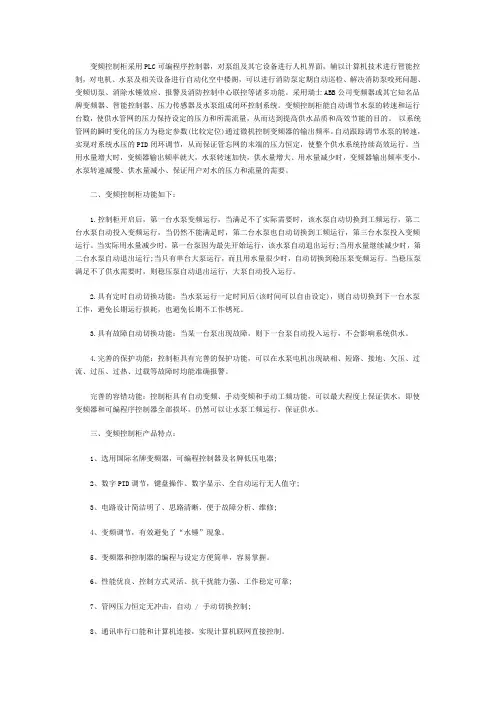

变频控制柜功能原理

变频控制柜功能原理

变频控制柜采用PLC可编程序控制器，对泵组及其它设备进行人机界面，辅以计算机技术进行智能控制，对电机、水泵及相关设备进行自动化空中楼阁，可以进行消防泵定期自动巡检、解决消防泵咬死问题、变频切泵、消除水锤效应、报警及消防控制中心联控等诸多功能。采用瑞士ABB公司变频器或其它知名品牌变频器、智能控制器、压力传感器及水泵组成闭环控制系统。变频控制柜能自动调节水泵的转速和运行台数，使供水管网的压力保持设定的压力和所需流量，从而达到提高供水品质和高效节能的目的。 以系统管网的瞬时变化的压力为稳定参数(比较定位)通过微机控制变频器的输出频率。自动跟踪调节水泵的转速，实现对系统水压的PID闭环调节，从而保证管忘网的末端的压力恒定，使整个供水系统持续高效运行。当用水量增大时，变频器输出频率就大，水泵转速加快，供水量增大、用水量减少时，变频器输出频率变小，水泵转速减慢、供水量减小、保证用户对水的压力和流量的需要。

二、变频控制柜功能如下：

1.控制柜开启后，第一台水泵变频运行，当满足不了实际需要时，该水泵自动切换到工频运行，第二台水泵自动投入变频运行，当仍然不能满足时，第二台水泵也自动切换到工频运行，第三台水泵投入变频运行。当实际用水量减少时，第一台泵因为最先开始运行，该水泵自动退出运行;当用水量继续减少时，第二台水泵自动退出运行;当只有单台大泵运行，而且用水量很少时，自动切换到稳压泵变频运行。当稳压泵满足不了供水需要时，则稳压泵自动退出运行，大泵自动投入运行。

2.具有定时自动切换功能：当水泵运行一定时间后(该时间可以自由设定)，则自动切换到下一台水泵工作，避免长期运行损耗，也避免长期不工作锈死。

3.具有故障自动切换功能：当某一台泵出现故障，则下一台泵自动投入运行，不会影响系统供水。

4.完善的保护功能：控制柜具有完善的保护功能，可以在水泵电机出现缺相、短路、接地、欠压、过流、过压、过热、过载等故障时均能准确报警。

KLC40(2)-1T1型空调控制柜原理与故障分析

KLC40(2)-1T1型空调控制柜原理与故障分析

KLC40(2)-1T1型空调控制柜原理与故障分析

摘要：客车空调控制柜是客车空调系统的控制中心，按照程序准确控制空调系统在正常工作时完成通风、自动制冷、自动制暖等工况正常运行。

关键词：弱通风、强通风、自动半冷、自动全冷、自动半暖、自动全暖工况运行状态常及见故障分析。

1.1 原理及操作方法

通风将SA1置于“通风”位，SA2置于“弱风”位，SA1 3-4接通

SA2 1-2接通，通过KM2 FR1常闭触头，接触器KM1线圈得电吸合，HL2弱风运行指示灯亮，风机1M低速运转，弱通风工况启动。SA1不变，将SA2旋转至“强风”位，SA1 1-2接通 SA2 3-4接通，通过KM1 FR2常闭触头，KM2线圈得电吸合，HL3强风运行指示灯亮，风机1M高速运转，强通风工况启动。

自动半冷 SA1置于“半冷”位，SA2置于“弱风”位，SA3置于“自动”冷位。SA3 9-10接通，当室内温度高于温控仪设定温度25.5°C时，ATC常开触头L闭合，KA4线圈得电吸合后使转换继电器KL吸合，时间继电器KT1延时60S后使KM6得电吸合，HL6制冷1运行指示灯亮，压缩机6M开始工作，半冷工况启动。当室内温度降低至24°C时，ATC断开常开触头L，KA4线圈失电，KM6断开，压缩机6M停止工作，半冷工况停止。当室内温度再次高于25.5℃时，ATC常闭触头L再次闭合，KA4得电吸合后使KL吸合，另一组压缩机开始工作。当温度再次降至24℃以下时，压缩机停止工作，温度继续回升，如此反复，两组压缩机反复交替实现自动半冷工况。

自动全冷 SA1置于“全冷”位，SA2置于“强风”位，SA3置于“自动冷”位。KM2吸合，1M处于高速运转，当室内温度高于27.5℃时，ATC常开触头L H闭合，KA3 KA4线圈得电，通过SA1 9-10触点，KA7线圈得电吸合，KT1延时60S后使KM6 KT2延时70S后使KM7得电吸合，HL6制冷1运行指示灯HL7制冷2运行指示灯亮，压缩机6M

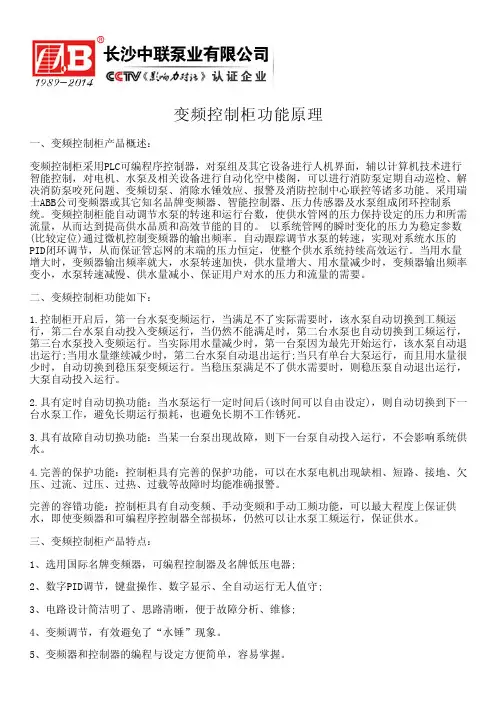

变频控制柜功能原理---自平衡多级泵
