室外管网设计规范

室外管网技术规范标准

范：

管径≤300mm时，槽深不得超过1.5m；

管径＞300mm时，槽深不得超过2.0m；

沟底宽度应略大于管道外径1.0-1.5倍；

沟槽底部应为平整的土层或砂垫；

沟槽两侧边坡坡度不得大于1:1.5；

沟槽开挖后，应及时清理沟槽内的泥土和杂物，保持沟槽干燥清洁。

3.2.管道安装

3.2.1.管道铺设前，应进行管道长度和坡度的检查，确保管道的长度、坡度符合设计要求。同时，应检查管道的口径、材质、壁厚等是否符合设计要求。 3.2.2.管道安装时，应保证管道的轴线与设计轴线一致，管道的连接应严密牢固，不得有渗漏现象。对于塑料管道的连接，应按照相关标准进行热熔连接或电熔连接，不得采用其他连接方式。

3.2.3.管道铺设完毕后，应进行试压或试验验收，确保管道的质量和安全性能达到设计要求。试压或试验验收的具体要求应符合相关标准和规范。

4.验收与保养

4.1.施工单位应按照相关标准和规范进行验收，并向甲方提供验收报告和相关资料。

4.2.管道安装完毕后，应及时进行保养和维护，确保管道的正常运行和使用寿命。具体保养和维护要求应符合相关标准和规范。若发现管道存在问题，应及时进行修复或更换。

3.1.4.在开挖前，必须清楚地了解地下障碍物和地面上高压线缆的位置和高度，并采取严格的防护措施，以确保挖土机在工作时没有障碍物。挖掘出的土方应该放置在距离沟边0.8米以外的地方，高度不应超过1.5米，必须按照要求放置坡度，不能随意堆放，以免影响其他工程。

3.1.5.为保持沟底原土不被扰动，必须留出比沟底设计标高高出300毫米的原土层，采用人工清挖。在开沟时，测量人员必须密切配合，严禁超挖现象的出现。在开挖排水管道的土方时，沟底应按照设计要求的坡度施工。

3.1.6.在软土地基、流沙、溶洞等不稳定地层内开槽时，必须根据现场情况按规范要求设置沟槽支撑。

3.1.7.开挖市政接驳管线时，应避开天然气、国防光缆等特殊设施（可参考XXX出具的隐蔽管线图）。如果不能避开，与其相交处左右五米里进行人工开挖，规避机械开挖造成的伤害。

室外综合管网设计规范

是一个重要的设计标准，它保障了室外管道系统的安全、稳定和高效运转。在进行室外综合管网设计时，必须遵守一系列规范和标准。

首先，设计人员需要考虑管道的铺设方向和深度。管道应该垂直于地面，避免出现过大的倾角。同时，管道的深度应该足够，以保证管道不会被地下设施所破坏。

其次，设计人员还需考虑管道的材质和外径。在选择管道的材质时，需要符合设计要求，并考虑材质的使用寿命和稳定性。此外，外径的大小也需要与设计要求相符，以确保管道能够承受正常的水压和负荷。

除此之外，在室外综合管网的设计过程中，还需要考虑管道若干重要的问题。比如，在管道设计中要注意保证管道的排水性能。否则，管道在使用过程中容易受到水浸泡，导致管道生锈或破损，最终影响管道的使用寿命。

此外，在管道设计中要注意管道的接口处。接口应符合国家标准，并且在使用过程中应避免出现渗漏等问题。若出现接口问题需要及时修复，避免破坏管道系统的正常运行。

最后，室外综合管网设计人员还需要考虑管道系统的排放和污水处理。若污水不能及时得到处理，会给周围环境带来很大的危害和污染。再次提醒设计人员在设计过程中应该注重这个因素。

综上所述，是非常重要的，需要严格的执行和遵循。同时，设计人员在进行室外综合管网设计的过程中，应该根据实际情况具体问题具体分析，以保证设计质量。

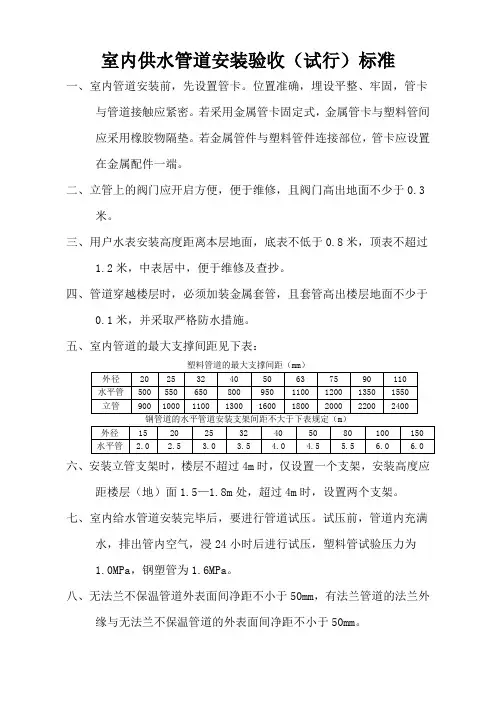

室内供水管道安装验收（试行）标准

一、室内管道安装前，先设置管卡。位置准确，埋设平整、牢固，管卡与管道接触应紧密。若采用金属管卡固定式，金属管卡与塑料管间应采用橡胶物隔垫。若金属管件与塑料管件连接部位，管卡应设置在金属配件一端。

二、立管上的阀门应开启方便，便于维修，且阀门高出地面不少于0.3米。

三、用户水表安装高度距离本层地面，底表不低于0.8米，顶表不超过1.2米，中表居中，便于维修及查抄。

四、管道穿越楼层时，必须加装金属套管，且套管高出楼层地面不少于0.1米，并采取严格防水措施。

五、室内管道的最大支撑间距见下表：

塑料管道的最大支撑间距（mm）

外径 20 25 32 40 50 63 75 90 110

水平管 500 550 650 800 950 1100 1200 1350 1550

立管 900 1000 1100 1300 1600 1800 2000 2200

2400

钢管道的水平管道安装支架间距不大于下表规定（m）

外径 15 20 25 32 40 50 80 100 150

水平管 2.0 2.5 3.0 3.5 4.0 4.5 5.5 6.0 6.0

六、安装立管支架时，楼层不超过4m时，仅设置一个支架，安装高度应距楼层（地）面1.5—1.8m处，超过4m时，设置两个支架。

七、室内给水管道安装完毕后，要进行管道试压。试压前，管道内充满水，排出管内空气，浸24小时后进行试压，塑料管试验压力为1.0MPa，钢塑管为1.6MPa。

八、无法兰不保温管道外表面间净距不小于50mm，有法兰管道的法兰外缘与无法兰不保温管道的外表面间净距不小于50mm。 九、无法兰管道外表面距墙不小于100mm，有法兰管道法兰外缘距墙不小于100mm（如下图所示）。

十、无法兰塑料管道穿墙长度L（100mm≤L≤200mm），有法兰管道穿墙长度L（150mm≤L≤300mm）。

十一、有法兰的大管道的法兰外缘与无法兰的小管道外表面间距不小于25mm，有法兰的小管道的法兰外缘与无法兰的大管道外表面间距不小于25mm（如下图所示）。

/*

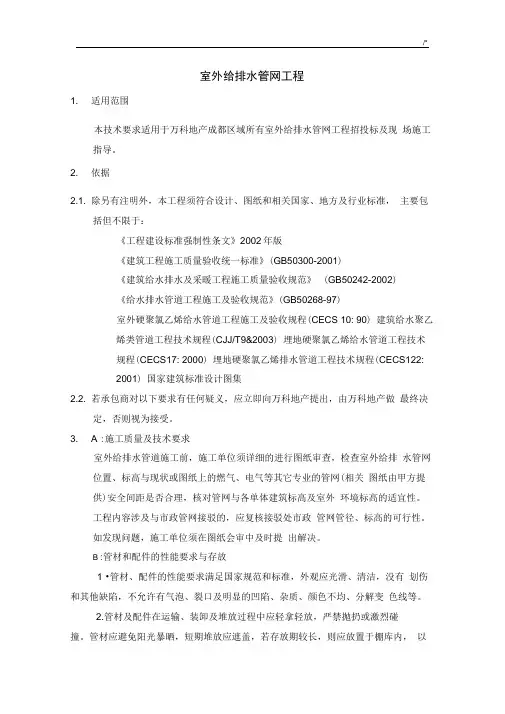

室外给排水管网工程

1. 适用范围

本技术要求适用于万科地产成都区域所有室外给排水管网工程招投标及现 场施工指导。

2. 依据

2.1. 除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准， 主要包括但不限于：

《工程建设标准强制性条文》2002年版

《建筑工程施工质量验收统一标准》(GB50300-2001)

《建筑给水排水及采暖工程施工质量验收规范》 (GB50242-2002)

《给水排水管道工程施工及验收规范》(GB50268-97)

室外硬聚氯乙烯给水管道工程施工及验收规程(CECS 10: 90) 建筑给水聚乙烯类管道工程技术规程(CJJ/T9&2003) 埋地硬聚氯乙烯给水管道工程技术规程(CECS17: 2000) 埋地硬聚氯乙烯排水管道工程技术规程(CECS122:

2001) 国家建筑标准设计图集

2.2. 若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做 最终决定，否则视为接受。

3. A :施工质量及技术要求

室外给排水管道施工前，施工单位须详细的进行图纸审查，检查室外给排 水管网位置、标高与现状或图纸上的燃气、电气等其它专业的管网(相关 图纸由甲方提供)安全间距是否合理，核对管网与各单体建筑标高及室外 环境标高的适宜性。工程内容涉及与市政管网接驳的，应复核接驳处市政 管网管径、标高的可行性。如发现问题，施工单位须在图纸会审中及时提 出解决。

B :管材和配件的性能要求与存放

1 •管材、配件的性能要求满足国家规范和标准，外观应光滑、清洁，没有 划伤和其他缺陷，不允许有气泡、裂口及明显的凹陷、杂质、颜色不均、分解变 色线等。

2.管材及配件在运输、装卸及堆放过程中应轻拿轻放，严禁抛扔或激烈碰

撞。管材应避免阳光暴晒，短期堆放应遮盖，若存放期较长，则应放置于棚库内， 以/*

免变形和老化。

3.1. 沟槽开挖：

3.1.1. 沟槽开挖前，测量人员须根据设计图纸对管线位置进行准确的放线定位； 施工单位应根据现场地下水的情况制定详细的排水措施并将排水设备 准备到位。
