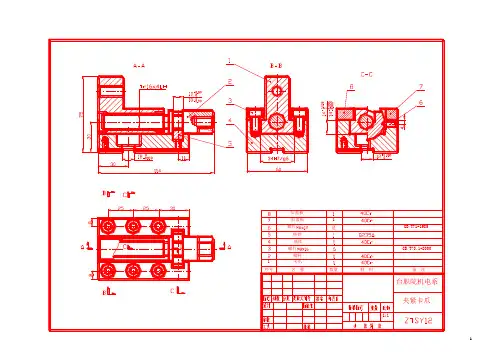

1 基体数量名 称序号1前盖板螺钉后盖板螺钉垫铁螺杆卡爪备 注材 料GB/T71-1985GB/T70.1-200011:1台职院机电系夹紧卡爪 2 3 1. 阅读千斤顶装配图，回答下列问题) 该装配体的名称叫
，共由
种零件组成。其表达方法是：主视图采用了
剖和 剖，俯视 图采用了
的方法，另外还有一个
图和一个 图。 2）主视图上方的双点划线是
画法，表示
的极限位置；件4横杠采用了 画法。3）图中尺寸225和275属于
尺寸，表示千斤顶的高度行程是
，是 尺寸，其中是
尺寸，H9表示
，h8表示
，该处属于基 制的 配合。4）件2螺套与件3螺杆为
联接，螺纹牙型为
，其作用是将螺杆的 运动转变为 运动。5）千斤顶的顶举重力是 ，与件7螺钉旋合的螺孔在 时加工。。6）简述螺旋千斤顶的工作原理： 。螺旋千斤顶7全局部沿结合面处剖切件3的移出断面图件5的局部视图假想折断规格50配合基本基准孔的公差带代号非基准轴的公差带代号孔间隙螺纹矩形旋转直线10000装配螺旋千斤顶是利用螺纹传动来顶举重物的。工作时，将横杠穿在螺杆上部的孔中，旋转横杠4，带动螺杆3旋转，由于螺套2固定不动，迫使螺杆的旋转运动转变为上下的直线运动，带动顶垫5上下运动，从而顶起物体。顶垫
1 基体数量名 称序号1前盖板螺钉后盖板螺钉垫铁螺杆卡爪备 注材 料GB/T71-1985GB/T70.1-200011:1台职院机电系夹紧卡爪 2 3 1. 阅读千斤顶装配图，回答下列问题) 该装配体的名称叫
，共由
种零件组成。其表达方法是：主视图采用了
剖和 剖，俯视 图采用了
的方法，另外还有一个
图和一个 图。 2）主视图上方的双点划线是
画法，表示
的极限位置；件4横杠采用了 画法。3）图中尺寸225和275属于
尺寸，表示千斤顶的高度行程是
，是 尺寸，其中是
尺寸，H9表示
，h8表示
，该处属于基 制的 配合。4）件2螺套与件3螺杆为
联接，螺纹牙型为
，其作用是将螺杆的 运动转变为 运动。5）千斤顶的顶举重力是 ，与件7螺钉旋合的螺孔在 时加工。。6）简述螺旋千斤顶的工作原理： 。螺旋千斤顶7全局部沿结合面处剖切件3的移出断面图件5的局部视图假想折断规格50配合基本基准孔的公差带代号非基准轴的公差带代号孔间隙螺纹矩形旋转直线10000装配螺旋千斤顶是利用螺纹传动来顶举重物的。工作时，将横杠穿在螺杆上部的孔中，旋转横杠4，带动螺杆3旋转，由于螺套2固定不动，迫使螺杆的旋转运动转变为上下的直线运动，带动顶垫5上下运动，从而顶起物体。顶垫
第九章 装 配 图
第一节 装配图的视图表达方法
一、装配图的作用
装配图是机器设计中设计意图的反映,是机器设计、制造过程中的重要技术依据。装配图的作用有 以下几方面:
(1进行机器或部件设计时,首先要根据设计要求画出装配图,表示机器或部件的结构和工作原 理。
(2生产、检验产品时,是依据装配图将零件装成产品,并按照图样的技术要求检验产品。
(3使用、维修时,要根据装配图了解产品的结构、性能、传动路线、工作原理等,从而决定操 作、保养和维修的方法。
(4在技术交流时,装配图也是不可缺少的资料。因此,装配图是设计、制造和使用机器或部件 的重要技术文件。
二、装配图的内容
从滑动轴承的装配图中可知装配图应包括以下内容:
1、一组视图
表达各组成零件的相互位置、装配关系和连接方式,部件(或机器的工作原理和结构特点等。 2、必要的尺寸
包括部件或机器的规格(性能尺寸、零件之间的配合尺寸、外形尺寸、部件或机器的安装尺寸 和其它重要尺寸等。
3、技术要求
说明部件或机器的性能、装配、安装、检验、调整或运转的技术要求,一般用文字写出。
4、标题栏、零部件序号和明细栏
在装配图中对零件进行编号,并在标题栏上方按编号顺序绘制成零件明细栏。
三、装配图的视图表达方法
1、规定画法
为了明显区分每个零件,又要确切在表示出它们之间的装配关系,对装配图的画法作了如下的规 定。
(1接触面与配合面的画法
相邻两零件接触表面和配合面规定只画一条线,两个零件的基本尺寸不相同套装地一起时,即使 它们之间的间隙很小,也必须画出有明显间隔的两条轮廓线。
(2剖面线的画法
① 同一零件的剖面线在各剖视图、断面图中应保持方向一致,间隔相等。
② 两零件邻接时,不同零件的剖面线方向应相反,或者方向一致、间隔不等。
(3紧固件和实心零件的画法
对于紧固件和实心零件(如螺钉、螺栓、螺母、垫圈、键、销、球及轴等 ,若剖切平面通过它们 的轴线或对称平面时,则这些零件均按不剖绘制; 需要时,可采用局部剖视图。当剖切平面垂直于这些 紧固件或实心件的轴线剖切时,则这些零件应按剖视绘制。
教学内容：装配图的作用和内容
[教学目的]
初步了解装配图。
[教学内容特点分析]
掌握装配图的作用和内容是看懂装配图的关键.
[授课提纲]
一、装配图的概念及作用
装配图是用来表达机器或部件的装配关系、工作原理、传动路线、零件的主要结构形状以及装配、检验、安装时所需要的尺寸数据和技术要求。
二、装配图的内容
分析一张完整的装配图应该具备哪些基本内容，从而对装配图有一个大致的了解。
1、一组图形 —— 用各种表达方法来正确、完整、清晰地表达机器或部件，如图1所示。
2、必要的尺寸 —— 包括配合尺寸、安装尺寸、规格尺寸等，如图1所示。
3、技术要求 —— 用文字或符号说明机器或部件的性能等要求，如图1所示。
图1 齿轮油泵装配图
4. 零、部件序号、明细栏、标题栏
[巩固性提问]
1.什么是装配图？
2.装配图的作用是什么？
3.装配图的基本内容是什么？
教学内容：装配图的表达方法
[教学目的]
掌握装配图的规定画法和特殊的表达方法，为读装配图和画装配图打下基础。
[教学内容特点分析]
零件的各种表达方法同样适用于装配图。但是零件图和装配图表达的侧重点不同。零件图需把各部分形状完全表达清楚，而装配图主要表达部件的装配关系、工作原理、零件间的连接关系及主要零件的结构形状等。因此，根据装配的特点和表达要求，国家标准《机械制图》对装配图提出了一些规定画法和特殊的表达方法。
[授课提纲]
一、规定画法
1.两相邻零件的接触面和配合面只画一条线，非接触面和非配合面画两条线，间隙过小时，夸大画出。如图2所示
2. 两相邻零件剖面线方向相反，或方向相同，间隔不等，同一零件在各视图上剖面线方向和间隔必须一致。如图3所示
3. 当剖切平面通过紧固件(如螺钉、螺栓、螺母、垫圈等)和实心零件(如键、销、轴、球等)的轴线时，均按不剖绘制。如图一中的螺栓的画法。若需要表达这些零件的某些结构，如键槽、销孔、齿轮的啮合等，可用局部剖视表示。如图1中两齿轮的啮合部分。
