批 准 日 期 2005.9.20 审 核 校 对 编 制 70米海洋工程船 详细设计

系泊及航行试验大纲(船体)新加坡健全海事私人有限公司

SH-P-001 & SH-P-002 标记

数量

修改单号

签 字

日 期

总面积 m2 0.31 共 页9 第 页1 会 签

旧底图登记号

底图登记号

系泊及航行试验大纲(船体) 第 2 页

一、总则

1、试验目的是全面检查船的建造质量和设计质量，并为使用、设计、建造等部门提供必

要的技术数据。

2、试验由船厂负责组织，并由船东、船检、船厂、设计等部门派员参加。试验的具体步

骤及方法船厂可参照本大纲编制试验计划，并准备好所需的技术文件、图纸资料及有关

试验中所用的器材、表格等，并对试验水域预作安排。试验详细计划应交由船东和现场

验船师认可。

3、试验分系泊试验和航行试验两个阶段。原则上应在建造完工后进行系泊试验，系泊试

验后船厂负责将在系泊试验中发现的故障、缺陷等消除，之后进行航行试验，两阶段中

个别项目未完成而不影响整个试验计划时，可以穿插进行。

4、本大纲中试验项目，凡在建造过程中已经试验并已由接船及监造部门验收的项目（如

船体密性试验）只需提出必要的技术证件，可不必再行试验。

5、试验中应做的记录和文件：

一、 各项试验纪录；

二、 填写航海日记；

三、 试验前后过程中各项会议纪要；

四、 试验中船方、船检等单位的意见；

五、 对试验做出总的评定；

6、试验时由船厂作好测试记录，并在试验结束后，整理出有关技术文件和试验报告提交

船检、使用和设计部门各一份。

7、系泊试验和航行试验所使用的测试设备和仪器，应具有国家有关主管机构签发的有效。

8、航行试验前，应按经验船部门同意的《倾斜试验大纲》（DS924-942-01SY）进行倾斜

试验，其试验报告应经验船部门批准认可，按倾斜试验结果进行计算的本船试航状态的

稳性应满足规范要求，并得到船检批准后方可进行航行试验。

二、系泊试验

电气系泊试验及航行试验大纲

电气系泊试验及航行试验大纲

电气系泊试验及航行试验大纲

一、引言

在船舶设计和建造过程中，电气系统起着至关重要的作用。电气系统不仅仅是为船舶提供能源，还负责船舶的通信、导航、安全系统等。电气系泊试验和航行试验是确保船舶电气系统正常工作和船舶航行安全的关键环节。

本文档旨在提供电气系泊试验及航行试验的大纲，以确保测试过程的全面和系统性，同时提供Markdown文本格式输出，方便文档的编辑和分享。 二、电气系泊试验大纲

1. 试验目的

确保船舶在岸上停泊时电气系统正常工作，满足通信、供电、舱室温度控制等功能的要求。

2. 试验内容

• 电力系统测试：检查电源系统（包括发电机、变压器、配电盘等）的运行情况，确保供电充足、电压稳定等。

• 照明系统测试：测试船舶照明系统（包括室内照明、舷灯、导航灯等）的亮度、稳定性和可靠性。

• 通信系统测试：测试船舶通信系统（包括无线电通信设备、卫星通信设备等）的接收和发送功能，确保通信质量和稳定性。

• 自动化控制系统测试：测试自动化控制系统在泊位过程中的运行情况，包括泊位操纵系统、舵机、锚链系统等。 3. 试验方法

• 检查和测试电源系统的各个组件，并记录参数（如电流、电压等）。

• 调节照明系统亮度，检查灯光的稳定性和照明范围。

• 使用各种通信设备进行通信测试，包括语音和数据传输。

• 操作自动化控制系统，模拟泊位和离泊过程，检查系统的响应和控制准确性。

4. 试验报告

记录电气系泊试验的各项测试结果和发现的问题，并提出改进建议。

三、航行试验大纲

1. 试验目的

确保船舶航行时电气系统正常工作，满足航行导航、通信、供电、安全系统等功能要求。 2. 试验内容

• 航行导航系统测试：测试船舶导航设备（如GPS、罗经、雷达等）是否精准、灵敏，并确保其与自动化控制系统的集成正常。

• 通信系统测试：测试船舶通信系统（包括无线电通信设备、卫星通信设备等）的接收和发送功能，确保通信质量和稳定性。

系泊及航行试验大纲(柴油机)

系泊及航行试验大纲(柴油机)

系泊及航行试验大纲

一、概述

本船系泊及航行试验大纲按中华人民共和国国家标准《柴油机动

力内河船舶系泊和航行试验大纲》（GB/T3221—2010）的规定，经与船

东充分协商后编制。

本大纲规定的试验项目及试验方法均应符合“大纲”规定，每个

试验项目的试验结果，应符合适用的法规、规则、公约、规范或标准的

规定。

二、系泊试验

1、试验目的

船舶通过系泊试验项目的试验，主要考核船舶建成后，是否满足设计和

使用的要求，校核船舶安装的设备及产品是否符合设计图纸的要求，验

证设备及产品的船检证书是否满足船检部门的要求。为船舶航行试验提

供运行依据。

2、试验条件

2.1 试验前的准备

a、 校核船舶主要配备的完整性及可靠性，核对主要机电设备的

船用产品证书。

b、 备好各项测试仪器及记录表格与相应船级社审批和备查的图

纸及资料。

2.2 按《大纲》的规定，在进行各项试验时，须满足相应项目的试验条

件。

2.3 系泊试验应在船舶各项工程安装完毕后，经过倾斜试验校核稳性合

格，经现场验船师同意后，方可进行。

3、试验项目及试验方法

3.1 锚设备试验

目测校核锚的数量、质量、规格及钢印标志。

试验方法：将锚及锚抛出两米以上，用人力的感觉鉴别起锚效能。

3.2 舵装置试验

试验方法：连续10个循环进行0°→左（右）35°→0°→右

（左）35°→0°交替操舵，测定自一舷35°转至另一舷30°时所需时

间。

3.3 救生设备试验

此项试验主要验证救生设备数量、合格标记及属具的完备性及安装可靠性等。

3.4 门、窗、舱口盖及其它开口关闭装置试验

试验方法：

a、 开启及关闭全部门窗或在现场验船师的指定下开启和关闭门窗，用

人力感觉鉴别使用效能。

b、 冲水试验

根据设计要求，对第一层风雨密的门、窗及舱口盖作冲水试验；试

验时，出水口的水压力不低于0.05MPa，喷嘴内径不小于16mm，喷嘴离

被试验处的距离应不大于3m，水柱移动速度应不大于0.1m/s。,然后

检查试件内部是否渗漏。

3.5 信号设备试验

系泊试验与航行实验

系泊试验与航行实验

系泊试验与航行实验

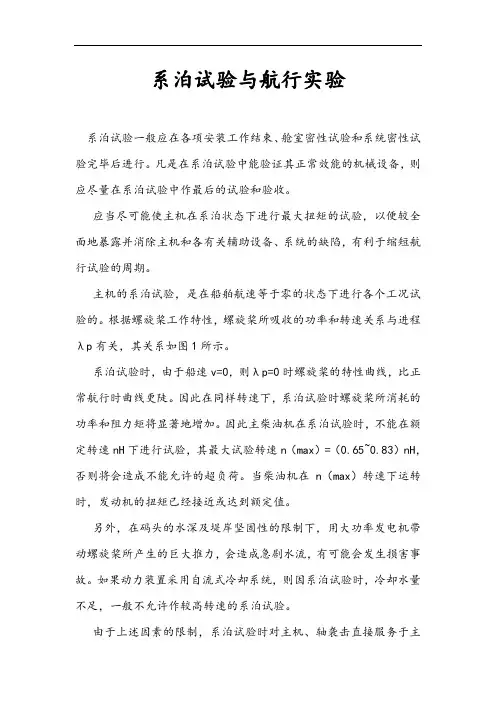

系泊试验一般应在各项安装工作结束、舱室密性试验和系统密性试验完毕后进行。凡是在系泊试验中能验证其正常效能的机械设备，则应尽量在系泊试验中作最后的试验和验收。

应当尽可能使主机在系泊状态下进行最大扭矩的试验，以便较全面地暴露并消除主机和各有关辅助设备、系统的缺陷，有利于缩短航行试验的周期。

主机的系泊试验，是在船舶航速等于零的状态下进行各个工况试验的。根据螺旋桨工作特性，螺旋桨所吸收的功率和转速关系与进程λp有关，其关系如图1所示。

系泊试验时，由于船速v=0，则λp=0时螺旋桨的特性曲线，比正常航行时曲线更陡。因此在同样转速下，系泊试验时螺旋桨所消耗的功率和阻力矩将显著地增加。因此主柴油机在系泊试验时，不能在额定转速nH下进行试验，其最大试验转速n（max）=（0.65~0.83）nH，否则将会造成不能允许的超负荷。当柴油机在n（max）转速下运转时，发动机的扭矩已经接近或达到额定值。

另外，在码头的水深及堤岸坚固性的限制下，用大功率发电机带动螺旋桨所产生的巨大推力，会造成急剧水流，有可能会发生损害事故。如果动力装置采用自流式冷却系统，则因系泊试验时，冷却水量不足，一般不允许作较高转速的系泊试验。

由于上述因素的限制，系泊试验时对主机、轴袭击直接服务于主

机的各种辅机和系统以及舵机、锚机等尚不能验证其全工况运转下的各种性能，故不能作最后的验收。

对于一些不受航行状态限制的设备，如柴油发电机组或汽轮发电机组、空气压缩机、冷藏、通风设备以及船舶系统的各种辅机，可在系泊试验时进行满负荷试验，并完成提交验收，以利于缩短航行试验时间。

一、 柴油机的系泊试验

作为主机的柴油机系泊试验中首个进行的是启动试验，以便检查空气瓶或启

动用蓄电池的容量和启动能力。启动试验应在冷态下进行，当环境温度低于技术规定时，当环境温度低于技术规定时，可将滑油及冷却水加热后进行试验。启动试验时，应测定其启动时间，即从开始操作至发动机运转为止所需的时间。
