地下管道施工方案及施工流程

地下管道的施工是城市建设和维护的重要环节，它涉及到自来水、燃气、电力、通信等方面的基础设施。为了确保施工的高效和安全，需要制定详细的施工方案和施工流程。本文将介绍地下管道施工方案以及相应的施工流程。

一、施工方案

1. 资料准备：施工前需要收集和准备相关资料，包括工程设计图纸、地下管道定位图、土质测试报告等。这些资料将为施工提供准确的依据。

2. 定位和标识：根据设计图纸和定位图，标明地下管道的准确位置，并使用标识物（如木桩或标识牌）进行标识。

3. 土质勘测：进行土质勘测，了解施工现场的土质情况，为后续的施工工艺和施工方法提供依据。

4. 施工设备准备：根据设计要求，准备适当的施工设备和工具，确保施工过程中的高效和安全。

5. 管线布置：按照设计图纸和定位图的要求，布置地下管道的线路，并进行必要的修整和处理，确保管道安装的质量和可靠性。

6. 管道安装和连接：根据施工图纸和设计要求，逐段进行管道的安装和连接。在安装过程中，要注意防止管道受到损坏或变形。 7. 测试和调试：在管道安装完成后，进行测试和调试，确保管道系统的安全性和可靠性。常用的测试方法包括压力测试和泄漏测试。

8. 环境恢复和清理：在施工完成后，要对施工区域进行环境恢复和清理工作，保持施工现场的整洁和安全。

二、施工流程

1. 地面准备：施工前要对地面进行准备，清除障碍物，确保施工区域的平整和清洁。

2. 定位与标识：根据设计图纸和定位图，确定管道的准确位置，并使用标识物进行标识。

3. 挖掘：根据管道的要求和设计要求，进行挖掘工作，确保挖掘的精确度和深度。挖掘过程中，要注意避免损坏其他地下设施。

4. 管道安装：根据设计要求和施工方案，安装地下管道，并进行相应的连接和固定。在安装过程中，要注意管道的坡度和坡向的要求。

5. 管道测试：在管道安装完成后，进行测试工作。常用的测试方法包括压力测试和泄漏测试，以确保管道系统的安全性和可靠性。

6. 材料回填：在管道测试合格后，进行材料回填工作，将挖掘出的土壤或砂石等填充回挖掘的洞口，保护管道的稳定性和安全性。

7. 环境恢复和清理：施工完成后，对施工现场进行环境恢复和清理工作，确保施工区域的整洁和安全。 通过制定详细的地下管道施工方案和施工流程，可以确保施工过程的高效性和安全性。同时，每一步骤都需要严格遵守相关的施工规范和安全操作要求，以确保地下管道的质量和可靠性。

合集下载

地下夹层管道施工方案

地下夹层管道施工方案

-2.00m夹层管道施工方案

一、工程概况

鄂尔多斯市中心医院病房楼地下室管道均为高、中、低区供水干管，有：空调、给水、排水、采暖、消防管道。

二、编制依据

1、GB50242—2002《建筑给水排水及采暖工程施工质量验收规范》

2、GB50243—2002《通风与空调工程施工质量验收规范》

3、ZJQ00—S—010—2003《 给排水与采暖工程施工工艺标准》

4、05S9系列图集

三、施工方法和施工工艺

1、施工准备

1.1、根据施工图管道布置走向进行管道排管及标高调整。

1.2、施工前熟悉施工图和现场，对剪力墙和楼板内预留套管进行清理吊正，部分因施工图纸变动没有预留的套管用水钻开洞，发生费用作签证。

1.3、管道及支架除锈和防腐。

2、管道排管、标高及支架

管道排管、标高按热上冷下；有压管让无压管；小管让大管的原则排管，局部管道没有按照以上原则排管，根据现场实际情况排管。

2.1、低区给水、热水主管按照施工图进行安装，管底标高为-1.75m，支架安装见示意图1。

2.2、低区采暖主管按照施工图进行安装，管底标高为-0.95m，支架安装见示意图2。

2.3、中、高区给水、热水主管按照施工图进行安装，管底标高为-1.30m，部分标高返至-1.70m，返弯及支架安装见示意图3。

2.4、中、高区采暖和空调主管按照施工图进行安装，空调水管在bE轴c6-c7轴处做返弯，管底标高为-1.30m，部分标高-0.95m，返弯处和支架安装见示意图4。

2.5、排水横管按照施工图进行安装，管底标高为-1.50m，支架安装见示意图5。

2.6、消防管道按照施工图进行安装，局部管道排管变动，管底标高为-1.00m，排管变动及支架安装见示意图6。

2.7、因-2.00m层管道多，有考虑不到或施工中出现相互影响的按实际情况作返弯，热水管道制作返弯时在最高处加自动排气阀，最低处加泻水阀。

2.8、管道支吊架最大间距见下表：

11、地下管道安装施工方案(ok)

11、地下管道安装施工方案(ok)

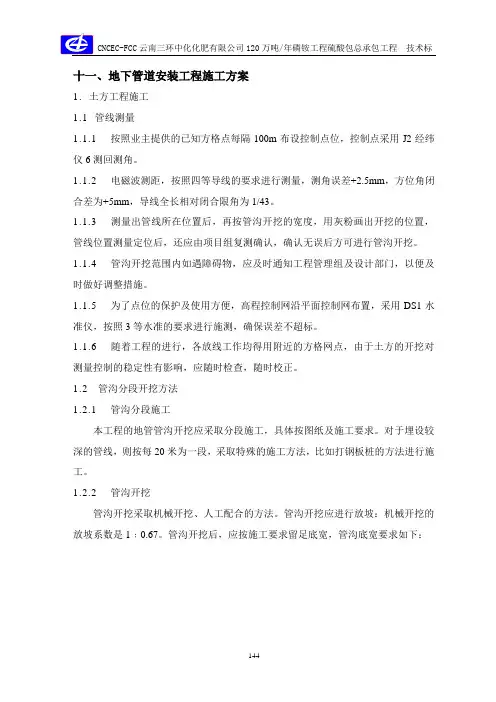

CNCEC-FCC云南三环中化化肥有限公司120万吨/年磷铵工程硫酸包总承包工程 技术标

144 十一、地下管道安装工程施工方案

1. 土方工程施工

1.1 管线测量

1.1.1 按照业主提供的已知方格点每隔100m布设控制点位，控制点采用J2经纬仪6测回测角。

1.1.2 电磁波测距，按照四等导线的要求进行测量，测角误差+2.5mm，方位角闭合差为+5mm，导线全长相对闭合限角为1/43。

1.1.3 测量出管线所在位置后，再按管沟开挖的宽度，用灰粉画出开挖的位置，管线位置测量定位后，还应由项目组复测确认，确认无误后方可进行管沟开挖。

1.1.4 管沟开挖范围内如遇障碍物，应及时通知工程管理组及设计部门，以便及时做好调整措施。

1.1.5 为了点位的保护及使用方便，高程控制网沿平面控制网布置，采用DS1水准仪，按照3等水准的要求进行施测，确保误差不超标。

1.1.6 随着工程的进行，各放线工作均得用附近的方格网点，由于土方的开挖对测量控制的稳定性有影响，应随时检查，随时校正。

1.2 管沟分段开挖方法

1.2.1 管沟分段施工

本工程的地管管沟开挖应采取分段施工，具体按图纸及施工要求。对于埋设较深的管线，则按每20米为一段，采取特殊的施工方法，比如打钢板桩的方法进行施工。

1.2.2 管沟开挖

管沟开挖采取机械开挖、人工配合的方法。管沟开挖应进行放坡：机械开挖的放坡系数是1﹕0.67。管沟开挖后，应按施工要求留足底宽，管沟底宽要求如下：

CNCEC-FCC云南三环中化化肥有限公司120万吨/年磷铵工程硫酸包总承包工程 技术标

145 管径(mm) 钢管(mm) 非金属管(mm)

100～200 700 700

250～350 800 1000

400～450 1000 1300

500以上 1000

1.2.3 沟槽开挖过程中，沟底应留出0.2～0.3m原土层，待铺管或浇筑垫层前用人工挖到设计标高。

地下管道施工方案

地下管道施工方案

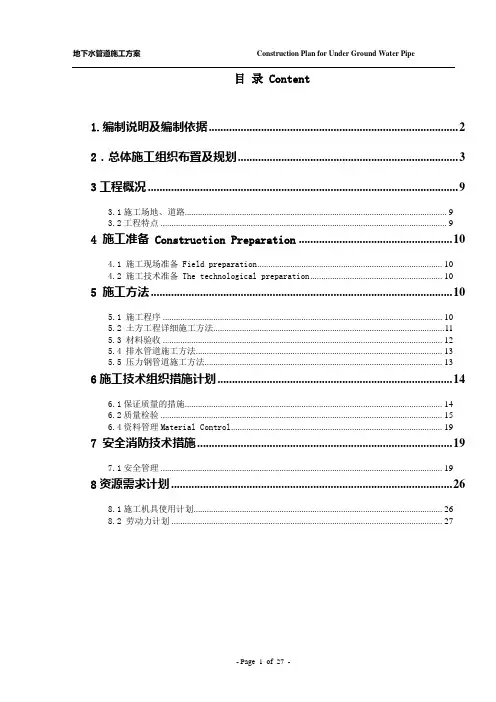

地下水管道施工方案 Construction Plan for Under Ground Water Pipe

- Page 1 of 27 - 目 录 Content

1.编制说明及编制依据 ...................................................................................... 2

2．总体施工组织布置及规划 ............................................................................ 3

3工程概况 ........................................................................................................... 9

3.1施工场地、道路....................................................................................................................... 9

3.2工程特点 .................................................................................................................................. 9

4 施工准备 Construction Preparation ..................................................... 10

4.1 施工现场准备 Field preparation .................................................................................... 10

聚氯乙烯装置地下管道施工方案

聚氯乙烯装置地下管道施工方案

乌海氯碱工程聚氯乙烯装置

地下管道施工方案

编 制：朱 世 军

审 核：金 云 辉

审 定：王 国 苓

批 准：刘 任 兴

会 签：

质 量：葛 兴

安 全：韩 文 博

中化十三公司乌海氯碱工程项目经理部

2002年7月7日

聚氯乙烯装置地下管道施工方案

1

目 录

1．适用范围

2．工程概况

3．编制依据

4．施工准备

5．施工方法及程序

6．施工技术措施

7．质量保证措施

8．安全保证措施

9．施工进度计划及劳动力需用计划

10．施工用工机具计划

11．技措用料计划

12．工程质量A、B、C三级控制点表

聚氯乙烯装置地下管道施工方案

2 1 适用范围

本方案仅适用于乌海氯碱工程聚氯乙烯装置地下管网的施工。

2．工程概况

聚氯乙烯装置地下管网主要用于为装置区输送循环水、消防水及排除生产生活污水和清净水，与全厂地下管网相连通。包括循环水系统（CWS、CWR），高压消防水系统（FW），生产生活消防水系统（PFW），生产生活污水排水系统（DW），清净水排水系统（SW）。地下管道总工程量为2361m，其中碳钢管1330m，UPVC管1031m，土方工程量约2800m3，阀门井、检查井共36座。

本工程的主要特点是冬季施工，需认真执行冬季施工技术措施，保证施工质量；交叉作业多应合理安排施工，保证协调有序。

3 编制依据

3.1 中国成达化学工程公司设计图纸 9807-5-80-0020

3.2 《给水排水管道工程施工及验收规定》 GB50268-97

3.3 《工业金属管道工程施工及验收规范》 GB50235-97

3.4 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98

3.5 《室外硬聚氯乙烯给水管道工程施工及验收规范》 CECS18-90
