ABB工业机器人系统基本操作
一、启动机器人系统：
1.按下机器人后面的电源按钮，机器人控制器将开始启动。
2.控制器启动后，显示器上将显示控制器的初始屏幕，输入密码并按下确认键。
3.控制器连接上时，按下“启动/停止”按钮，激活机器人。
二、设置工具：
1.在机器人控制器的菜单中，找到“工具”选项。
2.进入“工具”选项后，可以选择现有的工具或添加新的工具。
3.设置完工具后，保存设置。
三、设置工件：
1.在机器人控制器的菜单中，找到“工件”选项。
2.进入“工件”选项后，可以选择现有的工件或添加新的工件。
3.设置完工件后，保存设置。
四、创建程序：
1.在机器人控制器的菜单中，找到“程序”选项。
2.进入“程序”选项后，选择“新建程序”。
3.在程序中添加所需的任务和指令，并保存程序。
五、运行程序： 1.在机器人控制器的菜单中，找到“运行”选项。
2.进入“运行”选项后，选择要运行的程序。
3.根据需要选择执行方式，可以选择单步、连续、循环等执行模式。
4.按下“开始”按钮，机器人将开始执行程序。
六、监控机器人运行：
1.在机器人控制器的菜单中，找到“监控”选项。
2.进入“监控”选项后，可以查看机器人的运行状态和参数。
3.可以通过监控界面对机器人的运行进行控制和调整。
七、停止机器人：
1.在机器人控制器的菜单中，找到“停止”选项。
2.进入“停止”选项后，选择停止所有程序或停止当前程序。
3.按下“停止”按钮，机器人将停止运行。
八、关机机器人系统：
1.在机器人控制器的菜单中，找到“关机”选项。
2.进入“关机”选项后，选择关机方式。
3.按下“确认”按钮，机器人控制器将开始关机。
本文中提到的是ABB工业机器人系统的基本操作方法，操作的具体步骤可能会因机器人型号和系统版本的不同而略有差异。建议初次操作时，参考机器人操作手册或向ABB工作人员寻求帮助。同时，注意在操作机器人时要遵守相关的安全规定，确保操作的安全性。
ABB机 器 人 操 作 培 训
ENGINEERING ( SHANGHAI ) LTD.
ABB FLEXIBLE AUTOMATION
Customer Service Division
1 - 59

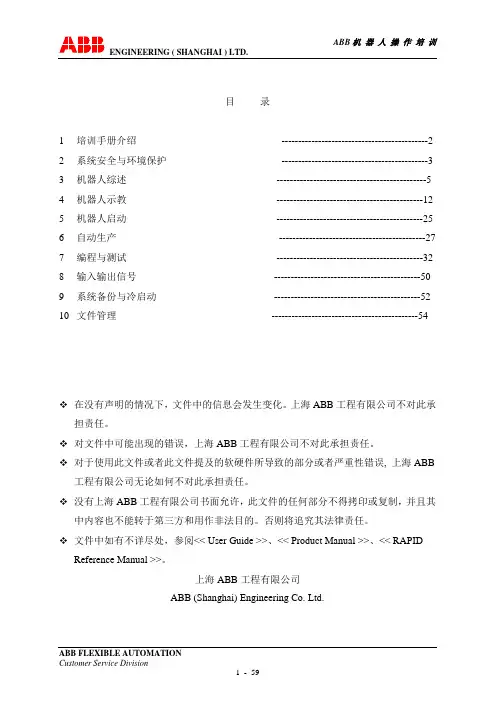

目 录
1 培训手册介绍 --------------------------------------------2
2 系统安全与环境保护 --------------------------------------------3
3 机器人综述 ---------------------------------------------5
4 机器人示教 --------------------------------------------12
5 机器人启动 --------------------------------------------25
6 自动生产 --------------------------------------------27
7 编程与测试 --------------------------------------------32
8 输入输出信号 --------------------------------------------50
9 系统备份与冷启动 --------------------------------------------52
ABB工业机器人基础操作
ABB工业机器人是一种多功能的工业机器人系统，用于自动化生产过程。它可以实现各种任务，如加工、装配、包装等，并能够适应多种工作环境和不同的工件。
ABB工业机器人的基础操作包括以下几个方面：
1.机器人的启动和关机：首先，需要通过操作面板或者外部控制器启动机器人系统。启动后，机器人会完成自检程序，确保其工作状态正常。关机时，需要按照规定的程序关停机器人系统，以确保安全。
2.机器人姿态的设置：机器人的姿态是指机器人的关节角度或坐标位置，用于指定机器人在空间中的位置和朝向。姿态的设置可以通过操作面板或者编程方式完成。在姿态设置之前，需要确保机器人处于安全位置。
3.运动控制：机器人的运动可以通过操作面板上的按钮控制，也可以通过编程方式控制。运动控制可以实现机器人在三维空间中的直线运动、圆弧运动等。
4.工具和末端执行器：机器人的工作是通过工具和末端执行器来实现的。工具是机器人用于处理工件的设备，如夹具、夹爪等，而末端执行器是机器人用于进行操作或抓取的设备。安装和调整工具与末端执行器可以通过操作面板或者编程方式完成。
5.程序编制和调试：机器人的操作可以通过编程方式实现。编程可以使用ABB工业机器人专用的编程软件，也可以使用其他编程语言。编程时需要设置机器人的工作路径、运动方式、速度等参数。编程完成后，需要对程序进行调试和验证，确保机器人可以正常工作。 6.安全操作：在进行工业机器人的基础操作时，需要注意安全操作规程。操作人员应进行相关培训，了解机器人的安全操作程序，并采取必要的防护措施，以确保工作环境的安全。
以上是ABB工业机器人的基础操作的介绍。随着科技的发展，机器人在工业生产中的应用越来越广泛，对于有需要的企业和个人来说，了解和掌握机器人的基础操作是非常重要的。通过掌握这些基础操作，可以更好地使用工业机器人，提高生产效率和质量。

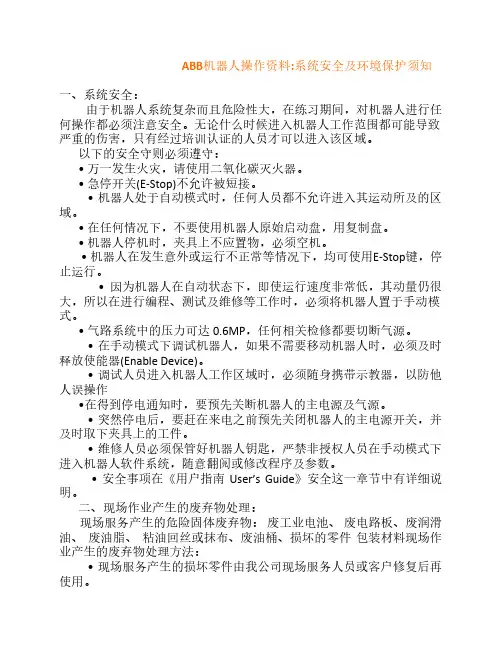

ABB机器人操作资料:系统安全及环境保护须知
一、系统安全：
由于机器人系统复杂而且危险性大，在练习期间，对机器人进行任
何操作都必须注意安全。无论什么时候进入机器人工作范围都可能导致
严重的伤害，只有经过培训认证的人员才可以进入该区域。
以下的安全守则必须遵守：
• 万一发生火灾，请使用二氧化碳灭火器。
• 急停开关(E-Stop)不允许被短接。
• 机器人处于自动模式时，任何人员都不允许进入其运动所及的区
域。
• 在任何情况下，不要使用机器人原始启动盘，用复制盘。
• 机器人停机时，夹具上不应置物，必须空机。
• 机器人在发生意外或运行不正常等情况下，均可使用E-Stop键，停
止运行。
• 因为机器人在自动状态下，即使运行速度非常低，其动量仍很
大，所以在进行编程、测试及维修等工作时，必须将机器人置于手动模
式。
• 气路系统中的压力可达 0.6MP，任何相关检修都要切断气源。
• 在手动模式下调试机器人，如果不需要移动机器人时，必须及时
释放使能器(Enable Device)。
• 调试人员进入机器人工作区域时，必须随身携带示教器，以防他
人误操作
•在得到停电通知时，要预先关断机器人的主电源及气源。
• 突然停电后，要赶在来电之前预先关闭机器人的主电源开关，并
及时取下夹具上的工件。
• 维修人员必须保管好机器人钥匙，严禁非授权人员在手动模式下
进入机器人软件系统，随意翻阅或修改程序及参数。
• 安全事项在《用户指南 User’s Guide》安全这一章节中有详细说
明。
二、现场作业产生的废弃物处理：
现场服务产生的危险固体废弃物： 废工业电池、 废电路板、废润滑
油、 废油脂、 粘油回丝或抹布、废油桶、损坏的零件 包装材料现场作
业产生的废弃物处理方法：
• 现场服务产生的损坏零件由我公司现场服务人员或客户修复后再
使用。 • 废包装材料，我方现场服务人员建议客户交回收公司回收再利
用。
• 现场服务产生的废工业电池和废电路板，由我公司现场服务人员
