钢筋混凝土支撑轴力影响因素研究
- 格式:doc
- 大小:188.50 KB
- 文档页数:5
混凝土弹性模量及温度变化对混凝土支撑轴力计算的影响摘要在施工监测过程中,混凝土支撑轴力对基坑安全性的判定非常直观也十分重要,但由于围护结构受力十分复杂导致支撑实测轴力和理论工况下的设计轴力相差较大。
根据扬州市瘦西湖隧道工程湖东明挖段基坑混凝土支撑轴力的监测数据,综合现场工况,对混凝土支撑轴力监测计算结果进行了详细的分析,通过对混凝土弹性模量和监测温度进行相应的修正,可有效的提高混凝土支撑轴力计算准确性。
关键词: 基坑监测;混凝土弹性模量;支撑轴力计算;修正Abstract: In the construction monitoring process, the concrete supporting shaft force is very important and intuitive to judge the safety of foundation pit, However, there is a big difference in the supporting axial force between measured and designed; cause of the force of the retaining structure is very complex. According to the monitoring data of the Lake East open-cut segment Pit concrete supporting shaft force in Yangzhou Slender West Lake tunnel project, combining the on-site conditions, the monitoring result of the concrete supporting shaft force is analyzed in detail. By amending the modulus elasticity of the concrete and the monitoring temperature, the accuracy of the concrete supporting shaft force can be improved effectively.Key words: excavation monitoring; elastic modulus of concrete; support shaft force; amend1引言随着社会经济与城市建设的快速发展,地下工程围护结构监控量测变得越来越重要。
深基坑混凝土支撑轴力监测探讨摘要:深基坑轴力监测是一项很重要的监测项目,但其受混凝土收缩、徐变、温度及初始值选取等因素的影响较大,我们可以通过一些手段减少一些误差,使轴力监测结果更为可靠,为工程安全提供参考,更需要结合其他监测手段,对整个工程安全进行评估,保证工程安全可控。
关键词:深基坑监测;支撑轴力;误差分析前言随社会经济快速发展,大城市人口剧增,土地资源紧张,为解决这些问题,现代建筑越来越注重对地下空间的开发利用,于是出现了很多深基坑工程。
在市中心区、软土地区,为控制基坑开挖过程中水平位移,保证深基坑工程安全性,往往会设计混凝土支撑,并对混凝土支撑进行轴力监测。
但在笔者经历的几个基坑工程监测项目中,支撑轴力均超过了其设计值,其中最大支撑轴力峰值接近于设计值的两倍。
然而混凝土支撑却未发现严重变形,其他的监测项目如水平位移、沉降位移、深层水平位移等仍在控制值内。
由此可见测试的混凝土支撑轴力应当是比实际受力偏高。
本文就混凝土支撑轴力监测中一些问题进行探讨,希望能对同行有所启发。
1.混凝土支撑轴力监测方法目前对混凝土支撑轴力的测量采用的是间接法测量,即通过测量支撑内混凝土或钢筋微应变,利用钢筋、混凝土弹性模量及面积,推定支撑轴力。
其中钢筋、混凝土的弹性模量和面积可查阅相关资料获得,故支撑轴力测量实际上就是变形测量。
目前运用的最多的混凝土应变计和钢筋应变计,前者是安装于混凝土内部,测量混凝土微应变,后者安装于支撑主筋上,测量主筋微应变。
由于混凝土应变计相对于钢筋应变计安装方便,笔者所经历的几个基坑监测项目均为混凝土应变计。
2.混凝土支撑轴力监测主要误差分析由轴力监测方法可知其误差主要来源是混凝土的形变测量,在混凝土支撑轴力计算中,我们假定测定的应变是由于支撑受力而引起的,但实际上我们测定的应变除了支撑受力外还有其他因素,结合笔者的一些工程实践及其他同行的一些相关研究,大体上认为支撑轴力测量误差主要来源于下面几个方面:2.1混凝土收缩及徐变混凝土在凝结硬化过程中会发生体积缩小的现象,其包含了塑性收缩、温度收缩、碳化收缩、干燥收缩自生收缩等,对混凝土支撑来说其主要应变来源于混凝土的干燥收缩。
基坑监测中混凝土支撑轴力测量实验探究摘要:混凝土支撑轴力是基坑工程常用监测指标,通过测量数据可以判断基坑工程质量。
为此,首先阐述了基坑混凝土支撑轴力测量实验流程,其次以某城市轨道车站主体施工工程为例,分析了混凝土支撑轴力变化、混凝土支撑轴力测量误差原因及实验质量控制措施,以期为混凝土支撑轴力测量实验顺利进行提供保障。
关键词:基坑监测;测量实验;混凝土支撑轴力引言:在基坑监测过程中,如果测量得到的混凝土支撑轴力超过了设计值,表示基坑支护结构可能出现失稳、被破坏等问题,施工团队需要在问题发生前采取必要处理措施。
如果测量得到的混凝土支撑轴力与实际混凝土支撑轴力存在较为明显的误差,表示施工团队需要及时调整混凝土支撑轴力测量实验方法及流程。
1.基坑混凝土支撑轴力测量实验流程1.1埋设混凝土支撑轴力测量点在基坑工程中,一般选择通过钢筋计直接测量得到钢筋应力,随后再通过钢筋与混凝土的变形协调条件计算混凝土支撑轴力[1]。
可见,埋设混凝土支撑轴力测量点指的是埋设钢筋应力测量点。
具体来讲,钢筋应力测量点一般埋设在混凝土支撑1/3位置处,不能埋设在主筋节点位置,通过4条边或4个角形成监测截面。
钢筋计一般通过搭接焊接方式与受力主筋连接,并且保持受力主筋与钢筋计的轴心相对[2]。
搭接焊接温度较高,可能会对传感器正常运行造成不利影响,因此需要采取如下预防措施:将安装钢筋计位置处的主筋截下一段且长度需要超过传感器长度,在被测量主筋上焊接连上连杆的钢筋计,钢筋计连杆长度需要满足搭接焊缝长度需求;在搭接焊接过程中,用湿布包裹传感器并且不断泼洒冷水,一直到钢筋温度冷却到合适值为止;在搭接焊接过程中,不断检测传感器运行频率,确保其运行频率处于正常水平。
在基坑工程实际条件允许的情况下,需要优先搭接焊接连杆和受力钢筋,随后在其上旋上钢筋计,这种方式能够有效规避搭接焊接温度问题,但是很多基坑工程的实际情况并不支撑完成此项操作。
1.2计算混凝土支撑轴力混凝土支撑轴力计算公式为:。
深基坑混凝土支撑轴力监测精确性研究摘要:随着我国施工技术的不断成熟,深基坑支护体系被研发出来。
深基坑支护体系中常采用混凝土支撑,为了掌握基坑开挖过程中支撑体系安全情况,需要对支撑受力情况进行监测来判断其安全性,但在监测过程中,一些因素会导致支撑轴力实测值和轴力真实值存在一定的偏差。
关键词:深基坑;混凝土;支撑轴力引言目前,国内很多城市为了有效利用地下的土地资源,基坑工程越来越多,并随着现代施工技术的不断提高,基坑面积和深度逐渐增大,使得基坑工程施工的安全性备受人们关注。
基坑工程属于隐蔽工程,具有自身的不确定性,在施工前期,常常很难全面掌握其岩土工程特性。
加之岩土体结构的多样性、施工的隐蔽性、周边环境的复杂性等,基坑垮塌、周边管线爆裂、周边建筑物倾斜或开裂等情况时有发生,造成巨大损失,对社会造成负面影响。
1目前基坑监测普遍存在的问题目前基坑混凝土支撑轴力监测中,大多采用埋设振弦式钢筋应力计,通过手持式数显频率仪现场测试传感器频率,再换算成支撑轴力。
由于受仪器制造精度、安装工艺水平、自然温差等客观敏感因素影响,钢筋应力计测得的数据未必是真实的支撑轴力值。
1.1测量困难对于埋设钢筋应力计的混凝土支撑轴力初始值的测取方法,《建筑基坑工程监测技术标准》(GB50497—2019)第6.7.5条规定:“内力监测宜取土方开挖前连续3d获得的稳定测试数据的平均值作为初始值”。
《标准》虽有规定,但在实际监测操作上尚不统一,还是存在一些理解偏差或争议。
该标准只规定“土方开挖前连续3d获得的稳定测试数据”的单一初始值测取前置条件,笔者认为不够全面明确,没有涉及支撑混凝土的具体强度控制要求。
因为应力计测得的初始值大小与混凝土支撑的浇筑完成时长有着密切关系。
支撑混凝土在前期硬化收缩变形过程中,产生的压应力逐渐增大,混凝土固化稳定前测取获得的支撑轴力,一般都偏大,故初始值测取时间的选择非常重要。
1.2支撑轴控制问题一般设计提供的支撑轴力控制值或报警值存在“模板化、格式化、通用化”,未能真正做到“一井一值”。
【关键字】支撑第一部分轴力支持方案特点及发展随着高层建筑数量和高度的增加,基础埋深也随着增加。
进入90年代后,我国经济的迅速发展,城市地价不断上涨,空间利用率随之提高,出现了众多的超高层建筑,使有些地下室埋深达以上,对基坑开挖技术提出更高、更严的要求,即不仅要确保边坡的稳定,而且要满足变形控制的要求,以确保基坑周围的建筑物、地下管线、道路等安全。
同时,为了适应建筑市场日趋激烈的竞争,还要考虑提高土方挖运的机械化程度、缩短土方工期、降低工程成本、提高经济效益等方面的因素。
我公司自1994年以来,先后在佛山国际商业中心,中山六福广场、广州文化娱乐广场、广州博成大厦等基坑施工中,采用了大跨度钢筋混凝土内支撑梁或圆环拱形钢筋混凝土内支撑支护,由于它们具有在计算方面的正确性、土方施工的经济性和施工实践的安全可靠性,所以在施工中越来越多地应用,并通过广东省建筑工程总公司及有关专家的鉴定,获得科技进步奖三等奖,得到推广和应用。
1.特点1.1.发挥材料的优点。
深基坑土方施工中,基坑深度往往较大,挡土结构的水平压力也较大,因此,钢筋混凝土支撑表现为水平受压为主,由于钢筋混凝土支撑与钢支撑不同,它具有变形小的特点,加上采用配筋和加大支撑截面的方法,可以提高钢筋混凝土支撑的强度,用以作为支撑的混凝土能充分发挥材料的刚度大和变形小的受力特性,它能确保地下室施工和基础施工以及周边邻近建筑物、道路和地下管线等公共设施的安全,因此,它是作为深基坑支护技术的新形式和新材料。
1.2.加快土方挖运速度。
在软地基深基坑施工时采用钢筋混凝土支撑,由于它的跨度大,尤其是采用圆环拱形钢筋混凝土内支撑形式,基坑内的平面形成大面积无支撑的空旷,空旷面积可达到整个基坑面积的65%~75%,形成开阔的工作面,满足挖土机械回转半径的要求,有利于多台大型挖土机械自如运转作业,在基坑内可以留坡道让运土车直接驶入基坑装土,并采用逐层开挖或留岛形式开挖,这样,最后剩余小量土方用吊土机吊起即可。
基坑监测中对混凝土支撑轴力的问题探讨摘要:混凝土支撑在深基坑支护设计中较为重要,使用也相当普遍。
因此,对混凝土支撑轴力监测准确已十分重要。
本文就广州市海珠区盈丰路某深基坑监测中混凝土支撑轴力存在的若干个问题做了一些探讨。
关键词:混凝土;支撑轴力;监测中图分类号:TU377 文献标识码:A1引言随着我国城市建筑和市政工程的高速发展,基坑开挖深度越来越深,工程地质条件越来越差,基坑周围环境日益复杂,特别是软土及地质复杂地区的深基坑支护正在对基坑工程设计理论和施工技术提出更高的要求,而现场监测既是及时指导正确施工、避免事故发生的必要措施,又是检验设计理论的正确性和发展设计理论的重要手段。
监则在深基坑支护施工中起着举足轻重的作用。
混凝土支撑在深基坑支护设计中较为重要,使用也相当普遍。
因此,对混凝土支撑轴力监测准确已十分重要。
于是,我们来探讨广州市海珠区盈丰路某深基坑监测中混凝土支撑轴力存在的若干个问题。
2混凝土支撑轴力监测原理对于钢筋混凝土支撑,主要采用钢筋计测量钢筋的应力,一般预先在支撑内的钢筋梁四角或每边中间位置各埋设一组钢筋计,与支撑主筋焊接或螺纹拧紧边成一体。
然后通过共同工作、变形协调条件反算支撑的混凝土轴力。
图1钢筋应力计安装断面图按照这种轴力的监测计算方法,测试的轴力真实值与计算值有偏差,而且同一天不同时间的测量值也相差很大,这些对基坑安全判断产生了很大的阻碍,若误判需要业主加固围护结构,从而消耗了更多的人力、财力,这将是很严重的问题。
在实际工程中影响监测结果的原因很多,但重要的不是监测人员的失误以及监测仪器的问题,而是这种监测方法有部分局限性,不能完全考虑钢筋混凝土材料结合共同受力产生的一些问题。
也就是实际监测的埋在钢筋混凝土中的钢筋的应力并不是完全由荷载产生的,而是有一部分非荷载应力的影响。
3工程实例概况广州市海珠区盈丰路某深基坑工程位于广州市海珠区盈丰路的中山大学附属第二医院南院北侧。
混凝土支撑轴力监测分析混凝土支撑轴力监测分析摘要:结合广州地铁某基坑工程的设计和施工方案,对混凝土支撑轴力监测的原理进行介绍。
在对基坑施工过程中轴力监测数据变化进行分析的基础上,对其形成原因进行了探讨,得到一些经验性规律,供类似工程参考。
关键词:钢筋混凝土;支撑轴力;监测;分析引言我国基础建设的快速发展,深基坑工程的建设也越来越多,在深基坑施工过程中,深基坑的支护起着举足轻重的作用。
只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测,才能对基坑工程的安全性和对周围环境的影响程度有全面的了解,支撑结构轴力的监测是基坑工程现场监测的主要内容之一。
通过对轴力的监测,可准确掌握支护结构的受力状况,从而对基坑的安全性状进行分析,在出现异常情况时及时反馈,并采取必要的工程应急措施,甚至调整施工工艺或修改设计方案,从而保证基坑本身和周围建筑物、构筑物的安全,以确保工程的顺利进行。
结合广州地铁某基坑工程的设计方案和监测数据,对基坑的混凝土支撑轴力变化进行初步分析。
1工程概况该工程包括盾构始发井兼轨排井及后明挖段,设计为 1~3 跨的闭合框架结构,其中盾构始发井基坑开挖深度约为 18.9 m,明挖段基坑开挖深度约17.5 m;基坑深度范围内大部分为砂层,以淤泥质粉细砂层为主,基坑底部几乎全部位于淤泥质粉细砂层。
基坑设计采用 800 mm 厚的地下连续墙+内支撑的围护结构体系。
内支撑采用 3 道支撑体系,第一道为具有一定刚度的冠梁,第二、三道为Ф 600、 t=14 的钢管,在灌梁和斜撑上共埋设 13 个钢筋混凝土支撑轴力监测点。
基坑监测点平面位置见图 1。
由于基坑开挖深度较大且附近有一级公路高架桥和铁路双线桥,属于一级基坑,必须通过监测随时掌握土层和支护结构的内力变化情况,将监测数据与设计预估值进行分析对比,以判断前一步施工工艺和施工参数是否符合预期值,以确定优化下一步施工参数,以此达到信息化施工的目的,确保工程安全。
钢筋混凝土柱的竖向轴力与剪力相互作用研究钢筋混凝土柱是建筑结构中常见的承受垂直荷载的构件。
在柱受力的过程中,柱体的竖向轴力和剪力是相互作用的重要力值,并且会对柱的承载能力和稳定性产生影响。
本文将针对钢筋混凝土柱的竖向轴力与剪力相互作用进行研究,以期深入了解该相互作用原理以及对柱结构的影响。
首先,我们来了解一下钢筋混凝土柱的竖向轴力与剪力的相关概念。
竖向轴力是指柱体在垂直荷载作用下产生的内力,与荷载的大小和分布有关。
而剪力是指柱体材料在作用力下发生剪切形变产生的内力,通常由水平荷载引起。
在实际工程中,柱体的竖向轴力和剪力通常是同时存在的,并且相互影响。
具体来说,竖向轴力会对剪力产生直接影响,而剪力对柱的抗竖向轴心压力能力产生间接影响。
对于钢筋混凝土柱的设计,柱体的竖向轴力与剪力相互作用需要被充分考虑。
一方面,柱受到竖向轴力的作用,可能会使柱体变形或产生轴向压力。
这会进一步影响柱体的剪力承载能力,因为剪力的大小与柱体的几何形状、受力状况和材料特性等因素密切相关。
另一方面,剪力的存在也会对柱体产生扭转效应,从而影响柱体的稳定性和抗震能力。
为了研究钢筋混凝土柱的竖向轴力与剪力相互作用,研究人员通常采用数值方法、试验方法或理论分析方法等手段进行探究。
数值方法包括有限元分析和离散元模拟等,通过建立柱体的数值模型,通过数学计算求解柱体的轴力和剪力分布情况。
试验方法则通过制备柱体样品,在测试设备上施加荷载,测量柱体在受力过程中的竖向轴力和剪力的变化情况。
理论分析方法则是通过对柱体受力机理和受力过程进行理论推导和计算,得出相互作用的关系和结果。
在研究过程中,研究人员发现柱的几何形状、纵向钢筋配筋率、纵向钢筋的布置方式等因素对柱的竖向轴力和剪力相互作用有着重要的影响。
例如,增加钢筋配筋率可以提高柱的受力承载能力和抗震能力,但也会增加柱的剪切破坏风险。
此外,增加纵向钢筋的数量和布置密度可以改善柱的受力性能,减小竖向轴力和剪力的相互作用。
混凝土支撑轴力测定及计算的相关问题探讨摘要:为保证深基坑的安全,需要对基坑进行监测。
本文对采用钢筋计或应变计测定混凝土支撑轴力时,就传统的支撑轴力计算公式的适用范围等问题做了一些探讨。
关键词:钢筋计 支撑轴力 监测 1 引言对于钢筋混凝土支撑,主要采用钢筋计测量钢筋的应力或采用混凝土应变计测量混凝土的应变,然后通过钢筋与混凝土共同工作、变形协调条件反算支撑的轴力。
采用混凝土应变计测量混凝土的应变后反算支撑轴力,其计算公式如下:[]s s c c i A E A E N +=ε对于采用钢筋计测量钢筋应力后反算支撑轴力,传统轴力计算公式为:⎥⎦⎤⎢⎣⎡+=s c s c s i A A E E N σ (1)式中i N —支撑杆件测量轴力;ε-混凝土应变计测量出的混凝土应变均值,∑=nii n /εε;s σ—钢筋计测出的应力平均值,∑=nii s n /σσ或s s E εσ=;n —一个量测断面内布置的钢筋计数目; s c E E 、—混凝土、钢筋的弹性模量;s c A A 、—支撑的混凝土截面面积、钢筋截面面积。
对于由式(1)计算出的轴力,存在以下一些问题:① 当所量测支撑为纯受压杆件或小偏心受压杆件时,采用式(1)计算轴力所得结果较能反映实际轴力值;② 当所量测支撑为大偏心受压杆件时,若支撑混凝土未产生裂缝,利用式(1)计算出的轴力仍能较好地反映实际轴力;若支撑混凝土已经产生裂缝,此时再用式(1)求得的轴力值会与实际轴力值产生较大的差别。
这样,监测轴力值就不能正确反映支撑的实际受力状态,而且若监测值小于实际值,往往会造成错误的判断,给围护工程的安全带来隐患。
造成这种问题的原因是,在这种情况下,支撑截面上已经出现了比较大的弯矩,混凝土已经产生裂缝,式(1)已不再适用。
2 支撑轴力计算探讨针对以上几个问题,本文做了以下一些探索:① 当实测断面均为压应力时,仍然采用式(1)计算支撑轴力; ② 当实测断面的应力值异号时,可考虑以下处理措施:1)调整测试点位置来监测支撑的安全;对于混凝土支撑沿支撑轴线方向如图1所示的弯矩分布,当测试点布置在a 点附近时,由于此范围的弯矩很小,测得的轴力值能较好地反映实际轴力值;当测试点布置在b 点附近或c 点附近时,由于此范围的弯矩较大,测得的轴力值将存在一定程度的偏差,但此时能测得钢筋的最大应力值,对判断支撑的安全是较为有利的。
传统轴力钢支撑应用中存在的问题及应对措施【摘要】随着我国城市建设的迅速发展,在密集区域进行深大基坑施工项目越来越多,对周边环境的变形控制也日趋严格。
尤其在临近地铁、高层建筑的深基坑工程,对围护结构变形控制要求更高,这都给地下工程施工带来极大困难。
基坑支护系统包括钢筋混凝土支撑和钢结构支撑两种。
钢筋混凝土支撑由于刚度大、成本低、施工方法相对简单,占据基坑支护的主要市场。
钢结构支撑具有绿色环保、可重复利用、能快速形成刚度等优点,并可通过与液压千斤顶配套使用对支撑施加并实时调整预压力,在对位移要求较为严格的基坑中得到较多应用。
【关键词】: 基坑工程,钢支撑,伺服系统,变形控制1引言钢支撑作为一项基坑工程施工技术应用越来越广泛。
随着设备的不断改进优化,以及工程案例经验的累积,取得了显著的控制基坑变形效果。
但是由于设计、施工以及钢支撑单位的认识理解偏差和各单位能力积累的差异,目前尚存在诸多问题,存在一定的工程风险。
2工程概况某下穿工程地面道路为城市一级,下部为带围护结构的明挖暗埋隧道,快速路、双向六车道。
其中为1.284km,隧道净高6.6m,双幅宽度31m,基坑开挖深度约9.5~18.8m,距离高层建筑最近 5.4m,大多为粉质黏土,个别为淤泥条件,地下水位-2.1,基坑支撑采用砼支撑与钢支撑结合方式。
3施工流程根据基坑降水、土方开挖、进度要求,提前计划备料混凝土支撑、钢支撑钢管、相关配件,做好进场检验。
将支撑按设计长度进行试拼装,每小段土方开挖完成后,立即安装支撑并施加预应力,做到“随挖随撑、先撑后挖”的架设原则。
待支撑位置的土方开挖后,围护桩先进行桩间网喷砼找平,将预先加工好的钢牛腿在灌注桩或者地下连续墙用膨胀螺栓固定。
用吊车将围檩吊装就位,围檩与桩面的缝隙用细石混凝土填塞,防止支撑因局部受力过大而失稳。
再进行钢支撑整体吊装,吊装完成后用千斤顶及时准确地按设计要求施加预应力,将支撑顶紧,使钢支撑处于受力状态,完成后定时观测预应力损失,及时复加预应力。
轴力作用下钢筋混凝土圆柱的变形与承载力分析钢筋混凝土圆柱作为一种常见的结构元素,在建筑和土木工程中得到广泛应用。
本文将重点讨论在轴力作用下,钢筋混凝土圆柱的变形与承载力分析。
轴力是指作用在钢筋混凝土圆柱轴线方向上的力,其大小和方向对圆柱的强度和变形特性有显著影响。
通过分析轴力作用下的变形和承载力,可以为工程设计和结构计算提供重要依据。
首先,我们将讨论轴力作用下钢筋混凝土圆柱的变形特性。
在受到轴向拉力作用时,圆柱的长度会发生延伸,称为轴向延伸。
此时,混凝土会发生体积收缩,而钢筋则会随之拉伸。
延伸和收缩的变形会导致圆柱的轴向变形。
钢筋混凝土圆柱还会发生截面变形。
在受到轴向拉力作用时,圆柱的横截面会变形成为不规则的椭圆形。
这种变形称为截面不均匀变形,对圆柱的承载力和稳定性有一定影响。
此外,轴力还会引起钢筋混凝土圆柱的弯曲变形。
当圆柱受到轴向拉力作用时,会产生曲率,使圆柱的轴线弯曲。
这种弯曲变形会使得圆柱的顶部和底部发生位移,对结构的稳定性和使用性能有一定影响。
因此,需要在设计和施工中考虑圆柱的弯曲变形。
除了变形特性,承载力也是轴力作用下需要研究的重要问题。
在轴向拉力作用下,钢筋混凝土圆柱能够承受的最大力称为承载力。
承载力是评估结构安全性和设计的关键参数,需要通过精确的计算和分析来确定。
钢筋混凝土圆柱的承载力主要由混凝土和钢筋的强度共同决定。
混凝土的强度取决于材料的质量和配合比,而钢筋的强度则取决于其材料性能和截面尺寸。
通过合理的设计,可以提高钢筋混凝土圆柱的承载力,保证结构的安全性。
在实际工程中,为了准确评估钢筋混凝土圆柱的变形和承载力,需要采用合适的数学模型和计算方法。
最常用的方法是强度理论和有限元分析。
强度理论基于材料的力学性能和破坏准则,通过求解方程组来计算圆柱的变形和承载力。
有限元分析则是将圆柱离散成有限数量的单元,利用数值计算方法求解其变形和承载力。
总之,轴力作用下钢筋混凝土圆柱的变形与承载力是工程设计和结构计算中重要的问题。
混凝土支撑轴力的监测方法与研究摘要:结合东莞地铁基坑监测的实际情况,阐述混凝土支撑轴力的监测方法,并结合工程实例对监测中出现的问题进行探讨与研究。
关键词:混凝土支撑;轴力;计算公式;钢筋计;温度影响;报警值东莞轨道交通R2线是东莞市建设的第一条地铁线路,在地铁基坑支护结构中,普遍采用第一、第二道为混凝土支撑,第三道为钢支撑的支护体系。
根据>(GB50497-2009)的要求,混凝土支撑轴力的监测为一级基坑的应测项目,东莞R2线地铁基坑混凝土支撑监测点较多。
本文结合东莞R2线地铁基坑混凝土支撑轴力的实际监测情况,分析混凝土支撑轴力的监测方法,对出现的相应问题进行分析。
混凝土支撑轴力监测点的埋设东莞R2线混凝土支撑监测布点间距为15-20米,比一般地方的布点要密。
传感器采用钢筋计,监测断面选定在混凝土支撑三分之一处。
监测断面选定后,在四条边或者四个角上,分别埋设与主筋相匹配的四个钢筋计。
钢筋计与受力主筋一般通过连杆电焊的方式连接,在焊接过程中,为了避免高温对钢筋计产生不利影响,我们采用两种方法进行焊接:其一, 有条件时应先将连杆与受力钢筋碰焊对接(或碰焊),然后再旋上钢筋计。
其二, 在安装钢筋计的位置上先截下一段不小于传感器长度的主筋,然后将连上连杆的钢筋计焊接在被测主筋上焊上。
钢筋计连杆应有足够的长度,以满足规范对搭接焊缝长度的要求。
在焊接时,为避免传感器受热损坏, 要在传感器上包上湿布并不断浇冷水,直到焊接完毕后钢筋冷却到一定温度为止。
在焊接过程中还应不断测试传感器,看看传感器是否处于正常状态。
监测方法及计算公式的推导一般采用频率接收仪作为钢筋计的二次接收仪器。
将频率接收仪的红、黑线夹分别夹住钢筋计数据传输线的红、黑线,从仪表中直接读取频率作为轴力监测的原始数据。
从仪器中直接读取的是频率,单位为赫兹,需要进一步计算才能转化为需要的轴力(单位KN),计算公式推导如下:首先,根据材料力学原理轴向受力表示为:对于钢筋混凝土杆件,我们先把它看做是理想压杆,即钢筋与混凝土共同工作、变形协调,它的轴向受力计算公式可以表示为:钢筋混凝土支撑轴力计算:式中:—支撑轴力(kN);—钢筋应力(kN/);—钢筋计监测平均应力(kN/) ;—第j个钢筋计标定系数(kN/);—第j个钢筋计监测频率(Hz);—第j个钢筋计安装后的初始频率(Hz);—第j个钢筋计截面积(mm2);—混凝土弹性模量(kN/);—钢筋弹性模量(kN/) ;—混凝土截面积();= - —支撑截面积();—钢筋总截面积()。
深基坑混凝土支撑轴力报警原因分析郝玉强【摘要】地铁基坑混凝土支撑轴力值超出设计值的现象频繁出现,轴力报警原因一直存在不同观点.笔者通过对不同地质情况下混凝土支撑报警情况进行研究,得出在不同地质的基坑施工中混凝土轴力报警原因亦不同.土质基坑中轴力报警多为温度原因报警,在石质基坑中轴力报警多为在爆破振动作用下的主动土压力过大而产生.但不管哪种轴力报警,其报警原因都需要结合相关的其它监测项目进行综合分析、判定.研究表明:气温较高且能被太阳长时间照射的混凝土支撑,混凝土轴力报警的主要原因多为温度应力引起,建议对混凝土支撑采取遮阳防晒或浇水降温措施以减少其温度应力;对石质基坑,采用混凝土支撑会产生较大的轴力,建议采用柔性支撑.【期刊名称】《铁道建筑技术》【年(卷),期】2018(000)008【总页数】5页(P97-100,127)【关键词】基坑;混凝土支撑;轴力;报警【作者】郝玉强【作者单位】中铁十七局集团有限公司山西太原030006【正文语种】中文【中图分类】U231+.4;TU4711 前言随着经济的发展,城市变得越来越拥堵。
为缓减地面交通的拥堵,修建地铁越来越成为城市发展的首选。
在地铁车站修建过程中,深基坑的支护形式主要为围护桩+支撑或连续墙+支撑的形式[1]。
而第一道支撑多采用混凝土支撑,因其既具有支撑作用又兼具抗拉作用,可极大地保证基坑的安全。
但近年来,在各地地铁基坑施工过程中,均出现过混凝土支撑轴力超限报警的现象,有认为是混凝土徐变引发的,有认为是基坑周围附加荷载引起的,有认为是温度变化引起的,原因多种多样[2]。
笔者通过对两个不同城市不同地质的地铁车站基坑混凝土支撑轴力报警原因分析,认为在不同地质的基坑施工中,混凝土支撑轴力报警的主要原因是不同的,需根据各种监测数据,进行综合判定,进而确定混凝土轴力报警原因。
2 石家庄地铁混凝土支撑轴力报警分析2.1 设计概况石家庄轨道交通3号线东里站全长223.62 m,结构标准段总宽度21.1 m,标准段开挖深度约18.0 m,车站中间设轨排井。
基坑工程混凝土支撑轴力监测方法的讨论1.混凝土支撑轴力监测的问题及现状国内明挖基坑工程的监测中,混凝土支撑系统的轴力监测结果异常(轴力监测值过大,但实际工程结构中并非内力过大或不稳定;如:一根C351m ×1m截面的钢筋混凝土支撑,有时轴力监测值会达到20000~30000kN,而依然处于正常工作状态)问题普遍地存在着,时常会对监测结果分析及工程施工的进行造成不必要的阻碍。
如苏州轨道交通一号线广济·站基坑混凝土支撑轴力监测数据,在实际监测过程中发现随着基坑开挖深度的加深,基坑支撑的监测轴力值变化较快并远大于设计值,有的甚至好几倍,以标准段8-2道混凝土支撑轴力为例,最大监测轴力值接近15000kN,远远超过该段8700kN的设计值。
广州地铁五号线员村站基坑工程,在D101监测点处支撑横断面下表面钢筋所测应力为负值,即为拉应力,说明斜撑在土压力的作用下已向下弯曲,且下表面混凝土拉应力为2.51MPa,超过了混凝土的设计抗拉强度,就现场观看支撑上表面有细微裂缝,而轴力平均值才达到1440.44kN,还远δ达到轴力设计报警值3000kN。
广州某地铁基坑工程混凝土支撑系统的轴力监测结果起初均为负值,随着基坑的开挖轴力值持续增大,一直到基坑开挖结束,最大值达到设计允许值的6倍,而支撑系统一直处于正常工作的状态。
天津某轨道换乘中心⑩轴~⑩轴工程截至2009年8月6日,⑦轴轴力值为18247kN,占设计值204%;⑦轴轴力值为18994kN,占设计值213%;已大大超过支撑的安全报警值,但支撑一直安全工作,δ出现裂缝等不安全、失稳迹象。
上海虹桥国际商城基坑开挖深度13.70m,3道混凝土支撑,第2道支撑(C351200mm×l000mm)轴力监测值最大处曾达到30500kN,已大大超过支撑的安全报警值,但支撑一直安全工作,δ出现裂缝等不安全、失稳迹象,直至支撑拆除;南京地铁指挥中心基坑开挖深度15.40m,4道钢筋混凝土支撑,施工过程中第3道支撑(C351200mm×1000mm)轴力监测值最大处达到21000kN,已超出轴力安全报警值,但并δ出现不安全工作的迹象,直至支撑拆除。
混凝土弹性模量及温度变化对混凝土支撑轴力计算的影响摘要在施工监测过程中,混凝土支撑轴力对基坑安全性的判定非常直观也十分重要,但由于围护结构受力十分复杂导致支撑实测轴力和理论工况下的设计轴力相差较大。
根据扬州市瘦西湖隧道工程湖东明挖段基坑混凝土支撑轴力的监测数据,综合现场工况,对混凝土支撑轴力监测计算结果进行了详细的分析,通过对混凝土弹性模量和监测温度进行相应的修正,可有效的提高混凝土支撑轴力计算准确性。
关键词: 基坑监测;混凝土弹性模量;支撑轴力计算;修正Abstract: In the construction monitoring process, the concrete supporting shaft force is very important and intuitive to judge the safety of foundation pit, However, there is a big difference in the supporting axial force between measured and designed; cause of the force of the retaining structure is very complex. According to the monitoring data of the Lake East open-cut segment Pit concrete supporting shaft force in Yangzhou Slender West Lake tunnel project, combining the on-site conditions, the monitoring result of the concrete supporting shaft force is analyzed in detail. By amending the modulus elasticity of the concrete and the monitoring temperature, the accuracy of the concrete supporting shaft force can be improved effectively.Key words: excavation monitoring; elastic modulus of concrete; support shaft force; amend1引言随着社会经济与城市建设的快速发展,地下工程围护结构监控量测变得越来越重要。

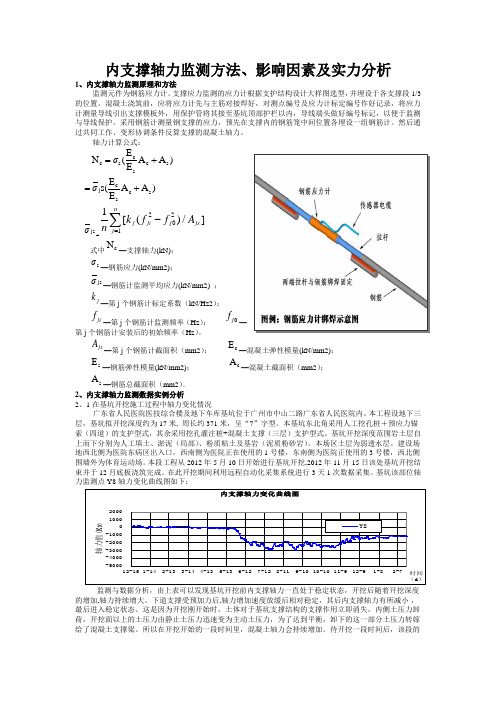

内支撑轴力监测方法、影响因素及实力分析1、内支撑轴力监测原理和方法监测元件为钢筋应力计。
支撑应力监测的应力计根据支护结构设计大样图选型,并埋设于各支撑段1/3的位置。
混凝土浇筑前,应将应力计先与主筋对接焊好,对测点编号及应力计标定编号作好记录,将应力计测量导线引出支撑模板外,用保护管将其接至基坑顶部护栏以内,导线端头做好编号标记,以便于监测与导线保护。
采用钢筋计测量钢支撑的应力,预先在支撑内的钢筋笼中间位置各埋设一组钢筋计。
然后通过共同工作、变形协调条件反算支撑的混凝土轴力。
轴力计算公式:cc s c s sE N (A A )E σ=+cj c s sE s(A A )E σ=+js σ=22011[()/]n j ji j js j k f f A n =-∑式中cN —支撑轴力(kN);s σ—钢筋应力(kN/mm2);js σ—钢筋计监测平均应力(kN/mm2) ;jk —第j 个钢筋计标定系数(kN/Hz2);ji f —第j 个钢筋计监测频率(Hz );j f —第j 个钢筋计安装后的初始频率(Hz )。
jsA —第j 个钢筋计截面积(mm2); cE —混凝土弹性模量(kN/mm2); s E —钢筋弹性模量(kN/mm2);cA —混凝土截面积(mm2);sA —钢筋总截面积(mm2)。
2、内支撑轴力监测数据实例分析2、1在基坑开挖施工过程中轴力变化情况广东省人民医院医技综合楼及地下车库基坑位于广州市中山二路广东省人民医院内。
本工程设地下三层,基坑拟开挖深度约为17米, 周长约371米,呈“7”字型。
本基坑东北角采用人工挖孔桩+预应力锚索(四道)的支护型式,其余采用挖孔灌注桩+混凝土支撑(三层)支护型式。
基坑开挖深度范围岩土层自上而下分别为人工填土、淤泥(局部)、粉质粘土及基岩(泥质粉砂岩)。
本场区土层为弱透水层。
建设场地西北侧为医院东病区出入口,西南侧为医院正在使用的1号楼,东南侧为医院正使用的3号楼,西北侧围墙外为体育运动场。
专业知识分享版
使命:加速中国职业化进程
摘 要:文章基于钢弦式钢筋应力计工作原理,对广西大学地铁车站深基坑第一道支撑中包含的钢筋混凝土支撑及钢支撑轴力进行对比分析,并通过有限元模拟对支撑轴力测试结果进行验证,从理论上分析影响混凝土支撑轴力的几种因素,得出实际钢筋混凝土支撑轴力约为测试结果的30%。
关键词:钢筋混凝土;支撑轴力;收缩徐变;应力应变
随着我国基础建设的迅速发展,地铁车站、房屋建筑基础等深基坑工程建设也日益增多。
在深基坑工程的施工过程中,其支护结构的稳定性就显得极其重要,在现代信息化施工理念的指导下,对基坑支护结构及基坑周边土体、建构筑物等进行实时系统的监控成为保证基坑安全的重要手段,其中对支护结构的监测是整个监测系统中最为重要的内容之一。
因此,通过对支撑轴力的监测,可以及时掌握施工过程中支撑的受力状况,同时也可以大致反推围护结构(桩或墙等)的变形情况。
准确监测出支撑轴力的大小及其变化情况对整个基坑工程施工安全就显得非常重要。
目前对钢筋混凝土支撑轴力监测的常规方法是采用钢筋应力计测试出钢筋的应力,然后通过钢筋与混凝土共同工作、变形协调条件反算支撑的轴力。
大量现场测试结果表明,测试结果往往是设计值的2~3倍,甚至更大,而在工程中却没有发现支护结构任何失稳或破坏情况,这样就使得这一项监测工作就失去了实施的意义。
本文基于钢筋混凝土材料本身的特性并结合工程实例,对混凝土支撑轴力进行初步的分析。
1 钢筋混凝土支撑轴力的测试与计算
采用钢筋应力计测试钢筋混凝土支撑轴力,一般预先在支撑内的钢筋笼四角或中间位置各埋设一组钢筋计,如图1所示,与支撑主筋焊接在一起。
通过现场采集钢筋计的频率,结合已测出的钢筋应力计的初始频率、厂家给出的率定系数及计算公式换算出被测钢筋的应力值,由钢筋计的应力反算支撑轴力的计算公式为:
式中:
F———支撑轴力,kN;
Ec,Et———混凝土 和钢 筋 的弹性模量,kN/mm2
; σt———实测的钢筋平均应力,MPa,σt=
σi———实测的钢筋应力;
n———监测断面内钢筋计数量;
A,At———支撑截面面积和钢筋截面面积,mm2。
2 工程实例 广西大学地铁车站深基坑采用地下连续墙加内支撑的支护体系,原设计中第一道支撑采用的是钢筋混凝土支撑,支撑间跨度约为9m;二三道为钢管撑,跨度为3m。
由于施工组织及现场因素的影响,第一道支撑在最后阶段有少量采用钢管撑代替。
第一道支撑布置及监测点位布置见图2。
专业知识分享版
使命:加速中国职业化进程
钢筋应力计的初始频率在支撑浇筑完成30d后采集得到。
由上图可见第一道支撑中左边部分采用钢管撑,并在G2、G4处分别布置了轴力监测点位,其测试方法为采用轴力计安装于钢支撑的固定端,由
频率仪直接测试并换算得出钢管撑的轴力。
采用轴力计测试钢支撑轴力的技术手段相对是比较成熟的,也是准确可信的。
广西大学站于2010年6月完成连续墙的浇筑,并于6月底进行降水开挖,至7月20日挖至底板。
由于监测数据繁多,仅整理出具有代表性的H1及H4处测点得到的混凝土支撑轴力与G2及G4处钢支撑轴力进行比较分析(见表1)。
整理为图表形式如下:
专业知识分享版
使命:加速中国职业化进程
本站第一道钢筋混凝土支撑轴力设计值仅为800kN,由钢筋计测试出的钢筋混凝土支撑轴力结果显示其轴力值早已超出设计值,甚至达到设计值的近3倍。
而由钢管撑的轴力计监测数据显示最大值为700kN左右(平均两处监测结果),约为设计值的88%。
从整个施工过程中的实际情况来看,基坑的整个支护体系是安全完好的。
由此可见钢筋混凝土支撑轴力监测的结果显然是不合理的。
3 二维有限元模拟分析
3.1 建立模型
采用MIDAS/GTS有限元软件,对基坑长边中部的Z51处断面建立二维有限元分析模型,考虑土体、连续墙和支撑三者的共同作用,按工程实际模拟了开挖及各道支撑施加的过程。
周边土体范围取3.5倍基坑深度70m,土层采用此处天然地基分层,各层物理力学依照勘察报告取值。
荷载主要考虑周边建筑、地表车辆及堆积杂物等压力荷载,以及龙门吊等施工引起的附加荷载,模型中周边地表压力荷载考虑为均布力。
根据工程实际施工方法,将开挖工况分九个步骤:初始状态(位移清零);浇筑地下连续墙;第一阶段开挖;第一道支撑(钢筋混凝土);第二阶段开挖;第二道支撑(钢支撑);第三阶段开挖;第三道支撑(钢支撑);第四阶段开挖。
生成模型示意图如下:
3.2 支撑轴力结果分析
三道支撑轴力有限元模拟结果见表2。
专业知识分享版
使命:加速中国职业化进程
第二道、第三道钢支撑轴力预警值分别为1500kN和1600kN,将第二道、第三道支撑轴力的实测数据与模拟结果对比可以验证模型的正确性。
由于篇幅所限,在此不进行列举说明。
由上表可见,从完成第一道支撑至完成第二道支撑期间轴力出现了一个快速上升期,在开挖至完成第三道支撑时出现轴力的峰值为688kN。
从峰值及轴力在整个施工过程中的变化趋势来看,模拟结果与第一道支撑中G2及G4的结果是较为吻合的,说明G2及G4及钢支撑轴力监测结果较H1及H4钢筋混凝土支撑轴力监测结果更为可信。
4 钢筋混凝土支撑轴力监测结果影响因素分析
出现钢筋混凝土支撑轴力测试结果远大于设计值的情况,笔者认为主要是受到以下几方面因素的影响:
(1)混凝土弹性模量的取值不准确
混凝土本身是由多种材料混合而成,其成分是比较复杂的,它是存在微裂缝的多相材料,而并非理想的弹性材料。
实际上混凝土的弹性模量是随着其龄期增加而递增的一个变量,尤其是在早期,其变化速度是非常迅速的。
而我们在计算过程中往往是按照规范取得一个固定值,这显然只是一种简化而并不准确的方法。
(2)温度的影响
由于温度的变化会造成支撑整体的膨涨,温度高时自然比温度低时的轴力高,故测试温度与初始值测试温度相差越大,测出的轴力值与实际轴力相差越大。
在工程中,一方面可以通过温度补偿来做出修正;另外一方面可以通过每天定时测试以减小温差的办法来消除温度对轴力的影响。
(3)支撑存在弯矩
基坑在开挖后,基底土体卸载回弹,造成立柱的沉降,这样立柱将对混凝土支撑作用一个垂直于支撑轴力方向的荷载而产生弯矩,那么所测得的四处钢筋计应力不均匀,必然造成监测值与实际轴力存在差异。
(4)混凝土的收缩与徐变
混凝土体积是一直在收缩和徐变的,这种现象的发生一方面会增大支撑的整体变形;另一方面由于钢筋不发生收缩只存在徐变,且徐变速率也不及混凝土,这就提供了混凝土与钢筋产生相对错动的可能,然而钢筋与混凝土材料之间的粘结及咬合力作用,使得两者实际上是协调变形的。
即:若不考虑钢筋的影响,混凝土由于收缩与徐变可产生的纵向收缩量为Δ1,而由于钢筋本身徐变产生的收缩量相对很少可以忽略,在粘结和咬合力的作用下两者协调变形,混凝土实际上产生的收缩量仅为Δx,即钢筋给混凝土的附加应力使得混凝土少产生了(Δ1-Δx)的变形量;同时由于混凝土给钢筋的附加应力,钢筋也产生了Δx的压缩变形量,即在不施加外荷载的情况下,仅由混凝土的收缩徐变就可以对钢筋产生一个较大的应力和应变,也就造成了测试轴力结果偏大。
根据文献2和文献3得出收缩引起的应力相当于整个支撑轴力的1/3,徐变修正后轴力仅为原有轴力的40%,故综合考虑收缩与徐变的影响,最终修正结果应该为原结果的27%左右。
根据广西大学地铁车站钢支撑与混凝土支撑轴力的监测结果及模拟结果,可以看出最终钢支撑轴力(看为第一道支撑实际的轴力)仅为测出的混凝土支撑轴力的29%左右,与以上修正值比较吻合。
故综合考虑结果准确性及工程安全性,笔者认为可将混凝土支撑轴力实测值的30%视为混凝土支撑实际承受的轴力值。
5 结语
本文根据钢弦式钢筋应力计的工作及测试原理,结合广西大学地铁车站第一道支撑中钢支撑和钢筋混凝土支撑轴力的对比分析得出以下结论:
专业知识分享版
使命:加速中国职业化进程
(1)钢筋混凝土支撑轴力的影响因素有混凝土弹性模量的取值不准确、混凝土的温度、支撑存在弯矩、混凝土的收缩与徐变等。
(2)考虑钢筋混凝土支撑轴力受混凝土收缩与徐变影响,可以将实测结果的30%作为混凝土支撑的实际轴力值,为实际工程的监测分析提供参考。
