电机与拖动基础

电机与拖动基础知识点1. 电机分类：电机可以根据其用途、结构和工作原理进行分类。

常见的电机类型包括直流电机、异步电机（感应电机）、同步电机和步进电机等。

2. 磁场和磁通：电机中的磁场是由电流通过线圈产生的。

磁通是指通过线圈的磁力线数量，它与电机的性能密切相关。

3. 绕组和电枢：电机中的绕组是由导线绕制而成的，用于产生磁场。

电枢是指电机中的旋转部分，它可以是转子或定子。

4. 电磁感应：当磁通通过导体时，会在导体中产生电动势，这种现象称为电磁感应。

异步电机和同步电机都是基于电磁感应原理工作的。

5. 直流电机：直流电机是将直流电转换为机械能的设备。

它包括定子和转子两部分，通过电刷和换向器实现电流的换向。

6. 异步电机：异步电机也称为感应电机，是一种广泛应用的交流电机。

它的转子转速略低于同步转速，通过转子感应的磁场与定子磁场的相互作用产生转矩。

7. 同步电机：同步电机的转子转速与定子磁场的转速相同，因此称为同步电机。

它通常用于发电机和大功率驱动装置。

8. 电机拖动：电力拖动是指利用电动机作为原动机来驱动生产机械。

它涉及电机的选择、控制和传动等方面。

9. 电机控制：电机的控制包括调速、反转、起动和制动等。

常见的电机控制方法包括变频调速、直流调速和步进电机控制等。

10. 电机性能：电机的性能指标包括转矩、功率、效率、转速、起动电流和转矩等。

了解这些指标对于选择和应用电机非常重要。

以上是《电机与拖动基础》课程中的一些重要知识点。

通过深入学习这些内容，您将能够理解电机的工作原理、特性和应用，为进一步学习和应用电机技术打下坚实的基础。

电机与拖动基础课程设计课程概述该课程是针对电机及拖动基础的学生所设计的。

本课程将介绍电机的基本原理、类型及其工作原理，并介绍与电机相关的拖动技术及相关软件和工具。

本课程的目的是培养学生对电机的理解及掌握拖动技术，以应用到实际生产中。

课程教学目标1.掌握电机的基本原理及种类。

2.了解电机的工作原理及其在实际应用中的作用。

3.掌握各种拖动技术及其应用。

4.了解相关软件和工具。

课程内容第一章：电机基础1.1 电机介绍1.2 电机的基本原理1.3 电机的种类1.4 电机的工作原理第二章：电机的应用2.1 电机在实际应用中的作用2.2 电机控制系统2.3 电机相关的软件和工具第三章：拖动技术3.1 拖动系统的基本原理3.2 拖动技术的种类3.3 软件和工具的应用第四章：课程设计4.1 实验要求及目的4.2 实验内容及步骤4.3 实验结果分析课程教学方法该课程采取理论教学与实验相结合的方式。

理论教学主要通过教师讲解、课件演示、教材阅读等方式进行；实验教学主要通过实际操作、实验报告等方式进行。

教师将在课程结束前定期进行课程复习与知识点测试。

实验器材和材料1.电机控制器2.电机及驱动器3.拖动器材评分标准1.实验报告 40%2.期末考试 40%3.平时表现 20%总结该课程旨在使学生掌握电机及拖动技术的基本概念，以应用于实际的生产过程中。

在本课程中，我们将介绍电机的基本原理、种类及其应用。

拖动技术将在第三章中进行介绍，并在第四章中设置实验来进行实践操作。

我们期望学生在本课程中获得丰富的知识，掌握实践技巧，为未来的学习和工作奠定坚实的基础。

电机与拖动基础总复习试题类型一、填空题（每题1分，共20分）二、判断题（每题1分，共10分）三、单项选择题（每题2分，共20分）四、简答题（两题，共15分）五、计算题（三题，共35分）：电力拖动系统动力学基础1．电力拖动系统一般由电动机、生产机械的传动机构、工作机构、控制设备和电源组成，通常又把传动机构和工作机构称为电动机的机械负载。

由电动机的电磁转矩T e与生产机械的负载转矩T L的关系：1）当T e = T L时，d n/d t = 0，表示电动机以恒定转速旋转或静止不动，电力拖动系统的这种运动状态被称为静态或稳态；2）若T e＞T L时，d n/d t＞0，系统处于加速状态；3）若T e＜T L时，d n/d t＜0，系统处于减速状态。

;也就是一旦d n/d t≠0 ，则转速将发生变化，我们把这种运动状态称为动态或过渡状态。

3．生产机械的负载转矩特性：直流电机原理1．直流电动机主要由定子、转子、电刷装置、端盖、轴承、通风冷却系统等部件组成。

定子由机座、主磁极、换向极、电刷装置等组成。

转子（又称电枢）由电枢铁心、电枢绕组、换向器、转轴和风扇等组成。

2．直流电机的绕组有五种形式：单叠绕组、单波绕组、复叠绕组、复波绕组和蛙绕组（叠绕和波绕混合绕组）。

，3 极距、绕组的节距（第一节距、第二节距、合成节距）的概念和关系。

4 单叠绕组把每个主磁极下的元件串联成一条支路，因此其主要特点是绕组的并联支路对数a 等于极对数n p 。

5 电枢反应：直流电机在主极建立了主磁场，当电枢绕组中通过电流时，产生电枢磁动势，也在气隙中建立起电枢磁场。

这时电机的气隙中形成由主极磁场和电枢磁场共同作用的合成磁场。

这种由电枢磁场引起主磁场畸变的现象称为电枢反应。

6 直流电机的励磁方式：dndT dn dT Le7直流电机的电枢电压方程和电动势：）直流电机电磁转矩e af f a T G I I =8 直流电动机功率方程ΦnC E e a =aT e ΦI C T =a a a I R E U a +=9直流电机工作特性a ae e R Un I C C =+ΦΦ，10 直流电动机励磁回路连接可靠，绝不能断开一旦励磁电流为0，则电机主磁通将迅速下降至剩磁磁通，若此时电动机负载较轻，电动机的转速将迅速上升，造成“飞车”；若电动机的负载为重载，则电动机的电磁转矩将小于负载转矩，使电机转速减小，但电枢电流将飞速增大，超过电动机允许的最大电流值，引起电枢绕组因大电流过热而烧毁。

考点总结第四章e T L T —生产机械的阻转矩 n —转速(r/min)】第五章一、直流电机的励磁方式：III f I I f1图5-15直流电机的励磁方式a) 他励式 b) 并励式 b) 串励式 b) 复励式a)b)c)d)按励磁绕组的供电方式不同，直流电机分4种：○1他励直流电机 ○2并励直流电机 ○3串励直流电机 ○4复励直流电机 二、基础公式 1. 额定功率N PN P （N T 为额定输出转矩，N n 为额定转速） 直流发电机中，N P 是指输出的电功率的额定值：N N N I U P ⋅=2. 电枢电动势a E直流电机的电动势：n C E e a ⋅Φ⋅=（单位 V ） e C 为电动势常数aZn C P e 60⋅=（P n —磁极对数，Z —电枢总有效边数，a —支路对数）3. 电磁转矩e T直流电机的电磁转矩：a T e I C T ⋅Φ⋅= （单位m N ⋅） T C 为转矩常数aZn C P T ⋅⋅=π2 （P n —磁极对数，Z —电枢总有效边数，a —支路对数）4. 常数关系式由于55.9260≈=πe T C C 故 e T C C ⋅=55.9三、直流电机(一) 分类：直流电动机和直流发电机。

直流电动机：直流电能→→机械能 直流发电机：机械能→→直流电能(二) 直流电动机(考点：他励直流电动机【如下图】)I 图5-18直流电动机物理量的正方向与等效电路a) 物理量的参考正方向 b) 等效电路a)b)1. 电压方程：励磁回路：f f f I R U =电枢回路：a a a a I R E U += (特点：a a E U >) (a R ——包括电枢绕组和电刷压降的等效电阻 a E ——直流电机感应电动势)其中 ΦnC E e a =2. 转矩方程：0L e T T T +=3. 功率方程：○1输入电功率→电磁功率 输入电功率1P =励磁回路输入电功率f P +电枢回路输入电功率a P(注意：一般题目没有给出励磁信息，那么输入电功率=电枢回路输入电功率)电枢回路输入电功率a P =电磁功率em P +铜耗功率Cua p ∆ 励磁回路输入的电功率：2f f f f f I R I U P ==电枢回路输入的电功率：()Cua em 2a a a a a a a a a a a p P I R I E I I R E I U P ∆+=+=+== (2a a Cua I R p =∆——电枢回路的铜耗 a a em I E P =——电机的电磁功率)且有ωωωe a p a p a p a a π2π2606060T ΦI aZn ΦI a Z n ΦnI Z n I E ==⋅== 即ωe a a T I E =（原本基础公式为a e ΦI C T T =）而由上式可得电动机电磁转矩的另一种计算公式：n Pn P P T em em eme 55.960π2===ω 故n PT em e 55.9=（em P 的取值单位为w 才适用）nP T eme 9550=（em P 的取值单位为kW 才适用） ○2电磁功率→输出机械功率 电磁功率=机械功率=机械空载功率(损耗)+机械负载功率(输出功率)由于0L e T T T +=和ωe T P em = 故 ωωωL 0e T T T += L 0em P p P +∆=L P ——电机的机械负载功率0p ∆——电机的空载损耗，包括机械摩擦损耗m p ∆和铁心损耗Fe p ∆○3输入电功率1P →输出机械功率2P 电功率电磁功率机械功率P 1P em P 2p Cua p Fe p mec p CufCufp ∆Cuap ∆Fep ∆mp ∆图5-19直流电动机的功率图p P P p p p p P p p P P P ∑∆+=+∆+∆+∆+∆=+∆+∆=+=22add m Fe Cu em Cua Cuf a f 1式中2P ——电动机的输出功率，有P2=PL ；add p ∆——电动机的附加损耗，是未被包括在铜耗、铁耗和机械损耗之内的其他损耗； p ∑∆——电动机的总损耗，并有add 02a a 2f f add m Fe Cua Cuf p p I R I R p p p p p p ∆+∆++=∆+∆+∆+∆+∆=∑∆故电动机的效率为：p P pP P ∑∆+∑∆-==2121η4. 工作特性：5. 如何避免造成“飞车”？ 答：直流电动机在使用时一定要保证励磁回路连接可靠，绝不能断开。

一、单选题1.直流电动机采用降低电源电压的方法起动，其目的是：（）A、为了使起动过程平稳B、为了减小起动电流C、为了减小起动转矩答案： B2.变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流：（）A、增加B、减少C、不变D、基本不变答案： B3.如果并励直流发电机的转速上升20%，则空载时发电机的端电压U0升高（）。

A、20%B、大于20%C、小于20%答案： B4.电力拖动系统运动方程式中的GD2反映了：（）A、旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见B、系统机械惯性的大小，它是一个整体物理量C、系统储能的大小，但它不是一个整体物理量答案： B5.异步电动机气隙较大，则电动机的（）。

A、励磁电流较小，功率因数较底B、励磁电流较大，功率因数较高C、励磁电流较大，功率因数较低D、励磁电流较小，功率因数较高答案： C6.一台变压器原边接在额定电压的电源上，当副边带纯电组负载时，则从原边输入的功率：（）A、只包含有功功率B、只包含无功功率C、既有有功功率，又有无功功率D、为零答案： C7.当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（）A、能耗制动状态B、反接制动状态C、回馈制动状态答案： B8.起重机类机械平移时产生的负载转矩是（）A、反抗性恒转矩负载机械特性B、位能性恒转矩负载机械特性C、恒功率负载机械特性D、通风机负载机械特性答案： A9.频率为40Hz的二十极交流电机，旋转磁势的同步转速为（）r/min。

A、2400B、2000C、120D、240答案： D10.直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）A、去磁B、助磁C、不去磁也不助磁答案： C11.金属切削机床产生的负载转矩是（）A、反抗性恒转矩负载机械特性B、位能性恒转矩负载机械特性C、恒功率负载机械特性D、通风机负载机械特性答案： C12.异步电动机要实现回馈制动，则应满足如下条件（）A、转子转速应小于旋转磁场转速，且同向B、转子转速应等于旋转磁场转速，且同向C、转子转速应小于旋转磁场转速，且反向D、转子转速应大于旋转磁场转速，且同向答案： D13.三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（）A、Sm减小，Tm增大B、Sm增大，Tm 不变C、Sm增大，Tm减小D、Sm减小，Tm减小答案： B14.一台变压器在（）时效率最高。

电机及拖动基础知识要点复习电机复提纲第一章：概念：主磁通、漏磁通、磁滞损耗、涡流损耗。

磁路的基本定律：安培环路定律：XXX。

磁路的欧姆定律：作用在磁路上的磁动势F等于磁路内的磁通量Φ乘以磁阻Rm。

磁路与电路的类比：与电路中的欧姆定律在形式上十分相似。

E=IR。

磁路的基尔霍夫定律：1）磁路的基尔霍夫电流定律：穿出或进入任何一闭合面的总磁通恒等于零。

2）磁路的基尔霍夫电压定律：沿任何闭合磁路的总磁动势恒等于各段磁路磁位差的代数和。

第二节常用铁磁材料及其特性铁磁材料：1、软磁材料：磁滞回线较窄。

剩磁和矫顽力都小的材料。

软磁材料磁导率较高，可用来制造电机、变压器的铁心。

2、硬磁材料：磁滞回线较宽。

剩磁和矫顽力都大的铁磁材料称为硬磁材料，可用来制成永久磁铁。

铁心损耗：1、磁滞损耗——材料被交流磁场反复磁化，磁畴相互摩擦而消耗的能量。

2、涡流损耗——铁心内部由于涡流在铁心电阻上产生的热能损耗。

3、铁心损耗——磁滞损耗和涡流损耗之和。

第二章：一、换向：尽管电枢在转动，但处于同一磁极下的线圈边中电流方向应始终不变，即进行所谓的“换向”。

二、直流电机的应用：作为电动机运行——在直流电机的两电刷端上加上直流电压，电枢旋转，拖动生产机械旋转，输出机械能；作为发动机运行——用原动机拖动直流电机的电枢，电刷端引出直流电动势，作为直流电源，输出电能。

三、直流电机的主要结构：定子的主要作用是产生磁场，转子又称为“电枢”，作用是产生电磁转矩和感应电动势。

要实现机电能量转换，电路和磁路之间必须在相对运动，所以旋转电机必须具备静止的和转动的两大部分，且静止和转动部分之间要有一定的间隙（称为：气隙）。

四、直流电机的铭牌数据：直流电机的额定值有：1、额定功率PN(kW)；2、额定电压UN(V)；3、额定电流IN(A)；4、额定转速nN(r/min)；5、额定励磁电压UfN(V)。

五、直流电机电枢绕组的基本形式：直流电机电枢绕组的基本形式有两种：一种叫单叠绕组，另一种叫单波绕组。

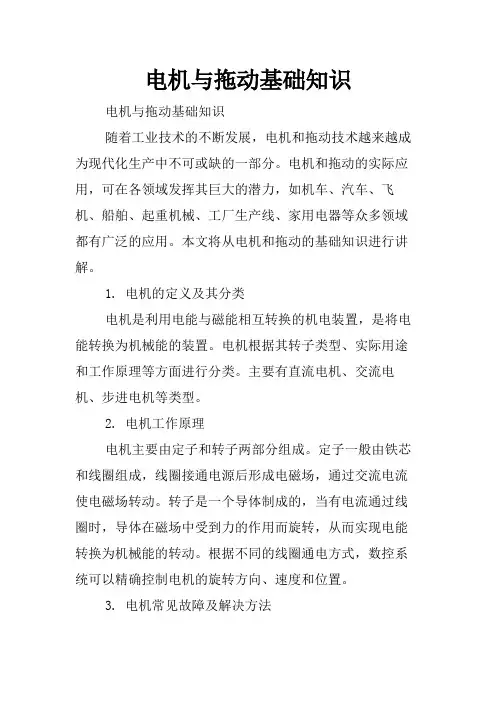

电机与拖动基础知识电机与拖动基础知识随着工业技术的不断发展，电机和拖动技术越来越成为现代化生产中不可或缺的一部分。

电机和拖动的实际应用，可在各领域发挥其巨大的潜力，如机车、汽车、飞机、船舶、起重机械、工厂生产线、家用电器等众多领域都有广泛的应用。

本文将从电机和拖动的基础知识进行讲解。

1. 电机的定义及其分类电机是利用电能与磁能相互转换的机电装置，是将电能转换为机械能的装置。

电机根据其转子类型、实际用途和工作原理等方面进行分类。

主要有直流电机、交流电机、步进电机等类型。

2. 电机工作原理电机主要由定子和转子两部分组成。

定子一般由铁芯和线圈组成，线圈接通电源后形成电磁场，通过交流电流使电磁场转动。

转子是一个导体制成的，当有电流通过线圈时，导体在磁场中受到力的作用而旋转，从而实现电能转换为机械能的转动。

根据不同的线圈通电方式，数控系统可以精确控制电机的旋转方向、速度和位置。

3. 电机常见故障及解决方法电机在使用过程中常会发生故障，主要有过热、绕组烧坏、转子卡死等问题。

出现故障时需根据具体情况进行检查，解决故障。

如果出现过热现象，可以主要从散热方面优化解决，如加装风扇、更换散热片等方法。

出现绕组烧坏问题，则需要更换绕组。

出现转子卡死时，则需检查转子轴承是否过紧，是否需要加油等。

4. 拖动的定义及其分类拖动是利用电机、液压传动等力源，将驱动动力传至被驱动机械的一种动力集成技术系统。

根据实际用途和结构分类，主要有常规机械传动、电子传动、液压传动和气动传动等类型。

5. 拖动的应用领域拖动技术具有广阔的应用领域，主要应用于汽车、飞机、船舶、工厂生产线以及其他各类机械设备等领域。

相对传统的机械传动方式，拖动技术更为智能化和数字化，可以准确地控制时间、速度和位置等参数，提高生产效率和产品质量水平。

6. 拖动的优势和发展方向相对于机械传动等传统动力传输方式，拖动技术具有以下明显的优势：控制系统更加灵活智能、传动效率更高、整体结构更紧凑、使用寿命更长等。

《电机与拖动基础（第2版）》汤天浩（习题解答）电机与拖动基础第⼀章电机的基本原理 (1)第⼆章电⼒拖动系统的动⼒学基础 (7)第三章直流电机原理 (14)第四章直流电机拖动基础 (17)第五章变压器 (36)第六章交流电机的旋转磁场理论 (54)第七章异步电机原理 (55)第⼋章同步电机原理 (64)第九章交流电机拖动基础 (76)第⼗章电⼒拖动系统电动机的选择 (91)第⼀章电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。

1-2 答：1-3 电与磁存在三个基本关系，分别是1-4 （1）电磁感应定律：如果在闭合磁路中磁通随时间⽽变化，那么将在线圈中感应出电动势。

感应电动势的⼤⼩与磁通的变化率成正⽐，即1-5 tΦN e d d -= 1-6 感应电动势的⽅向由右⼿螺旋定则确定，式中的负号表⽰感应电动势试图阻⽌闭合磁路中磁通的变化。

1-7 （2）导体在磁场中的感应电动势：如果磁场固定不变，⽽让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产⽣感应电动势。

这种导体在磁场中运动产⽣的感应电动势的⼤⼩由下式给出1-8 Blv e =1-9 ⽽感应电动势的⽅向由右⼿定则确定。

1-10 （3）载流导体在磁场中的电磁⼒：如果在固定磁场中放置⼀个通有电流的导体，则会在载流导体上产⽣⼀个电磁⼒。

载流导体受⼒的⼤⼩与导体在磁场中的位置有关，当导体与磁⼒线⽅向垂直时，所受的⼒最⼤，这时电磁⼒F 与磁通密度B 、导体长度l 以及通电电流i 成正⽐，即1-11 Bli F =1-12 电磁⼒的⽅向可由左⼿定则确定。

1-131-14 通过电路与磁路的⽐较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。

1-15答：1-16磁路是指在电⼯设备中，⽤磁性材料做成⼀定形状的铁⼼，铁⼼的磁导率⽐其他物质的磁导率⾼得多，铁⼼线圈中的电流所产⽣的磁通绝⼤部分将经过铁⼼闭合，这种⼈为造成的磁通闭合路径就称为磁路。

电机与拖动基础(少学时）邱阿瑞主编课程讲义绪论0.1电机与拖动的基本概念0.1.1几个相关概念电机：是以电磁感应和电磁力定律为基本工作原理进行电能的传递或机电能量转换的机械。

拖动：原动机带动生产机械运动叫做拖动。

电力拖动：由电动机来拖动生产机械运行的系统，称为电力拖动。

0.1.2 电机在国民经济中的作用：1. 电能的生产、传输和分配中的主要设备2. 各种生产机械和装备的动力设备3. 自动控制系统中的重要元件绪论0.1.3 电机的分类（P1第一、第五段）发电机电动机变压器控制电机就能量转换的功能来看静止电机（变压器）旋转电机按学科的不同直流电机交流电机根据应用场合的要求和电源的不同电机的分类0.1.4 电力拖动系统构成框图电力拖动装置可分为电动机、工作机构、控制设备及电源等四个组成部分。

绪论❖0.2本课程的性质和内容电机学+电力拖动基础=本课程❖0.3本课程内容的学时安排（P3）第1章电力拖动系统动力学❖1.1 电力拖动系统的运动方程式记忆相关方程，会根据方程判断系统的运动状态❖1.2 负载转矩和飞轮矩的折算旋转、平移、升降运动的折算❖1.3负载转矩特性恒转矩、恒功率、通风机与泵类三类负载特性1.1 电力拖动系统的运动方程式❖在许多情况下，电动机与工作机构并不同轴，而在二者之间有传动机构，它把电动机的运动经过中间变速或变换运动方式后再传给生产机械的工作机构，一般来说，比较经典的电力拖动系统有以下几种运动形式：❖①单轴旋转拖动系统❖②多轴旋转拖动系统❖③多轴旋转加平移运动的拖动系统❖④多轴旋转加升降运动的拖动系统1.1.1 单轴旋转拖动系统正方向的规定❖左侧图中，电磁转矩T(N.m)和转速n （r/min ）的正方向相同。
