机械原理第二章第三章课后答案

机械原理课后答案第2章第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。

2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。

2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。

2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。

2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17页。

2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。

2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答：参考教材20~21页。

2-9 任选三个你身边已有的或能观察到的下列常用装解：342511f=⨯-⨯-=A为复合铰链（b）解：（1）图示机构在D处的结构与图2-1所示者一致，经分析知该机构共有7个活动构件，8个低副(注意移动副F与F’，E与E’均只算作一个移动副)，2个高副；因有两个滚子2、4，所以有两个局部自由度，没有虚约束，故机构的自由度为F=3n- (2p l+p h- p’)- F’=3ⅹ7- (2ⅹ8+2-0)- 2=1 （2）如将D处结构改为如图b所示形式，即仅由两个移动副组成。

注意，此时在该处将带来一个虚约束。

因为构件3、6和构件5、6均组成移动副，均要限制构件6在图纸平面内转动，这两者是重复的，故其中有一个为虚约束。

习题解答第一章绪论1-1 答：1 ）机构是实现传递机械运动和动力的构件组合体。

如齿轮机构、连杆机构、凸轮机构、螺旋机构等。

2 ）机器是在组成它的实物间进行确定的相对运动时，完成能量转换或做功的多件实物的组合体。

如电动机、内燃机、起重机、汽车等。

3 ）机械是机器和机构的总称。

4 ）a. 同一台机器可由一个或多个机构组成。

b. 同一个机构可以派生出多种性能、用途、外型完全不同的机器。

c. 机构可以独立存在并加以应用。

1-2 答：机构和机器，二者都是人为的实物组合体，各实物之间都具有确定的相对运动。

但后者可以实现能量的转换而前者不具备此作用。

1-3 答：1 ）机构的分析：包括结构分析、运动分析、动力学分析。

2 ）机构的综合：包括常用机构设计、传动系统设计。

1-4 略习题解答第二章平面机构的机构分析2－1 ～2－5 （答案略）2-6(a) 自由度F＝1 (b) 自由度F＝1(c) 自由度F＝12-7题2 －7 图F ＝3 × 7 －2 × 9 －2 ＝12 -8a) n ＝7 ＝10 ＝0 F ＝3×7－2×10 ＝1b) B 局部自由度n ＝3 ＝3 ＝2 F＝3×3 －2×3－2＝1c) B 、D 局部自由度n ＝3 ＝3 ＝2 F＝3×3 －2×3－2 ＝1d) D( 或C) 处为虚约束n ＝3 ＝4 F＝3×3 －2×4＝1e) n ＝5 ＝7 F＝3×5－2×7＝1f) A 、B 、C 、E 复合铰链n ＝7 ＝10 F ＝3×7－2×10 ＝1g) A 处为复合铰链n ＝10 ＝14 F ＝3×10 －2×14＝2h) B 局部自由度n ＝8 ＝11 ＝1 F ＝3×8－2×11－1 ＝1i) B 、J 虚约束C 处局部自由度n ＝6 ＝8 ＝1 F ＝3×6 －2×8－1＝1j) BB' 处虚约束A 、C 、D 复合铰链n ＝7 ＝10 F ＝3×7－2×10＝1 k) C 、D 处复合铰链n＝5 ＝6 ＝2F ＝3×5－2×6－2 ＝1l) n ＝8 ＝11 F ＝3×8－2×11 ＝2m) B 局部自由度I 虚约束4 杆和DG 虚约束n ＝6 ＝8 ＝1 F ＝3×6－2×8－1 ＝12-9a) n ＝3 ＝4 ＝1 F ＝3 × 3 －2 × 8 －1 ＝0 不能动。

机械原理作业(部分答案)第一章结构分析作业1.2 解：F = 3n－2P L－P H = 3×3－2×4－1= 0该机构不能运动，修改方案如下图：1.2 解：（a）F = 3n－2P L－P H = 3×4－2×5－1= 1 A点为复合铰链。

（b）F = 3n－2P L－P H = 3×5－2×6－2= 1B、E两点为局部自由度, F、C两点各有一处为虚约束。

（c）F = 3n－2P L－P H = 3×5－2×7－0= 1 FIJKLM为虚约束。

1.3 解：F = 3n－2P L－P H = 3×7－2×10－0= 11）以构件2为原动件，则结构由8－7、6－5、4－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图a)。

2）以构件4为原动件，则结构由8－7、6－5、2－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图b)。

3）以构件8为原动件，则结构由2－3－4－5一个Ⅲ级杆组和6－7一个Ⅱ级杆组组成，故机构为Ⅲ级机构(图c)。

(a) (b) (c)第二章 运动分析作业2.1 解：机构的瞬心如图所示。

2.2 解：取mmmm l /5=μ作机构位置图如下图所示。

1.求D 点的速度V D13P D V V =而 25241314==P P AE V V E D ，所以 s mm V V E D /14425241502524=⨯==2. 求ω1s r a d l V AE E /25.11201501===ω3. 求ω2因 98382412141212==P P P P ωω ，所以s rad /46.0983825.1983812=⨯==ωω 4. 求C 点的速度V Csmm C P V l C /2.10154446.0242=⨯⨯=⨯⨯=μω2.3 解：取mmmm l /1=μ作机构位置图如下图a 所示。

1. 求B 2点的速度V B2V B2 =ω1×L AB =10×30= 300 mm/s 2.求B 3点的速度V B3V B3 ＝ V B2 ＋ V B3B2大小 ？ ω1×L AB ？ 方向 ⊥BC ⊥AB ∥BC 取mm s mm v /10=μ作速度多边形如下图b 所示，由图量得：mmpb 223= ，所以smm pb V v B /270102733=⨯=⨯=μ由图a 量得：BC=123 mm , 则mmBC l l BC 1231123=⨯=⨯=μ3. 求D 点和E 点的速度V D 、V E利用速度影像在速度多边形，过p 点作⊥CE ，过b 3点作⊥BE ，得到e 点；过e 点作⊥pb 3，得到d 点 , 由图量得：mmpd 15=，mmpe 17=，所以smm pd V v D /1501015=⨯=⨯=μ ， smm pe V v E /1701017=⨯=⨯=μ；smm b b V v B B /17010173223=⨯=⨯=μ4. 求ω3s rad l V BC B /2.212327033===ω5. 求n B a 222212/30003010smm l a AB n B =⨯=⨯=ω6. 求3B aa B3 ＝ a B3n ＋ a B3t ＝ a B2 ＋ a B3B2k ＋ a B3B2τ 大小 ω32L BC ？ ω12L AB 2ω3V B3B2 ？方向 B →C ⊥BC B →A ⊥BC ∥BC 22233/5951232.2s mm l a BC n B =⨯=⨯=ω223323/11882702.222s mm V a B B k B B =⨯⨯=⨯=ω取mm s mm a 2/50=μ作速度多边形如上图c 所示，由图量得：mmb 23'3=π ，mmb n 20'33=,所以233/11505023's mm b a a B =⨯=⨯=μπ2333/10005020's mm b n a at B =⨯=⨯=μ7. 求3α233/13.81231000s rad l a BC tB ===α8. 求D 点和E 点的加速度a D 、a E利用加速度影像在加速度多边形，作e b 3'π∆∽CBE ∆, 即 BE eb CE e CB b 33''==ππ，得到e 点；过e 点作⊥3'b π，得到d 点 , 由图量得：mme 16=π，mmd 13=π，所以2/6505013s mm d a a D =⨯=⨯=μπ ，2/8005016s mm e a a E =⨯=⨯=μπ 。

机械原理课后全部习题答案目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

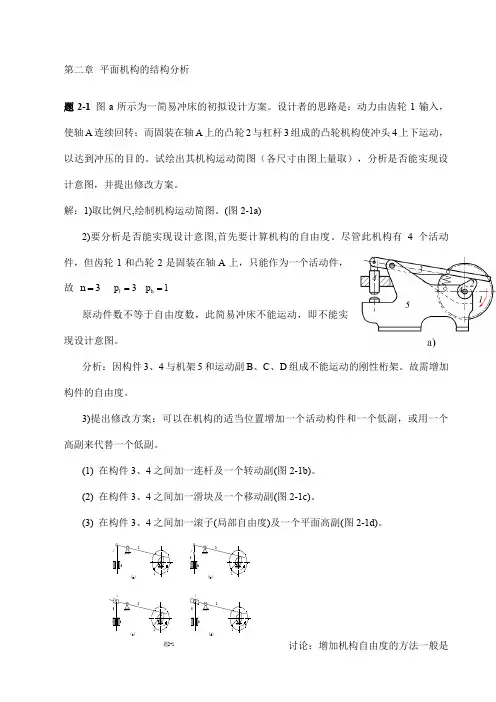

第二章 平面机构的结构分析题2-1 图a 所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。

解：1)取比例尺,绘制机构运动简图。

(图2-1a)2)要分析是否能实现设计意图,首先要计算机构的自由度。

尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。

分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。

故需增加构件的自由度。

3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。

(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。

(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。

(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。

在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。

用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。

题2-2 图a 所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

试绘制其机构运动简图，并计算自由度。

解：分析机构的组成：此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组成。

第2章2-1 何谓构件何谓运动副及运动副元素运动副是如何进行分类的答：参考教材5~7页。

2-2 机构运动简图有何用处它能表示出原机构哪些方面的特征答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。

2-3 机构具有确定运动的条件是什么当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况答：参考教材12~13页。

2-4 何谓最小阻力定律试举出在机械工程中应用最小阻力定律的1、2个实例。

2-5 在计算平面机构的自由度时，应注意哪些事项答：参考教材15~17页。

2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗为什么答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-7 何谓机构的组成原理何谓基本杆组它具有什么特性如何确定基本杆组的级别及机构的级别答：参考教材18~19页。

2-8 为何要对平面高副机构进行“高副低代"“高副低代”应满足的条件是什么答：参考教材20~21页。

2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。

1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。

2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副试画出仿腿部机构的机构运动简图，并计算其自由度。

2-11图示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图(各尺寸由图上量取)，分析是否能实现设计意图，并提出修改方案。

机械原理课后全部习题答案目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

第二章 机构的结构分析题2-11 图a 所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。

解：1)取比例尺,绘制机构运动简图。

(图2-11a)2)要分析是否能实现设计意图,首先要计算机构的自由度。

尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。

分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。

故需增加构件的自由度。

3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。

(1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。

(2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。

(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。

题2-11讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。

用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。

题2-12 图a 所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

试绘制其机构运动简图，并计算自由度。

《机械原理》课后习题答案第2章（P27）2-2 计算下列机构的自由度，如遇有复合铰链、局部自由度、虚约束等加以说明。

（a）n=3，p l=3 F=3*3-2*3=3（b）n=3，p l=3，p h=2 F=3*3-2*3-2=1 （B处有局部自由度）（c）n=7，p l=10 F=3*7-2*10=1（d）n=4，p l=4，p h=2 F=3*4-2*4-2=2 （A处有复合铰链）（e）n=3，p l=4 F=3*3-2*4=1 （A或D处有虚约束）（f）n=3，p l=4 F=3*3-2*4=1 （构件4和转动副E、F引入虚约束）（g）n=3，p l=5 F=(3-1)*3-(2-1)*5=1 （有公共约束）（h）n=9，p l=12，p h=2 F=3*9-2*12-2=1 （M处有复合铰链，C处有局部自由度）2-3 计算下列机构的自由度，拆杆组并确定机构的级别。

（a）n=5，p l=7 F=3*5-2*7=1由于组成该机构的基本杆组的最高级别为Ⅱ级杆组，故此机构为Ⅱ级机构。

（b）n=5，p l=7 F=3*5-2*7=1此机构为Ⅱ级机构。

（c）n=5，p l=7 F=3*5-2*7=1拆分时只须将主动件拆下，其它构件组成一个Ⅲ级杆组，故此机构为Ⅲ级机构。

2-4 验算下列运动链的运动是否确定，并提出具有确定运动的修改方案。

（a）n=3，p l=4，p h=1 F=3*3-2*4-1=0 该运动链不能运动。

修改方案如下图所示：（b）n=4，p l=6 F=3*4-2*6=0 该运动链不能运动。

修改方案如下图所示：或第3章（P42）3-2 下列机构中，已知机构尺寸，求在图示位置时的所有瞬心。

（a）（b）（c）(a) v3=v P13=ω1P14P13μl3-6 在图示齿轮连杆机构中，三个圆互作纯滚，试利用相对瞬心P13来讨论轮1与轮3的传动比i13。

第5章（P80）5-2 一铰接四杆机构（2）机构的两极限位置如下图：（3）传动角最大和最小位置如下图：5-3题略解：若使其成为曲柄摇杆机构，则最短杆必为连架杆，即a 为最短杆。

机械原理课后全部习题解答文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]《机械原理》习题解答机械工程学院目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征机器通常由哪三部分组成各部分的功能是什么2）、机器与机构有什么异同点3）、什么叫构件什么叫零件什么叫通用零件和专用零件试各举二个实例。

4）、设计机器时应满足哪些基本要求试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件 2）、构件 3）、代替机械功 4）、相对运动 5）、传递转换6）、运动制造 7）、预定终端 8）、中间环节 9）、确定有用构件3判断题答案1）、√ 2）、√ 3）、√ 4）、√ 5）、× 6）、√ 7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

第一章绪论一、教学要求（1）明确本课程研究的对象和内容，及其在培养机械类高级工程技术人才全局中的地位、任务和作用。

（2）对机械原理学科的发展现状有所了解。

二、主要内容1．机械原理课程的研究对象机械原理（Theory of Machines and Mechanisms）是以机器和机构为研究对象，是一门研究机构和机器的运动设计和动力设计，以及机械运动方案设计的技术基础课。

机器的种类繁多，如内燃机、汽车、机床、缝纫机、机器人、包装机等，它们的组成、功用、性能和运动特点各不相同。

机械原理是研究机器的共性理论，必须对机器进行概括和抽象内燃机与机械手的构造、用途和性能虽不相同，但是从它们的组成、运动确定性及功能关系看，都具有一些共同特征：（1）人为的实物（机件）的组合体。

（2）组成它们的各部分之间都具有确定的相对运动。

（3）能完成有用机械功或转换机械能。

机构是传递运动和动力的实物组合体。

最常见的机构有连杆机构、凸轮机构、齿轮机构、间歇运动机构、螺旋机构、开式链机构等。

它们的共同特征是：（1）人为的实物（机件）的组合体。

（2）组成它们的各部分之间都具有确定的相对运动。

2．机械原理课程的研究内容1、机构的分析1）机构的结构分析（机构的组成、机构简图、机构确定运动条件等）；2）机构的运动分析（机构的各构件的位移、速度和加速度分析等）；3）机构的动力学分析（机构的受力、效率、及在外力作用下机构的真实运动规律等）；2、机构的综合（设计）：创新的过程1）常用机构的设计与分析（连杆机构、凸轮机构、齿轮机构、常用间歇机构等）；2）传动系统设计（选用、组装、协调机构）通过对机械原理课程的学习，应掌握对已有的机械进行结构、运动和动力分析的方法，以及根据运动和动力性能方面的设计要求设计新机械的途径和方法。

3 机械原理课程的地位和作用机械原理是以高等数学、物理学及理论力学等基础课程为基础的，研究各种机械所具有的共性问题；它又为以后学习机械设计和有关机械工程专业课程以及掌握新的科学技术成就打好工程技术的理论基础。

第一章机构的结构分析2－3.计算下列各机构的自由度。

注意分析其中的虚约束、局部自由度合复合铰链等。

题图１－４c所示机构，导路ＡＤ⊥ＡＣ、ＢＣ＝ＣＤ／２＝ＡＢ。

该机构可有多种实际用途，可用于椭圆仪，准确的直线轨迹产生器，或作为压缩机或机动马达等。

题图１－４d为一大功率液压动力机。

其中ＡＢ＝Ａ｀Ｂ｀，ＢＣ＝Ｂ｀Ｃ｀，ＣＤ＝Ｃ｀Ｄ｀，ＣＥ＝Ｃ｀Ｅ｀，且Ｅ、Ｅ｀处于滑块移动轴线的对称位置。

答c)为轨迹重合虚约束，可认为ＡＢ杆或滑块之一构成虚约束。

Ｆ＝３×３－２×４＝１;d)对称的上部分或下部分构成虚约束。

Ｆ＝３×５－２×７＝１.2－2．试计算下列机构的自由度,如有局部自由度、虚约束或复合铰链，请指出。

e）答案：a)Ｆ＝３×７－２×１０＝１．注意其中的Ｃ、Ｇ、Ｄ、Ｈ点并不是复合铰链。

b)Ｆ＝３×５－２×７＝１C）Ｆ＝３×７－２×１０＝１其中Ｃ点为复合铰链，分别由2、３、４构件在Ｃ点构成复合铰。

d)Ｆ＝３×３－２×３－２＝１或者Ｆ＝３×５－２×５－２－２＝１其中Ｂ、Ｄ处的滚子具有局部自由度。

(e) F=3×9－2×12－1－1=1或者：F=3×8－2×11－1=1（注意：BCD组成的三角形为一个构件）其中B点为局部自由度2-3试计算如图所示各平面高副机构的自由度,如有局部自由度、虚约束或复合铰链，请指出。

答：C点为局部自由度，E、F其中一点为虚约束。

F= 3×5－2×6－1－1=1或者：F=3×4－2×5－1=1第三章平面连杆机构及其分析与设计3－1．试求题图所示各机构在图示位置时全部瞬心的位置．答案：瞬心P 12在A 点 瞬心P 23、 P 24均在B 点 瞬心P 34在C 点 P 14、 P 13均在垂直导路的无 瞬心P 23、 P 13均在B 点 穷远处 瞬心P 14、 P 24均在D 点3-5在图示的齿轮-连杆组合机构中，试用瞬心法求齿轮1与齿轮3的传动比31/ωω。

机械原理课后习题及参考答案第二章机构的结构分析2-2 图2-38所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

4351 2解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，不合理，改为以下几种结构均可：2-3 图2-396为连杆；7为齿轮及偏心轮；8为机架；9为压头。

试绘制其机构运动简图，并计算其自由度。

O齿轮及偏心轮ωA齿轮及凸轮BEFDC压头机架连杆滑杆滑块摆杆滚子解答：n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 = 12-6 试计算图2-42所示凸轮—连杆组合机构的自由度。

解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束b)a)A EMDFELKJIFBCCDBA2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。

BDCA(a)CDBA(b)解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链 b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-8 试计算图2-44所示刹车机构的自由度。

并就刹车过程说明此机构自由度的变化情况。

解答：① 当未刹车时，F=3⨯6-2 ⨯8=2② 在刹车瞬时，F=3⨯5-2⨯7=1，此时构件EFG 和车轮接触成为一体，位置保持不变，可看作为机架。

③ 完全刹死以后，F=3⨯4-2⨯6=0，此时构件EFG 、HIJ 和车轮接触成为一体，位置保持不变，可看作为机架。
