6/10kV 中压开关柜采购技术协议买方（甲方）：卖方（乙方）：目录总则 (1)1 –工作范围 (1)1.1 目的 (1)1.2 工作范围 (1)2 –技术要求 (2)2.1范围 (2)2.2卖方的责任 (2)2.3规范性引用文件 (2)2.4产品设计要求 (5)2.6防腐 (13)2.7铭牌和标牌 (13)2.8卖方文件 (13)2.9其它 (14)2.10数据表 (15)2.11开关柜配置一览表 (15)6/10kV中压开关柜采购技术协议总则为做好中国石化主要电气设备的采购工作，统一中国石化行业主要电气设备采购技术要求，特制订本技术协议。

本技术协议适用于中国石化集团公司各下属企业及中国石化股份公司各分子公司的相关电气设备采购。

1 –工作范围1.1 目的本技术协议适用于镇海乙烯项目6（10）kV中压开关柜的采购。

1.2 工作范围备注：:详细技术参数以单线图为准。

2 –技术要求2.1范围本技术规定为6（10）kV移开式、金属铠装中置式开关柜（以下简称开关柜）设计、选材、制造、检查和试验的最基本要求。

2.2卖方的责任2.2.1本技术规定与相关法规、标准、数据表、图纸、询价文件等之间的任何矛盾应由买方负责澄清。

2.2.2不允许用假设来掩盖数据的不足，卖方有责任由买方或其它渠道获取可靠数据。

2.2.3为确保设备正确的安装、操作及维修，卖方应提供所有必须的或附加的设备、专用工具和备件的清单。

即使这些设备在图纸、技术规定或数据表中未列出。

2.2.4卖方应提供对公用工程的要求及消耗量表。

例如辅助的交流、直流电源；冷却空气等。

2.2.5卖方应列出并充分描述本技术规定、数据表、图纸等与相关标准的不同点。

2.2.6开关柜应根据买方最终确认的图纸制造，买方的确认并不能解除卖方对其图纸的完整性及正确性应负的责任。

2.3规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。

凡注日期的引用文件，其随后所有的修改单或修改版均不适用本规定，凡是不注日期或修改号（版次）的引用文件，其最新版本适用于本规定。

2.3.1行业标准DL/T 402-1999 交流高压断路器订货技术条件DL 403-91 10～35户内高压真空断路器订货技术条件DL/T 404-97 户内交流高压开关柜订货技术条件DL/T 539-93 户内交流高压开关柜和元部件凝露及污秽试验订货技术条件DL/T 620-1997 交流电气装置的过电压保护和绝缘配合SD 318-89 高压开关柜闭锁装置技术条件SDJ9-87 电测量仪表装置设计技术规程2.3.2国家标准GB 311.1-1997 高压输变电设备的绝缘配合GB 1207-1997 电压互感器GB 1208-1997 电流互感器GB 1984-1989 交流高压断路器GB 1985-1989 交流高压隔离开关和接地开关GB/T 2681-1981 电工成套装置中的导线颜色GB 3906-1991 3~35kV交流金属封闭式开关设备GB/T7676.1-9-1998 直接作用模拟指示电测量仪表及其附件第1部分–第9部分GB/T11022-1999 高压开关设备和控制设备标准的共同技术要求GB 11032-2000 交流无间隙金属氧化物避雷器GB 14285-1993 继电保护及安全自动装置技术规程GB 50062-92 电力装置的继电保护和自动装置设计规范2.3.3国际标准IEC 60044-1-2003 Instrument transformers - Part 1: Current transformersIEC 60044-2-2003 Instrument transformers - Part 2 : Inductive voltagetransformersIEC 60051 Direct acting indicating analogue electrical measuringinstruments and their accessoriesIEC 60056 High-voltage switchgear A.C. circuit-breakersIEC 60255-1989 Electrical relaysIEC 60265-1998 High-voltage switches - Part 1: Switches for rated voltagesabove 1 kV and less than 52 kVIEC 60269 Low-voltage fusesIEC 60282-1-2002 High-voltage fuses - Part 1: Current-limiting fusesIEC 60298 A.C. metal-enclosed switchgear and controlgear for ratedvoltages above 1 kV and up to and incl. 52 kVIEC 60445-1999 Basic and safety principles for man-machine interface,marking and identification - Identification of equipmentterminals and of terminations of certain designatedconductors, including general rules for an alphanumericsystemIEC 60470-2000 High-voltage alternating current contactors andcontactor-based motor-startersIEC 60473 Dimensions for panel-mounted indicating and recordingelectrical measuring instrumentsIEC 60529-2001 Degrees of protection provided by enclosures (IP Code)IEC 60688-1992 Electrical measuring transducers for converting A.C. electricalquantities to analogue or digital signalsIEC 60694-2001 Corrigendum 1 - Common specifications for high-voltageswitchgear and controlgear standardsIEC/TR 60932-1988 Additional requirements for enclosed switchgear andcontrolgear from 1 kV to 72.5 kV to be used in severe climaticconditionsIEC 60947-2-2003 Low-voltage switchgear and controlgear - Part 2:Circuit-breakersIEC 60186-1987 Voltage transformersIEC 62052-11-2003 Electricity metering equipment (AC) - General requirements,tests and test conditions - Part 11: Metering equipmentIEC 62053-11-2003 Electricity metering equipment (A.C.) - Particular requirements- Part 11: Electromechanical meters for active energy (classes0,5, 1 and 2)IEC 62271-100-2003 High-voltage switchgear and controlgear - Part100:High-voltage alternating-current circuit-breakersIEC 62271-102-2003 High-voltage switchgear and controlgear - Part 102:Alternating current disconnectors and earthing switchesIEC 62271-200-2003 High-voltage switchgear and controlgear - Part 200: A.C.metal-enclosed switchgear and controlgear for rated voltagesabove 1 kV and up to and including 52 kV以上所列标准并非全部标准，它仅指出了主要标准。

规定所列标准、规范如与卖方所执行的标准不一致时，应按较高标准要求执行，且卖方应充分描述本技术规定与相关标准的不同点。

2.4产品设计要求2.4.1使用条件2.4.1.1环境条件开关柜通常工作于划为非爆炸危险环境的封闭的工厂变配电所内。

如无特殊规定，则其环境条件为在IEC 60694，第2.1条中规定的正常使用条件。

2.4.1.2电气条件当电压变化为±10 ％，频率变化为±1 ％时，开关柜应能在无损伤的情况下满足额定技术参数连续正常运行，除非在询价文件中规定了其它参数。

2.4.1.3设计基础数据详见附件2。

2.4.2电气特性开关柜的电气额定值，即：电压、电流、频率、动稳定电流、热稳定电流等，应作为最基本内容表示在单线图和数据表中，这些额定值为在自然通风条件下封闭于外壳内的设备的额定值，设备的额定值应充分考虑外壳内的所有热源，使用时不考虑降容，其中包括主断路器、水平及垂直母排等。

2.4.3安全要求2.4.3.1卖方应描述减少内部故障可能性或降低由此引起的危险所采用的措施，它应符合GB 3906及IEC 62271-200，附录A的要求。

2.4.3.2根据IEC 60529,其最低防护等级如下：(1) 开关柜外部：IP 4X(2) 开关柜内部：IP 2X2.4.3.3在小室门闭合的情况下，应能进行如下操作：(1) 将可移出部件由工作位置移至试验位置/断开位置，反之亦然。

(2) 主开关装置的机械开/断操作。

2.4.3.4闭锁条件为保证安全和设备的正常操作及试验，开关柜应具有“五防”的闭锁功能。

合集下载

开关柜订货技术协议

开关柜订货技术协议

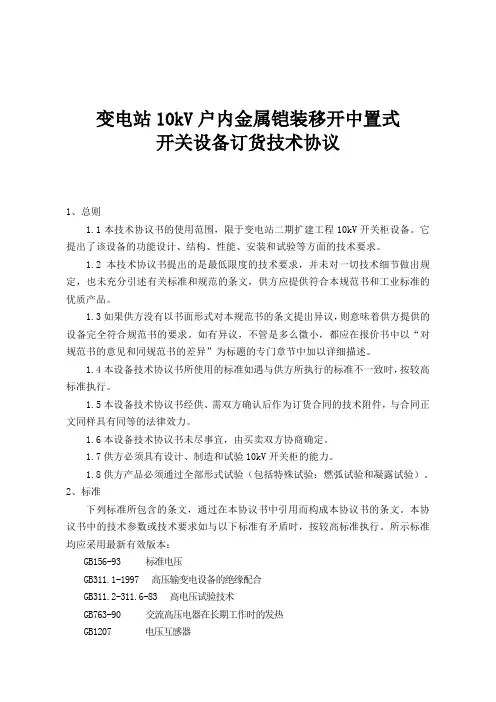

变电站10kV户内金属铠装移开中置式开关设备订货技术协议1、总则1.1本技术协议书的使用范围，限于变电站二期扩建工程10kV开关柜设备。
