低压TSC使用说明书
- 格式:doc
- 大小:300.50 KB
- 文档页数:8
tsc t300a使用手册
(原创实用版)
目录
1.TSC T300A 简介
2.安装与设置
3.使用方法
4.维护与保养
5.故障排除
正文
【TSC T300A 简介】
TSC T300A 是一款高性能的打印机,它具有打印速度快、精度高等特点,广泛应用于各种办公和商业打印需求。
TSC T300A 打印机采用了先进的打印技术,能够满足用户对于高质量打印的需求。
【安装与设置】
在安装 TSC T300A 打印机时,需要先确定打印机的安装位置,确保打印机与电脑的连接线不会被其他设备干扰。
安装完成后,需要对打印机进行设置,包括打印机的 IP 地址、打印机驱动等。
在设置完成后,需要进行测试打印,确保打印机正常工作。
【使用方法】
在使用 TSC T300A 打印机时,需要注意以下几点:首先,确保打印机的电源已经开启;其次,打开需要打印的文档,并选择 TSC T300A 打印机作为打印设备;最后,点击打印按钮,等待打印机完成打印。
【维护与保养】
为了确保 TSC T300A 打印机的正常工作和延长使用寿命,需要定期
进行维护和保养。
主要包括清洁打印机内部和外部的灰尘和污垢,检查打印机的墨盒是否需要更换,以及定期更新打印机的驱动程序等。
【故障排除】
在使用 TSC T300A 打印机时,可能会出现一些故障,例如打印不出、打印模糊等。
对于这些故障,可以通过以下方法进行排除:检查打印机的电源是否开启,检查墨盒是否需要更换,检查打印机的连接线是否正常,以及重新安装打印机的驱动程序等。
www.mcmflow.co.kr Model TSC-Series(Normal open type)User’s ManualTable of Contents1. Overview2. Specifications3. Dimensions4. Wiring diagrams5. Ordering Information6. Usage method7. Handling precaution8. Warranty1. Overview1.1 FeaturesTSC- Series are independently developed (possess various patents) MFC by Original Korean Technology. Depending the model, it can be applied up to 100 bar in pressure,it has characteristic to directly measure and control gas mass flow almost having no problem or no bearing to the pressure and the temperature changes with the sensor principle.TSC Series can practically use from the applied flow ranges of small flow (5sccm) to large flow (2500lpm), and for the special model, it is possible to manufacture MFC that can function in a very small pressure gauges. Nearly 10 years of R&D and production experiences, TSC Series is acknowledged for its product quality that supplies major domestic user companies such as Samsung Electronics, Hynix, and other public enterprises and exporting globally.MFC(mass flow controller) is composed of sensor, actuator, and control circuit. When the flow passes through the MFC, there will be differences in the temperature on top and bottom part of the sensor area that works to decide generating power ratio of the flow, then by comparing with the external setting signal and the power output, MFC automatically opens the valve to control. These consecutive movements make the equal signal.1.3 Major parts – Sensor<Sensor Outline>1. Utilizes tube structures that was made by the ultra-precision processing technology2. Carries two installed precision sensors which help to perform the sensitive sensing.3. Selected sensor structure that can make an absolute external balance.4. Applied structure technology that perfectly harmonizes the tube and bypass.5. Designed to make sure that its characteristics do not change in the long time usage.1.4 Major parts – BypassBypass parts has applied a manufacturing technology that applied the patent technology to give the perfect alignment with guarantee. Flow measurements are done by the sensor, yet most of the flow flows by the bypass and is structured to have an alignment relationship where it can measure the entire flow.2. SpecificationsFlow range 0 ~3000 LPMFlow rate control range 2~100%±1.0% of F.S.Accuracy±0.2% of F.S.Linearlity±0.2% of F.SRepeatablityResponse time less than 1~ 2 secondsWarm up time 15min (precious measurement 30 min)Circuit type AnalogPower supply +15VDC~ +24VDCInput/output signal 4~20mAConnector D-sub 9 pinControl valve type Solenoid valve (Normally Opened)Standard fittings SWLok Type0~50℃( recommended temp. range 15 - 30℃) Operating temperatureMax. operating pressure Max. 100 bar(g)Operating humidity less than 85%RHMaterial SUS316L※NOTEa) Apply the conversion factors when applying for gases other than the nitrogen, and air.For the detailed information, refer to the homepage. (www.mcmflow.co.kr )b) For the detailed specifications per model, refer to the homepage. (www.mcmflow.co.kr)3. Dimensions- Model : TSC-150-VO (unit: mm)※NOTEa) Special specification can be produced.b) For the detailed specifications per model, refer to the homepage. (www.mcmflow.co.kr)4. Wiring diagram* MFC Connector Out View : D-Sub 9 MalePin Number.Function1NC2Output Signal (4-20mA)3Setpoint (4-20mA)4Power Common5NC6NC7Power (+15VDC ~ +24VDC)8Power /Signal/PLC Common9FG※NOTE1. Power common pin must be directly connected by an independent line of the readout box or the common terminal of the electricity supply equipment.2. FG pin must be connected to the sash ground.3. For the detailed specifications, please refer to the homepage. (www.mcmflow.co.kr)4. When you use PLC application you have to join pin8.5. Ordering Information6. Usage method1) Keep attention to the flow and connect to MFC gas line.2) Utilize power supply than can supply more than DC 200mA and exact power to MFC.3) In general, it is okay to use the power supply directly. However, warm up for 15 minutes after supplying the power for the precision purpose.4) Correctly establish the pressure.5) Insert MFC control in.Setting Value(MFC Control in) = Needed flow* 5.000V mfc flow7. Handling precautions1) Within the valve there should never be liquids such as water, oil, vapors.- Each valve must supply clean gas without containing the dust. Dust will deteriorate theaccuracy and cause the block which makes the control impossible.2) Valve should not leak and should be installed after completing the purge procedures.3) When connecting the valve (fitting), one must use the spanner and a vice.4) For the MFC be safely remain with the pressure in the front/rear part, one should make the system or the equipment.5) In order to completely shut the flow, it is preferable to install a manual valve.6) Do not reach over 5V for the MFC control in.7) Be careful connecting the electric power.8) In the condition where the power is on, do not draw out the cable or reconnect. This can cause the mal function.9) Do not use other gas other than what is used.- Contact if it is necessary.10) Do not shock.11) Keep it fixed when using it.12) Do not disassemble.13) TSC- Series converts the flow amount at 20℃, 1013hPa(1atm) or0℃, 1013hPa(1atm) to calibrate 0 value.8. Product warranty1) Warranty periodFree repair or exchange when the product breaks within 1 year of the purchase.2) Warranty rangeWarranty is limited to the main frame, and the company will not be responsible for damage problems other than the body.3) Warranty for the repaired parts90 days after the repair, separate from the warranty period.4) ExemptionsCompany will not be responsible within the warranty period in cases stated below.1. Damages due to the natural disaster2. Damage caused by mistreatment3. Damages caused due to the operation in an inappropriate environment.4. Damages caused by the excess ranged setting.5. Damaged occurred by other productsKorea Instruments T&S disassembles and inspects A/S products to find out if it will be charged or free of charge for the repair.。
为了配电绿色的明天TSC型无功补偿成套装置使用说明书英博电气(北京)有限公司IN-Power Electric(Beijing)Co.,Ltd版权未经英博电气有限公司明确的书面许可,不得为任何目的、以任何形式或手段复制或传播本手册的任何部分。
本手册的所有权属于英博电气有限公司,2012年编写。
声明英博电气有限公司保留一切权利。
本用户手册版本号:V1.0;新建时间:2012年5月。
英博电气有限公司保留不予通知而修改本手册的权利。
虽然我们对本手册的内容作了全面审核,但谬误仍然难免。
我们将不断检查本手册的内容,并在以后的版本中修订之。
对TSC型无功补偿装置的某些功能未在本手册中加以阐述,但不能因此要在以后的提高型产品中增加或增强了这些功能而承担任何责任。
适用范围本手册适用于TSC无功补偿装置的使用。
本手册的图片和内容以调试系统为例进行讲解,如果在使用中发现界面与本手册中界面有所不同,请以实际使用的系统为准。
手册前言本手册属于用户文件。
作为应用性了解,本手册提供了足够的信息。
若欲安全可靠地使用TSC型无功补偿装置,从而充分体验先进的设计理念给予您的高级享受,强烈建议您深入阅读本手册的各项内容,特别是有关安全规程和警告的部分。
您也可以从以下渠道获得完善有效的信息当地办事处请联系您所有地区的办事处,咨询有关服务、价格和调试事宜。
技术支持中心这些中心,就我们的产品和系统,为客户提供全方位的技术服务。
电话:传真:在线服务和支持一般性的技术问题和技术资料,也可以从如下网址获得联系地址:英博电气(北京)有限公司中国北京电话:传真:更多联系方式,请参见本手册封底。
如果您在阅读本手册时有任何困惑之处,请按上面的联系方式垂询,我们将热情回应您的问题!定义和警告危险本手册以及TSC无功补偿装置上带有“警示标志”的“危险”是指如果不遵守有关要求不采取相应措施,就会造成死亡或严重的人身伤害。
警告本手册以及TSC无功补偿装置上带有“警示标志”的“警告”是指如果不遵守有关要求不采取相应措施,就存在可能造成死亡或严重人身伤害的潜在危险。
目錄版權聲明 (i)1. 產品介紹 (ii)1.1印表機簡介 ...................................................................................................... i i1.2安規規範.......................................................................................................... i i2. 入門 (1)2.1拆封及檢查 (1)2.2印表機組件 (2)2.2.1外觀 (2)2.2.2 內部 (3)2.2.3 後部 (2)3. 安裝 (3)3.1安裝印表機 (3)3.2安裝標籤 (3)3.2.1安裝標籤 (3)3.2.2剝紙模式裝紙(選配) (6)3.2.3 裁刀模式裝紙(選配) (7)3.2.4 安裝厚紙(紙張厚度0.19 mm) (9)3.3 安裝碳帶 (10)3.4印表機診斷工具(Diagnostic Tool) (12)3.4.1 啟用Diagnostic Tool工具程式 (12)3.4.2印表機組態設定(感應器校正、設定乙太網路、設定印表機RTC時間參數.........).. (13)3.5用印表機診斷工具(Diagnostic Tool)設定乙太網路(選配) (14)3.5.1經由USB介面設定 (14)3.5.2 經由Ethernet介面設定 (15)3.6安裝SD記憶卡 (17)3.7利用印表機USB Host介面功能連接USB介面鍵盤的使用方式(工廠選配) (18)4. LED指示燈及按鍵功能 (19)4.1 LED指示燈 (19)4.2一般按鍵功能 (19)4.3開機功能 (19)4.3.1間隙/黑標感應器偵測 (20)4.3.2間隙/黑標感應器偵測;列印自測值並進入除錯模式 (20)4.3.3印表機初始化 (24)4.3.4選用並校正黑標感應器 (25)4.3.5選用校正間隙感應器 (25)4.3.6跳過AUTO.BAS程式 (26)5. 故障排除 (27)5.1 LED指示燈狀態 (27)5.2列印品質 (28)5.3 LCD螢幕顯示訊息(工廠選配) (29)6. 保養 (30)更新記錄 (32)版權聲明本文件所收錄之資訊如有更動本公司不再另行通知。
TSC打印机使⽤教程终极版最近公司做⼀个资产采集的项⽬,之前做过此类项⽬,不过没有整理资料,借这次机会写⼀下,做个记录。
本教程使⽤的打印机型号:TSC TTP-244 Plus⼀、TSC打印机安装1.机器安装根据安装打印机,此处不详细说明,也可以看,唯⼀需要注意的地⽅就是碳带的⽅向不要装错打印机初始化、感测器校正⽅法a) 两个⼿指同时按住PAUSE、FEED键,不要松⼿,同时开机。
b) 待三个灯轮流闪时,只松开FEED键。
待⾛纸,可松开PAUSE键。
正常出纸是出⼤概2-3张标签纸。
c) 按下FEED键,正常出纸为⼀张标签纸⾼度。
并停在正常撕纸位置。
2.安装驱动安装完驱动后,在页⾯设置修改下纸张⼤⼩,打印测试页。
⼆、程序调⽤1.准备相关⽂件:注册dll:新建bat⽂件,复制对应系统版本的命令,把下载的dll和bat命令⽂件放到同⼀⽬录,执⾏bat命令。
set source=.set target=%windir%\system32echo 'Copy Files...'copy %source%\TSCActiveX.dll %target%copy %source%\TSCLIB.dll %target%echo 'Regist Service'regsvr32 %target%\TSCActiveX.dll32位系统set source=.set target=%windir%\sysWOW64echo 'Copy Files...'copy %source%\TSCActiveX.dll %target%copy %source%\TSCLIB.dll %target%echo 'Regist Service'regsvr32 %target%\TSCActiveX.dll64位系统2.JavaScript⽅式调⽤<script type='text/javascript' language='javascript'>var d = new Date();var time = d.toLocaleString();var TSCObj;TSCObj = new ActiveXObject("TSCActiveX.TSCLIB");//引⼊插件//TSCObj.ActiveXabout();TSCObj.ActiveXopenport ("TSC TTP-244 Plus");//打开打印机端⼝TSCObj.ActiveXsetup ("99.5","70","5","8","0","2","0");//设置初始参数//TSCObj.ActiveXformfeed();//TSCObj.ActiveXnobackfeed();TSCObj.ActiveXsendcommand ("SET TEAR ON");TSCObj.ActiveXclearbuffer();TSCObj.ActiveXwindowsfont (260, 100, 36, 0, 0, 0, "arial", "办公耗材-标签纸");//打印⽂本TSCObj.ActiveXwindowsfont (450, 170, 32, 0, 0, 0, "arial", time);//打印时间//BARCODE X,Y,”code type”,height,human readable,rotation,narrow,wide,[alignment,]”content“TSCObj.ActiveXbarcode ("100", "300", "128", "100", "2", "0", "2", "2", "PD102011");//打印条码TSCObj.ActiveXprintlabel ("1","1");TSCObj.ActiveXcloseport();//关闭端⼝</script>Javascript代码3.C#调⽤#region调⽤TSC打印机打印条码///<summary>///调⽤TSC打印机打印条码///</summary>///<param name="title">打印的标题</param>///<param name="barCode">打印的条码编号</param>public static void TSC(string title, string barCode){// 打开打印机端⼝.TSCLIB_DLL.openport(p_port);// 设置标签宽度、⾼度等信息.// 宽 94mm ⾼ 25mm// 速度为4// 字体浓度为8// 使⽤垂直間距感測器(gap sensor)// 两个标签之间的间距为 3.5mmTSCLIB_DLL.setup("94", "25", "4", "8", "0", "3.5", "0");// 清除缓冲信息TSCLIB_DLL.clearbuffer();// 发送 TSPL 指令.// 设置打印的⽅向.TSCLIB_DLL.sendcommand("DIRECTION 1");// 打印⽂本信息.// 在 (176, 16) 的坐标上// 字体⾼度为34// 旋转的⾓度为 0 度// 2 表⽰粗体.// ⽂字没有下划线.// 字体为⿊体.// 打印的内容为:titleTSCLIB_DLL.windowsfont(176, 16, 34, 0, 2, 0, "宋体", title);// 打印条码.// 在 (176, 66) 的坐标上// 以 Code39 的条码⽅式// 条码⾼度 130// 打印条码的同时,还打印条码的⽂本信息.// 旋转的⾓度为 0 度// 条码宽窄⽐例因⼦为 7:12// 条码内容为:barCodeTSCLIB_DLL.barcode("176", "66", "39", "130", "1", "0", "7", "12", barCode);// 打印.TSCLIB_DLL.printlabel("1", "1");// 关闭打印机端⼝TSCLIB_DLL.closeport();}#endregionC#代码4.Java调⽤解压⽂件,将jna.jar包添加到项⽬ 本⽰例打印的是⼆维码,由于官⽅⽂档中没有重写打印⼆维码的⽅法,我也懒得写了,直接使⽤的发送命令的⽅式打印。
TSC条码打印机使用说明
2010-6-30
一、基本使用流程:
1、硬件连接;
2、安装驱动程序;
3、装入纸卷;
4、测试纸张<测纸方法见下二>;
5、设置纸张大小、纸张间隙。
二、测纸方法:
1、先关掉打印机电源
2、按住PAUSE键开机,先不松手,等走纸后再松手;
3、纸停后,按FEED键;
4、测纸完成。
三、打印机设置方法:
1、从“控制面板”中打开“打印机和传真”界面,并选择TSC TTP-224 Plus打印机,右键选择“打印首选项”;
2、进入“页面设置”界面,选择“新建”功能;
3、输入名称、纸张宽度、纸张高度、纸张左右宽度;
4、选择“卷”设置界面,调整以下设置,方式:“热敏”,类型:“有间距的标签”,间距高度:“2.00mm”,打印后操作:“撕去”;
5、选择“选项”设置界面,保持该页默认值设置;
6、在前面第2点“页面设置”界面,可以选择“高级选项”并进入设置界面,进行如下设置:“垂直偏移”设置成2.00mm。
(这个选项的主要作用是调整打印内容处在纸张上的位置。
)。
(TSC通用)TSC342E操作手册第一篇:(TSC通用)TSC 342E操作手册自测模式请先关闭印表机电源,装好碳带、标签纸。
按下进纸键(FEED)不放,同时打开印表机电源,直到印表机开始进纸即可放开进纸键,此时即进入自测模式。
印表机会执行下列项目。
1.校正标签间距。
2.列印热印表头检查式样。
3.列印内部设定值。
4.进入除错模式。
(如要跳出除错模式, 请重新关/开机器即可恢復正常模式列印)间隙感应器靈敏度的校正此项功能用來校正标签纸间隙感测器的靈敏度(Sensitivity)。
当使用者更换新的标签纸或将印表初使化(Initialization),请重新校正标签纸间隙感测器的靈敏度。
注意:间隙感应器校正不当可能导致纸张无法正确定位,导致错误灯号闪烁。
请依下列步骤进行间隙感应器的校正1.关掉印表机电源,装设一卷空白标签纸卷[上无任何标志或文字]至印表机上。
2.按住暂停键(PAUSE)不放,然后打开电源。
3.当印表机开始进纸时,即可放开暂停键。
但直到印表机停止动作,电源和連线指示灯号皆亮起綠灯之前,请勿关闭印表机电源。
印表机初始化(Initialization)当印表机初始化后,会将列印參數还原为出厂时之设定值。
请依下列步骤进行印表机的初始化:1.关闭印表机电源。
2.按住进纸键(FEED)与暂停键(PAUSE)不放,然后打开电源。
3.电源(PWR)、連线(ON-LINE)及错误(ERR)三个指示灯号輪流闪烁一次时,则可放掉兩个按键,印表机的初始化即完成。
注意:初始化完成后请重新校正间隙感应器。
宁波高圣科技第二篇:操作手册软件操作手册1.引言1.1.编写目的主要为审计人员提供《乡镇经济责任审计指标分析软件》基本操作指南。
1.2.项目背景当前,我省已经普遍开展了市县一级的县市长经济责任审计。
该审计是对县市长任期内的经济责任进行评价,包括了宏观经济指标、项目的效益情况、财政财务等。
它的关键是评价体系的建立,省审计厅已经开发了一套《市县长经济责任审计绩效评价软件》软件,对市县一级的经济责任审计提供了支持。
TSC/TSCG-200/400W系列直流电机调速板使用说明书温馨提示:本产品务必与安装板保持一定不得阻碍任何通风的距离!一、简介TSC/TSCG-200/400W系列可控硅控制直流电机调速板具有体积小、安装方便、调速精度高、价格低等优点,广泛使用于电线、电缆、轻工、纺织、造纸、化工、印染、冶金、橡塑、拉丝、挤出机械、医疗器械、食品生产、印刷包装等各种行业,并可与永磁、他激、并激、串激直流电机配套使用。
对小型直流电机电枢供电,使直流电机实现恒转矩无级调速。
本装置主电路采用单相桥式半控电路,并带有电压负反馈等环节,提高了调速精度,控制电路采用单结晶体管触发,电路线路简单,工作稳定可靠,并且温度补偿性能稳定。
可外接控制包括:位移控制器、光电开关和位移传感器。
二、参数1、长期连续工作制2、正常工作电压:220V(±10%)3、输出电流:2.5A4、调速范围:1:105、静态精度:5%6、适配电机功率:200W—400W7、电枢输出电压:DC0—220V8、励磁输出电压:DC200V/1A9、外形尺寸(长×宽×高):162×100×55mm10、接线方式:端子式三、安装须知1、用户在使用本产品之前,应仔细阅读说明书。
2、请不要安装在高温、高湿度的环境中。
3、请不要安装在木材等易燃性的材料上。
4、请不要安装在高振动的机器设备上。
5、请不要安装在有油雾、灰尘、有易燃气体的环境中。
6、控制板安装时务必与导电体间保持适当空间,以免控制板短路等原因损毁。
7、在上电以后以及断电后十分钟内,请勿接触控制仪/板上导体部分,以免触电。
(注1:)只有合格的专业人员才可以实施安装、配线、拆卸及保养。
(注2:)请遵守安装须知,若未依上述规定安装,而导致控制板损毁或发生危险事件,本厂不负任何责任。
在安装过程中有任何问题,欢迎来电咨询。
四、特点1、用可控硅触发实现无级调速。
2、引入电压负反馈技术使速度更平稳。

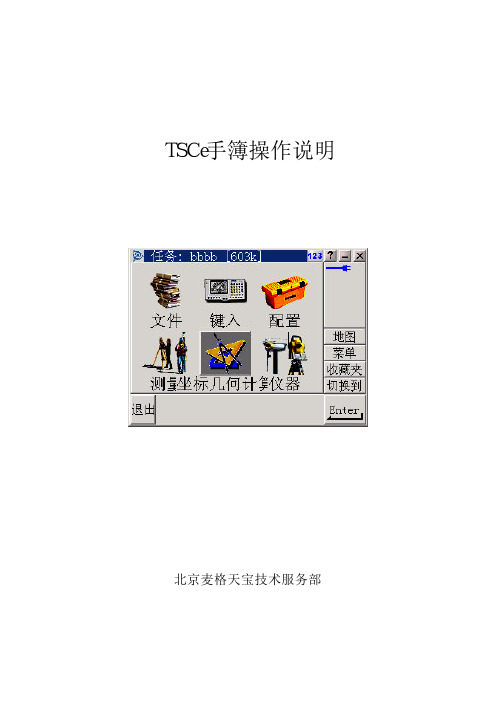

TSCe手簿操作说明 北京麦格天宝技术服务部 Trimble Survey Controller基础知识 状态栏 状态栏位于 Trimble Survey Controller 屏幕右上侧。
它显示各种图标代表连接到控制器的设备。
可以点击图标来查看有关设备的更多信息。
下表描述状态栏图标。
控制器被连接,从外部提供电源 并给内部电池充电 电平是100 %或50 %。
如果图标在右上,它指示控制器的内部电池。
如果它在内部电池下边,它指示外部设备电平 ,, GPS 全站仪 4800 接收机正被使用。
天线高度显示在图标右边。
或测量静态点。
正在接收无线电信号。
正在接收流动的调制解调器信号。
当流动的调制解调器挂断后,出现一个上面打叉的图标。
正在测量连续点。
测量模式 解释 无测量 接收机已连接,但测量还没有开始。
RTK:固定 当前RTK 测量已初始化,解算类型是L1 固定 厘米级。
RTK:浮动 当前RTK 测量没有初始化,解算类型是L1 浮动。
RTK:检查 当前RTK 测量正在检验初始化。
RTK:自动 在当前RTK 测量中,无线链路中断,解算是一个自主位置。
FastStatic 当前测量类型是FastStatic。
PPK:固定 当前后处理动态测量已初始化,后处理时,应该产生一个L1 固定解或一个免除电离(厘米级)解。
PPK:浮动 当前后处理动态测量没有初始化,后处理时,应该产生一个L1 浮动解。
PP 差分 当前测量类型是后处理的差分。
RT 差分 当前测量类型是实时差分的。
如果处于实时动态测量的精确模式,则平方根(RMS)指示器显示出来。
它给出当前位置的RMS,用毫周波表示 锁定屏幕和按键 按Ctrl]+[S],启动时再按一下[Esc] 校正触摸屏幕 打开控制面板( Ctrl , Esc , S, C )然后按照屏幕提示,在目标从屏幕中心向每个角移动时将它按下。
如果校正成功,您将被提示按 输入 键,以接受新设置。
低压TSC可控硅动态无功补偿装置(EPFT-TSC)产品简介晶闸管投切电容器方式的无功功率自动补偿装置(TSC)是目前国内普遍采用的低压无功功率自动补偿装置。
我公司(北京艾普飞特科技有限责任公司)生产的EPFT-TSC系列可控硅无功补偿装置是一种动态跟踪补偿的新型电子式无触点可控硅电容投切装置,利用大功率晶闸管组成低压双向可控硅交流无触点开关,可实现对多级电容器组的快速过零投切。
在TSC装置电容器支路中串联适当的电感,可有效防止谐波放大、吸收部分谐波电流,起到谐波抑制的作用。
同时该系列装置可以采用三相独立的控制技术有效解决了三相不平衡冲击负荷补偿的技术难题,装置响应时间小于20ms,实现功率因数补偿至0.9以上的目的。
EPFT-TSC系列可控硅无功补偿装置是无功补偿领域中的升级换代产品。
主要适用于工矿企业、石油、汽车、造船、发电厂、变电站、钢铁、冶金、化工、建筑、通信医院机场等负荷频繁变化的场所。
技术特点:◆采用双向反并联晶闸管,实现电压、电流过零投切,无冲击,无涌流和过电压,不引入暂态谐波;◆可以三相平衡循环、组合投切,又可分相循环、组合投切;◆采用DSP数字化控制器;◆在线参数设置;◆在线综合测量,实现检测负荷V、I、P、Q、cosΦ及投切级数;◆开关频率高,寿命长,响应迅速,响应时间≤20ms;◆断电自动恢复;◆过压/欠压保护、快速熔断器过流保护以及晶闸管过热保护。
技术参数:额定电压:0.4KV额定频率:50HZ动作相应时间:≤20ms晶闸管耐压:1800V电容选配:三相电容10KV AR~30 KV AR;单相电容3KV AR~10 KV AR。
其他规格需特殊订货装置尺寸:700mm(宽)×550mm(深)×190mm(高)柜体尺寸:800mm(宽)×800mm(深)×2200mm(高)。
不限柜型,可以与国内外各种柜型配套。
工作环境条件:环境温度:-25℃~+40℃相对湿度:<90%(+25℃),无凝露最大日温差:20℃安装地点:户内安装海拔高度:<1000米型号说明:EPFT — TSC—/ —级数代号额定容量系统电压柜体结构(P 屏,X 箱) 晶闸管投切电容器 企业代号注:如果负载中的谐波以5次及以上谐波为主,串联电抗器的串抗率选7%如果负载中的谐波以3次及以上谐波为主,串联电抗器的串抗率选14%也可根据用户需要,串抗率特殊订做。
TSC打印机操作手册一、打印机硬件安装1.打印机配件说明。
当您收到您的条形码打印机之后,请将其置放于干净、平稳的桌面上,小心地拆开打印机的,清点是否包含以下的物品:打印机一台光盘片一片快速安装指南一份电源线一条(插头已把接地端去除,使用三相插头显示器会出现异常现象)自动切换电源供应器一个USB 缆线一条请妥善保管打印机的包装配备及材料以便日后搬运的需要。
图12. 打印机电源适配器及USB数据线的连接说明。
2.1 将打印机放置在平稳的表面上。
2.2 确认电源开关呈关闭狀态。
2.3 将电源线和电源供应器进行连接后插入打印机后方电源插槽,再将电源线另一端插入交流电插座。
2.4 将一端USB 电缆线插入打印机后方插槽,再将 USB 线的另一端接入计算机相对应的USB插槽。
图23.打印机耗材安装说明。
3.1 双手开启左右两侧的上盖开启钮并掀起上盖至最大的角度,确认上盖支撑杆已撑住上盖后再松开双手。
图33.2 拉开纸卷夹持座。
图43.3 将纸卷放置入纸卷夹持座中并确认有将其套入纸卷轴心。
图53.4 按下纸卷夹持座位置锁定开关夹住纸卷。
图63.5 将标签纸列印面朝上拉出,经过标签感应器并拉过橡胶滚轮。
上下转动标签导纸器调整钮使卷标导纸器与卷标同宽且轻微接触。
扶住打印机上盖,按下支撑杆松开上盖,关闭打印机上盖。
图7二、打印机驱动安装1.光盘安装(有光驱)1.1 打印机电源适配器及USB数据线连接后,打开打印机电源,计算机上会提示“找到新的硬件向导”,选择“自动安装软件”,点击下一步。
图91.2 计算机会根据打印机,自动在光盘中找到驱动文件,安装驱动。
图101.3 等待向导安装软件完成后,提示“完成找到新硬件向导”,打印机去驱动安装完成。
图112.普通安装(无光驱)2.1在“韵达分拨中心IT群”里下载群共享里的“二维码打印机驱动”压缩包,解压好后找到“TSC-TTP244CE 驱动”。
图122.2打印机电源适配器及USB数据线连接后,打开打印机电源开关,计算机上会提示“找到新的硬件向导”,选择“从列表或指定位置安装”,点击下一步。
最新TSC条码打印机使用指导
最新TSC条码打印机使用指导
TSC条码打印机具有很高性价比的,在市场上占有率非常高,高效易用、质量稳定、价格低廉受到了广大用户的青睐,针对用户使用TSC 条码机在打印过程中经常出现排版与实际出现不一致的其问题,深圳市互信恒工程师整理出打印机需要设置的选项,希望对大家有所帮助,该条码打印机通用其它条码打印机!
假设用户当到的软件是当前最常用的Bartender条码打印软件,驱动为通用的'海鸥驱动程序,该打印选项在打印的时候进行设置,如用户点击打印后会出现如下对话框
经过以上设置后,一般打印是不会出现打印偏移的,如果还出现打印与排版不一致的情况,需要检查页面设置与标签大小是否一直,标签间的间距与实际是否一致,测纸是否正确等!。
1、概述
关于本说明书
本说明书旨在指导用户进行JK系列低压无功补偿控制器的安装和操作。
在使用该产品之前,请认真阅读本说明书,并予以妥善保管。
控制器只有在正确地设置了参数后,才能正确可靠地使用。
安全性
1)该控制器的安装、维护和操作需由具有专业知识和技能的人员进行。
2)确保该控制器的工作电压在AC380±20%、50HZ±10%范围内。
3)不要随意打开控制器的外壳,以防触电。
4)在断开与控制器连接的电流互感器之前,要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件
1)环境温度:-25℃至+65℃
2)海拔高度:不超过2000M
3)大气条件:空气湿度不超过90%
4)环境条件:介质无导电尘埃
电磁兼容性
该控制器已通过国家继电器质量监督检验中心的检测,具有该机构颁发的《电磁兼容性检验证书》。
2、技术参数
执行标准:电力工业行业标准《DL / T597-1996》
基本参数
工作电压:AC380±20% 50HZ±10%(可根据用户要求提供220V电压)
取样电压:AC380±20% 50HZ±10%(可根据用户要求提供220V电压)
取样电流:AC 0-5A
本机功耗:≤12VA
测量灵敏度:100mA
测量精度: 电压: 0.5级电流: 0.5级功率因数: 0.5级有功功率: 1.0级
无功功率: 1.0级频率:0.1级
外形尺寸: 144×144×110mm
安装开孔尺寸: 133×133mm
技术特点
1)控制物理量: 无功功率,无补偿呆区,小负荷不产生投切振荡。
2)自动识别相序功能:当输入B、C相电压和A相电流正确接线后,电流互感器的次级接线端子S1和S2可以任意接入而不会影响控制器的正确工作[见注1]。
特殊订货:电压与电流同相的规格产品[见注2]。
3)编码投切功能:可实现循环投切和多种编码方式。
3、按键面板示意图
按键面板
1.ESC键,退出当前状态,返回主菜单
2.↑键:显示时,按一次轮显;设置参数时,数字加1位,将数字从0到9设定。
3.→键:显示时,选择固定某项显示;设置参数时,光标向右移动一位。
4. 键:设置参数时的确认,当手动工作时,按这个键进行投入,再按一次就切除。
4、接线图
输入电压为B、C相电压(380V),输入电流为A相电流(电压与电流不同相)
5、操作方式
A.自动方式
开机上电后,进入自动状态,如下图所示:
按↑键循环显示(轮显):依次显示COSφ,电压(V),千瓦(有功功率kw),千乏(无功功率kvar),F(频
率Hz),电流(A),一直轮显不停。
按→键选择显示:选择只显示某项电参量(例如只显示COSφ),固定显示这项电参量不变。
感性或容性:显示负荷的性质。
过压或欠压:电压超过设定的上限或下限,是报警状态。
B.手动方式
按ESC键,可以看见“自动”闪烁,按→键,则“手动”闪烁,再按 键,确认进入“手动”状态。
如下图所示。
在“手动”状态中,按↑键往左移一
路,按→键右移一路。
按 键投入,再按一次 键切除;如果显示“投入”表示闪烁的这路已处于投入的状态,这时按 键就切除了。
如果显示“切除”,表示闪烁的这路已经处于切除状态,按 键就投入了。
按“ESC”键退出手动状态,这时,已经投入的各路全部切除。
6、参数设置
在“自动”状态下按ESC键,按两次→键选择“设置”状态,按 键确认。
6.1路数设置:按↑键逐步增加路数,被设置的路数会“闪烁”,按→键数字右移一位,按 确认路数,如下图所示:
最大路数为12。
6.2延时设置:按↑键逐步增加延长的时间(秒),按 键确认,如下图所示:
通常设置20~40秒。
6.3过压设置:按↑键逐步设置电压(V),按 键确认,如下图所示:
过压时,按每隔0.5秒的间隔切除电容器,过压后,电压只有达到低于过压值6V,才会重新投入(6V为回差电压)。
6.4欠压设置: 按↑键逐步设置电压(V),按 键确认,如下图所
欠压时,按每隔0.5秒的速度切除控制器,欠压后没有回差电压,只要电压高于欠压值就立即重新投入。
6.5目标功率因素设置:按↑键逐步设置功率因素,按 键确认,如下图所示:
通常设为0.980~0.990,一般就不会发生过补的情况。
但是,如果要兼顾小负荷情况,则要设为1.000。
6.6电流倍率设置:即取样的电流互感器变比,按↑键逐步设置电流倍率,按 键确认,如下图所示:
500/5时设为100,而不是设成500。
6.7单台千乏设置:即单组电容电量,如果是编码投切方式,则特指第一路电容容量,按↑键逐步设置单台千乏值,按 键确认,如下图所示:
实际配的单台电容器是多大就是多大。
6.8单台千乏倍率设置:按↑键逐步设置单台千乏倍率值,按 键确认,如下图所示:
(单台千乏)×(单台千乏倍率)=投入门限,当显示的感性千乏≥投入门限时,就会自动投
入一组电容,这就是以无功功率作为控制物理量的原理,通常设为1.100~1.200。
6.9切除千乏设置:按↑键逐步设置单台千乏值(实际上是一个负值),按 键确认,如下图所示:
通常设为0000,即不允许过补。
只有在高压计量,为了实现对变压器本身进行同步补偿的前提下,可以适当地设一个值,这个值与变压器容量有关。
这个值的大小须由专业人员进行计算。
6.10投入切除顺序设置:即编码方式,按↑键逐步设置投入切除顺序,按 键确认,如下图所示:
投切方式共有:循
环投切:1111 (1)
编码投切:1222......2 1244......4 1248 (8)
1122……2 1124……4 1128……8(即11248……8)
1122......2 1124 (4)
例如:电容柜为6路总容量为142.5kvar,1244编码方式(1244……4),电容器的配置为第一路7.5kvar,第2路为15kvar,第3~6路每路均为30kvar,这就构成了1244的配置(7.5kvar为1, 15kvar为2, 30kvar为4),控制器可以根据参数中设置的“投入切除顺序”1244,将投切的精度提高到7.5kvar一级,相当于电容柜是19路7.5kvar的电容器,那么,运行时总能保证补到较高的功率因数,即使在很小负荷的情况下,也能补到较高的功率因数。
6.11切除延时设置:即同组电容器的重复投切延时,按↑键逐步设置切除延时的时间,按 键确认,如下图所示:
用接触器投切电容时,这项不得小于180(秒)
7、实验状态
在“自动”状态下按ESC键,按三下→键选择“试验”状态。
按 键确认,如下图所示:
控制器自动地逐
路循环投入和切除,每隔5S一次,用于电容柜出厂试验。
接触器后面不得接入电容器,电容柜实现投运后也不可进入试验状态,否则将造成电容器损坏。
8、常见故障的处理
故障1:上电后显示容性,电容器不投入。
解决方案:a、通常是因为接线错误引起的,请检查电压与电流的相序是否正确。
(参加5.接线图) b、在用电负荷侧还有其它电容补偿设备在运行,导致负荷的确是容
性负荷。
故障2:电容器投入后,功率因数不变。
解决方案:取样电流互感器的安装位置错误,电流互感器应该安装在电容柜和负载的“前面”,要让电容柜的电流也能流过电流互感器。
(参见5.接线图)
故障3:电容器投入后,功率因数不升反降。
解决方案:a、通常是接线的相序错误引起的,请检查电压与电流的相序是否正
确。
b、将电容柜全部关掉,控制器断电后重新上电。
故障4:控制器动作跟不上负荷的变化。
解决方案:负荷的波动过快过大,譬如,电焊机、点焊机、起重机等,应该选用动态补偿控制器和动态投切的可控硅模块,不能用接触器来投切电容器。
故障5;电容器投入后,电容回路的电流异常增大。
解决方案:这通常是因为负荷中存在较大的谐波电流和谐波电压,当谐波电流进入到电容器中时,会导致电容器的电流增大,同时,电容器对谐波还有放大的负作用,引起更大的危害。
解决的办法有两种:
1)在每个电容回路加装抗谐波的电抗器,一般为6%的铁芯电抗器,这种方式可以阻止谐波电流进入到电容器,并不能消除电网中的谐波。
2)配置谐波滤波装置:对于谐波严重超标的场合,单纯加上电抗器仍不一定能达到效果,只能用滤波装置来滤除谐波,而且滤波装置本身又能进行无功补
偿,并消除谐波带来的各种危害,使供电质量达到国家标准的要求。
[注1] 关于接线:引入B、C相电压和A相电流是正确接线;同样,引入A、B相电压和C相电流,或引入A、C相电压和B相电流都没问题。
但是,不可引入电压与电流同相位,譬如,不可引入B、C相电压和B相电流。
[注2] 当用户特殊要求提供A相电压与A相电流这种规格的控制器时,电压与电流必须是同相的。
这种方式的接线图如下:。
