深圳公明中英文学校物理欧姆定律单元测试卷(解析版)

【专项习题】深圳欧姆定律测试卷（含答案）一、选择题1．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A. 电源的电压为6VB. 电路的最大总功率为3.6WC. R2的电功率一直变大D. 图乙中D点是滑片位于中点时的状态【答案】 C【解析】【解答】 A、由于U-I图线可知，当滑片从a端移动到b端，滑动变阻器两端的电压增大了4V，定值电阻两端的电压减小了4V，电流也减小了0.4A，. 电源电压，不合题意；B、当电流为0.6A时，电路的最大功率为，不合题意 ;C、滑动变阻器全部接入分得4V电压，是电阻的2倍，根据串联分压，最大阻值是定值电阻的2倍. 当滑片处在中点，接入电路的阻值和定值电阻相等，分得电压应该是3V，符合题意；D、电阻 , 在D点时，它的阻值，所以，图中D点滑片位于中点，不合题意 .故答案为：C .【分析】A、从图乙读出定值电阻电压和电流的变化量，根据欧姆定律的变形公式计算电阻出定值电阻R1的阻值，再利用欧姆定律的变形公式U＝IR计算电源电压；B、根据电源电压和电路中的最大电流，利用公式P＝UI计算电路的最大功率；C、根据串联分压的原理分析R2阻值的变化情况；D、利用欧姆定律的变形公式计算出R2的最大阻值，再计算滑片在D点时的阻值，比较得出结论 .2．甲图是灯泡L和定值电阻R的I-U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U L:U R=m，丙图中，I L：I R=n,则下述正确的是:（）A. m=nB. m>nC. m<nD. mn=1【答案】D【解析】【解答】在图乙中，灯泡与电阻串联，电路中的电流相同，由欧姆定律I＝可得：，已知U1:U2＝m，则＝m；由图丙可知：灯泡与电阻并联，则各支路两端的电压相同，由欧姆定律I＝可得：，已知I1:I2＝n，则＝n,所以, ；由于并联时灯泡两端的电压比串联时的大;由图象甲可知,R L乙小于R L丙，所以 < ,即m< .所以mn<1.故答案为：D.【分析】图乙中，灯泡与电阻串联，U1：U2=m；图丙中，灯泡与电阻并联，I1：I2=n，分别根据串联电路的电压规律和并联电路的电压规律求得两电阻之比.3．如图甲，R1为定值电阻，R p为滑动变阻器，闭合开关，R p的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A. 电源电压为3V，R1阻值为18ΩB. 电路消耗的最小功率为0.2WC. 当R p总阻值的接入电路时，它与定值电阻消耗的功率之比为6：5D. 当电流为0.4A时，R1与R p连入电路的阻值之比为1:2【答案】 C【解析】【解答】A.据乙图可知，当滑片滑到最左端时，此时电流最大为0.6A，电阻R 1两端的电压是3V，因此电源电压U 总=3V；电阻R 1的阻值为：，故A错误；B.据乙图可知，电路的最小电流为0.2A，那么电路消耗的最小功率为：P总=U总I总=3V×0.2=0.6W，故B错误；C.当滑片滑到最右端时，变阻器全部使用，此时电流最小为0.2A，这时的总电阻为：；那么滑动变阻器的最大阻值为：R P=R总-R1=15Ω-5Ω=10Ω；当R p总阻值的接入电路时，它与定值电阻消耗的功率之比：，故C正确；D.当电流为0.4A时，总电阻；滑动变阻器接入的电阻为：R P=R总-R1=7.5Ω-5Ω=2.5Ω；R1与R p连入电路的阻值之比：，故D错误。

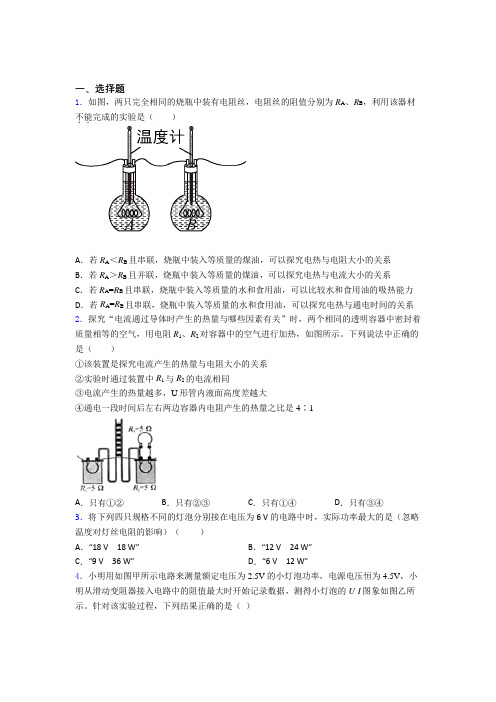

一、选择题1．如图，两只完全相同的烧瓶中装有电阻丝，电阻丝的阻值分别为R A、R B，利用该器材不能．．完成的实验是（）A．若R A＜R B且串联，烧瓶中装入等质量的煤油，可以探究电热与电阻大小的关系B．若R A＞R B且并联，烧瓶中装入等质量的煤油，可以探究电热与电流大小的关系C．若R A=R B且串联，烧瓶中装入等质量的水和食用油，可以比较水和食用油的吸热能力D．若R A=R B且串联，烧瓶中装入等质量的水和食用油，可以探究电热与通电时间的关系2．探究“电流通过导体时产生的热量与哪些因素有关”时，两个相同的透明容器中密封着质量相等的空气，用电阻R1、R2对容器中的空气进行加热，如图所示。

下列说法中正确的是（）①该装置是探究电流产生的热量与电阻大小的关系②实验时通过装置中R1与R2的电流相同③电流产生的热量越多，U形管内液面高度差越大④通电一段时间后左右两边容器内电阻产生的热量之比是4∶1A．只有①②B．只有②③C．只有①④D．只有③④3．将下列四只规格不同的灯泡分别接在电压为6 V的电路中时，实际功率最大的是（忽略温度对灯丝电阻的影响）（）A．“18 V18 W”B．“12 V24 W”C．“9 V36 W”D．“6 V12 W”4．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U-I图象如图乙所示。

针对该实验过程，下列结果正确的是（）A．小灯泡的额定功率为6.25WB．小灯泡正常工作时的电阻为15ΩC．滑动变阻器的最大阻值为40ΩD．电路消耗的最小功率为0.05W5．如图所示是某种型号的电能表，根据表盘上的参数正常情况它最多允许接“220V 60W”的灯泡个数是（）A．35 B．36C．37 D．386．下列教材中的探究实验，不需要控制电流一定的是（）A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系C．探究电功与电压的关系D．探究电磁铁磁性强弱与线圈匝数的关系7．某家用电器正常工作时，通过的电流大约为5A，该用电器可能是A．电视机B．白炽灯C．洗衣机D．空调8．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

深圳深圳菁华中英文实验中学物理欧姆定律单元测试题（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。

（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）_______。

（2）图乙时他改正错误后某次实验的电流表和电压表示数，则小军选择的定值电阻是____Ω（保留一位小数）。

（3）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）。

正确的图象是__（选填“A”或“B”）。

（4）小军看到实验桌上有一个额定电压为U的小灯泡，他想挑战只用一只电表测量该小灯泡的额定功率．小军又找来一个已知阻值的定值电阻R0和两个开关S1，S2，设计了如图丁所示的电路图，请补全小军的实验步骤。

①只闭合开关S和________（选填“S1”或“S2”），调节滑动变阻器的滑片，使电流表的示数为_________；②只闭合开关S和__________（选填“S1”或“S2”），保持滑动变阻器的滑片位置不变，读出此时电流表的示数为I；③则小灯泡的额定功率的表达式为：P额=_________（用字母U, I, R0,表示）。

【答案】 9.2 A S2 S1 UI﹣【解析】1)电压表应与电阻并联，如图所示：(2)由图乙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.26A；电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；所以定值电阻的阻值为R=9.2Ω； (3)由于是定值电阻，所以电流与电压成正比例，A正确，B错误；(4)首先只闭合S和S2，此时定值电阻与灯泡并联，灯泡正常发光时，定值电阻两端电压为U，所以此时电流表测量通过定值电阻的电流表示数应为I0，所以当电流表的示数为时灯泡正常发光；只闭合S和S1，此时电流表测量干路电流，则可知灯泡的额定电流I额I−I0I−；灯泡的额定功率P额U额I额U×(I−)UI−.2．小宸利用如图甲所示的电路研究电流随电压变化的情况。

深圳中英公学物理欧姆定律章末练习卷（Word 版 含解析）一、初三物理 欧姆定律 易错压轴题（难）1．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。

（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。

要求：滑动变阻器的滑片P 向左移。

小灯泡的亮度变亮。

（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。

将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。

（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。

才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。

为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。

实验次数电压表示数U /A 电流表示数I /A 电阻R /Ω 11.00 0.14 21.70 0.22 32.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。

细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。

（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。

【答案】 BC 左 0.28 10.7 温度 凝华 5~50【解析】【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。

欧姆定律单元测试题（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω 各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示：(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）；（______）(2)小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片 P，电流表有示数，电压表无示数，则故障可能是__；(3)小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是___。

通过数据可知电阻R的阻值是___Ω；U/V0.5 1.0 1.5 2.0 2.5I/A0.140.240.340.440.54(4)小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω 三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。

实验中他接入5Ω、10Ω 定值电阻时，两次电路的电流之比为___。

在不改变电路连接的情况下，为完成整个实验，电压表示数设置的范围为___V 至___V；(5)某小组同学用图乙电路图探究欧姆定律，研究电流与电阻的关系。

现有器材如下：四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“60Ω 1A”的滑动变阻器，电压表（可用量程 0~3V、0~15V），电流表（可用量程 0~0.6A），导线，开关，电源电压未知。

把20Ω的电阻接入电路中，刚闭合开关时，电流为 0.05A。

为了用以上四个定值电阻完成实验且确保电路安全，如果控制电压表两端的电压在 1V~ 2V范围内，滑动变阻器的取值范围为___。

【物理】深圳市初三物理欧姆定律检测试题（含答案解析）一、选择题1．如图所示，电源电压6V保持不变，测量额定电压为3.8V小灯泡的额定功率，下列说法错误的是（）A. 闭合开关前，滑片P应移动到B端B. 闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了C. 滑片P向A端移动时，小灯泡额定功率变大，亮度变亮D. 当电压表示数为3.8V时，读出电流表的示数，可算出小灯泡的额定功率【答案】 C【解析】【解答】A、由图，为保护电路，开关闭合前，滑片应滑到最大值B端，故A正确；B、小灯泡灯丝断了，闭合开关后，小灯泡不能发光，故B正确；C、滑片P向A端移动时，灯泡电压大于额定电压，实际功率大于其额定功率，但额定功率不会变，故C错误；D、当电压表示数为3.8V时，读出电流表的示数，利用P=UI可计算其额定功率的大小，故D正确．故选C．【分析】（1）为保护电路，开关闭合前，滑片应滑到最大值处；（2）小灯泡灯丝断了小灯泡不能发光；（3）额定功率是指用电器在额定电压下的功率，一个用电器的额定功率只有一个，实际功率可以有多个；（4）在额定电压下，可以运用公式P=UI计算其额定功率的大小．2．如图所示电路中，电源两端电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A. 电压表V1的示数变大，电路消耗的总功率变小B. 电压表V2的示数不变，电路消耗的总功率变大C. 电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D. 电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大【答案】 B【解析】【解答】由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流，因电源两端电压保待不变，所以，滑片移动时，电压表V2的示数不变，滑动变阻器滑片P自b向a移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可得，电路中的电流变大，即电流表A的示数变大，由U=IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V1的示数变小，故A错误；因电压表V1的示数变小，电压表V2的示数不变，电流表的A的示数变大，所以，电压表V1的示数与电流表A的示数之比变小，电压表V2的示数与电流表A的示数之比变小，故CD错误；由P=UI可得，电路消耗的总功率变大，故B正确，故答案为：B.【分析】本题考查学生对电路的动态分析能力。

深圳深圳实验学校物理欧姆定律单元测试卷附答案一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。

实验器材均完好．．．。

(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。

小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。

闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。

当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。

根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。

（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。

小明在小华电路基础上，将电压表换为另一量程并联在R x两端。

为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。

【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。

一、选择题1．灯泡L1和L2连接在同一电路中，根据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中摘除，L2也不亮C．通过两灯的电流不相等D．通过两灯的电流相等2．在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（）A．电流表的示数变小B．电路消耗的总功率减小C．灯泡变亮D．电压表的示数变小3．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大4．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路5．从能量转化的角度来看，下列说法错误的是A．电风扇工作时主要将电能转化为机械能B．铅蓄电池充电时化学能转化为电能C．发电机工作时主要将机械能转化为电能D．电热水壶工作时电能转化为内能6．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是( )A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大7．如图所示的电路，电源电压保持不变。

闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电流表示数变小，电压表示数变小8．某一导体的两端的电压为3伏时，通过该导体的电流强度为0.3安，如使该导体两端电压再增6伏，那么此导体电阻和通过电流分别是（）A．10欧，0.9安B．20欧，0.6安C．10欧，0.6安D．20欧，0.9安9．如图所示，电源电压不变，1R、2R、3R为定值电阻，开关1S、2S都闭合时，电流表A与电压表1V、2V均有示数。

欧姆定律单元测试(含解析)一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。

【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

【物理】深圳市欧姆定律测试卷（含答案解析）一、选择题1．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．2．如图所示的电路中，电源电压为20V，定值电阻为20Ω，滑动变阻器标有“30Ω 1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则：（）A. 电路允许通过的最大电流为1AB. 电路消耗的最小功率为8WC. 电压表的最小示数为5VD. 滑动变阻器接入电路的最小阻值为10Ω【答案】 B【解析】【解答】由于电压表量程为“0～15V”，则当U R=15V时，.此时电流小于滑动变阻器的最大电流1A，所以电路中的最大电流为I max=I R =0.75A，故A错误.根据串联电路的电压特点可知：U滑min=U-U R=20V-15V=5V，根据欧姆定律得：；故D错误；当滑动变阻器全部连入电路时，则根据电阻的串联特点得：R总max=R+R滑=20Ω+30Ω=50Ω，所以，，根据欧姆定律得：电压表的最小示数U Rmin=I min R=0.4A×20Ω=8V，故C错误.电路消耗的最小功率P min=UI min=20V×0.4A=8W，故B正确.故答案为：B.【分析】（1）当电压表示数为15V时，根据算出电路中的电流，再与滑动变阻器上允许通过的最大电流相比较即可确定电路中的最大电流；（2）电路中电流最大时，滑动变阻器最值最小，根据算出滑动变阻器的最小阻值；（3）当滑动变阻器阻值最大时，电路中电流最小，根据欧姆定律求出电路中的最小电流，再根据U=IR求出电压表的示数；（4）根据P=UI算出电路消耗的最小功率.3．在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R0的变化情况如图乙所示，下列说法正确的（）A. 电阻R1的阻值为20ΩB. 滑片P移到b端时，R2两端的电压为6VC. 滑片P移到a端时，R1消耗的功率为0.2WD. 当滑片P移到中点时，通过R1的电流为0.3A【答案】 D【解析】【解答】图像是串联电路，根据乙图，当滑片在b端时，电压表示数最大为6V，则电源电压为6V，电压表测量R1的电压，R2两端电压为0，B不符合题意；当滑片在a 端，电压表示数最小，此时电压表为2V，滑动变阻器分压4V，滑变电阻为最大，电阻为20Ω，根据U1:U2=R1:R2，R1的阻值为10Ω，A不符合题意；滑片P在a端时，R1分压最小，为2V，此时R1的电功率为，C不符合题意；滑片P在中点时，电阻为10Ω，此时电路中的电流为， D符合题意。
