7．1探究电阻上的电流跟两端电压的关系基础训练题（人教实验版）练习导引1．一段导体两端电压为4．5 V 时，通过导体的电流为0．3 A ，现将该导体接入某一电路中通过导体的电流为0．1 A ，则这时，加在导体两端的电压为 V ．2．一段导体两端加5 V 的电压时，通过导体的电流为0．4 A ．若加在导体两端的电压为8 V ，(填“能”或“不能”)用量程为0~0．6 A 的电流表测它的电流．3．某段电路两端的电压增大为原来的2倍，同时这段电路里的电阻减小到原来的21，这时通过导体的电流是原来的 ．4．如图7．1-1所示，电源电压保持不变，当开关S 从断开变为闭合时，电流表和电压表的示数变化情况为 ( )A ．电流表示数变大，电压表示数不变B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数不变 图7．1-1轻松入门知识点1 探究电阻上的电流跟两端电压的关系5．在电阻R 不变的情况下，如果加在R 两端的电压是2 V ，则通过R 的电流是0．2 A ；如果加在R 两端的电压是4 V ，则通过R 的电流是 A ．6．同学们一定已经意识到：加在导体两端的电压越高，流过导体的电流就会越 ；导体的电阻越大，流过它的电流就会越 ．7．研究电流跟电压的关系，用如图7．1-2所示的电路，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步，实验要求是 ( )A ．保持R ′的滑片位置不动B ．保持R 的电压不变C ．保持电路中的电流不变D ．保持R 不变，调节R ′的滑片到不同的适当位置图7．1-2 图7．1-38．如图7．1-3所示，是探究电阻上的电流跟两端电压关系的电路图，图中滑动变阻器的作用是：(1) ；(2) ．9．下面的表格记录了一组实验数据，你能得出什么结论?答： ．知识点2 探究电阻上的电流跟导体电阻的关系10．甲、乙两电阻的电压比是2∶1的电路中，已知它们的电阻之比为2∶3，则通过它们的电流之比是( ) A．1∶1 B．2∶1 C．4∶3 D．3∶1 11．关于研究“电流跟电压、电阻的关系”的实验，下列说法正确的是( ) A．电流跟导体的电阻成反比B．电流跟电压成正比C．电压一定，电流跟电阻成反比D．电阻一定，电流跟电压成正比12．在保持电阻R两端电压不变的情况下，如果R的阻值是10 Ω，则通过R的电流是0．3A；如果R的阻值是15 Ω，则通过R的电流是A．快乐晋阶综合点探究电流、电压、电阻的关系13．图7．1-4是研究电流跟电阻关系的电路图，图中定值电阻的阻值是5 Ω，变阻器最大阻值为10 Ω．闭合开关S，调节变阻器使电阻两端电压是2 V，此时电流表的示数为0．4A；再断开开关S，将5 Ω的电阻取下换上一个1 Ω的电阻，进行如下操作：图7．1-4(1)闭合开关S，观察到：电压表示数(填“大于”“小于”或“等于”)2 V．电流表指针偏转特点是，应立即开关，并再把滑片移到(填“左”或“右”)端．(2)在第一问的基础上将电流表的量程改为0~3 A，闭合开关S后，将滑片向端移动(填“左”或“右”)，使电压表示数．拓展探究拓展点正确理解电流跟电压、电阻的关系13．阅读下列材料并回答问题：一、导体中的电流与导体两端的电压成正比是有条件的，即保持电阻不变；导体中的电流与电阻成反比也是有条件的，即保持电压不变．二、正确理解电流、电压、电阻之间的逻辑关系．在导体电阻一定时，电压是在导体中产生电流的原因，电流是在导体上加电压的结果，因此，不能将电流跟电压的关系描述为“电压跟电流成正比”．在保持电压一定时，导体中电流会随电阻的改变而变化．因为电阻是导体本身的一种特性，只由导体本身的因素决定，而与导体中是否通有电流，以及电流的大小无关．因此，不能将电流跟电阻的关系描述为“电阻与通过导体的电流成反比”．问题：阅读完上述材料后，你认为电流、电压、电阻关系的准确描述是：．参考答案练习导引1．1．5 2．不能3．4倍4．A轻松入门5．0．4 6．大小7．D8．(1)改变电路中的电流(2)保护电路中的电流表和电压表9．D 10．CD11．0．2快乐晋阶12．(1)小于偏转过大断开左(2)右等于2 V13．(1)电压是在导体中产生电流的原因，电流是在导体上加电压的结果；(2)在保持电阻一定时，导体中的电流与导体两端的电压成正比；(3)在保持电压一定时，导体中电流会随电阻的改变而变化，通过导体的电流与电阻成反比．电阻是导体本身的一种特性，只由导体本身的因素决定．。

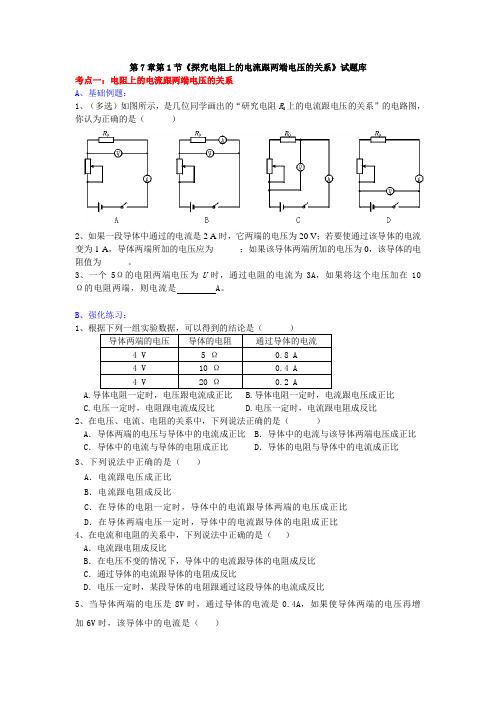

第7章第1节《探究电阻上的电流跟两端电压的关系》试题库考点一：电阻上的电流跟两端电压的关系A、基础例题：1、（多选）如图所示，是几位同学画出的“研究电阻R0上的电流跟电压的关系”的电路图，你认为正确的是（）2、如果一段导体中通过的电流是2 A时，它两端的电压为20 V；若要使通过该导体的电流变为1 A，导体两端所加的电压应为______；如果该导体两端所加的电压为0，该导体的电阻值为______。

3、一个5Ω的电阻两端电压为U时，通过电阻的电流为3A，如果将这个电压加在10Ω的电阻两端，则电流是 A。

B、强化练习：1导体两端的电压导体的电阻通过导体的电流4 V5 Ω0.8 A4 V 10 Ω0.4 A4 V 20 Ω0.2 AA.导体电阻一定时，电压跟电流成正比B.导体电阻一定时，电流跟电压成正比C.电压一定时，电阻跟电流成反比D.电压一定时，电流跟电阻成反比2、在电压、电流、电阻的关系中，下列说法正确的是（）A．导体两端的电压与导体中的电流成正比 B．导体中的电流与该导体两端电压成正比C．导体中的电流与导体的电阻成正比 D．导体的电阻与导体中的电流成正比3、下列说法中正确的是（）A．电流跟电压成正比B．电流跟电阻成反比C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比4、在电流和电阻的关系中，下列说法中正确的是（）A．电流跟电阻成反比B．在电压不变的情况下，导体中的电流跟导体的电阻成反比C．通过导体的电流跟导体的电阻成反比D．电压一定时，某段导体的电阻跟通过这段导体的电流成反比5、当导体两端的电压是8V时，通过导体的电流是0.4A，如果使导体两端的电压再增加6V时，该导体中的电流是（）A ．0.4AB ．0.5AC ．0.7AD ．0.93A6、导体两端电压为3V 时，通过它的电流是0.6A ，如果使导体两端电压增加到6V ，那么该导体的电阻是（ ）A ．1.8ΩB ．5ΩC ．10ΩD ．15Ω7、一个电阻当加在它两端的电压为10V 时，通过其电流为0．2A ，若加在它两端的电压为20V 时，通过它的电流为0．4A ，那么这个电阻的阻值为（ ）A ．50Ω10V/0.2A =B ．Ω5210V/0.4A =C ．Ω10020V/0.2A =D ．都对 8、将30Ω的电阻接在一电源两端，通过的电流为0.3A ．若把30Ω的电阻拿走，将10Ω与60Ω的电阻分别接在这个电源两端，那么通过的电流分别为（ ）A ．0.9A ，0.15AB ．0.15A ，0.9AC ．0.1A ，0.6AD ．0.6A ，0.1A9、某同学将两节干电池串联起来，接在电阻R 1的两端时，通过R 1的电流是0.5 A ，他又将这个电池组接在另外一个电阻R 2两端，已知R 2=2 R 1.通过R 2的电流是（ ） A.0.5 A B.0.25 A C.1 A D.2 A10、某电路两端电压减为原来的1/2，电阻增大到原来的2倍，则此时通过该电路的电流是（ ）A ．原来的1/4B ．原来的1/2C ．原来的4倍D ．没有变化11、如果一段导体接在电路中与导体串联的电流表读数为0.9A ，与该导体并联的电压表的读数为3.6V ，若将导体两端的电压改为2.4V ，那么电流表的示数应为_____________A 。

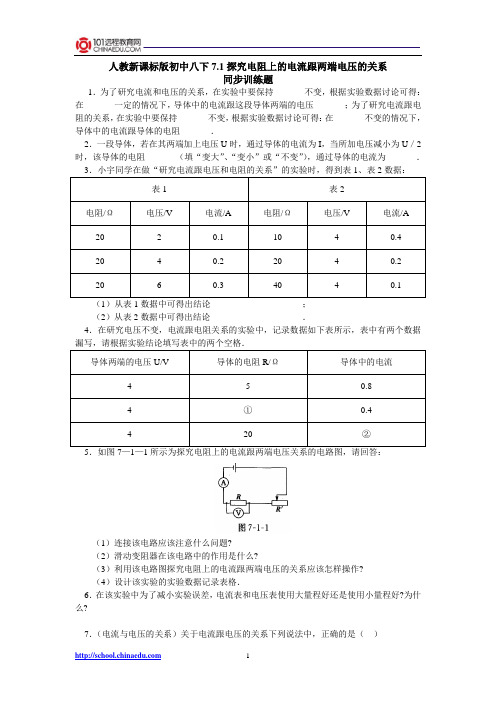

人教新课标版初中八下7.1探究电阻上的电流跟两端电压的关系同步训练题1．为了研究电流和电压的关系，在实验中要保持_______不变，根据实验数据讨论可得：在_______一定的情况下，导体中的电流跟这段导体两端的电压_______；为了研究电流跟电阻的关系，在实验中要保持_______不变，根据实验数据讨论可得：在_______不变的情况下，导体中的电流跟导体的电阻_______．2．一段导体，若在其两端加上电压U时，通过导体的电流为I，当所加电压减小为U／2时，该导体的电阻_______（填“变大”、“变小”或“不变”），通过导体的电流为_______．（2）从表2数据中可得出结论_____________________．4．在研究电压不变，电流跟电阻关系的实验中，记录数据如下表所示，表中有两个数据漏写，请根据实验结论填写表中的两个空格．5．如图7—1—1所示为探究电阻上的电流跟两端电压关系的电路图，请回答：（1）连接该电路应该注意什么问题?（2）滑动变阻器在该电路中的作用是什么?（3）利用该电路图探究电阻上的电流跟两端电压的关系应该怎样操作?（4）设计该实验的实验数据记录表格．6．在该实验中为了减小实验误差，电流表和电压表使用大量程好还是使用小量程好?为什么?7．（电流与电压的关系）关于电流跟电压的关系下列说法中，正确的是（）A．电流跟电压成正比B．通过导体的电流跟导体两端的电压成正比C．在电阻不变的情况下，导体中的电流跟导体两端的电压成正比D．电阻一定时，通过导体的电流大小跟这段导体两端的电压成反比8．（电流与电压的关系）将一段导体分别接在一节干电池和一节铅蓄电池上，该导体中两次通过的电流（）A．相等B．接在干电池上时电流大C．接在蓄电池上时电流大D．无法判断9．（实验步骤）在“研究电流跟电压、电阻的关系”实验中，其实验步骤分为（）A．保持电阻不变和保持电压不变两个步骤进行B．保持电流不变和保持电压不变两个步骤进行C．保持电阻不变和保持电流不变两个步骤进行D．保持电压不变、电阻不变、电流不变三个步骤进行10．（电流与电阻的关系）在电流和电阻的关系中，下列说法中正确的是（）A．电流跟电阻成反比B．在电压不变的情况下，导体中的电流跟导体的电阻成反比C．通过导体的电流跟导体的电阻成反比D．电压一定时，某段导体的电阻跟通过这段导体的电流大小成反比11．（实验注意事项）在探究电流与电压、电阻的实验中，下列做法错误的是（）A．在连接线路的过程中，开关应处于断开状态B．连接线路的过程中，滑动变阻器滑片要放在最大电阻值的位置C．试触时发现电流表指针反转，电压表正常，这时应断开电路，将电池的正负极对调D．在连接线路时，电压表和电流表的正、负接线柱不能接反12．（数据分析）在研究电流跟电阻的关系实验中，得出表格中的一组数据，根据这组数B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流和导体的电阻成反比13．（控制变量法）研究电流跟电压、电阻的关系，用如图7—1—2所示的电路，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步，实验要求是（）A．保持R′的滑片位置不动B．保持R的电压不变C．保持R不变，调节R′滑片到不同的适当位置D．保持电路中的电流不变14．（实验步骤）图7—1—3所示的是运用“控制变量法”研究电流、电压跟电阻三个物理量变化关系的实验电路，在实验中有一步骤如下：几次改变电阻箱R阻值，那么这一过程是为了研究以下关系中的（）A．保持电阻不变，研究电流跟电压的关系B．保持电压不变，研究电流跟电阻的关系C．保持电流不变，研究电压跟电阻的关系D．以上三种关系都说得不对15．（电流表量程的选择）杨阳同学在探究“电流与电压的关系”时，实验方案和操作过程均正确，两表连接和示数如图7—1—4所示，这个实验可以改进的地方是__________；你这样改的理由是______________________________。

人教新课标版初中八下7.1探究电阻上的电流跟两端电压的关系教案教学目标：通过实验探究电阻上的电流跟两端的电压的关系。

教学重点：教学目标。

教学器材：电源、开关、不同阻值的电阻2个，电压表、电流表、滑动变阻器。

教学过程：一、复习提问1．电压是由什么提供的？它的作用是什么？2．什么是电阻？电阻的大小由哪些因素决定？二、导入新课在现代化社会生活里，电灯、电话、电视机……等等电器中，都有电路。

各种电器在工作时，电流在电路中静静地“流淌”……你是否想过，电流的流动遵循着怎样的规则？电流、电压电阻各自扮演着怎样的角色？它们之间又有怎样的关系呢？现在就让我们来揭开其中的奥秘。

第七章欧姆定律第一节探究电阻上的电流跟两端电压的关系三、进行新课通过前面的学习，同学们一定已经意识到：电压是形成的电流的原因，加在导体两端的电压越高，流过导体的电流就会越大；导体的电阻越大，流过它的电流就会越小。

现在，我们想进一步了解，如果知道一个导体的电阻值，还知道加在它两端的电压，能不能计算出通过它的电流呢？换句话说，电流与电阻、电压之间有什么定量关系呢？现在我们就用实验的方法来探究电阻上的电流跟两端电压的关系提出问题电阻上的电流跟两端电压有什么关系？猜想或假设电阻上的电压随着两端的电压增大而增大（或减小）。

设计实验实验时分别把阻值不同的几个定值电阻接在电路中，测量电阻两端的电压U和通过的电流I。

对于不同的电阻，各进行几次测量，研究这三者之间的关系。

实验器材：电源、开关、不同阻值的电阻2个，电压表、电流表、滑动变阻器。

画出电路图。

进行实验按图连接电路，测量并记下几组电压和电流的值。

换接另一个电阻，重复上述实验，并记下几组电压和电流的值。

分析和论证画出每个电阻的U-I关系图象。

电流I、电压U的关系可以表示为：结论：电流、电压、电阻的关系可以表示为：在电阻一定时，导体中的电流与导体两端的电压成正比。

在电压一定时，导体中的电流与导体的电阻成反比。

教后记：
本节内容是通过实验探究过程得出电流、电压、电阻的规律。

是初中物理中的典型规律课。

教学中应注意用学生已学的知识进行引入，由已知道的定性关系进一步深入到探究定量关系。

教学中应将控制变量法的思想贯穿于教学中。

本节教学采用了更换电池的方法来改变电压，由于电池有内阻，学生现有的知识没有涉及到这点，所以为了减小实验误差，应准备新电池。

实验过程中要及时对学生进行引导，不要轻易否定学生的想法，在设计过程中可以提出启发性的问题，让学生自我发现问题，得出规律。

初三物理探究电阻上的电流跟两端电压的关系试题答案及解析1.小明利用如图甲所示的电路，实验探究“保持电阻不变时，电流跟电压的关系”。

实验器材：电源（电压恒为4.5 V），电流表、电压表各一只，一个开关，一个定值电阻，一只滑动变阻器，导线若干。

(1)请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整。

(2)小明在闭合开关S后，发现电压表指针反向偏转，出现这种现象的原因是________：。

(3)小明通过实验得到多组实验数据，由这些数据画出如图丙所示的图像,由图像可得结论：保持电阻不变时，________________________。

(4)若电流表损坏，请你利用余下实验器材，测量一个额定电压为2.5 V的小灯泡的额定功率（灯丝的电阻会随温度变化），并把如下的实验步骤补充完整。

①在原实验电路中，断开开关S，拆去电流表，用小灯泡替换定值电阻，重新连接好电路，并移动滑片P至________（选填“A”或“B”）端；②闭合开关S，移动滑片P，直至电压表的示数为________ V时，小灯泡正常发光；③________________________________；④小灯泡的额定功率的表达式P额="________" （用数据和测量的物理量符号表示）。

【答案】（1）电路图如图所示：（2）电压表正负接线柱接反了；（3）电流跟电压成正比；（4）①B；②2.5；③保持滑片P的位置不变，断开开关，用定值电阻替换小灯泡，闭合开关，读出电压表的示数U；④．【解析】（1）电流表与待测电路串联，连接实物电路如图所示。

（2）电压表接入电路应使电流从正接线柱流入，负接线柱流出，故闭合开关S后，电压表指针反向偏转，这是由于电压表正负接线柱接反了造成的。

（3）由图丙可知，U﹣I图象是一条倾斜的直线，反映的是电流I与电压U 成正比，由此可得：在电阻一定时，电流与电压成正比。

（4）①闭合开关前，应使滑动变阻器接入电路中电阻最大，由题意知移动滑片P至B端；②当小灯泡两端电压等于其额定电压时，正常发光，故应移动滑片P，使电压表的示数为额定电压2.5V时，小灯泡才正常发光；③保持滑片P的位置不变，断开开关，用定值电阻替换小灯泡，闭合开关，读出电压表的示数U；④由图丙知，定值定值R与滑动变阻器串联，R=UR/I=2V/0.4A=5Ω，滑动变阻器接入电路的阻值：①，灯泡正常发光时的电流：②，小灯泡的额定功率的表达式P额=ULI=2.5V×I③，由①②③解得：。

第七章欧姆定律7.2 欧姆定律（一）教学目标：一、知识与技能1、对上一节课探究电压、电流和电阻的关系总结。

理解欧姆定律，并能进行简单计算。

2、电阻串联和并联后总电阻的认识及简单计算。

二、过程与方法在研究串、并联电阻的关系时用到等效替代法。

培养学生逻辑思维能力及解答电学问题的良好习惯。

三、情感态度与价值观通过对欧姆定理的介绍，激发学生学习的积极性。

重难点：（1）理解欧姆定律，并能进行简单计算，电阻串联和并联后总电阻的认识及简单计算（2）理解欧姆定律，并能进行简单计算。

板书设计：第二节欧姆定理及其应用一、欧姆定理：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比二、电阻的串联与并联串联电阻的总电阻的阻值比任何一个分电阻的阻值都大并联电阻的总电阻的阻值比任何一个分电阻的阻值都小导学方法：实验探究法、分析归纳法导学过程课前预习自我检测：1、欧姆定律的内容：2、公式：课堂导学上一节课的实验得出的实验结论是什么？把上一节课的实验结果综合起来，即为欧姆定律：1、欧姆定律的内容：2、公式：公式中符号的意义及单位：U——R——I———说明：欧姆定律中的电流、电压和电阻这三个量是对同一段导体而言的。

3、应用欧姆定律计算有关电流、电压和电阻的简单问题。

(1)、利用欧姆定律求电流：应用公式：例1：一条电阻丝的电阻是97Ω，接在220V的电压上，通过它的电流是多少？(2)、利用欧姆定律求电路的电压：由公式变形得例2、一个电熨斗的电阻是0.1KΩ，使用时流过的电流是2.1A，则加在电熨斗两端的电压是多少？(3)、利用欧姆定律求导体的电阻：由公式变形得例3、在一个电阻的两端加的电压是20V，用电流表测得流过它的电流是1A，，则这个电阻的阻值是多少？4、通过以上的简单电学题目的计算，提出以下要求：(1)、要画好电路图,在图上标明已知量的符号、数值和未知量的符号。

(2)、要有必要的文字说明，物理公式再数值计算，答题叙述要完整。
