单片机按键控制舵机转动

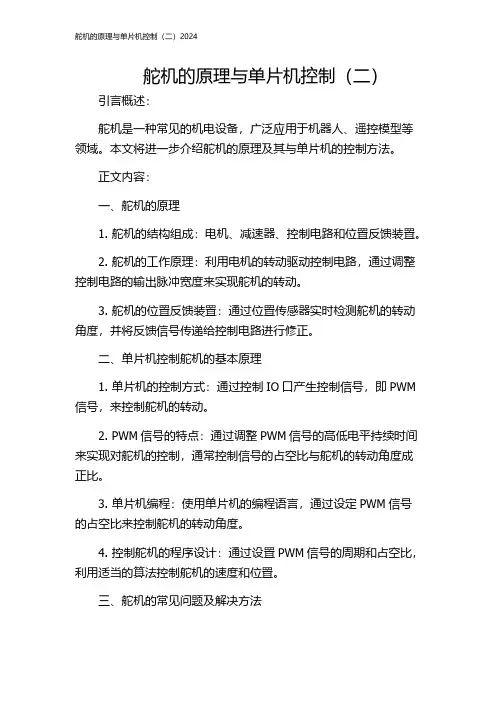

舵机的原理与单片机控制（二）引言概述：舵机是一种常见的机电设备，广泛应用于机器人、遥控模型等领域。

本文将进一步介绍舵机的原理及其与单片机的控制方法。

正文内容：一、舵机的原理1. 舵机的结构组成：电机、减速器、控制电路和位置反馈装置。

2. 舵机的工作原理：利用电机的转动驱动控制电路，通过调整控制电路的输出脉冲宽度来实现舵机的转动。

3. 舵机的位置反馈装置：通过位置传感器实时检测舵机的转动角度，并将反馈信号传递给控制电路进行修正。

二、单片机控制舵机的基本原理1. 单片机的控制方式：通过控制IO口产生控制信号，即PWM 信号，来控制舵机的转动。

2. PWM信号的特点：通过调整PWM信号的高低电平持续时间来实现对舵机的控制，通常控制信号的占空比与舵机的转动角度成正比。

3. 单片机编程：使用单片机的编程语言，通过设定PWM信号的占空比来控制舵机的转动角度。

4. 控制舵机的程序设计：通过设置PWM信号的周期和占空比，利用适当的算法控制舵机的速度和位置。

三、舵机的常见问题及解决方法1. 舵机抖动问题：可通过增加控制信号的稳定性和校准舵机的中值来解决。

2. 舵机发热问题：可通过降低PWM信号的频率和增加散热系统来解决。

3. 舵机运转不稳定问题：可通过调整PWM信号的占空比和校正舵机的位置反馈装置来解决。

四、舵机控制的优化方法1. 控制算法优化：利用PID控制算法来提高舵机的精确度和稳定性。

2. 舵机模型参数的优化：通过调整舵机的工作电压和扭矩参数，提高其性能和适应性。

3. 舵机控制系统的设计优化：考虑电源、信号线路、控制器等因素，提高舵机控制的整体效果。

五、舵机控制应用案例1. 机器人舵机控制：通过单片机对舵机进行控制，实现机器人的运动和动作。

2. 遥控模型舵机控制：利用遥控器与接收机之间的通信，控制舵机来实现遥控模型的转动和动作。

总结：本文详细介绍了舵机的工作原理和单片机控制方法，以及舵机常见问题的解决方法和控制优化的途径。

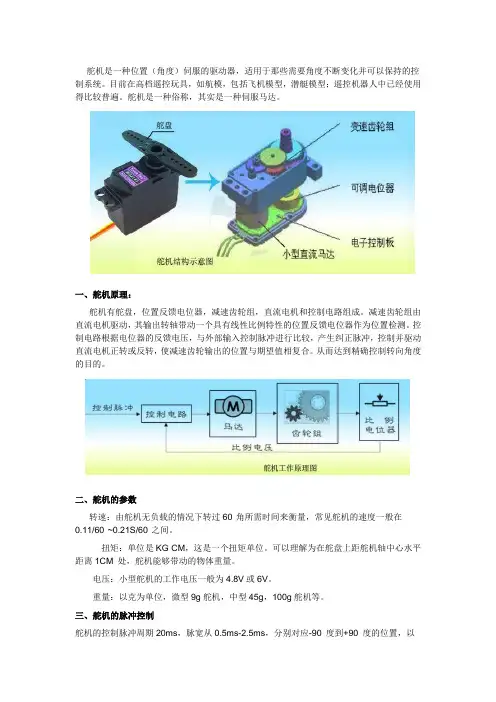

舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。

目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。

舵机是一种俗称，其实是一种伺服马达。

一、舵机原理：舵机有舵盘，位置反馈电位器，减速齿轮组，直流电机和控制电路组成。

减速齿轮组由直流电机驱动，其输出转轴带动一个具有线性比例特性的位置反馈电位器作为位置检测。

控制电路根据电位器的反馈电压，与外部输入控制脉冲进行比较，产生纠正脉冲，控制并驱动直流电机正转或反转，使减速齿轮输出的位置与期望值相复合。

从而达到精确控制转向角度的目的。

二、舵机的参数转速：由舵机无负载的情况下转过60°角所需时间来衡量，常见舵机的速度一般在0.11/60°~0.21S/60°之间。

扭矩：单位是KG·CM，这是一个扭矩单位。

可以理解为在舵盘上距舵机轴中心水平距离1CM 处，舵机能够带动的物体重量。

电压：小型舵机的工作电压一般为4.8V或6V。

重量：以克为单位，微型9g舵机，中型45g，100g舵机等。

三、舵机的脉冲控制舵机的控制脉冲周期20ms，脉宽从0.5ms-2.5ms，分别对应-90 度到+90 度的位置，以180度角度伺服为例注：这只是一种参考数值，具体的参数，请参见舵机的技术参数。

改变高电平的脉冲宽度就改变了输出角度。

四、舵机的单片机控制舵机的单片机控制:舵机只有3根线，电压，地，脉宽控制信号线，与单片机接口只需要一条线,PB0为单片机定时器输出脚，用单片机的定时器产生20ms的脉冲频率控制舵机，通过改变脉冲的占空比来控制输出角度。

舵机转动时需要消耗比较大的电流，所以舵机的电源最好单独提供，不要和单片机使用同一路电源。

点击参见：AVR单片机定时器输出PWM实例小企鹅diy科学探究学习网更多文章转到/wqb_lmkj/blog文章分类-机器人。

舵机的单片机控制第一章：引言舵机是一种常见的机械驱动器件，广泛应用于模型航空、机器人、自动化设备以及家用电器等领域。

其具备精准控制旋转角度的能力，可以根据输入的信号控制输出轴的位置，使其按照预定的角度旋转。

单片机技术作为现代控制系统中重要的组成部分，被广泛应用于舵机控制中，本文将以单片机控制舵机为研究对象，探讨其工作原理和控制方法。

第二章：舵机原理舵机由电机和返回电路组成，输入控制信号后，通过电机驱动轴实现角度调节。

其内部包含了一个减速装置以及一个位置反馈装置（旋转电位器或磁编码器）。

通过控制电机的转速和方向，从而实现舵机输出轴的位置调整。

值得注意的是，舵机的控制信号通常为PWM信号。

第三章：单片机控制舵机3.1 舵机控制信号的生成单片机通过PWM信号控制舵机的角度。

PWM信号可以通过计时器/计数器来生成，并通过定时器的频率和占空比来控制输出信号的特性。

其中，舵机的控制信号通常具有20ms的周期，占空比在0.5ms到2.5ms之间可以实现0°到180°的转动范围。

因此，单片机需要根据需要设定合适的定时器参数。

3.2 单片机舵机控制电路单片机与舵机之间需要一个适配电路，将单片机输出的PWM信号转化为舵机可以接受的信号。

适配电路通常由操作放大器、电阻和电容组成。

其作用是将较低电平的单片机信号放大到舵机所需要的电平范围，以便舵机可以接收到正确的控制信号。

3.3 程序设计程序设计是单片机控制舵机的关键。

根据舵机的控制信号特性，通过适当的算法和参数设置，可以实现精确的舵机控制。

程序设计需要考虑到舵机控制的实时性和精确性，采用中断方式和定时器中断来实现。

第四章：舵机控制实验为验证单片机控制舵机的效果，进行了一系列实验。

实验中通过改变PWM信号的占空比以及角度范围，观测舵机输出的转动情况。

实验结果表明，单片机可以精确控制舵机的转动角度，并具备实时性能。

第五章：结论单片机控制舵机是一种成熟且常见的应用。

单片机控制舵机章节一：引言舵机是一种能够精确控制角度的电动执行元件，广泛应用于机器人、航模模型、自动门窗等领域。

而单片机作为一种嵌入式系统，具有高性能、低功耗和易编程等特点，是控制舵机的理想选择。

本论文将介绍单片机控制舵机的原理、方法和应用。

章节二：舵机原理与工作原理舵机是由一个电机和一个控制电路组成。

电机驱动舵轮旋转，而控制电路则根据输入信号产生相应的输出脉冲，控制电机驱动舵轮转动的位置和角度。

舵机的工作原理可以分为三个阶段：解码脉冲、驱动电机和反馈传感。

在解码脉冲阶段，舵机接收控制信号，将其转化为输出脉冲信号。

在驱动电机阶段，舵机根据输出脉冲信号驱动电机旋转。

在反馈传感阶段，舵机通过内置的位置传感器反馈当前位置信息给控制电路，以实现闭环控制。

章节三：单片机控制舵机的方法单片机控制舵机的方法主要包括PWM控制和定时中断控制。

PWM控制是通过改变脉宽来控制舵机的角度。

单片机通过定时器产生一定频率的PWM信号，占空比表示舵机的角度位置。

定时中断控制是通过定时中断产生一系列的脉冲信号，根据脉冲信号的频率和宽度来控制舵机的位置和角度。

在具体实现中，可以使用脉宽编码来表示舵机的位置信息，可以使用软件算法来驱动舵机旋转，也可以使用硬件模块来实现舵机的控制。

章节四：单片机控制舵机的应用单片机控制舵机的应用十分广泛。

在机器人领域，单片机控制舵机可以控制机器人的头部、手臂和腿部，实现精确的动作控制。

在航模模型中，单片机控制舵机可以控制模型的机翼、尾翼和升降舵，实现精确的飞行控制。

在自动门窗领域，单片机控制舵机可以实现门窗的开启和关闭，实现自动化管理。

综上所述，单片机控制舵机是一种高效、灵活和可靠的控制方法，可以应用于多个领域。

通过合理的算法设计和硬件布局，单片机可以实现精确控制舵机的位置和角度，满足各种实际需求。

未来，随着单片机技术的不断发展，单片机控制舵机的应用将会越来越广泛。

通过单片机控制舵机，可以实现精确的位置和角度控制，提高了机器人、航模模型和自动门窗等设备的灵活性和智能化水平。

单片机控制舵机程序第一章：引言单片机作为一种重要的嵌入式系统开发工具，广泛应用于各个领域，舵机作为一种常用的机械驱动装置，也在各种应用中得到广泛的应用。

本论文通过设计单片机控制舵机的程序，旨在探究单片机如何通过编程实现舵机的精确控制。

第二章：舵机的基本原理舵机是一种常见的位置式伺服机构，它可以通过控制信号控制其角度位置，实现精确的运动控制。

它由直流电机、减速机构、位置检测传感器和驱动控制电路组成。

通过单片机控制舵机，可以实现根据需要精确调整舵机的位置和速度。

第三章：单片机控制舵机的设计与实现本章主要介绍如何使用单片机来控制舵机。

首先，需要选择合适的单片机和舵机。

常见的单片机有51系列、AVR、STM32等，而舵机则有舵机舵盘、舵机电机和舵机控制器等。

随后，在硬件设计上，需要连接单片机和舵机，并根据舵机的电气特性设计相应的电路保护措施。

在软件设计上，需要编写单片机的控制程序。

通过控制程序发送特定的PWM（脉宽调制）信号给舵机，从而控制舵机的角度位置和运动速度。

第四章：单片机控制舵机的应用与改进在本章中，将介绍单片机控制舵机的应用与改进。

首先，在机器人领域，单片机控制舵机可以实现机器人的运动与动作控制，从而实现更复杂的功能。

其次，在航模、智能家居等领域，单片机控制舵机也应用广泛，可以实现遥控、智能调节等功能。

最后，对现有的单片机控制舵机的程序进行改进，如优化舵机的运动曲线、增加舵机的控制精度等，可以提升系统的性能。

总结：本论文通过设计单片机控制舵机的程序，探究了单片机通过编程实现舵机的精确控制的原理和方法。

同时，介绍了舵机的基本原理和单片机控制舵机的设计与实现过程，并讨论了单片机控制舵机的应用与改进。

通过本论文的研究，可以帮助读者了解和应用单片机控制舵机的技术，为单片机在舵机控制方面的应用提供参考。

第五章：实验及结果分析在本章中，我们将介绍根据上述设计和实现的单片机控制舵机的程序的实验，并对实验结果进行分析。

按键控制舵机程序章节一：引言按键控制舵机是一种常见的控制方法，它通过按键的状态改变来控制舵机的位置。

这种方法简单易行，占用资源较少，因此在各种智能设备和机器人中被广泛应用。

本论文将介绍按键控制舵机的基本原理、软硬件实现方法以及应用案例。

通过本论文的学习，读者将能够了解到如何使用按键控制舵机，并可以根据实际需求进行灵活的应用和扩展。

章节二：按键控制舵机的原理按键控制舵机的原理是通过读取按键的状态来判断是否需要调整舵机的位置。

一般来说，按键有两个状态：按下和松开。

当按键被按下时，电路会输出低电平，舵机会根据低电平的信号调整位置；当按键被松开时，电路会输出高电平，舵机将保持当前位置。

在实际中，可以通过使用数字输入引脚读取按键的状态，然后与设定的阈值进行比较来判断按键是否被按下。

章节三：按键控制舵机的软硬件实现方法按键控制舵机的软硬件实现方法主要包括硬件电路和软件编程两个方面。

硬件电路部分，需要使用数字输入引脚来读取按键的状态，将读取到的状态与设定的阈值进行比较，从而确定舵机是否需要调整位置。

同时，还需要使用PWM（脉冲宽度调制）信号来控制舵机的位置。

可以通过连接Arduino等主控板和舵机，使用适当的电阻分压电路来实现读取按键状态的功能，然后将逻辑电平转化为舵机可以接受的PWM信号。

软件编程部分，需要使用相应的编程语言来控制舵机。

以Arduino为例，可以使用Arduino IDE编写程序。

首先需要定义数字输入引脚来读取按键状态，并使用digitalRead函数来获取其状态。

接着，需要用digitalWrite函数生成PWM信号，通过analogWrite函数将得到的PWM值传输给舵机的控制引脚。

通过不断循环检测按键的状态，根据实际需求来控制舵机的位置。

章节四：按键控制舵机的应用案例按键控制舵机有广泛的应用场景。

一种典型的应用案例是机器人的手臂控制。

通过使用按键控制舵机，可以灵活地控制机器人的手臂动作，实现抓取、放置等功能。

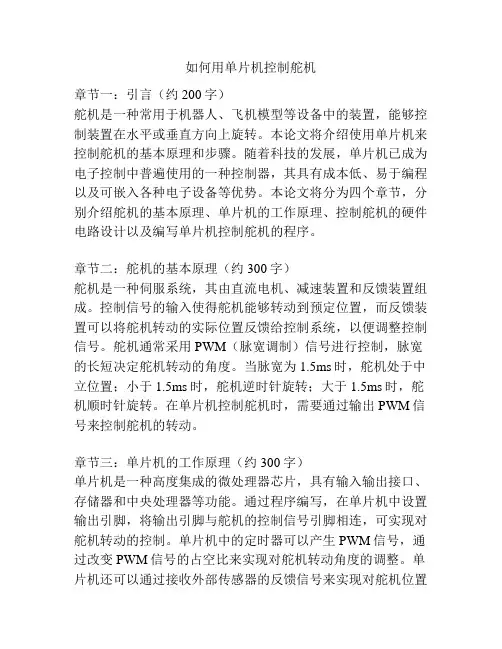

如何用单片机控制舵机章节一：引言（约200字）舵机是一种常用于机器人、飞机模型等设备中的装置，能够控制装置在水平或垂直方向上旋转。

本论文将介绍使用单片机来控制舵机的基本原理和步骤。

随着科技的发展，单片机已成为电子控制中普遍使用的一种控制器，其具有成本低、易于编程以及可嵌入各种电子设备等优势。

本论文将分为四个章节，分别介绍舵机的基本原理、单片机的工作原理、控制舵机的硬件电路设计以及编写单片机控制舵机的程序。

章节二：舵机的基本原理（约300字）舵机是一种伺服系统，其由直流电机、减速装置和反馈装置组成。

控制信号的输入使得舵机能够转动到预定位置，而反馈装置可以将舵机转动的实际位置反馈给控制系统，以便调整控制信号。

舵机通常采用PWM（脉宽调制）信号进行控制，脉宽的长短决定舵机转动的角度。

当脉宽为1.5ms时，舵机处于中立位置；小于1.5ms时，舵机逆时针旋转；大于1.5ms时，舵机顺时针旋转。

在单片机控制舵机时，需要通过输出PWM信号来控制舵机的转动。

章节三：单片机的工作原理（约300字）单片机是一种高度集成的微处理器芯片，具有输入输出接口、存储器和中央处理器等功能。

通过程序编写，在单片机中设置输出引脚，将输出引脚与舵机的控制信号引脚相连，可实现对舵机转动的控制。

单片机中的定时器可以产生PWM信号，通过改变PWM信号的占空比来实现对舵机转动角度的调整。

单片机还可以通过接收外部传感器的反馈信号来实现对舵机位置的闭环控制。

单片机的工作原理为我们控制舵机提供了可靠的基础。

章节四：控制舵机的硬件电路设计与编程（约200字）为了实现对舵机的控制，我们需要设计相应的硬件电路和编写单片机的程序。

硬件电路包括单片机与舵机的连接-将单片机的输出引脚与舵机的控制信号引脚相连，并通过合适的电路设计保证信号的稳定传输。

通过编程，我们可以设置单片机定时器产生PWM波，通过改变占空比来控制舵机转动。

同时，我们可以根据实际需求设置单片机的输入输出接口和传感器，以实现舵机控制的自动化和精确性。

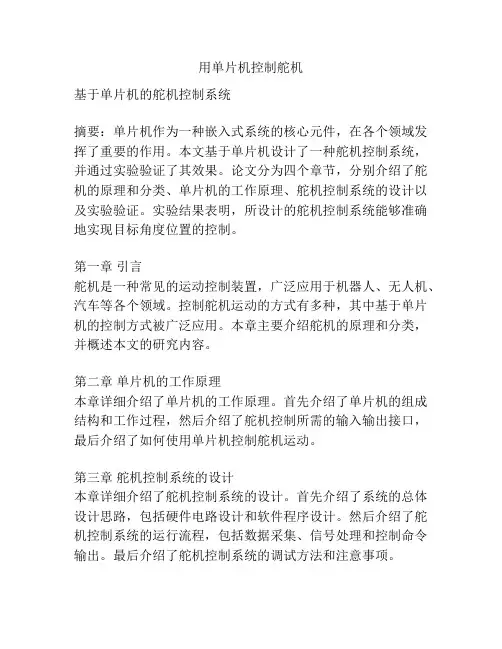

用单片机控制舵机基于单片机的舵机控制系统摘要：单片机作为一种嵌入式系统的核心元件，在各个领域发挥了重要的作用。

本文基于单片机设计了一种舵机控制系统，并通过实验验证了其效果。

论文分为四个章节，分别介绍了舵机的原理和分类、单片机的工作原理、舵机控制系统的设计以及实验验证。

实验结果表明，所设计的舵机控制系统能够准确地实现目标角度位置的控制。

第一章引言舵机是一种常见的运动控制装置，广泛应用于机器人、无人机、汽车等各个领域。

控制舵机运动的方式有多种，其中基于单片机的控制方式被广泛应用。

本章主要介绍舵机的原理和分类，并概述本文的研究内容。

第二章单片机的工作原理本章详细介绍了单片机的工作原理。

首先介绍了单片机的组成结构和工作过程，然后介绍了舵机控制所需的输入输出接口，最后介绍了如何使用单片机控制舵机运动。

第三章舵机控制系统的设计本章详细介绍了舵机控制系统的设计。

首先介绍了系统的总体设计思路，包括硬件电路设计和软件程序设计。

然后介绍了舵机控制系统的运行流程，包括数据采集、信号处理和控制命令输出。

最后介绍了舵机控制系统的调试方法和注意事项。

第四章实验验证本章通过实验验证了所设计的舵机控制系统的效果。

首先介绍了实验所使用的硬件和软件环境，然后通过一系列实验测试了舵机在不同角度位置上的运动精度和响应速度。

最后对实验结果进行了分析和总结，验证了所设计的舵机控制系统的可行性和有效性。

结论本论文通过基于单片机的舵机控制系统的设计和实验验证，证明了该控制系统能够准确地实现目标角度位置的控制。

这对于舵机的应用和发展具有重要意义。

希望本文的研究成果能够为相关领域的研究者提供参考，促进舵机控制技术的进一步发展。

关键词：单片机、舵机、控制系统、角度位置、实验验证第一章引言舵机是一种能够控制角度位置的电机设备，广泛应用于各种需要精确运动控制的场景。

基于单片机的舵机控制系统能够实现高精度的角度位置控制，因此在机器人、自动化系统等领域被广泛应用。

在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。

舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。

舵机是一种位置伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。

其工作原理是：控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。

它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。

最后，电压差的正负输出到电机驱动芯片决定电机的正反转。

当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。

图1 舵机的控制要求舵机的控制信号是PWM信号，利用占空比的变化改变舵机的位置。

一般舵机的控制要求如图1所示。

单片机实现舵机转角控制可以使用FPGA、模拟电路、单片机来产生舵机的控制信号，但FPGA成本高且电路复杂。

对于脉宽调制信号的脉宽变换，常用的一种方法是采用调制信号获取有源滤波后的直流电压，但是需要50Hz(周期是20ms)的信号，这对运放器件的选择有较高要求，从电路体积和功耗考虑也不易采用。

5mV以上的控制电压的变化就会引起舵机的抖动，对于机载的测控系统而言，电源和其他器件的信号噪声都远大于5mV，所以滤波电路的精度难以达到舵机的控制精度要求。

也可以用单片机作为舵机的控制单元，使PWM信号的脉冲宽度实现微秒级的变化，从而提高舵机的转角精度。

单片机完成控制算法，再将计算结果转化为PWM信号输出到舵机，由于单片机系统是一个数字系统，其控制信号的变化完全依靠硬件计数，所以受外界干扰较小，整个系统工作可靠。

单片机系统实现对舵机输出转角的控制，必须首先完成两个任务：首先是产生基本的PWM周期信号，本设计是产生20ms的周期信号；其次是脉宽的调整，即单片机模拟PWM信号的输出，并且调整占空比。

当系统中只需要实现一个舵机的控制，采用的控制方式是改变单片机的一个定时器中断的初值，将20ms 分为两次中断执行，一次短定时中断和一次长定时中断。

单片机pwm控制舵机第一章：引言（大约200字）随着科技的不断发展，单片机技术在现代工业和自动化领域中的应用越来越广泛。

在这些应用中，控制舵机是非常常见的需求之一。

舵机通过调节输入的脉冲宽度来改变输出角度，因此使用脉冲宽度调制（PWM）信号来控制舵机的运动是一种常见的方法。

本论文将探讨如何使用单片机实现PWM控制舵机的方法和技术。

第二章：PWM控制舵机的原理与设计（大约300字）本章将介绍PWM控制舵机的原理和设计。

首先，将详细介绍PWM的概念和工作原理，以及舵机的工作原理。

然后，将讨论如何使用单片机生成PWM信号，并通过改变脉冲宽度来控制舵机的角度。

接下来，将介绍舵机控制电路的基本组成部分和连接方式。

最后，将给出一个具体的PWM控制舵机的电路设计示例。

第三章：单片机编程实现PWM控制舵机（大约300字）本章将介绍如何使用单片机进行编程，实现PWM控制舵机。

首先，将介绍使用哪种编程语言来编写单片机的程序，例如C 语言或汇编语言。

然后，将详细介绍如何编写程序来生成PWM信号，并通过改变脉冲宽度来控制舵机的角度。

此外，还将讨论如何根据实际需求调整PWM信号的频率和占空比。

最后，将给出一个具体的单片机编程实现PWM控制舵机的示例代码。

第四章：实验结果与讨论（大约200字）本章将介绍使用本论文中所提到的方法和技术实现PWM控制舵机的实验结果和讨论。

首先，将介绍所采用的实验平台和测试设备。

然后，将详细介绍实验过程和实验结果。

对于实验结果的讨论，将分析PWM信号的频率和占空比对舵机控制精度的影响。

最后，将讨论实验中可能遇到的问题和改进的方向。

结论（大约100字）通过本论文的研究，我们可以得出结论：使用单片机实现PWM控制舵机是一种可行且有效的方法。

通过调整PWM信号的脉冲宽度，可以精确控制舵机的角度。

同时，通过单片机编程实现PWM控制舵机也是相对简单的。

通过进一步的研究和实践，可以不断改进这一方法并应用于更广泛的应用领域中。
