铁路教学课件非正常接发列车作业标准
- 格式:ppt
- 大小:1.05 MB
- 文档页数:33

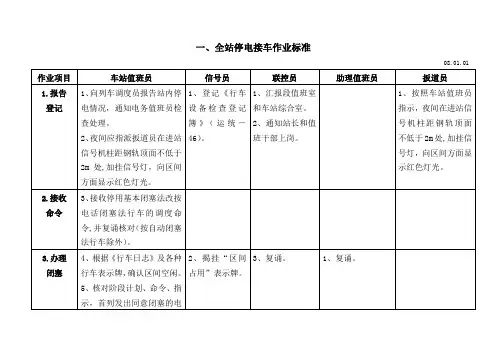

一、全站停电接车作业标准
08.01.01
二、全站停电发车作业标准
08.01.01
三、一(或一、二)离去红光带发车作业标准
08.01.01
四、进站、引导信号机均故障不能开放接车作业标准
08.01.01
五、出站信号机故障发车作业标准
08.01.01
六、反方向接车作业标准
08.01.01
七、反方向发车作业标准
08.01.01
八、向封锁区间开行救援(路用)列车作业标准
08.01.01
九、站内无空闲线路接车作业标准
08.01.01
十、道岔无表示发车作业标准
08.01.01
十一、道岔无表示接车作业标准
08.01.01
十二、发生“改方”应急处理作业标准
08.01.01
十三、道岔轨道电路故障(红光带)接车
08.01.01
十四、道岔轨道电路故障(红光带)发车作业标准
08.01.01。
非正常接发列车指导手册双线自动闭塞集中联锁(未设信号员)非正常情况接发列车作业2014 - 06 发布上海铁路局运输处印发目录1 范围 (3)2 规范性引用标准 (3)3 接发列车适用范围、关键环节和岗位作业技术要求 (3)3.1 到发线非占用轨道电路红光带接车作业 (3)3.2 无岔区段非占用轨道电路红光带接车(通过)作业 (6)3.3 无岔区段非占用轨道电路红光带发车作业 (10)3.4 道岔失去表示接车(通过)作业 (13)3.5 道岔失去表示发车作业 (18)3.6 第一或第一、二闭塞分区非列车占用红光带发车作业 (22)3.7 区间一架通过信号机故障发车作业 (24)3.8 基本闭塞设备故障发车作业 (28)3.9 反方向接车(通过)作业 (30)3.10 反方向发车作业 (34)3.11 进站信号机故障接车(通过)作业 (37)3.12 出站信号不能开放发车作业 (41)3.13 由未设出站信号机的线路上发车(含列车头部越过出站信号机)作业 (44)3.14 向封锁区间开行折返路用列车发车作业 (46)3.15 向封锁区间开行救援列车发车(及返回时接车)作业 (49)3.16 全站停电接车(通过)作业 (53)3.17 全站停电发车作业 (60)双线自动闭塞集中联锁(未设信号员)非正常情况接发列车作业1 范围本手册规定了双线自动闭塞集中联锁(未设信号员)的车站,在非正常情况下接、发列车的作业程序、适用范围、关键环节和各有关工种的岗位作业技术要求及有关规定。
本手册适用于上海铁路局所属双线自动闭塞集中联锁(未设信号员)的车站。
2 规范性引用标准TB/T 1500.1~1500.8-2009 接发列车作业原铁道部令第29号铁路技术管理规程上铁师〔2013〕460号行车组织规则3 接发列车适用范围、关键环节和岗位作业技术要求3.1 到发线非占用轨道电路红光带接车作业3.6 第一或第一、二闭塞分区非列车占用红光带发车作业3.7 区间一架通过信号机故障发车作业3.9 反方向接车(通过)作业3.12 出站信号不能开放发车作业3.15 向封锁区间开行救援列车发车(及返回时接车)作业。
非正常接发列车指导手册双线自动闭塞集中联锁(未设信号员)非正常情况接发列车作业2014 - 06 发布上海铁路局运输处印发目录1 范围 (3)2 规范性引用标准 (3)3 接发列车适用范围、关键环节和岗位作业技术要求 (3)3.1到发线非占用轨道电路红光带接车作业 (3)3.2无岔区段非占用轨道电路红光带接车(通过)作业 (6)3.3无岔区段非占用轨道电路红光带发车作业 (10)3.4 道岔失去表示接车(通过)作业 (13)3.5道岔失去表示发车作业 (18)3.6第一或第一、二闭塞分区非列车占用红光带发车作业 (22)3.7区间一架通过信号机故障发车作业 (24)3.8基本闭塞设备故障发车作业 (28)3.9反方向接车(通过)作业 (30)3.10反方向发车作业 (34)3.11进站信号机故障接车(通过)作业 (37)3.12出站信号不能开放发车作业 (41)3.13由未设出站信号机的线路上发车(含列车头部越过出站信号机)作业 (44)3.14向封锁区间开行折返路用列车发车作业 (46)3.15向封锁区间开行救援列车发车(及返回时接车)作业 (49)3.16全站停电接车(通过)作业 (53)3.17全站停电发车作业 (60)双线自动闭塞集中联锁(未设信号员)非正常情况接发列车作业1 范围本手册规定了双线自动闭塞集中联锁(未设信号员)的车站,在非正常情况下接、发列车的作业程序、适用范围、关键环节和各有关工种的岗位作业技术要求及有关规定。
本手册适用于上海铁路局所属双线自动闭塞集中联锁(未设信号员)的车站。
2 规范性引用标准TB/T 1500.1~1500.8-2009 接发列车作业原铁道部令第29号铁路技术管理规程上铁师〔2013〕460号行车组织规则3 接发列车适用范围、关键环节和岗位作业技术要求3.1 到发线非占用轨道电路红光带接车作业3.6 第一或第一、二闭塞分区非列车占用红光带发车作业3.7 区间一架通过信号机故障发车作业3.9 反方向接车(通过)作业3.12 出站信号不能开放发车作业。

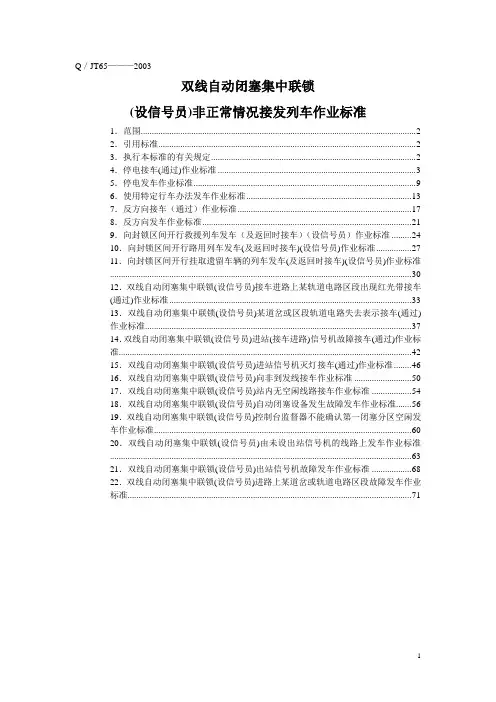

Q/JT65———2003双线自动闭塞集中联锁(设信号员)非正常情况接发列车作业标准1.范围 (2)2.引用标准 (2)3.执行本标准的有关规定 (2)4.停电接车(通过)作业标准 (3)5.停电发车作业标准 (9)6.使用特定行车办法发车作业标准 (13)7.反方向接车(通过)作业标准 (17)8.反方向发车作业标准 (21)9.向封锁区间开行救援列车发车(及返回时接车)(设信号员)作业标准 (24)10.向封锁区间开行路用列车发车(及返回时接车)(设信号员)作业标准 (27)11.向封锁区间开行挂取遗留车辆的列车发车(及返回时接车)(设信号员)作业标准 (30)12.双线自动闭塞集中联锁(设信号员)接车进路上某轨道电路区段出现红光带接车(通过)作业标准 (33)13.双线自动闭塞集中联锁(设信号员)某道岔或区段轨道电路失去表示接车(通过)作业标准 (37)14.双线自动闭塞集中联锁(设信号员)进站(接车进路)信号机故障接车(通过)作业标准 (42)15.双线自动闭塞集中联锁(设信号员)进站信号机灭灯接车(通过)作业标准 (46)16.双线自动闭塞集中联锁(设信号员)向非到发线接车作业标准 (50)17.双线自动闭塞集中联锁(设信号员)站内无空闲线路接车作业标准 (54)18.双线自动闭塞集中联锁(设信号员)自动闭塞设备发生故障发车作业标准 (56)19.双线自动闭塞集中联锁(设信号员)控制台监督器不能确认第一闭塞分区空闲发车作业标准 (60)20.双线自动闭塞集中联锁(设信号员)由未设出站信号机的线路上发车作业标准 (63)21.双线自动闭塞集中联锁(设信号员)出站信号机故障发车作业标准 (68)22.双线自动闭塞集中联锁(设信号员)进路上某道岔或轨道电路区段故障发车作业标准 (71)1.范围本标准规定了双线自动闭塞集中联锁(设信号员)的车站,在各种非正常情况下接、发列车的关键环节、作业程序和各有关工种的岗位作业技术要求。

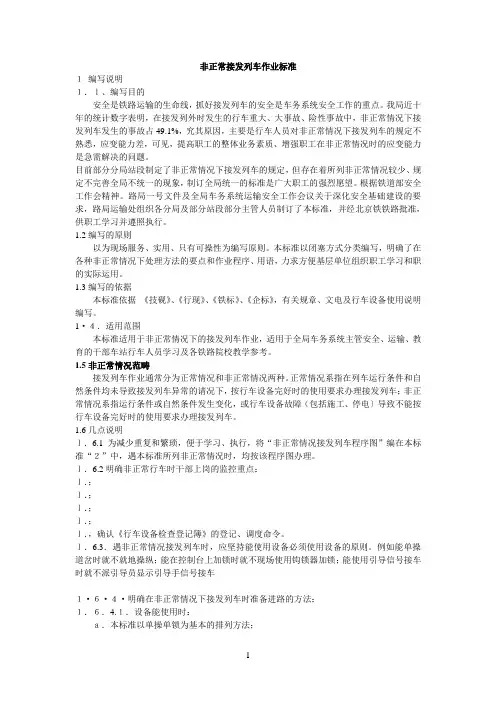

非正常接发列车作业标准1编写说明1.l、编写目的安全是铁路运输的生命线,抓好接发列车的安全是车务系统安全工作的重点。
我局近十年的统计数字表明,在接发列外时发生的行车重大、大事故、险性事故中,非正常情况下接发列车发生的事故占49.1%,究其原因,主要是行车人员对非正常情况下接发列车的规定不熟悉,应变能力差,可见,提高职工的整体业务素质、增强职工在非正常情况时的应变能力是急需解决的问题。
目前部分分局站段制定了非正常情况下接发列车的规定,但存在着所列非正常情况较少、规定不完善全局不统一的现象,制订全局统一的标准是广大职工的强烈愿望。
根据铁道部安全工作会精神。
路局一号文件及全局车务系统运输安全工作会议关于深化安全基础建设的要求,路局运输处组织各分局及部分站段部分主管人员制订了本标准,并经北京铁铁路批准,供职工学习并遵照执行。
1.2编写的原则以为现场服务、实用、只有可操性为编写原则。
本标准以闭塞方式分类编写,明确了在各种非正常情况下处理方法的要点和作业程序、用语,力求方便基层单位组织职工学习和职的实际运用。
1.3编写的依据本标准依据《技砚》、《行现》、《铁标》、《企标》,有关规章、文电及行车设备使用说明编写。
1·4.适用范围本标准适用于非正常情况下的接发列车作业,适用于全局车务系统主管安全、运输、教育的干部车站行车人员学习及各铁路院校教学参考。
1.5非正常情况范畴接发列车作业通常分为正常情况和非正常情况两种。
正常情况系指在列车运行条件和自然条件均未导致接发列车异常的请况下,按行车设备完好时的使用要求办理接发列车;非正常情况系指运行条件或自然条件发生变化,或行车设备故障(包括施工、停电〕导致不能按行车设备完好时的使用要求办理接发列车。
1.6几点说明l.6.1 为减少重复和繁琐,便于学习、执行,将“非正常情况接发列车程序图”编在本标准“2”中,遇本标准所列非正常情况时,均按该程序图办理。
l.6.2明确非正常行车时干部上岗的监控重点:l.;l.;l.;l.;l.,确认《行车设备检查登记簿》的登记、调度命令。
非正常情况下接发列车作业非正常情况下接发列车作业第一章电话中断时的行车办法一、一切电话中断时,禁止发出哪些列车?答:一切电话中断时,禁止发出下列列车:(1)在区间内停车工作的列车(救援列车除外);(2)开往区间岔线的列车;(3)须由区间内返回的列车;(4)挂有须由区间返回后部补机的列车;(5)列车无线调度电话故障的列车。
《技规》247条。
二、车站一切电话中断时,采用什么方法办理行车?列车进人区间的行车凭证是什么?答:车站一切电话中断时,单线行车按书面联络法,双线行车按时间间隔法。
列车进入区间的行车凭证均为红色许可证。
(附件三)。
《技规》 243条。
三、一切电话中断后,连续发出同一方向的列车时,两列车的间隔时间是怎样规定的?答:一切电话中断后,连续发出同一方向的列车时,两列车的间隔时间,应按区间规定的运行时间另加3分钟,但不得少于13分钟。
《技规》246 条。
四、一切电话中断,在自动闭塞区间,如闭塞设备作用良好时,怎样办理行车?答:在自动闭塞区间,如闭塞设备作用良好时,列车运行仍按自动闭塞法行车,列车必须在车站停车联系(说明车次及注意事项等)后再开车。
列车无线调度电话作用良好时,车站可与列车司机直接联系。
《技规》 243条。
五、单线区段一切电话中断,按书面联络法行车时,哪些车站可以优先发车?答:单线按书面联络法行车时,下列车站可以优先发车:(l)已办妥闭塞而尚未发车的车站;(2)未办妥闭塞时,单线区间为开下行列车的车站,双线改为单线行车时,为该线原定发车方向的车站;(3)同一线路同一方向运行的列车,有上、下行两种车次时,优先发车的车站,由铁路局规定。
《技规》244条。
六、优先发车的车站没有待发列车时.如何向非优先发车站传送通知书?答:优先发车的车站没有待发列车时,应主动用附件三的通知书通知非优先发车的车站。
附件三的通知书,应采取最快的方法传送,优先方向车站如无开住区间的列车时,在确认区IW空闲后,可使用重型轨道车式单机传送。
第一章什么是非正常第一节:非正常情况的概念在铁路运输生产中,办理接发列车有正常情况和非正常情况两种。
正常情况,一般指一切主客观条件都处于无异常情况下;非正常情况,一般指办理接发列车的主客观条件,发生了不正常变化。
非正常情况大体有下五个方面的情况:一、行车设备非正常行车设备的非正常,主要指信号设备、闭塞设备、通信设备、联锁设备、道岔设备故障、停用,电气化区段的接触网故障、施工等不正常情况。
以上设备的故障,对接发列车的安全和畅通影响最大。
二、天气非正常天气非正常情况,分风、雪、雨、霜、露等原因,情况比较复杂,对行车的影响大,干扰正常运输秩序。
天气非正常主要存在两种情况;一是天气恶劣,难以辨认信号时;二是防洪、防台风季节影响列车运行。
三、行车组织非正常行车组织的非正常情况,主要指救援列车的开行、路用列车的开行、施工特定行车办法行车、列车推进运行、列车退行、列车挂有后部补机、列车闯坡以及双线改单线行车等情况。
四、线路运用非正常线路运用的非正常情况,主要指向站内无空闲线路接车、超限列车会让、超重、超长列车接发、旅客列车、动车组变更基本进路、通过的客运列车改为到发线接车。
五、列车运行中非正常列车在运行中发生异常影响运行情况比较多,也比较复杂,常见的有列车在区间信号故障被迫停车、在上坡道的线路上因行人挡道、雨天打滑停车后启动不了、电力机车辅助变流器故障、触网单元跳闸、机车警惕装置故障、车辆燃轴、抱闸、严重晃车、列车与路外交通车辆发生冲突、以及冒进进、出站、区间通过信号等情况。
特别是严重晃车,列车速度的不断提高,严重晃车对列车运行安全威胁较大。
车站值班员应按路局车务系统行车安全措施第七条规定办理,接到司机汇报线路晃车时,车站值班员除执行《技规》、《行规》有关规定外,须在《行车设备检查登记簿》内登记,及时通知工务部门签认、处理。
另外、随着电气化线路的增加,接触网临时停电、网故不断发生,对接触网故障处理是当前车站值班员必须掌握的作业技能。
