主板前置音频接口的连接说明

机箱前置USB、音频线连接方法机箱前置USB和音频接口给我们工作和娱乐带来便利，但当你面对一大把散乱的机箱前置插线，手上又没连线说明时，如果盲目插上，轻则无法使用USB、音频设备，重则烧毁设备或主板。

一、前置USB常用接线方法USB全称为Universal Serial Bus，中文可译成"万用串列总线"，其传输信号时需要5V的电压支持.这个特点允许小设备能直接从电脑电源得到供电。

USB所能连接的设备可达127个且允许热插拔。

USB连线定义红线：电源正极（标识为：+5V或VCC+）：负责供应电流给USB设备（此接错易烧主板）白线：负电压数据线（标识为：Data-或USB Port -）负责数据传输及交换（正负极弄反烧U盘芯片）绿线：正电压数据线（标识为：Data+或USB Port +）黑线：接地（标识为：GROUND或GND）某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同(如图)。

有的机箱厂商将信号线进行分散并对每一根信号线作以标识，部分机箱厂商将USB线做到一个模块上。

下面将常用类型说明如下：注：连线插接时一定要断电操作！~第一类：8针型该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用。

接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序依次插入余下USB针脚（见图一）第二种接线方式是第2行与第1行接线正好相反（见图二）第二类，9针型为目前最常用的类型，该类型的USB针脚接线较为统一，可通用于大多数主板。

图三对应实物图(最常用型)图四和图三数据线正负正好相反,如果是图三误插成图四，会烧U盘芯片。

可用带USB接口的鼠标测试.第三类：10针型采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有以下五种接法：附:常用几种接线说明书接线技巧1、看主板标识上图是两个USB端口，主板上一般有USB1、USB2标识，每个USB插座分2行，可安装两个USB接口。

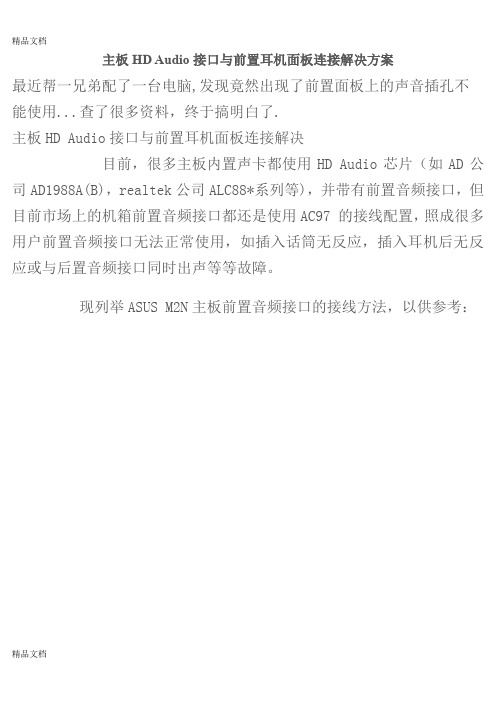

主板HD Audio接口与前置耳机面板连接解决方案最近帮一兄弟配了一台电脑,发现竟然出现了前置面板上的声音插孔不能使用...查了很多资料，终于搞明白了.主板HD Audio接口与前置耳机面板连接解决目前，很多主板内置声卡都使用HD Audio芯片（如AD公司AD1988A(B)，realtek公司ALC88*系列等)，并带有前置音频接口，但目前市场上的机箱前置音频接口都还是使用AC97 的接线配置，照成很多用户前置音频接口无法正常使用，如插入话筒无反应，插入耳机后无反应或与后置音频接口同时出声等等故障。

现列举ASUS M2N主板前置音频接口的接线方法，以供参考：主板前置音频接口图：其中每脚信号定义如下：MIC2_L：话筒左声道接口MIC2_R：话筒右声道接口HP_R：耳机右声道接口JACK_SENSE：插座感应信号线HP_L：耳机左声道接口AGND：模拟信号地线PRESENSE：前面板接入感应线MIC2_JD：话筒插座感应信号线HP_HD：耳机插座感应信号线在此可以看出，HD Audio与AC97的接线有明显的不同之处，在接口中多出4根感应信号线，这4根感应线也就决定了前置面板能否正常使用！！（即使耳机，话筒接线无误）HD Audio要求音频插座配有一个独立的常开开关。

开关一端通过并行的电阻网连接到CODEC芯片的探测Pin（SENSE_RETURN），另一端连接到CODEC的探测Pin SENSE_SEND端。

有插头插入时，开关闭合，插头拔出开关断开。

CODEC里的“Pin Sense”控制器通过探测电路的电阻网络感知是哪一个插座有插头插入/拔出，并在控制器的“Presence Detect”bit(s)写入相应的代码，然后经过软件提示给用户。

声卡控制面板中应打开AudioESP：这样当耳机插座插入耳机后，会弹出AudioESP设置窗口，询问插入的是何种音频设备：当话筒插座插入话筒后，会弹出AudioESP设置窗口，询问插入的是何种音频设备：直接确定即可，同时后面板相应插座即被屏蔽，拔出前面板插头后，后面板自动恢复。

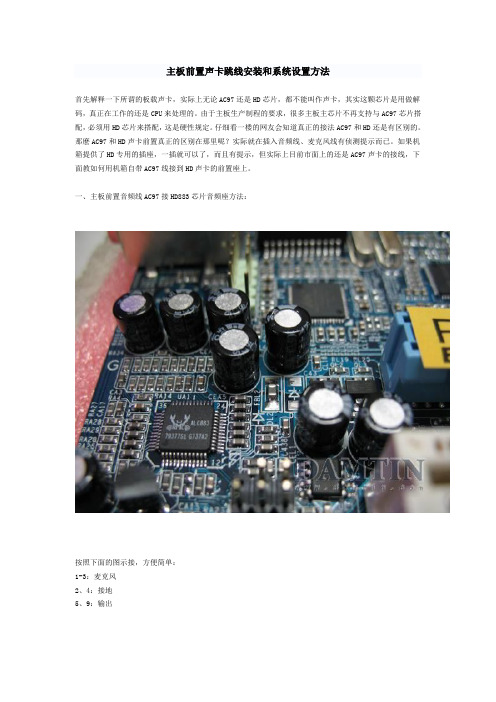

主板前置声卡跳线安装和系统设置方法
首先解释一下所谓的板载声卡，实际上无论AC97还是HD芯片，都不能叫作声卡，其实这颗芯片是用做解码，真正在工作的还是CPU来处理的。

由于主板生产制程的要求，很多主板主芯片不再支持与AC97芯片搭配，必须用HD芯片来搭配，这是硬性规定。

仔细看一楼的网友会知道真正的接法AC97和HD还是有区别的。

那麽AC97和HD声卡前置真正的区别在那里呢？实际就在插入音频线、麦克风线有侦测提示而已。

如果机箱提供了HD专用的插座，一插就可以了，而且有提示，但实际上目前市面上的还是AC97声卡的接线，下面教如何用机箱自带AC97线接到HD声卡的前置座上。

一、主板前置音频线AC97接HD883芯片音频座方法：
按照下面的图示接，方便简单：
1-3：麦克风
2、4：接地
5、9：输出
AC97线的接法，只接缺口对面的一排线分别是：L音频输出、空、R音频输出、MIC1、MIC2；地线接缺口一行的最右：
二、系统里面的设置:
点击"音频 I/O"，点击下图画圈位置：
如下图照勾：
这时前置音频输出就有声音了！。

AC97与HDAudio前置音频连接针脚定义1、AC’97的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：在连接前置音频之前，主板的前置音频连接座的5和6，9和10针上面有跳线帽短接，连接前置音频线时需要取下。

如果取下后不连接前置音频线，后置就没有音频信号输出。

②、前置音频面板的插座一般情况下，符合AC97标准的前置音频连接线至少有7根：1AUD_MIC_IN前置麦克输入。

2AUD_GND模拟音频电路的地线。

3AUD_MIC_BIAS麦克偏置。

5AUD_FPOUT_R输出音频信号至前置右声道。

6AUD_RET_R音频信号从前置右声道返回。

9AUD_FPOUT_L输出音频信号至前置左声道。

10AUD_RET_L音频信号从前置左声道返回。

还有把5/6和9/10各自合并为一根线，同时5/6和9/10又通过导线连接，共5线7个插针的。

也可以认为符合AC97标准。

因为5/9是输出到前置耳机，6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。

当没有插前置耳机时，音频信号经耳机插座返回到后置音频输出，后置音箱输出声音。

插前置耳机后，插座的常闭开关断开，音频信号不能返回到后置音频输出，后置音箱无声音输出。

标准的7线连接是前后置音箱不能同时使用。

如果是5线7针的，由于5/6和9/10通过导线短接，音频信号不再经耳机插座开关返回，所以前后置音箱可同时使用。

③、前置音频的连接AC’97标准中规定了前置音频接线规则，并给出示意图：下面是实际接线图例：2、HDAudio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：HDAudio为了在连接针座方面与AC’97兼容，仍然采用2X5的插针座。

与AC’97不同的是取消了5/6，9/10的跳线帽，另外针脚定义和名称也不相同。

下面是HDAudio 与AC’97的针脚定义对比：从上面的对比表可以看出，10个针脚里第1、2、3、5、9虽然名字有所变化，其功能没有改变。

主板上前置音频接口的接线方法
为了能使机箱前面板的上耳机和话筒能够正常使用，我们还应该将前置的音频线与主板正确的进行连接。

本文就以图文精解的方法教给大家主板上前置音频接口的接线方法。

上图中便是扩展的音频接口。

其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口，这里，我们重点介绍一下前置音频接的安装方法（见下图）。

上图为机箱前置音频插孔与主板相连接的扩展插口，前置的音频接口一般为双声道，L表示左声道，R表示右声道。

其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L（视采用的音频规范不同，如采用的是ADA音效规范，则接HP-L，下同），HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可。

另外，在主板上我们还会发现上图中这样的接口，这也是音频接口，不过对应的是光驱背部的音频接口。

在某些支持不开机听音乐的电源，我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐，不过目前这一功能并不常用，大部分机器并不支持这一功能，因此可以不用连接。

联想电脑主板前置音频、前置USB、前面板接线图解
（一）
这是富士康代工的联想L-915F主板的前置音频、前置USB、前面板接线的图解，也适用于其他采用相同针脚的主板.
（二）
这是微星代工的联想 L-A690主板的13针前置音频、前置USB接线情况;
主板前置音频插针是13针的，上排7，下排6，左下角空。

USB 插针为上排6下排5，右下角空。

B接法：最左边的两个插针不用理会，把普通前置USB插头直接插上就行了。

2.开关、重启、指示灯的接法和上面L-915F的一样。

3.前置音频接法最麻烦，看下图：
（三）
据说还有一种联想主板13针音频插针是上排6下排7，右上角空的：。

现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。

看看现在市面上，一般机箱音频线的标示
QDI三种前置音频接口和对应的接线方法：
第一种：16针接口
第二种：10针接口
点击查看大图
第三种：8针接口
点击查看大图
点击查看大图
图十一，不用跳线
补充：
5线接法
mic 2根黄绿
Gnd 一根
out R一根
out L一根
mic 黄的为电源线有的主板说明叫（mic偏压）
Gnd 随便接到一根地线即可
5线要正常使用关键在设置
设置步骤：控制面板---语音...----音效管理员（声卡装驱动后才有的一程序）---喇叭组态---
选5.1声道
这时前置耳机有声音啦，但后置mic没有将插孔切换红色孔设置为mic即可。

前置音频接法，详解前置音频线的两种接法【图文】前置音频接法，详解前置音频线的两种接法，本文很长，但想要弄清楚前置音频线的接法，还需耐心看完，其实还是非常简单的；目前市面上比较流行的两种音频处理芯片都来自于Inter公司，一种是的AC97音频处理芯片，另一种为HD高保真音频处理芯片，那么前置音频接法到底有哪些呢，实际上Inter公司在设计之初就已经对这两种芯片的接口做了相应的规范，规范的大致内容为：所支持的音频输出设备（耳机、麦克风等）、外接设备接口的尺寸（插座以及插头的轴径和孔径都为3.5mm）、电气连接规范、AC97与HD芯片的兼容问题等等；AC97前置音频连接线是如何布置的：绿色线：前置话筒信号输入（标识为：MIC IN、MIC或AUD_MIC_IN）;橙色线：提供给话筒的偏置电压（标识为：MIC POWER、Power 或AUD_MIC_BIAS）；黑色线：音频模拟信号回路的负极，也就是“地线”（标识为：Ground、GND或AUD_GND）；蓝色线：由前置音频板返回给主板的左声道模拟音频信号（标识为：LINE OUT RL或AUD_RET_L）；黄色线：由前置音频板返回给主板的右声道模拟音频信号（标识为：LINE OUT RR或AUD_RET_R）；红色线：由主板输出到前置音频板的左声道音频信号（标识为：LINE OUT FL或AUD_FPOUT_L）；白色线：由主板输出到前置音频板的右声道音频信号（标识为：LINE OUT FR或AUD_FPOUT_R）；了解了前置面板音频连接线的功能后，就需要将这些颜色线的功能与主板音频接线柱一一对应了，那么上面所讲的两种音频芯片AC97和HD该如何接呢？接着往下看；上面讲过Inter公司在设计HD高保真音频接口时就已经考虑到与AC97接口的兼容问题了，所以虽然HD高保真接口在功能和性能上优于AC97接口，但实际上HD高保真接口是兼容AC97接口的，也就是说AC97与HD接口的音频连接线接法一模一样，可以互相兼容；主板采用AC97音频芯片，主板接口方式如下（注意！有一排少一个插针，以此为标记可以读出引脚序号）：主板接线柱示意图序号1：对应绿色线，为前置话筒信号输入（对应标识为：MIC IN、MIC或AUD_MIC_IN）；序号2：对应黑色线，为音频模拟信号回路的负极，也就是“地线”（标识为：Ground、GND或AUD_GND）；序号3：对应橙色线，为提供给话筒的偏置电压（标识为：MIC POWER、Power或AUD_MIC_BIAS）；序号4：没有与之对应的颜色线，该针脚通常为空，是为更为专业的音频设备预留的模拟音频+5V电源（标识为：VCC、POWER或AUD_VCC），但HD接口中将其用作判断是否插入耳机；序号5：对应白色线，为由主板输出到前置音频板的右声道音频信号（标识为：LINE OUT FR或AUD_FPOUT_R）；序号6：对应黄色线，为由前置音频板返回给主板的右声道模拟音频信号（标识为：LINE OUT RR或AUD_RET_R）；序号7：没有与之对应的颜色线，该针脚通常为空，是为控制耳机放大器所预留的功能脚（标记为HP_ON）；序号8：空脚，无针脚的空脚，小编理解为可以判断针脚序号的参照物；序号9：对应红色线，为由主板输出到前置音频板的左声道音频信号（标识为：LINE OUT FL或AUD_FPOUT_L）；序号10：对应蓝色线，为由前置音频板返回给主板的左声道模拟音频信号（标识为：LINE OUT RL或AUD_RET_L）；主板采用HD高保真芯片接口的需要参照AC97与HD针脚对比图，一一置换后按AC97的接法即可，因为AC97与HD芯片接口是互相兼容的，也就是说它们之间的功能引脚都一样，只是所标注的标识不一样，但参照下表就可以将它们置换等同了；总结：码了这么多字，头绪有些乱，实际上前置音频接法还是比较简单的，几乎所有的主板都是一样的音频接线柱，我们所要做仅仅是弄清楚前置音频接线的功能，这些功能又可以通过颜色或标识来判断，最后，将这些判断好的功能线与主板对应的功能引脚连接上就行了，主板功能引脚定死的，而前置音频接线功能也是定死的，总之，前置音频接法还是非常简单的，无非就是几个关键字“MIC、OUT、RR、RL、FR、RL”。

主板前置音频接口连接手册篇一：常用主板前置音频接口连接规范通用主板前音频接口连接规范常用主板前置音频接口audio是按intel?的i/o面板连接规范设计的。

针脚定义(audio)如下:1、音频麦克风前面板麦克风输入2、aud_gnd模拟音频电路用地线3、音频麦克风偏置麦克风电源4、aud_vcc给模拟音频电路用的已滤波的+5v供电5、音频输出前面板右声道音频信号6、aud_ret_r前面板右声道音频信号返回7、 hp_uuon预留给未来的耳机放大器电路8、key空针脚9、音频输出前面板左声道音频信号10、aud_ret_l前面板左声道音频信号返回10针音频设计可应用于带功放和扬声器的高端机箱，以及普通机箱的前耳机插座。

由于引脚4用于为功率放大器提供+5V电源，因此在连接普通机箱的前耳机插座时，不要将任何线路连接到引脚4，否则会烧毁主板和耳机。

如果不使用前置音频插口，针脚5&6，9&10必须用跳线帽短接，这样输出信号才会转到后面的音频端口。

否则后面的line-out音频接口将不起作用。

目前，机箱前面的耳机插孔的类型和连接：一、基本按intel?的i/o面板连接规范设计，提供7条连接线：该前音频插孔的耳机插孔配有弹簧开关，还有两个左右声道可返回主板（lineoutrl 和lineoutrr）。

对于这种耳机插孔的情况，背面的音频输出插孔用于连接扬声器，前面的插孔用于连接耳机。

当使用前插孔连接耳机时，背面的扬声器会自动断开，当耳机拔出时，它会自动连接到扬声器。

7条线与主板的前置音频接口jaud1的连接方式如下：麦克风输入――麦克风输入>①地线（gnd）――――――――――――>②麦克风电源---------->③面板右声道输出(lineoutfr)――――>⑤面板右通道返回（lineoutrr）->⑥面板左声道输出(lineoutfl)――――>⑨面板左通道返回（lineoutrl）->⑩[请注意：? 音频麦克风已连接，micin连接至插脚1，micpower连接至插脚3。

①、主板前置音频连接座和针脚定义，如下图：在连接前置音频之前，主板的前置音频连接座的5和6，9和10针上面有跳线帽短接，连接前置音频线时需要取下。

如果取下后不连接前置音频线，后置就没有音频信号输出。

②、前置音频面板的插座一般情况下，符合AC97标准的前置音频连接线至少有7根：1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 模拟音频电路的地线。

3 AUD_MIC_BIAS 麦克偏置。

5 AUD_FPOUT_R 输出音频信号至前置右声道。

6 AUD_RET_R 音频信号从前置右声道返回。

9 AUD_FPOUT_L 输出音频信号至前置左声道。

10 AUD_RET_L 音频信号从前置左声道返回。

还有把5/6和9/10各自合并为一根线，同时5/6和9/10又通过导线连接，共5线7个插针的。

也可以认为符合AC97标准。

因为5/9是输出到前置耳机，6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。

当没有插前置耳机时，音频信号经耳机插座返回到后置音频输出，后置音箱输出声音。

插前置耳机后，插座的常闭开关断开，音频信号不能返回到后置音频输出，后置音箱无声音输出。

标准的7线连接是前后置音箱不能同时使用。

如果是5线7针的，由于5/6和9/10通过导线短接，音频信号不再经耳机插座开关返回，所以前后置音箱可同时使用。

③、前置音频的连接AC’97标准中规定了前置音频接线规则，并给出示意图：下面是实际接线图例：2、HD Audio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：HD Audio为了在连接针座方面与AC’97兼容，仍然采用2X5的插针座。

与AC’97不同的是取消了5/6，9/10的跳线帽，另外针脚定义和名称也不相同。

下面是HD Audio与AC’97的针脚定义对比：从上面的对比表可以看出，10个针脚里第1、2、3、5、9虽然名字有所变化，其功能没有改变。

仍然是用于音频输入/输出的。
