暖通空调热泵技术课件图文-第8章-多联机

  • 格式：ppt
  • 大小：1.44 MB
  • 文档页数：17

下载文档原格式

  / 17

合集下载

《暖通空调课件讲解PPT》

《暖通空调课件讲解PPT》

暖通空调的设计参数和要求
室内空气温度 相对湿度 气流速度 室内噪声
20-26°C 40-60% 0.1-0.5 m/s ≤45 dB
暖通空调系统的构成
供热和供冷设备
包括锅炉、空调机组等。
通风系统
包括送风和排风设备。
风管系统
将空气引导到不同的房间。
控制系统
用于控制温度、湿度和其他 参数。
暖通空调系统的工作原理
暖通空调的概念和作用
1 概念
暖通空调是通过机械或自然方式改变室内环境的技术系统。
2 作用
暖通空调系统可以提供舒适的室内温度和湿度，促进室内气流循环， 净化空气并排除有害物质。8世纪末，美国发明了第一台制冷
机，标志着暖通空调的现代化。
3
古代技术
古代人们使用烟囱和通风孔来调节 室内温度。
《暖通空调课件讲解PPT》
欢迎来到《暖通空调课件讲解PPT》！在本次课程中，我们将探讨暖通空调的 各个方面，并深入了解其概念、发展历程、工作原理以及未来的应用前景。 让我们一起开始吧！
什么是暖通空调
暖通空调是一种技术系统，通过调节室内空气温度、湿度和流动性，为人们 提供舒适的室内环境。它既包括供暖系统，又包括通风与空气调节系统。
暖通空调的安全注意事项
• 遵循电气安全规范，确保电路安全。 • 定期检查燃气设备，防止泄漏。 • 使用合适的温度和湿度，避免过度干燥或潮湿。 • 保持通风系统和烟雾报警器的正常运行。
暖通空调的应用前景和发展方向
随着人们对室内舒适度和空气质量要求的提高，暖通空调市场将持续增长。未来，智能化和环保 技术将成为发展的重点，以满足人们对能效和环境友好的需求。
技术进步
21世纪初，暖通空调技术经历了飞 速发展，实现了更高的能效和更舒 适的室内环境。

热泵技术在暖通空调中的应用96页PPT

热泵技术在暖通空调中的应用96页PPT
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
热泵技术在暖通空调中的应用36 Nhomakorabea如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯

多联式空调机组ppt课件

多联式空调机组ppt课件
❖ 当排气温度大于105度时，SV2立即开启，防止排 气温度过高。
❖ 室外风机：制冷状态下环境温度小于25度开启低风， 大于27度开启高风；制热状态下小于12度时开启高 风，大于14度时开启低风。
ppt课件完整
33
★五、R410A冷媒发生泄漏时，在系统内的 剩余混合物的浓度就会发生变化，引起混 合冷媒成分的变化，所以必须全部放掉， 重新抽真空、充注冷媒。
E605DH-59D2Y Φ19.05
Φ19.05
Φ19.05
阀开启判断操作指引
标记处数 更改文件号
1、电子膨胀阀：给室外机通电，电子膨胀阀先关闭700个脉冲，然后再打开至350脉冲，处于待机状态，2个 电子膨胀阀分时动作。
设计
2、电磁阀：给室外机通电后，SV1会开启2分钟，应首先判断此阀是否开启，然后开机制热运行，压缩机开启
中小T三通
中小T三通
单向阀Φ15.87
φ15.87 高压阀
Φ28.57 Φ6.35
翅片换热器 RXV-V450W/SC2
Φ28.57 Φ28.57
毛细管φ2.2*1.1（内径）*2500共3根
毛细管φ2.5*1.5（内径 ）*1500
T三通 （FDF2A)
（FDF2A)
Φ6.35
28.57 过滤器（φ28.6）
单向阀Φ12.7 单向阀Φ12.7
Φ28.57 Φ6.35
变频压缩机
定频压缩机
405DHD-38D2Y
E605DH-59D2Y
制冷运行 制热运行 本系统图不含此部分
定频压缩机
气 分RXV-QF18L-C
注意：油气平衡阀仅两台机组以上并联时用，单台机组使用时勿动。 警示：室外机模块组合时必须采用原装并联组件才能保证机组安全稳定运行。

暖通空调热泵技术讲义

暖通空调热泵技术讲义
温差电热泵（又称热电热泵、珀尔帖热泵）是建立在珀尔帖效应的原理上的。当一块N型半导体（电子型）和一块P型半导体（空穴型）联结成电偶，在这个电路中接上一个直流电源，并流过电流时，就发生能量的转移，在一个接头上放出热量，而在另一个接头上吸收热量。这种现象称为珀尔帖效应。
CO2的临界温度接近环境温度，根据循环的外部条件，可实现三种循环：亚临界循环（Subcritical Cycle）；跨临界循环（Transcritical Cycle）；超临界循环（Hypercritical Cycle）。目前制冷、空调、热泵热水器等设备中采用的CO2循环形式，基本上都是跨临界循环方式。
热泵工质是在热泵机组中进行状态变化的工作流体，也是热泵循环中赖以进行能量转换与传递的介质，以实现制热（制冷）目的。

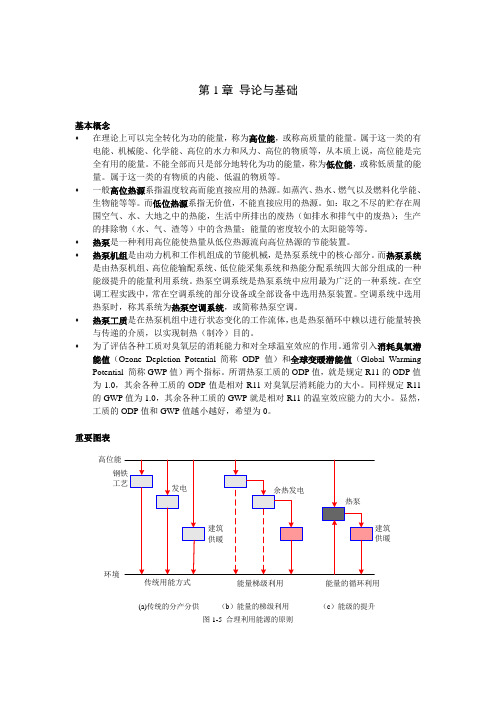

为了评估各种工质对臭氧层的消耗能力和对全球温室效应的作用。通常引入消耗臭氧潜能值（Ozone Depletion Potential简称ODP值）和全球变暖潜能值（Global Warming Potential简称GWP值）两个指标。所谓热泵工质的ODP值，就是规定R11的ODP值为1.0，其余各种工质的ODP值是相对R11对臭氧层消耗能力的大小。同样规定R11的GWP值为1.0，其余各种工质的GWP就是相对R11的温室效应能力的大小。显然，工质的ODP值和GWP值越小越好，希望为0。
蒸气压缩式热泵的理论循环是在具有温差传热的两相区的逆卡诺循环基础上改造而成的。利用冷凝器和蒸发器实现等压的冷凝放热和汽化吸热过程。将绝热压缩过程移到了过热蒸气区，以取代在两相区的不安全，且效率低的湿压缩过程。利用节流机构取代了膨胀机，使设备大为简化。
在冷凝器中每kg工质放出的热量称单位质量工质制热量，简称单位制热量。在蒸发器中每kg工质吸取的热量称单位质量工质制冷量，简称单位制冷量。每1kg工质压缩的功称单位质量工质耗功量，简称单位功。

《暖通空调讲解》PPT课件

《暖通空调讲解》PPT课件
利用人工智能技术，对暖通空调系统 进行自主学习和优化，提高能效和舒 适度。
智能控制系统架构和功能模块
系统架构
包括感知层、传输层、数据层、应 用层等，实现数据的采集、传输、 处理和应用。
功能模块
包括设备管理、能耗监测、环境监 控、智能控制等模块，满足不同的 应用需求。
数据采集、传输和处理技术
数据采集技术
量等。
03
行业标准对企业国际合作的影响
分析行业标准对企业国际合作的作用，包括促进国际交流、推动国际合
作等。
未来发展趋势预测
暖通空调行业技术发展趋势
预测未来暖通空调行业技术的发展方向和趋势，如智能化、高效节能等。
暖通空调行业市场发展趋势
分析未来暖通空调行业市场的发展前景和趋势，如市场规模、竞争格局等。
替换部件法
对于损坏的部件或组件，采用替换法进行维 修或更换。
05
智能化技术在暖通空调中 应用
智能化技术发展趋势
物联网技术应用
将暖通空调系统与物联网相结合，实 现远程监控、智能控制等功能。
云计算技术应用
通过云计算平台，对大量数据进行存 储和分析，为暖通空调系统的智能化 提供数据支持。
人工智能技术应用
输入功率
空调设备运行时消耗的电能，单位通常为kW或W。
制冷剂类型和充注量
制冷剂种类及其充注量直接影响设备的制冷效果和环保性能。
辅助设备功能及作用
01
02பைடு நூலகம்
03
04
风机
提供空气循环动力，确保室内 空气均匀分布。
过滤器
过滤空气中的灰尘、细菌等污 染物，提高室内空气质量。
膨胀阀/节流装置
控制制冷剂流量，实现制冷剂 的节流降压。

多联机技术与原理ppt课件

多联机技术与原理ppt课件
.
多联机概念
多联式空调（热泵）机组简称多联机。 VRV (Variable refrigerant Volume) 系统 VRF (Variable refrigerant Flow)系统 GB/T 18837-2002定义 一台或数台风冷室外机连接数台相同或不同型
式、容量的直接蒸发式室内机构成的单一制冷 循环系统，它可以向一个或数个区域直接提供 处理后的空气。
精确的室温和舒适度控制 负荷的调节范围宽
室内机与室外机的容量配比一般为50-130%。 控制方式选择多，并且具有自动诊断功能 工作温度范围宽
.
技术特点
安装和维护简单 不需专门的制冷机房 分散布置：屋顶、地面、阳台、设备层等通风
较好的空间 减少配管配线工序，降低安装费用
.
.
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
.
工作原理：
其工作原理是：由控制系统采集室内舒适性参数、室外环境 参数和表征制冷系统运行状况的状态参数，根据系统运行优 化准则和人体舒适性准则，通过变频等手段调节压缩机输气 量，并控制空调系统的风扇、膨胀阀等一切可控部件,保证室 内环境的舒适性，并使空调系统稳定工作在最佳工作状态。
多联机空调系统是在空调系统中，通过控制压缩机的制冷剂 循环量和进入室内换热器的制冷剂流量，适时地满足室内冷 热负荷要求的高效率冷剂空调系统。多联机空调系统需采用 变频压缩机、多极压缩机、卸载压缩机或多台压缩机组合来 实现压缩机容量控制；在制冷系统中需设置电子膨胀阀或其 它辅助回路，以调节进入室内机的制冷剂流量；通过控制室 内外换热器的风扇转速积,调节换热器的能力。
多联机技术与原理
.
主要内容：
什么是多联机 多联机技术的应用领域及发展历程 多联机与中央空调的对比 变频多联机的应用特点

《暖通空调热泵技术》课件

《暖通空调热泵技术》 PPT课件
本PPT课件将介绍暖通空调热泵技术，包括热泵的基本原理、应用、技术特点、 节能减排作用以及未来发展趋势。
热泵的基本原理
1 什么是热泵
热泵是一种利用气体的压 缩和膨胀原理来实现热能 转移的设备。
2 热泵的工作原理
通过压缩和膨胀制冷剂， 热泵可以将热量从低温源 转移到高温源。
地源热泵和水源热泵是常 见的热泵应用方式，具有 独特的优点和适用范围。
热泵的技术特点
1 热泵的性能指标
热泵的性能指标包括热泵系数、制冷剂种类、制冷剂回收等。
2 热泵的能效比
热泵的能效比是评估热泵能效的重要指标，其影响着热泵的能源利用效率。
3 热泵的维护与保养
对于热泵的长期稳定ห้องสมุดไป่ตู้行，维护和保养是必不可少的。
热泵在节能减排中的作用
1 热泵在节能减排中的优势
热泵作为一种清洁、高效的供热和制冷技术，在节能减排方面具有明显的优势。
2 热泵在实践中的应用案例
具体的实践案例展示了热泵在不同环境下的应用效果和节能减排的成效。
3 热泵的未来发展趋势
热泵技术在未来将继续发展，以适应能源和环境保护的需求。
结论
热泵的优缺点与适用范围
3 热泵的分类
热泵可以根据工作介质、 制冷方式和供热方式进行 分类。
热泵在暖通空调中的应用
1 热泵在暖通空调系统 2 热泵与其他供热方式 3 热泵在地源热泵及水
中的作用
的比较
源热泵中的应用
热泵作为一种供热和制冷 的设备，在暖通空调系统 中起到关键的作用。
与传统的供热方式相比， 热泵具有明显的优势和差 异。
热泵作为一种供热和制冷技术，具有自身的优点和适用范围，并存在一些限制和缺点。

暖通空调热泵技术课件


提高热泵技术能效的措施与方法
01
02
03
采用高效换热器
优化蒸发器和冷凝器的设 计，提高换热效率。
控制制冷剂充注量
根据实际需要选择合适的 制冷剂充注量，避免过多 或过少。
智能控制策略
采用先进的控制算法和策 略，根据室外温度和负荷 变化自动调节热泵的运行 参数，提高能效。
04
热泵技术的实际应用案例
住宅建筑中的热泵技术应用
高其能效和适应性。
热泵技术面临的挑战与问题
设备成本
目前热泵设备的制造成本较高，限制了其在一些领域的普及和应 用。
运行环境
热泵技术的运行效果受到环境温度、湿度、气压等条件的影响， 需要在不同环境下进行优化和调整。
技术标准
目前热泵技术的相关标准尚不完善，需要加强标准化建设和技术 规范制定。
推动热泵技术发展的对策与建议
公共设施中的热泵技术应用
总结词
安全可靠、维护方便
详细描述
公共设施（如医院、学校、体育场馆等）对室内环境和空气质量要求较高，热泵技术的应用能够提供 安全可靠的供暖和制冷服务。同时，热泵技术的维护成本相对较低，能够降低公共设施的运行成本。 此外，热泵技术的低噪音和低振动特性也使得它在公共设施中得到广泛应用。
农业设施中的热泵技术应用
要点一
总结词
要点二
详细描述
适应性强、节能环保
农业设施（如温室、养殖场等）对温度和湿度的控制要求 较高，热泵技术的应用能够提供精准的温度和湿度控制。 由于热泵技术的适应性强，可以广泛应用于各种气候和地 形条件下的农业设施。同时，热泵技术的节能环保特性也 符合农业可持续发展的要求，有助于降低农业生产的能耗 和减少对环境的影响。
总结词

第8章 暖通空调施工图识图与施工

科学出版社
8.1 常用暖通空调图例
三、图样画法 （1）系统编号 一个工程设计中同时有供暖、通风、空调等两个及
以上的不同系统时，应进行系统编号。系统编号由 系统代号和顺序号组成。系统代号由大写拉丁字母 表示，见表8-1；顺序号由阿拉伯数字组成。当一个 系统出现分支时，可采用图8-1（a）
科学出版社
一、图线 在暖通空调图纸中线型的基本宽度b一般选用0.7、
1.0mm。图线有实线、虚线、波浪线、点长画线、折 断线等。实线和虚线有粗线（b）、中粗线（0.5b）、 细线（0.25b）。粗线单线一般表示管道；中粗线表 示本专业设备轮廓、双线表示的管道的轮廓；细线表 示建筑物轮廓，尺寸、标高、角度等标注线及引出线， 非专业设备轮廓等。波浪线有中粗线（0.5b）、细线 （0.25b）。 中粗线单线表示软管；细线表示断开界 线。有的图纸使用了自定义图线，要注意其在图中的 意义。
科学出版社
8.2 供暖系统施工图识读及施工
⑤ 膨胀水箱、集气罐、阀门位置与型号； ⑥ 补偿器型号、位置，固定支架位置。 （5） 对于多层建筑，各层散热器布置基本相同时，也可 采用标准层画法。在标准层平面图上，散热器要注明层 数和各层的数量。 （6） 平面图中散热器与供水(供汽)、回水(凝结水)管道 的连接方式绘制。 （7） 当平面图、剖面图中的局部要另绘详图时，应在平 面图或剖面图中标注索引符号。
科学出版社
8.2 供暖系统施工图识读及施工
（5）集气罐采用《采暖通风国家标准图集》N103中Ⅰ型 卧式集气阀；
（6）明装管道和散热器等设备，附件及支架等刷红丹防 锈漆两遍，银粉两遍；
（7）室内地沟断面尺寸为500 mm×500 mm，地沟内 管道刷防锈漆两遍，50 mm厚岩棉保温，外缠玻璃纤 维布；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

8.2 多联机组
8.2.2 机组中的部分辅助部件与设备
➢ （1）热气旁通回路 ➢ （2）再冷却回路 ➢ （3）电子膨胀阀 ➢ （4）四通换向阀 ➢ （5）高压贮液器
8.3 多联空调系统类型
8.3 多联空调系统类型
8.3.1 风冷交流变频变容热泵多联机系统
风冷交流变频变容 热泵式多联空调系 统是指用室外空气 作为热泵的热源与 热汇，并选用交流 变频压缩机的多联 空调系统。
要专门的机房等优点。 但是多联空调系统由于管路过长、落差大也会带来管路流动阻力大的
问题。在制冷工况时，配管过长使吸气压力降低，严重影响其制冷能 力；吸气压力下降，过热增加，系统的EER相应也下降；配管长度影 响室内、外机工作点，致使其能力降低。另外，多联空调系统的回油 困难问题也不能忽略。
8.2 多联机组
8.4.2 制冷剂管路的配管长度对其系统性能的影响
➢ 热泵式多联空调系统实际配管长度为100～150m，等效配管长度为 115～175m。这是热泵式多联机能够运行的极限条件，设计时无论如 何都不能突破配管长度的极限条件。
8.4 多联空调系统中的几个关注问题
8.4.3 室内外机高差对系统性能的影响
8.3.3 风冷定频变容系统
8.3 联空调系统类型
8.3.3 风冷定频变容系统
8.3 多联空调系统类型
3管式热回收型多联式空调机组 室外机
室内机组
EV0
EV1 EV2 EV3
8.4 多联空调系统中的几个关注问题
8.4.1 系统的地域适应性
➢ 尽管变频多联机可以大大延缓制热量随着室外温度的衰减，甚至在低 于-20℃时也可以运行，但从供热的效率和供热的质量角度来看，在10℃时出风温度已经无法充分发挥热泵的供热优势与效率，应优先选 择其他更有效的供热方式。
商业名称很多，如VRV、MDV、MRV等。它可以向一个或 数个区域供冷与供热。
按低位热源的种类不同，可分为风冷热泵多联机空调系统 和水冷热泵多联机空调系统两种型式。
8.1 概述
与传统的集中空调和传统的一拖多产品相比，它具有如下 特点：
➢ （1）部分负荷特性良好 ➢ （2）多联机空调系统具有灵活性。 ➢ （3）多联机空调系统具有优异的控制系统。 ➢ （4）多联空调系统还具有安装和维护简单、占建筑空间小、不需
变频压缩的容量调 节是通过对变频压 缩机的驱动电机的 转速调节来实现。
8.3 多联空调系统类型
8.3.2 水冷变频变容热泵多联空调系统
➢ （1）冷却塔+传统热源+水冷热泵式多联机系统
8.3 多联空调系统类型
8.3.2 水冷变频变容热泵多联空调系统
➢ （2）水/水热泵+水冷热泵式多联机系统
8.3 多联空调系统类型
8.2.1 变制冷剂流量热泵式多联机组的组成与工作原理
8.2 多联机组
8.2.2 机组中的部分辅助部件与设备
➢ （1）热气旁通回路 ➢ （2）再冷却回路
✓ ① 在室外换热器处设置一组再冷却器。 ✓ ② 在高压贮液器出口液体管上设置再冷却回路。 ✓ ③ 吸气管路上的气液分离器中设置高压液体盘管，实现回热循环
➢ （1）室外机在室内机上部
➢ （2）室外机在室内机下部
8.4 多联空调系统中的几个关注问题
8.4.4 室内机高度差对系统性能的影响
8.4.5 系统的回油问题
➢ ① 设置油分离器 ➢ ② 安装曲轴箱加热器 ➢ ③ 采用带有回热器的气液分离器 ➢ ④ 设置回油弯 ➢ ⑤ 回油运行
第八章 变制冷剂流量热泵式多联机空调系统
第八章 变制冷剂流量热泵式多联机空调系统
8.1 概述 8.2 多联机组 8.3 多联空调系统类型 8.4 多联空调系统中的几个关注问题
8.1 概述
变制冷剂流量热泵式多联机空调系统 是指由一台或数台室 外机（风冷或水冷）可连接数台不同或相同型式、容量的 直接蒸发式室内机构成的热泵式空调系统，简称热泵式多 联机空调系统，学术名称为VRF(Variable Refrigerant Flowrate)。
