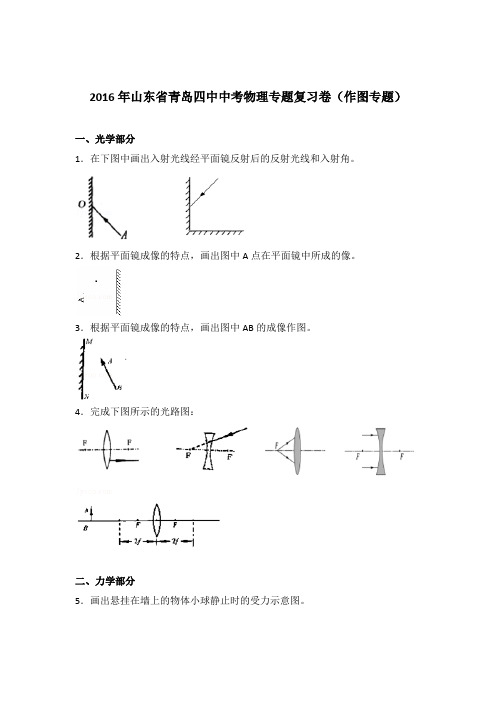

2016年山东省青岛四中中考物理专题复习卷（作图专题）一、光学部分1．在下图中画出入射光线经平面镜反射后的反射光线和入射角。
2．根据平面镜成像的特点，画出图中A点在平面镜中所成的像。
3．根据平面镜成像的特点，画出图中AB的成像作图。
4．完成下图所示的光路图：二、力学部分5．画出悬挂在墙上的物体小球静止时的受力示意图。
6．如图所示，一物体以某一初速度冲上光滑斜面，请作出该物体的受力示意图。
7．如图所示，物体A静止在水平地面上，在图中画出它所受的力的示意图。
8．在图中，画出电灯静止时受力的示意图。
9．如图，一重20牛小球用细线系住挂在墙壁上，试画出小球所受重力的图示。
10．画出图中力F的力臂。
（其中C图使用羊角锤拔钉子，动力作用在锤柄上A 点。
请作出拔钉子时所用最小动力F的示意图。
（注意：请在图上保留为确保作图准确所画的辅助线）11．如图所示是质量为0.5千克的物体A放入水中静止后的情况，请用力的图示法画出A物受到的浮力的图示。
12．如图所示，在竖直悬挂的带有磁性的黑板上，吸着一个重4N的小铁块，小铁块静止不动，若磁性黑板和铁块之间的吸引力是10N，请画出铁块在竖直方向上所受力的示意图。
三、电学部分13．根据下列实物电路作出电路图。
14．根据电路连接实物图。
15．请将如下电路补充完整（要求S2控制L2，S1作总开关）。
16．如图所示的电路中少了几根导线，请你以笔代线补齐，并画出这个电路的电路图。
要求：L1和L2并联，开关S1控制L1，S2同时控制L1和L2。
17．如图所示的实物，按要求设计电路图，并连接实物图。
要求：L1、L2串联，电流表测L1的电流，电压表测L2两端的电压。
18．在下图上标出通过静止小磁针的磁感线，标明小磁针、磁体的N、S极。
19．请你标出下图所示螺线管的N、S极20．标出下图中螺线管中电流的方向21．请根据下图中电流方向，标出通电螺线管和磁体的南北极，标出磁感线方向。
22．在图中标出电源正负极，通电螺线管南北极、小磁针的N、S极四、综合作图23．综合作图：小雨同学想利用电源、灯泡L1和L2、开关S1、单刀双掷开关S2、滑动变阻器R，设计如下电路：S1为总开关。
山东省青岛市中考物理真题试题（含解析）第I卷（本卷满分30分）一、单项选择题（本题满分18分，共9个小题，每小题 2分）：下列各小题的四个选项中只有一个是正确的，请选出并将答题卡的对应项涂黑。
1. 下列做法中，文明的是：A.用节能灯代替白炽灯照明B.用手电筒照同学的眼睛C.汽车在高速路上超速行驶D.夏天空调温度调得很低【答案】A考点：物理常识．2. 第一个发现“电流磁效应”的科学家是：A.法拉第B.安培C.牛顿D.奥斯特【答案】D【解析】试题分析：电流磁效应即电流产生磁场的现象，是1820年丹麦的物理学家奥斯特发现的．A、法拉第发现了磁生电，即电磁感应，故A不符合题意；B、安培研究了电流的磁场的判断方法：安培定则，故B不符合题意；C、牛顿建立了三大力学定律和发现了万有引力，故C不符合题意；D、奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故D符合题意．故选D．考点：电流的热效应、化学效应和磁效应．3. 下列由日常生活联想到的物理知识中，错误的是：A.玩手影游戏，是利用了光的直线传播规律B.足球踢出后仍继续向前运动，是因为它运动时产生惯性C.闻到花香，是因为分子在不停地做无规则热运动D.游泳时向后划水，人向前进，是因为物体间力的作用是相互的【答案】B考点：光在均匀介质中直线传播；力作用的相互性；惯性；分子的运动．4. 下列关于实验仪器使用的说法中，正确的是：A.使用弹簧测力计时，可以超过它的量程B.使用天平测量物体质量时，应将砝码放在左盘C.使用电流表时，应使电流从“﹢”接线柱流入，从“﹣”接线柱流出D.使用液体温度计测量水温时，将温度计放入水中后应马上读数【答案】C【解析】试题分析：A、使用弹簧测力计时，不能超过它的量程．故A错误；B、使用天平测量物体质量时，物体放在左盘，砝码放在右盘，故B错误；C、使用电流表时，应使电流从“+”接线柱流入，从“-”接线柱流出，遵循“正进负出”的原则，故C正确；D、使用液体温度计测量水温时，将温度计放入水中待示数稳定后再读数，故D错误．故选C．考点：天平的使用；温度计的使用及其读数；弹簧测力计的使用与读数；电流表的使用．5. 下列图象中，能正确反映“匀速直线运动”的是：【答案】C考点：匀速直线运动．6. 下列作图中，正确的是：【答案】D【解析】试题分析：A、由图可知，电流从左端流入，右端流出，利用安培定则可知，电磁铁的左端应为N极，右端为S极，故A错误；B、在磁体外部，磁感线的特点是由N极指向S极，故B错误；C、力臂应该是从支点到力的作用线（力F所在直线）的垂直距离，如下图所示，故C错误；D、由物体的浮沉条件可知，上浮的小球受到的浮力大于重力，故D正确．故选D．考点：通电螺线管的磁场；力臂的画法；物体的浮沉条件及其应用；磁感线及其特点．7. 请你想象一下，假如“减小受力面积可以减小压强”，则可能会出现：A.刀刃磨得越锋利，切菜越容易B.书包带做得越窄，背着越舒服C.墙基做得越宽，越不容易下陷D.图钉尖做得越尖，越容易按入墙中【答案】BD、假如“减小受力面积可以减小压强”，那么图钉尖做得越尖，受力面积越小，压强越小，所以越不容易按入墙中，故D不可能．故选B．考点：减小压强的方法及其应用．8. 下列运用科学方法的实例中，正确的是：A.把固体分成晶体和非晶体，运用了类比法B.研究平面镜成像时，用玻璃板代替平面镜，运用了放大法C.研究二力平衡条件时，把小车扭转一定角度后释放，发现小车转动，运用了反证法D.电流的热效应可能引发火灾，但据此原理可制成电热器，运用了缺点列举法【答案】C【解析】试题分析：A、把固体分成晶体和非晶体，运用了分类法研究．故A错误；B、物体在平面镜成可以成正立、等大的虚像，但虚像的位置不能确定．所以探究平面镜成像实验时，用透明的玻璃板代替平面镜是为了便于确定像的位置．采用的方法是等效替代法．故B错误；C、研究二力平衡条件时，把小车扭转一定角度，使两个力不在同一条直线上，然后释放，发现小车转动，证明两个力必须在同一条直线上，采用的是反证法．故C正确；D、电流的热效应会引发火灾．但据此原理可制成电热器，属于优点利用，不是运用了缺点列举法．故D错误．故选C．考点：物理学方法．9. 下列知识结构中，正确的是：【答案】BC、固态物质有一定的形状和体积；液态物质只有一定的体积而无固定的形状；气态物质即无固定的形状，也无固定的体积，故C错误；D、物质由气态变为液态叫液化，是一个放热过程；物质由固态直接变为气态叫升华，是一个吸热过程；物质由气态直接变为固态叫凝华，是一个放热过程；故D错误．故选：B．考点：杠杆的分类；液化及液化现象；升华和凝华的定义和特点；物态的微观模型及特点；实像与虚像的区别．二、不定项选择题（本题满分 12分，共4个小题）：每小题中有一至三个选项是正确的，请选出并将答题卡的对应项涂黑（每小题全选对得 3分，漏选得1分，错选或不选得 0 分）。

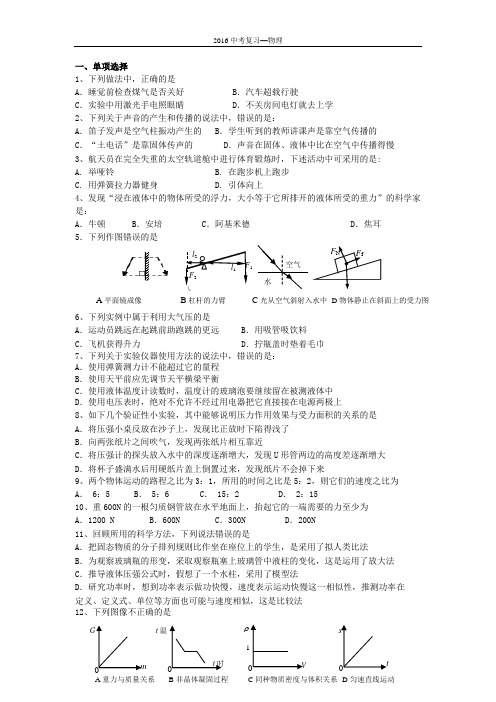

一、单项选择1、下列做法中，正确的是A．睡觉前检查煤气是否关好 B．汽车超载行驶C．实验中用激光手电照眼睛 D．不关房间电灯就去上学2、下列关于声音的产生和传播的说法中，错误的是：A．笛子发声是空气柱振动产生的 B．学生听到的教师讲课声是靠空气传播的C．“土电话”是靠固体传声的 D．声音在固体、液体中比在空气中传播得慢3、航天员在完全失重的太空轨道舱中进行体育锻炼时，下述活动中可采用的是:A. 举哑铃B. 在跑步机上跑步C. 用弹簧拉力器健身D. 引体向上4、发现“浸在液体中的物体所受的浮力，大小等于它所排开的液体所受的重力”的科学家是：A．牛顿 B．安培 C．阿基米德D．焦耳5．下列作图错误的是6、下列实例中属于利用大气压的是A．运动员跳远在起跳前助跑跳的更远 B．用吸管吸饮料C．飞机获得升力 D．拧瓶盖时垫着毛巾7、下列关于实验仪器使用方法的说法中，错误的是：A．使用弹簧测力计不能超过它的量程B．使用天平前应先调节天平横梁平衡C．使用液体温度计读数时，温度计的玻璃泡要继续留在被测液体中D．使用电压表时，绝对不允许不经过用电器把它直接接在电源两极上8、如下几个验证性小实验，其中能够说明压力作用效果与受力面积的关系的是A．将压强小桌反放在沙子上，发现比正放时下陷得浅了B．向两张纸片之间吹气，发现两张纸片相互靠近C．将压强计的探头放入水中的深度逐渐增大，发现U形管两边的高度差逐渐增大D．将杯子盛满水后用硬纸片盖上倒置过来，发现纸片不会掉下来9、两个物体运动的路程之比为3：1，所用的时间之比是5：2，则它们的速度之比为A． 6：5 B． 5：6 C． 15：2 D． 2：1510、重600N的一根匀质钢管放在水平地面上，抬起它的一端需要的力至少为A．1200 N B．600N C．300N D．200N11、回顾所用的科学方法，下列说法错误的是A．把固态物质的分子排列规则比作坐在座位上的学生，是采用了拟人类比法B．为观察玻璃瓶的形变，采取观察瓶塞上玻璃管中液柱的变化，这是运用了放大法C．推导液体压强公式时，假想了一个水柱，采用了模型法D．研究功率时，想到功率表示做功快慢，速度表示运动快慢这一相似性，推测功率在定义、定义式、单位等方面也可能与速度相似，这是比较法12、下列图像不正确的是1A平面镜成像B杠杆的力臂C光从空气斜射入水中D物体静止在斜面上的受力图t温13、下列图像中，能正确反映同种物质的质量和体积关系的是：14、在家中洗衣服所联想到的物理知识，不正确的说法是 A ．将洗衣粉撒入水中，发生了扩散现象B ．通电后，洗衣机的电机将电能转化为叶轮转动的机械能和一部分内能、声能C ．衣服在洗衣机中甩干是运用了惯性现象D ．洗衣机外壳为蓝色，说明白光照射到表面时，只有蓝光被吸收，其余色光被反射 15、下面是小宇收集到的一些物理知识的应用实例，其中是惯性应用的是A 、捕鱼时，渔民利用电子发声器发出鱼喜欢的声音，诱鱼入网B 、潜水艇下潜后，艇内人员可以用潜望镜观察水面上的情况C 、锤头松了，小宇把锤柄的一端在物体上撞击几下，锤头就套紧了D 、星期一学校举行升旗仪式时，使用滑轮使国旗上升 16、关于磁悬浮列车减小摩擦的方法，正确的说法是A ．给摩擦面加润滑油B ．减小摩擦面间的压力C ．使摩擦面脱离接触D ．变滑动为滚动 17、根据密度表可以看出的说法中错误的是A.物质不同密度不同B.实心的铜球在水银中漂浮C.有的固体物质比液态的物质的密度要小D.同质量的实心铝球比实心铁球体积大二、不定项选择18、下列关于物理概念的说法中，错误的是：A ．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流B ．速度越大的物体动能越大C ．运动的物体有惯性，静止的物体没有惯性D ．某种物质温度升高1℃所吸收的热量，叫做这种物质的比热容m A ． B ． C ． D ． m m m19、下列知识结构中，正确的是：A ．B ．C ．D ．20、如图，在水平桌面上铺粗糙程度不同的物体，让小车自斜面顶端同一高度、从静止开始A ．摩擦力越小，小车速度减小得越慢B ．小车受到力就运动，小车不受力就不运动C ．若平面非常光滑，小车的速度将保持不变，永远运动下去D ．运动物体不受力，将保持匀速直线运动 21、根据m -V 图像，下列说法中正确的是A ．物体A 的质量是30 g 时，体积是20 cm 3B ．物体B 的质量与体积成正比C ．物体A 的密度小于物体B 的密度D ．物体B 的密度是0.5 g/cm322、右图中为一个矿泉水的标签，下列说法正确的是A ．水的体积为0.6LB ．水的质量为0.6KgC ．水的比热容为4.2×103J D ．将这瓶水从20℃加热到70℃一共吸收了1.26×105J 的热量23、根据液体压强规律，将水倒入侧壁带孔的容器后，将会看到 A.各小孔射出水距离相同B.最下面的小孔射出水的距离最远C.最上面的小孔射出水的距离最远D.随着水的流出小孔射出水的距离变小 24、根据你在实验室中研究二力平衡条件的实验过程，你认为有哪些影响实验效果的因素？你的成功之处和失误之处是什么？你有无更好的实验改进方案？ A 物体竖直方向受重力和支持力平衡，水平方向受两个拉力平衡还有摩擦力会影响实验效果 B.实验中让小车在尽量光滑的水平面上做实验是为了尽量的减小摩擦力的影响C.用尽量轻小的纸板代替小车可以忽略纸板重力而使小车只受水平方向的两个拉力平衡D. 左右两盘中各放入质量相等的砝码时，小木块保持静止；放入质量不相等的砝码是小车会运动，证明两个力必须方向相反才能平衡崂山矿泉水laoshan 净含量：600ml25、在水槽中有体积相等的甲、乙两个小球。
中考物理力学综合计算一、计算题中的受力分析要素二、常见计算题型（一） 杠杆+浮力1. 如图，此时杠杆处于平衡状态，OB=4OA ，甲是正方体，其边长为10cm ，密度为6g/cm 3，乙的重力为10N ，求：甲对地面的压强。
（请作出甲的受力示意图）2. 如图，此时杠杆处于平衡状态，OB=2OA ，甲是正方体，其边长为10cm ，密度为6g/cm 3，对地面的压强为3200Pa 。
乙是圆柱体，底面积为40cm 2，有2/3的体积浸在水下，此时乙底部受到的压强为2000Pa 。
求：（1）甲对杠杆的拉力；（2）乙的密度（请作出甲乙的受力示意图）3. 如图所示，一正方体合金块M 的边长为20cm ，把它挂在以O 为支点的轻质杠杆的A 点处，OB=3OA ，一个重为640N 的人在杠杆的B 点通过定滑轮用力F 1使杠杆在水平位置平衡，此时M 对水平地面的压强为1.1×104Pa ，人对水平地面的压强为1.45×104Pa 。
人与地面的接触面积为0.04m 2.求：（1）M 的密度（请画出M 所受力的示意图）（2）若把M 浸没于水中（M 与容器底不接触），人用力F 2仍使杠杆在水平位置平衡，此时人对地面的压强。
（g 取10N/kg ，请画出人所受力的示意图）MO A 甲B 乙甲A O B（二）滑轮+浮力+机械效率1.用滑轮组将密度为2.8×103kg/m3,质量为56kg金属块完全在水中匀速提升0.5m，加在绳子自由端的拉力是F,动滑轮重120N,如图所示。
不计绳重及摩擦，g取10N/kg，求：（1）作用在绳子末端的拉力F；（2）重物未出水时滑轮组的机械效率；（3）重物出水后滑轮组的机械效率。
2. 某打捞队工人用滑轮组将一重物从水中匀速提到地面上，如图所示。
该物体浸没在水中时受到的浮力是500N，所用的动滑轮重250N，在物体离开水面后匀速上升的过程中，滑轮组的机械效率是80%。
1. 质量60kg 的工人，使用如图所示的装置从井水中提升质量为800kg 的长方体重物，长方体的体积为0.2m 3，底面积是0.2m 2，滑轮组中每个滑轮重60N ，工人每只鞋底的面积大约是200cm 2，已知OB =4OA 。
⑴画出重物和人的受力示意图；⑵重物刚拉离井底时，求人对地面的压强；2.如图所示电路，电源电压不变，滑动变阻器R 3的最大阻值是20Ω ，当S 1闭合，S 3断开，S 2分别在位置 a 和b 时，电流表的示数之比为1:2；当S 1断开、S 3闭合，滑片P 移动到位置d ，S 2分别在位置 a 和b 时，滑动变阻器R 3消耗的电功率分别是0.45W 和0.8W 。
求：（注意求解时画出相应的等效电路图） （1） R 1：R 2=?（2） 电源电压是多少？3.归纳式探究：梁的弯曲：建筑物的横梁、游泳池的跳板，都会在外力的作用下发生弯曲形变。
如图所示，一根矩形横截面梁，不计自重，在梁上左右对称处加相同的力F 1、F 2，则两端的支撑力N 1= F 1、N 2= F 2。
在梁的每一端上，所受支持力和压力大小相等、方向相反，但却有一定距离，我们把力的大小和二力的距离乘积叫力偶矩，梁正是在力偶矩的作用下发生弯曲。
不同材料做成的梁在相同的力偶矩作用下，弯曲程度不同，说明抗弯能力也不同。
我们用曲率表示材料的抗弯能力。
曲率越大，抗弯能力就越大，弯曲程度就越小。
为了研究不同材料的曲率与哪些因素有关，通过有关实验探究，取得数据如下（其中：为梁的长度，为梁的高度，τ为使梁发生弯曲的力偶矩，A 为梁的曲率。
）：(1)＝k ，其中与梁的材料有关，材料不同，k 值一般不同。
上述实验中钢的k 值k 钢＝ （填上数值和单位）。
将数据变成公式，运用的是 法。
(2)若要让用钢制成的长度相同、高度不同的梁，在相同的力偶矩的作用下，则梁的曲率与高度的关系可以用图像中的图线 表示。
(3)生活中的横梁、桥梁等建筑，用的是“钢筋混凝土”，是钢筋和混凝土两种材料的组合。
1. 如图所示电路，电源电压不变，R1=12Ω。
求：(画出下列每小题的等效电路图)
(1)闭合S1、S3，断开S2，电流表示数为0．5A，则电源电压为多大?
(2) S1、S2、S3全闭合，将滑片P移动到最右端b端时，电流表的示数为0．6A，则滑动变阻器的最大阻值是多少?
(3)只闭合S2时，移动滑动变阻器滑片P，使其接入电路中的电阻变化3倍，电流表的示数分别为0.3A和0.15A，求滑片在这两点间滑动时，灯泡的功率变化范围？
2.如图，R1=20 ，S1、S2闭合时，R1的功率为1．8W；再闭合S3，电流表的示数变为1．05A，已知R2>R L。
求：（画出等效电路图）
(1)电源电压；
(2)求灯泡的电阻；
(3)只闭合S3，当滑动变阻器滑片滑至中点与滑至阻值最大处时，电流表变化了0．125A，求，此状态下灯泡功率的变化范围。
3.小雨用图甲的滑轮组在空气中提升不同物体，若提起的物体重力为60N，机械效率为50%，(不计绳重和摩擦)
(1) 求出该滑轮组中动滑轮的重力G动．
(2) 能提起的最重物体是A（如图甲），A的重力为400N，若物体再重，绳子将断裂，人的体重为600 N，每只脚与地面接触面积为2×10—2m2，则此时人对地面的压强p地＝？
(3) 若用这根绳子和这些滑轮组成图乙所示滑轮组，利用它从水中缓慢匀速提起(不计水的阻力)一个边长为3×10-1m的正方体B．正方体B的密度为3×103kg/m3，当绳子断裂瞬间，B 的下表面所受水的压强为多少?
4.有一段长度为L 的导线，横截面积为S ，单位面积内含有的自由电荷数为n ，每个自由电荷的电荷量为e ，定向移动的平均速度为υ，该导线的电阻为l R s
ρ=， 查阅资料可知：单位时间内通过导体横截面的电荷叫做电流；当电流通过导体时，单位体积释放的热功率成为热功率密度，用p 表示，请你推出热功率密度的表达式： ①在t ∆ 时间内通过圆柱体的电流为I = ；
②在t ∆时间内电流所放出的热量为Q = ；
③在t ∆时间内电流的热功率为P = ；
④热功率密度为p = 。
5.叶子和小雨要研究有关自由落体的问题． 他们查阅资料可知：物体动能的计算公式是212
k E mv =，m 表示物体的质量，v 表示物体的速度。
物体只受重力作用从静止开始下落的物体的运动叫自由落体运动．他们开始进行实验：让质量为m 的物体从静止开始自由下落(忽略空气阻力)．经过多次实验，测出物体下落一定距离时达到的速度为v ，并对多组记录的数据进行分析后，得出结论：重力做功等于物体动能的变化量．请你根据这个结论解答下列问题：
①当物体自由下落的初速度为v 0，经过一段时间后物体的速度达到v ，则物体下落的距离h = ．
②当物体从静止开始做自由下落时，下落的距离为20m 时，物体的速度可达到 m ／s ． ③物体做自由落体运动时，下落的高度h 与速度v 的关系可用图像中的图线 来表示。
6.在只有重力做功的情形下，物体的动能和重力势能发生转化，但机械能的总量保持不变，这个结论叫做机械能守恒定律。
(1)小球甲在真空中自由下落，另一个完全相同的小球乙在阻力很大的液体中匀速下落，他们都由高度为h 1的地方下落到高度为h 2的地方，在这两种情况下，重力所做的功 (填“相等”或“不相等”)。
小球 的机械能守恒。
(2)通过查阅资料可知：动能大小与物体质量和速度这三者之间的具体关系是212
k E mv =
，
重力势能的大小与物体质量和高度的关系为P E mgh ，则一个物体从高为h
的光滑斜面顶端由静止开始滑下，不计空气阻力，物体滑到斜面底端的速度v
=___________；把一个小球用细线悬挂起来，就成为一个摆，摆长为L ，最大
偏角为θ，小球运动到最低位置时的速度为v =_____________。
7．如图所示，从甲、乙两个不能打开的盒子（内有电池组等电路元件）上的两个小孔中各伸出一段细软的长导线。
请你在不断开导线的情况下，设法比较出甲、乙两根导线中通过电 流的大小。
8．爸爸给儿子买了一个玩具电动车，他想测出该玩具电动车牵引力的功率。
给你一只弹簧测力计、一把刻度尺、足够长的纸带若干条、滴墨水装置一个（一种由静脉输液器改装的装置，已知每隔相等的时间t 滴一滴墨水），请你利用这些仪器测出该玩具电动车的牵引力的功率．
要求：①写出操作步骤；②推导出测量该车的牵引力功率的数学表达式．（设玩具电动车开动时做匀速直线运动，滴墨水装置可固定在车上且该装置重量不计．）
9.小雨想要知道一块形状不规则的塑料泡沫浸没在水中时所受浮力的大小，身边只有一个轻质滑轮，一把轻质硬木刻度尺，一个密度小于水的正方体木块，一个盛有适量水的水槽和线绳．
（1）测量步骤（配图说明）；
（2）计算出浮力的大小F 浮 。
