建筑钢结构设计第二章

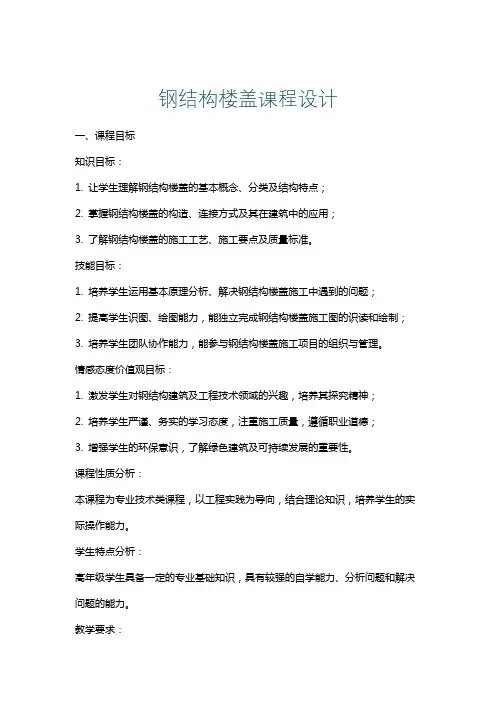

钢结构楼盖课程设计一、课程目标知识目标：1. 让学生理解钢结构楼盖的基本概念、分类及结构特点；2. 掌握钢结构楼盖的构造、连接方式及其在建筑中的应用；3. 了解钢结构楼盖的施工工艺、施工要点及质量标准。

技能目标：1. 培养学生运用基本原理分析、解决钢结构楼盖施工中遇到的问题；2. 提高学生识图、绘图能力，能独立完成钢结构楼盖施工图的识读和绘制；3. 培养学生团队协作能力，能参与钢结构楼盖施工项目的组织与管理。

情感态度价值观目标：1. 激发学生对钢结构建筑及工程技术领域的兴趣，培养其探究精神；2. 培养学生严谨、务实的学习态度，注重施工质量，遵循职业道德；3. 增强学生的环保意识，了解绿色建筑及可持续发展的重要性。

课程性质分析：本课程为专业技术类课程，以工程实践为导向，结合理论知识，培养学生的实际操作能力。

学生特点分析：高年级学生具备一定的专业基础知识，具有较强的自学能力、分析问题和解决问题的能力。

教学要求：1. 结合实际工程案例，注重理论与实践相结合，提高学生的实际操作能力；2. 采用项目驱动、任务驱动等教学方法，激发学生的学习兴趣和积极性；3. 强化团队合作，培养学生的沟通协调能力和组织管理能力。

二、教学内容1. 钢结构楼盖基本概念与分类：介绍钢结构楼盖的定义、功能及分类，包括桁架式、网格式、框架式等结构形式。

教材章节：第二章 钢结构楼盖概述2. 钢结构楼盖构造与连接：讲解钢结构楼盖的构造要素、连接方式，如焊缝、螺栓连接等。

教材章节：第三章 钢结构楼盖构造与连接3. 钢结构楼盖施工工艺：分析钢结构楼盖施工流程、施工方法，包括钢材加工、构件组装、现场安装等。

教材章节：第四章 钢结构楼盖施工工艺4. 钢结构楼盖施工图识读与绘制：培养学生识图、绘图能力，掌握施工图的表示方法、符号及标注。

教材章节：第五章 钢结构楼盖施工图识读与绘制5. 钢结构楼盖施工质量控制：介绍施工过程中的质量标准、验收要求，分析常见质量问题及预防措施。

第二章 钢结构的材料一、名词解释1．塑性2．韧性３．冷脆4．热脆5．塑性破坏6．脆性破坏7．冷弯性能合格8．应力集中9．应力幅10.疲劳寿命二、判断题1．钢材具有良好的塑性，因此钢结构只发生塑性破坏2．钢材的强度设计值f 是以钢材的抗拉极限强度u f 为依据的。

3．钢材材质较均匀，因此在各个方向受拉时的强度均相同。

4．2.0σ就是应力应变曲线上应变值为0.2%时所对应的应力值。

5．应力集中常使该处材质处于双向或三向受拉应力状态，材质转脆。

6．只要设计合理或制造正确就可避免钢结构的脆性断裂。

7．冷加工使钢材强度提高，故普通钢结构设计中可利用此提高的强度来进行结构设计。

8．焊接结构的疲劳强度破坏并不是最大应力重复的结果，而是焊接处足够大小的应力幅重复的结果。

9．按现行钢结构设计规范进行钢结构疲劳验算时，疲劳荷载计算中不考虑其荷载动力系数。

10．钢结构脆性断裂就是当某处应力达到y f 或u f 时发生的突然破坏11．塑性变形是不能恢复的，因此塑性破坏比脆性破坏更危险。

12．应力集中可产生三轴受拉的应力状态，它对钢结构抗低温冷脆性有严重的不良影响，但因为它提高了钢材的屈服点，故对提高钢结构的疲劳强度是有利的。

13．结构钢材的伸长率以δ5和δ10 表示，下标5或时代表标准试件的截面面积为5或10平方厘米。

三、单项选择题1．钢材疲劳验算公式][σσ∆≤∆中σ∆是根据（ ）A:永久荷载设计值 B: 循环荷载设计值C: 永久荷载标准值 D: 循环荷载设计标准值2．下列钢材化学成分中对钢材性能有害的元素是（ ）Ⅰ硼 Ⅱ氧 Ⅲ硅 Ⅳ氮 Ⅴ硫 Ⅵ 磷A: Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ B: ⅡⅣ Ⅴ ⅥC: Ⅰ硼 硅 氮 磷 D: Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ3.锰、硅、铝常作为脱氧剂加入钢水中，它们的脱氧能力从强到弱的顺序是（）A: 铝<锰<硅 B: 硅<锰<铝C: 锰<硅<铝 D: 铝<硅<锰4.钢材冲击韧性V C 随温度降低而显著降低，材料由塑性（温度为2T ）转变为脆性（温度1T ），如图，0T 为转变温度，则结构设计时取用结构所处的温度应大于（ ）A: 2T B: 1T C: 0T D: 2/)(20T T +5．Q235-D 钢材要求保证冲击韧性V C 值时的温度是（ ）A:0℃ B: -20℃ C:-40℃ D:20℃6．钢材应避免在“蓝脆区”进行热加工，以免引起裂纹，“蓝脆区”的温度是（ ）左右 A:250℃ B: 300℃ C:600℃ D:800℃7．焊接结构在循环荷载计算应力幅σ∆作用下，焊接处最大应力max σ为（ ）A ：)(抗拉强度u fB ：)(屈服强度y fC ：σ∆+y fD ：σ∆-y f 8：焊接结构在循环荷载计算应力幅σ∆作用下，焊接处最小应力min σ为（ ）A ：)(抗拉强度u fB ：)(屈服强度y fC ：σ∆+y fD ：σ∆-y f 9：下列说法除（ ）为均为疲劳破坏和脆性破坏共同特点。

钢结构设计规范第一章总结第二章材料第三章基本设计规定第四章受弯构件的计算第五章轴心受力构件和拉弯、压弯构件的计算第六章疲劳计算第七章连接计算第八章构造要求第九章塑性设计第十章钢管结构章第十一章圆钢、小角钢的轻型钢结构第十二章钢与混凝土组合梁附录一梁的整体稳定系数附录二梁腹板局部稳定的计算附录三轴心受压构件的稳定系数附录四柱的计算长度系数附录五疲劳计算的构件和连接分类附录六螺栓的有效面积附录七非法定计量单位与法定计量单位的换算关系第一章总则第1.0.1条为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规范。

第1.0.2条本规范适用于工业与民用房屋和一般构筑物的钢结构设计。

第1.0.3条本规范的设计原则是根据《建筑结构设计统一标准》(CBJ68-84)）制订的。

第1.0.4条设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量，符合防火要求，注意结构的抗腐蚀性能。

第1.0.5条在钢结构设计图纸和钢材订货文件中，应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等）、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。

此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别（焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规范》）。

第1.0.6条对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规范的要求。

第二章材料第2.0.1条承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。

承重结构的钢材宜采用平炉或氧气转炉3号钢（沸腾钢或镇静钢）、16Mn 钢、16Mnq钢、15MnV钢或15MnVq钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。

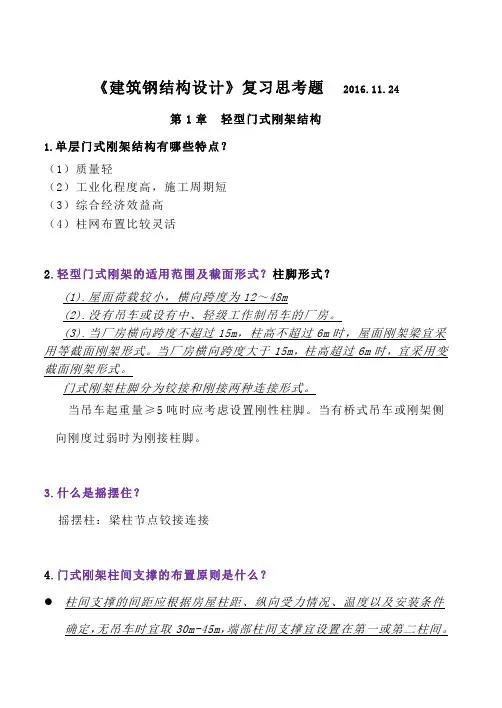

《建筑钢结构设计》复习思考题2016.11.24第1章轻型门式刚架结构1.单层门式刚架结构有哪些特点？（1）质量轻（2）工业化程度高，施工周期短（3）综合经济效益高（4）柱网布置比较灵活2.轻型门式刚架的适用范围及截面形式？柱脚形式？(1).屋面荷载较小，横向跨度为12～48m(2).没有吊车或设有中、轻级工作制吊车的厂房。

(3).当厂房横向跨度不超过15m，柱高不超过6m时，屋面刚架梁宜采用等截面刚架形式。

当厂房横向跨度大于15m，柱高超过6m时，宜采用变截面刚架形式。

门式刚架柱脚分为铰接和刚接两种连接形式。

当吊车起重量≥5吨时应考虑设置刚性柱脚。

当有桥式吊车或刚架侧向刚度过弱时为刚接柱脚。

3.什么是摇摆住？摇摆柱：梁柱节点铰接连接4.门式刚架柱间支撑的布置原则是什么？柱间支撑的间距应根据房屋柱距、纵向受力情况、温度以及安装条件确定，无吊车时宜取30m-45m，端部柱间支撑宜设置在第一或第二柱间。

●当房屋高度较大时，柱间支撑应分层设置；有吊车时，下层柱间支撑宜设置在温度区中部。

柱间支撑间距不大于50m。

●端部柱间支撑考虑温度应力影响宜设置在第二柱间。

5.门式刚架所受的荷载有哪些？风荷载在规范中是怎么考虑的，风荷载标准值如何计算？风荷载系数是什么？风荷载系数 w考虑了结构内、外风压最大值组合。

风可以从任意方向吹来，需要考虑“鼓风效应”（+i）和“吸风效应”（-i）分别与外部压力系数组合的两种工况。

设计时，两种工况均需要考虑，取最不利工况。

6.荷载效应组合的原则是什么？（1）屋面均布活荷载不与雪荷载同时考虑，应取两者中的较大者（2）积灰荷载应与雪荷载或屋面均布活荷载中的较大者同时考虑（3）施工或检修集中荷载不与屋面材料或檩条自重以外的其他荷载同时考虑（4）多台吊车的组合应符合《荷载规范》的规定（5）当需要考虑地震作用时，风荷载不与地震作用同时考虑7.刚架侧移计算的原则是什么？（1）变截面门式刚架柱顶侧移应采用弹性分析方法确定。

钢结构节点连接设计手册钢结构节点连接设计手册第一章：引言1.1 目的本手册旨在提供钢结构节点连接设计的指导原则和规范，以确保连接的安全性、可靠性和经济性。

1.2 适用范围本手册适用于各类钢结构节点连接设计，包括梁柱节点、梁梁节点、梁板节点等。

1.3 参考标准本手册的设计原则和规范参考以下标准：- GB 50017-2017 《钢结构设计规范》- GB 50018-201X 《钢结构工程质量验收规范》- GB 50019-201X 《钢结构防腐蚀技术规范》- GB 50046-201X 《建筑地震设计规范》第二章：基本原则2.1 安全性连接设计应满足结构强度和稳定性的要求，确保在正常使用和极限状态下的安全性。

2.2 可靠性连接设计应考虑材料的可靠性和制造工艺的可控性，确保连接的可靠性和一致性。

2.3 经济性连接设计应尽可能减少材料的使用量和制造成本，同时保证连接的质量和可靠性。

第三章：节点类型3.1 梁柱节点梁柱节点是钢结构中最常见的连接形式，其设计应满足以下要求：- 满足梁柱节点的强度和刚度要求。

- 考虑梁柱节点的受力特点，选择合适的连接方式。

- 考虑梁柱节点的施工工艺，选择适合的节点类型。

3.2 梁梁节点梁梁节点是连接两根梁的关键部位，其设计应满足以下要求：- 满足梁梁节点的强度和刚度要求。

- 考虑梁梁节点的受力特点，选择合适的连接方式。

- 考虑梁梁节点的施工工艺，选择适合的节点类型。

3.3 梁板节点梁板节点是连接梁与板的关键部位，其设计应满足以下要求：- 满足梁板节点的强度和刚度要求。

- 考虑梁板节点的受力特点，选择合适的连接方式。

- 考虑梁板节点的施工工艺，选择适合的节点类型。

第四章：设计步骤4.1 确定受力情况根据结构荷载和受力特点，确定节点受力情况，并进行力学分析。

4.2 选择连接方式根据受力情况和结构要求，选择合适的连接方式，并进行初步设计。

4.3 进行强度校核根据选定的连接方式，进行强度校核，并根据校核结果进行优化设计。

钢结构建筑的抗震性能及设计优化第一章：引言钢结构建筑作为一种重要的建筑形式，在现代城市发展中扮演了关键角色。

由于其材料的强度和韧性，钢结构建筑被广泛应用于高层建筑、大跨度建筑和重要基础设施等领域。

然而，地震作为一种常见的自然灾害，给钢结构建筑的抗震性能提出了新的挑战。

因此，本文旨在探讨钢结构建筑的抗震性能及设计优化。

第二章：钢结构建筑的抗震性能2.1 钢结构建筑的抗震能力评价钢结构建筑的抗震性能取决于结构的刚度和强度。

刚度决定了结构在地震荷载下的变形能力，而强度则决定了结构在地震荷载下的抵抗能力。

评价结构的抗震能力常用的指标包括刚度、自振周期、动力特性及动态相应等。

2.2 钢结构建筑的抗震设计原则钢结构建筑的抗震设计原则是基于工程力学原理和地震工程理论，包括重力体系、水平刚度体系、质量体系等。

同时，还需要考虑地震荷载的作用，以确保结构在地震发生时能够保持安全。

第三章：钢结构建筑抗震设计的优化3.1 结构层次优化钢结构建筑的抗震设计过程中，可以通过结构层次优化来提高其抗震性能。

包括采用合理的结构形式、采用合适的材料、优化结构布局等。

此外，利用基于先进技术的结构设计工具，如有限元分析、结构优化算法等，也可以提高设计效率和优化结果。

3.2 材料选用与强度设计优化材料的选用直接影响了钢结构的抗震性能。

合适的材料选用可以提高结构的刚性和韧性，增强其抵抗地震力的能力。

此外，通过强度设计优化，例如使用高强度钢材、结构构件的优化设计等，可以进一步提高结构的抗震性能。

3.3 设计参数与结构系统的优化设计参数的优化可以提高钢结构建筑的抗震性能。

这包括优化结构的刚度系数、减小结构质量、调整结构的阻尼比等。

此外，选择合适的结构系统也是优化设计的关键，例如框架结构、剪力墙结构、桁架结构等，根据具体情况选择最适合的结构系统来提高抗震能力。

第四章：钢结构建筑抗震设计的案例研究4.1 地震灾害前后的钢结构建筑抗震性能对比以某个地震灾害前后的钢结构建筑为案例，通过对比地震前后建筑的抗震性能，可以评估设计的有效性，并提出优化建议。

钢结构课后习题答案第五版钢结构课后习题答案第五版钢结构是一门重要的工程学科，它涉及到建筑、桥梁和其他基础设施的设计和施工。

在学习钢结构的过程中，习题是非常重要的一部分，它能够帮助学生巩固所学的知识，提高解决问题的能力。

本文将为大家提供钢结构课后习题答案第五版，希望对学习者有所帮助。

第一章：钢结构基础知识1. 钢结构的主要特点是什么？钢结构的主要特点是强度高、刚度大、重量轻、施工速度快、耐久性好等。

2. 钢结构的分类有哪些？钢结构可以根据用途分为建筑钢结构、桥梁钢结构和其他工业钢结构；根据结构形式分为框架结构、网架结构和悬索结构等。

3. 钢结构的设计应遵循哪些原则？钢结构的设计应遵循安全、经济、美观和可施工性的原则。

4. 钢结构的设计荷载有哪些？钢结构的设计荷载包括常规荷载（如自重、活载、风荷载等）和非常规荷载（如地震荷载、爆炸荷载等）。

5. 钢结构的连接方式有哪些？钢结构的连接方式包括焊接、螺栓连接和铆接等。

第二章：钢结构设计方法1. 钢结构的设计方法有哪些？钢结构的设计方法包括弹性设计、弹塑性设计和极限状态设计等。

2. 钢结构的荷载组合有哪些？钢结构的荷载组合包括常规组合（如最不利组合、最可能组合等）和非常规组合（如地震组合、爆炸组合等）。

3. 钢结构的稳定性分析有哪些方法？钢结构的稳定性分析包括弯曲屈曲、屈曲扭转和屈曲侧扭等。

4. 钢结构的疲劳分析有哪些方法？钢结构的疲劳分析包括应力范围法、应力振幅法和应力时间法等。

5. 钢结构的设计验算中需要考虑哪些因素？钢结构的设计验算中需要考虑构件的强度、稳定性、疲劳性、可靠性和施工性等因素。

第三章：钢结构的施工工艺1. 钢结构的制作工艺有哪些？钢结构的制作工艺包括切割、焊接、钻孔和涂装等。

2. 钢结构的安装工艺有哪些？钢结构的安装工艺包括吊装、定位、连接和调整等。

3. 钢结构的质量控制包括哪些方面？钢结构的质量控制包括材料的质量控制、制作过程的质量控制和安装过程的质量控制等。

钢结构设计原理第一章钢结构的基本性能建筑工程中，钢结构所用的钢材都是塑性比较好的材料，在拉力作用下，应力-应变曲线在超过弹性后有明显的屈服点和一段屈服平台，然后进入强化阶段。

传统的钢结构设计，以屈服点作为钢材强度的极限，并把局部屈服作为承载能力的准则。

目前利用塑性的设计方法已经提上了日程。

钢材和其他建筑结构材料相比，强度要高得多。

在同样的荷载条件下，钢结构构件截面小，截面组成部分的厚度也小。

因此，稳定问题在钢结构设计中是一个突出的问题。

建筑结构钢材有较好的韧性。

因此，钢结构是承受动荷载的重要结构。

钢材的韧性也不是一成不变的。

材质、板厚、受力状态、温度等都会对它产生影响。

【钢材的生产及其对材性的影响】建筑结构所用的钢材包括两大类：一类是热轧型钢和钢板；另一类是冷成型（冷弯、冷冲、冷轧）的薄壁型钢和压型钢板。

一、钢的熔炼冶炼按需要生产的钢号进行，它决定钢材的主要化学成分。

炼钢的原料为99%钢水+废钢+合金元素。

平炉炼钢的质量优于转炉炼钢的质量。

目前，我国采用转炉炼钢，转炉钢具有投资少、建厂快、生产效率高、原料适应性强等优点。

二、钢的脱氧脱氧的手段是在钢液中加入和氧的亲和力比铁高的锰、硅和铝。

脱氧的程度对钢材的质量颇有影响。

锰是弱脱氧剂。

硅是较强的脱氧剂。

铝是强脱氧剂。

钢液中含有较多的FeO，浇注时FeO和碳相互作用，形成CO气体逸出，引起钢液的剧烈沸腾，这种钢称之为沸腾钢。

它夹杂较多FeO，冷却后有许多气泡。

硅在还原氧化铁的过程中放出热量，使钢液冷却缓慢，气体大多可以逸出，所得钢锭称之为镇静钢。

冷却后因体积收缩而在上部形成较大缩孔，缩孔的孔壁有些氧化，在辊轧时不能焊合，必须先把钢锭头部切去。

切头后实得钢材仅为钢锭的80%~85%。

对冲击韧性（尤其是低温冲击韧性）要求高的重要结构，如寒冷地区的露天结构，钢材宜用硅脱氧后再用铝补充脱氧的特殊镇静钢。

这种钢比一般镇静钢具有更高的室温冲击韧性和更低的冷脆倾向性和时效倾向性。

钢结构设计原理复习第一章绪论1、钢结构的特点（前5为优点，后三为缺点）1）强度高、重量轻2）材质均匀，塑性、韧性好3）良好的加工性能和焊接性能（易于工厂化生产，施工周期短，效率高、质量好）4）密封性能好 5 )可重复性使用性 6 ) 耐热性较好，耐火性差7)耐腐蚀性差8)低温冷脆倾向2、钢结构的应用1）大跨结构【钢材强度高、结构重量轻】（体育馆、会展、机场、厂房）2）工业厂房【具有耐热性】3）受动力荷载影响的结构【钢材具有良好的韧性】4）多层与高层建筑【钢结构的综合效益指标优良】（宾馆、办公楼、住宅等）3、结构的可靠度：结构在规定的时间（50年），规定的条件（正常设计、正常施工、正常使用、正常维护）下，完成预定功能的概率。

4、结构的极限状态：承载能力极限状态（计算时使用荷载设计值）、正常使用极限状态（荷载取标准值）5、涉及标准值转化为设计值的分项系数：恒荷载取1.2 活荷载取1.4第二章钢结构的材料1、钢材的加工①热加工：指将钢坯加热至塑性状态，依靠外力改变其形状，生产出各种厚度的钢板和型钢。

（热加工的开轧和锻压温度控制在1150-1300℃）②冷加工：指在常温下对钢材进行加工。

（冷作硬化现象：钢材经冷加工后，会产生局部或整体硬化，即在局部或整体上提高了钢材的强度和硬度，降低了塑性和韧性的现象）③热处理：指通过加热、保温、冷却的操作方法，使钢材的组织结构发生变化，以获得所需性能的加工工艺。

（退火、正火、淬火和回火）3、钢材的六大机械性能指标屈服点f y：它是衡量钢材的承载能力和确定钢材强度设计值的重要指标。

（作为钢结构设计可以达到的最大应力）抗拉强度f u：它是钢材破坏前所能承受的最大应力。

（强度的安全储备）伸长率δ：代表材料断裂前具有的塑性变形能力。

断面收缩率ψ：断面收缩率ψ越大，钢材的塑性越好。

冷弯性能（塑性）：钢材在冷加工（常温下加工）产生塑性变形时，对发生裂缝的抵抗能力。

冲击韧性：【韧性：反映钢材抵抗冲击荷载、动力荷载的能力，是钢材在变形和断裂中吸收能量的度量。
