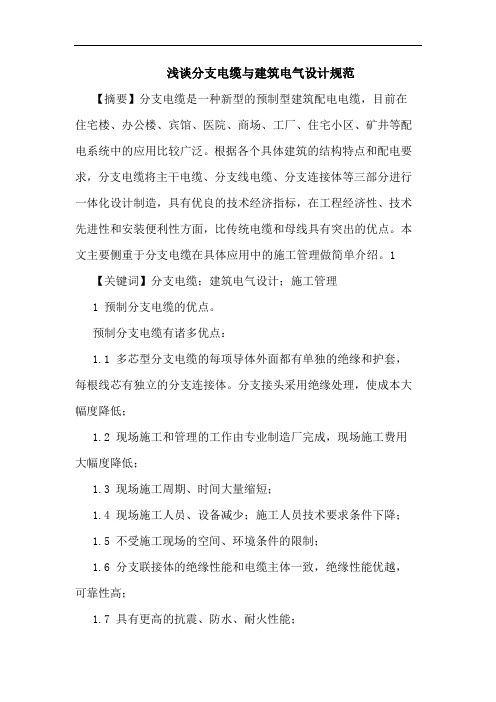

浅谈分支电缆与建筑电气设计规范【摘要】分支电缆是一种新型的预制型建筑配电电缆，目前在住宅楼、办公楼、宾馆、医院、商场、工厂、住宅小区、矿井等配电系统中的应用比较广泛。
根据各个具体建筑的结构特点和配电要求，分支电缆将主干电缆、分支线电缆、分支连接体等三部分进行一体化设计制造，具有优良的技术经济指标，在工程经济性、技术先进性和安装便利性方面，比传统电缆和母线具有突出的优点。
本文主要侧重于分支电缆在具体应用中的施工管理做简单介绍。
1 【关键词】分支电缆；建筑电气设计；施工管理1 预制分支电缆的优点。
预制分支电缆有诸多优点：1.1 多芯型分支电缆的每项导体外面都有单独的绝缘和护套，每根线芯有独立的分支连接体。
分支接头采用绝缘处理，使成本大幅度降低；1.2 现场施工和管理的工作由专业制造厂完成，现场施工费用大幅度降低；1.3 现场施工周期、时间大量缩短；1.4 现场施工人员、设备减少；施工人员技术要求条件下降；1.5 不受施工现场的空间、环境条件的限制；1.6 分支联接体的绝缘性能和电缆主体一致，绝缘性能优越，可靠性高；1.7 具有更高的抗震、防水、耐火性能；1.8 供电安全、可靠、一次有效开通率可达100％；1.9 适用范围广、品种规格多；1.10 用户可以方便的选择各种规格、型号、截面、长度的电缆，作为主、分支电缆任意搭配；1.11 具有更直观的维护操作性。
22 预制分支电缆的应用范围2.1 在中高层建筑方面：在住宅楼、办公楼、写字楼、商贸楼、教学楼、科研楼等各种中、高层建筑中，预制分支电作为供、配电的主、干线电缆被广泛应用；2.2 机场、港口：作为机场跑道照明、港口码头照明，建筑设施内的供电和照明的主干线电缆使用；2.3 隧道和矿井：可以作为照明供电和动力供电网路；2.4 在城市电网改造和建设中，作为主、干线电力电缆的地埋或架空均可；2.5 在现代化标准厂房，作为主、干线矿用电缆使用；2.6 在各种建筑、设施、楼、堂、馆、所，甚至体育设施、游泳池等，均可作为主、干线矿用电缆使用。
建筑安全标准对建筑物电气线路布置的要求建筑安全标准是保障建筑物及其使用者安全的重要规范，其中对建筑物电气线路的布置提出了一系列要求。
正确的电气线路布置不仅可以保障建筑物内部电气设备的正常运行，还可以有效预防火灾等安全事故的发生。
本文将就建筑安全标准对建筑物电气线路布置的要求进行探讨。
一、电气线路布置应符合建筑结构建筑安全标准要求电气线路的布置必须符合建筑的结构特点。
在建筑物设计初期，应根据建筑的功能和结构特点确定电气线路的布置方案。
例如，对于高层建筑，电气线路应布置在专门的隔离通道内，以便管理和维护；对于防火墙隔离的建筑区域，电气线路应采取防火措施，确保在火灾时能够及时切断电源。
二、电气线路布置应考虑安全防范建筑安全标准要求电气线路的布置必须考虑安全防范措施。
例如，在高温、潮湿等特殊环境下，应采用防水、防爆等特殊材料，以确保电气设备的正常运行；在易爆、易燃场所，电气线路应布置在安全距离内，避免火灾的蔓延。
三、电气线路布置应合理设置配电盘建筑安全标准要求电气线路的布置必须合理设置配电盘。
配电盘是建筑物内电力供应的核心部件，应安装在通风良好、易于检修的地方，并保持距离易燃、易爆源的安全距离。
此外，配电盘的电缆应采用阻燃、耐高温的材料，并保持干燥清洁，以确保电力供应的稳定和安全。
四、电气线路布置应标明清晰标识建筑安全标准要求电气线路的布置必须标明清晰标识。
在建筑物内，应设置清晰的电气线路图，标明电缆的类型、规格、电压等信息，便于维修和故障排查；在电气设备上，应设置标示牌，标明设备的工作状态和安全注意事项，提醒使用者注意安全。
总之，建筑安全标准对建筑物电气线路布置提出了严格的要求，只有遵守标准要求，合理布置电气线路，才能确保建筑物及其使用者的安全。
建筑师、设计师、施工单位等相关人员应密切关注建筑安全标准的更新和变化，不断提升安全意识和技术水平，共同维护建筑物电气线路的安全与稳定。
建筑电气工程施工技术规范一、概述建筑电气工程是建筑工程中一项非常重要的分部工程，施工质量的好坏直接关系到观感及使用功能，在创优评审中尤为重要。
为了保证建筑电气工程的施工质量，本文将全面总结建筑电气工程的施工工艺，以供大家参考学习。
二、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装1.成套配电柜安装地下室明装的电气箱柜，需安装在型钢支架上，以避免墙面凝结水进入箱内。
一般在柜下用10#槽钢立放做基础，基础型钢允许偏差：每米不直度与水平度为1mm，全长为5mm，全长不平行度为5mm。
并在槽钢内侧需焊接地用镀锌六角螺栓M1025供接地用。
如果有电缆进出线时，还需在柜底预留基坑，以满足电缆的弯曲半径要求。
2.配电箱明装地上安装处的墙柱面抹灰没完成时，在箱后先用膨胀螺栓固定角钢支架,再用镀锌螺栓将箱体固定在角钢支架上。
几个明装箱并列时,按最大箱顶标高不超过2.3m、且所有箱体顶平或底平的原则确定箱柜安装高度。
柜、屏、台、箱、盘安装垂直度允许偏差为1.5，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。
3.配电箱暗装确定开孔位置，并根据开孔尺寸预埋铁件或角钢。
开孔位置应避免管道、线缆等障碍物的影响。
暗装配电箱应固定在预埋铁件或角钢上，固定应牢固可靠。
配电箱的门应关闭严密，并应安装防尘、防水、防小动物侵害的设施。
三、导管施工技术要求1.金属镀锌导管的进场验收要求(1)查验产品质量证明书；(2)镀锌层应覆盖完整、表面无锈斑，金具配件应齐全，无砂眼；(3)埋入土壤中的热浸镀锌钢材，其镀锌层厚度不应小于63m；(4)对镀锌质量有异议时，应按批抽样送有资质的试验室检测。
2.支架安装要求(1)承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔；(2)当导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架；(3)在距离盒（箱）、分支处或端部0.3-0.5m处应设置固定支架。
3.金属导管施工要求(1)钢导管不得采用对口熔焊连接：镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。
建筑电气工程电缆敷设本工程对电缆的技术要求电线电缆必须为国家免检产品。
10KV的电缆选用YJV-8.7/10KV交联聚乙烯绝缘\聚氯乙稀护套铜芯电力电缆。
低压出线电缆选用ZR-YJV-0.6/1KV阻燃交联聚乙烯绝缘\聚氯乙稀护套铜芯电力电缆，其工作温度为90℃；消防用电回路出线选用BTTZ铜芯铜护套氧化镁绝缘矿物电缆，其工作温度为105℃。
成品电缆的护套表面上应有制造厂名、产品型号、电缆米数及额定电压的连续标志，标志应字迹清楚，容易辨认，耐磨，成品电缆标志应符合GB6995规定。
（一）、电缆敷设流程选择导线→穿带线→清扫管路→放线与断线→导线与带线的绑扎→管内穿线→导线连接→导线接头涮锡→导线包扎→线路检查及绝缘摇测（二）、施工准备1、施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。
2、电缆敷设前进行绝缘摇测或耐压试验，试验标准符合国家和济南供电部门有关规定。
敷设前仍需用摇表测量绝缘电阻是否合格。
摇测完毕，应将芯线对地放电。
电缆测试完毕，电缆端部应用橡皮包布密封后再用绝缘胶布包好。
3、放电缆机具的安装：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好。
在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。
4、电缆的搬运及支架架设电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松弛。
电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。
架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
电缆沿桥架敷设时，应单层敷设，排列整齐，不得有交叉。
拐弯处应以最大截面电缆允许弯曲半径为准。
电缆严禁绞拧、护层断裂和表面严重划伤。
截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。

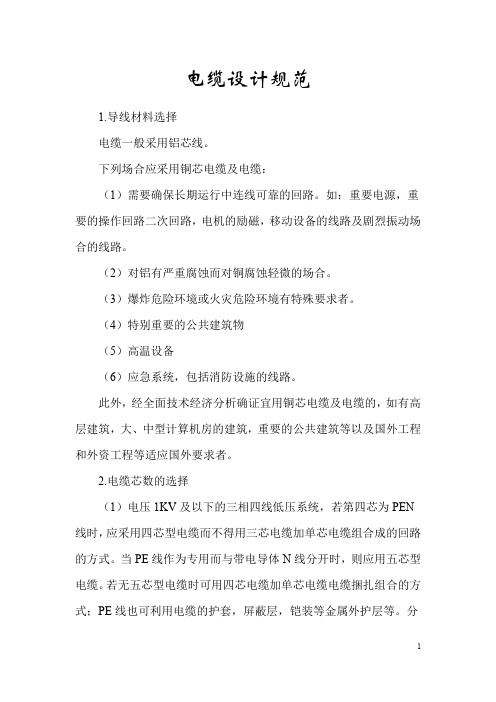

电缆设计规范1.导线材料选择电缆一般采用铝芯线。
下列场合应采用铜芯电缆及电缆：（1）需要确保长期运行中连线可靠的回路。
如：重要电源，重要的操作回路二次回路，电机的励磁，移动设备的线路及剧烈振动场合的线路。
（2）对铝有严重腐蚀而对铜腐蚀轻微的场合。
（3）爆炸危险环境或火灾危险环境有特殊要求者。
（4）特别重要的公共建筑物（5）高温设备（6）应急系统，包括消防设施的线路。
此外，经全面技术经济分析确证宜用铜芯电缆及电缆的，如有高层建筑，大、中型计算机房的建筑，重要的公共建筑等以及国外工程和外资工程等适应国外要求者。
2.电缆芯数的选择（1）电压1KV及以下的三相四线低压系统，若第四芯为PEN 线时，应采用四芯型电缆而不得用三芯电缆加单芯电缆组合成的回路的方式。
当PE线作为专用而与带电导体N线分开时，则应用五芯型电缆。
若无五芯型电缆时可用四芯电缆加单芯电缆电缆捆扎组合的方式；PE线也可利用电缆的护套，屏蔽层，铠装等金属外护层等。
分支单相回路带PE线时应采用三芯电缆。
如果是三相三线制系统则采用四芯电缆，第四芯为PE线。
(2) 3-35KV交流系统应采用三芯电缆.(3)在水下或重要的较长线路中为避免或减少中间接头或单芯电缆比多芯电缆有较好的综合技术经济性时,可选用单芯电缆。
但应注意用于交流系统的单芯电缆不得采用钢带铠装，应采用经隔磁处理的钢丝铠装电缆。
3.电缆绝缘水平选择表1 电缆绝缘水平选择单位KV系数标称电压UN0.22/0.38361035电缆的额定电压U0/UU第Ⅰ类0.6/1(0.3/0.5)(0.45/0.75)1.8/33/33/66/66/108.7/1021/3526/35U第Ⅱ类缆芯之间的工频最高电压Umax3.67.21242缆芯对地的雷电冲击而授电压的峰值Up160757595200250注：括号内数值只能用于建筑物的电气线路，不包括建筑物电源进线，其中0.45/0.75KV用于IT系统。
建筑物电气线路敷设标准在建筑物的设计与施工中，电气线路的敷设是一项关键性工作。
合理的电气线路布局和规范的敷设标准不仅影响着建筑物的使用性能和安全性，也关系到后期维护和改造的便利性。
因此，制定和遵守建筑物电气线路的敷设标准是非常重要的。
一、线路敷设前的准备工作1.1 线路规划和设计在开始施工之前，应当使用CAD等专业软件对电气线路进行规划和设计。
线路规划应充分考虑建筑物的用电需求和功能布局，确保线路的合理性和便于维护性。
设计时还应遵循国家相关电气规范和标准。
1.2 选用合适的电缆材料电气线路的材料选择直接关系到线路的安全和稳定性。
在选择电缆时，应考虑到线路的负载情况和线路的使用环境，确保电缆的导电性能和绝缘性能满足要求。
同时，还应选择阻燃性能良好的电缆，以提高线路的安全性。
1.3 线路敷设路径的确定在规划线路敷设路径时，应考虑到线路走向的合理性和美观性。
尽量避免电缆与其他管线交叉布置，避免电缆过多交叉。
对于外墙面的线路敷设，应采取防水和防腐措施，以保证线路的可靠性和耐久性。
二、线路敷设的基本规范2.1 线路敷设高度建筑物电气线路的敷设高度应满足施工规范和国家相关标准的要求。
一般来说，室内水平敷设的电气线路高度应为2.8米，室内垂直敷设的电气线路高度应为1.8米。
对于室外敷设的电气线路，应根据具体情况进行合理调整。
2.2 线路固定与保护电气线路在敷设过程中应正确固定和保护，避免受到外力破坏。
室内电气线路敷设应采用穿线管或线槽等固定装置进行固定。
对于室外电气线路，应特别注意保护措施，如使用防水套管和绝缘层进行包裹。
2.3 线路负荷和分支电路电气线路的负荷应合理分配，避免出现负荷过大导致线路过载的情况。
同时，应根据电器设备的分布和功能需求，合理设置分支电路，方便用电和维护。
2.4 接地电阻和漏电保护建筑物的电气线路敷设应进行接地处理，以确保人身安全和电气设备的正常运行。
接地电阻应符合国家标准的要求，并进行定期检测。
建设工程电气管理制度规范第一章总则第一条为规范建设工程电气管理行为，保障建筑工地电气设施的安全运行，提高建设工程电气管理水平，制定本制度。
第二条本制度适用于所有建设工程电气管理工作，包括建筑工地电气设施的设计、施工、验收和运行维护等环节。
第三条建筑工地电气管理应遵守国家有关法律法规和规范，严格执行建设工程标准和要求，确保建设工程电气设施的安全可靠。
第四条建设工程电气管理应按照“安全第一、预防为主、综合治理、持续改进”的原则，加强电气管理工作，确保建筑工地电气设施的正常运行。
第五条建设单位应建立健全建设工程电气管理机构，明确电气管理人员的职责和权限，切实履行电气安全管理责任。
第六条建筑工地电气管理主要包括电气设计、施工、验收和运行维护等环节，各个环节应相互配合，共同推动电气管理的规范化、制度化、科学化。
第七条建设单位应根据建设工程的实际情况和特点，合理确定电气管理制度，明确各项管理规范和具体要求。
第八条建设单位应加强对电气管理人员的培训和教育，提高电气管理人员的业务水平和服务意识，提升电气管理工作的综合素质。
第二章电气设计管理第九条建设单位应委托具有相应资质和经验的单位进行建筑工地电气设计，确保设计方案符合国家有关标准和规范，满足建设工程的实际需求。
第十条建筑工地电气设计应根据建筑工地的规模、用途和特点，科学合理确定电气设施的类型、规格和布局，确保电气设施的安全可靠。
第十一条建设单位应严格执行电气设计文件的审查程序，保证电气设计文件的真实性、准确性和完整性，提前发现和排除设计缺陷。
第十二条建设单位应加强对电气设计人员的监督和检查，确保设计人员遵守有关规范和要求，不得存在严重失误和违规行为。
第十三条建设单位应根据电气设计方案的要求制定施工组织设计，明确电气施工的具体安排和要求，确保施工过程的顺利进行。
第十四条建设单位应及时反馈施工现场的实际情况，及时调整和修改电气设计方案，确保设计文件与实际施工相符。
建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准4.10.1一般规定1电缆桥架规格及型号必须符合设计要求，附件齐全。
桥架与配件、附件和紧固件，均应采用镀锌标准件。
2电缆桥架处于有防火要求的场所，应采取防火隔离措施。
3电缆沿桥架敷设，必须单层敷设，排列整齐。
不得有交叉、拐弯处应以最大截面电缆允许弯曲半径为准。
4电缆桥架内的电缆应在首端、尾端、转弯及每隔50m 处设有注明电缆编号、型号、规格及起止点等标记牌。
5电缆桥架安装和桥架内电缆敷设应按以下程序进行：(1)测量定位，安装桥架的支架，经检查确认，才能安装桥架；(2)桥架安全检查合格，才能敷设电缆；(3)电缆敷设前绝缘测试合格，才能敷设；(4)电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。
4.10.2施工准备4.10.2.1技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。
2按施工图测量放线、坐标和标高、走向，经复核符合设计要求。
3电缆敷设前，应现场复核电缆沟、电缆竖井是否通畅无障碍。
4.10.2.2材料准备电缆、金属型钢、金属紧固件、盖板、砖、卵石或碎石、砂子、防锈涂料、油性涂料、电焊条等。
4.10.2.3主要机具1主要安装机具：敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶、钢锯、手锤、扳手、电气焊工具、电工工具。
2主要检测机具：绝缘摇表、皮尺、万用表等。
4.10.2.4作业条件1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2电缆沟、电缆竖井等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
3电缆沿线设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线的警示灯和照明灯符合照度要求。
通讯设备功能满足施工要求。
4.10.3材料质量控制1各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象；2桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
民用建筑电气设计规范1. 引言民用建筑电气设计规范是为了确保民用建筑的电气系统安全可靠、高效节能而制定的。
本文档旨在指导工程师和设计师在进行民用建筑电气设计时遵循的标准和要求。
2. 适用范围本规范适用于各类民用建筑的电气设计，包括住宅、商业、办公楼等。
3. 设计原则3.1 安全可靠电气设计应符合国家安全规范，确保电气系统能够正常、稳定并安全运行。
设备选择和线路布置应在满足建筑用电需求的基础上，考虑预防火灾、电击和短路等风险。
3.2 高效节能电气系统应设计为高效节能的，减少能源的浪费和环境的污染。
应优先选择高效节能的电气设备和照明系统，并合理规划用电负荷，避免过度供电或能耗过高。
3.3 灵活可扩展电气系统应具有灵活的设计和可扩展性，以适应未来的建筑用电需求的变化。
应合理规划电气回路和配电箱的布置，确保供电稳定且易于维护。
4. 设计流程4.1 电气负荷计算根据建筑类型、用途和面积等因素，进行电气负荷计算，确定总负荷和各个分支回路的负荷。
4.2 配电系统设计根据负载需求，设计合理的配电系统，包括主电源、配电箱、分支电路和电缆布置等。
4.3 照明设计根据建筑的功能和用途，进行照明设计。
应选择合适的照明设备、光源和控制系统，以提供舒适的照明效果并节能。
4.4 接地设计进行安全接地设计，确保电气系统的接地电阻符合国际标准，以提供良好的接地保护和防止电击风险。
4.5 保护与安全设计设计电气系统的过载保护、短路保护和漏电保护等装置，确保设备和人员的安全。
5. 设备选型与布置5.1 开关与插座选型应选择符合国家电气标准的开关和插座，具有良好的耐用性和安全性能。
5.2 线缆选型与敷设根据负荷需求和环境条件选择合适的线缆，并注意线缆的敷设和保护，以减少电气故障的风险。
5.3 配电箱布置配电箱应布置在易于维护和操作的位置，避免暴露在直接阳光照射或高温潮湿环境下。
5.4 照明设备和光源选择根据照明需求和要求选择合适的照明设备和光源，注意光源的光效和色温，以满足舒适的照明效果和节能要求。
大专电气自动化论文题目大专电气自动化论文题目大专电气自动化论文题目怎么写呢?电气自动化是大专热门的专业，在此分享大专电气自动化论文题目以及论文范文给大家，欢迎参考!大专电气自动化论文题目【1】1. 工业电气设备的接地保护2. 现代电力电子技术在煤矿电气的应用3. 感应电机电气故障机理4. 分支电缆与建筑电气设计规范5. 电气设备绝缘电阻测试方法6. 电气设备的绝缘在线监测与状态检修7. 电气仪表安装与调试技术8. 建筑电气控制线路的设计与应用9. 机床电气控制线路的检修10. 矿业电气控制线路故障诊断方法11. 电气绝缘材料标准化现状与发展方向12. 电气设备绝缘在线监测与状态维修13. 电缆设计与电气节能14. 数控设备电气故障处理方法15. 加工中心电气的维护和修理16. 景观照明电气设计17. 住宅照明电气插座设计18. 电气自动化设备管理电气自动化论文【2】论文摘要：随着变电站自动化程度越来越高，数字化变电站技术在我国得到迅速发展。
数字化变电站就是把变电站的信息采集、处理、传输以及输出全部实现数字化。
由于这项技术汇集多方面、多层次技术革新，所以它的发展将会是一个比较长期的过程。
主要阐述了数字化变电站的背景和特征，着重介绍了变电站数字化过程中的关键技术，同时介绍了变电站数字化之后对未来产生的影响。
论文关键词：变电站;变电站数字化;通信网络为了提高电力系统的自动化水平和可靠性，提高电网企业的经济效益和管理水平，我国电力企业积极进行变电站的数字化。
随着国家标准的不断完善以及智能断路器、非常规互感器和网络技术的发展，数字化将是未来变电站自动化发展的必然趋势。
一、数字化变电站的特点随着数字化技术的出现和应用，数字化变电站的概念也被提出。
数字化变电站可以实现信息的整体和统一处理,同时具备变电站内ied之间、控制中心和变电站之间协同互动运行的能力。
一般情况下，数字化变电站具备以下几个技术特点。
1.层次化由于所具备的功能差异，变电站的结构逻辑可分成间隔层、过程层以及变电站层。
分支电缆与建筑电气设计规范【摘要】分支电缆是一种新型的预制型建筑配电电缆，广泛用于中高层建筑、大型厂房、文体场馆的电力配送，该产品根据各个具体建筑的结构特点和配电要求，将主干电缆、分支线电缆、分支连接体等三部分进行一体化设计制造，具有优良的技术经济指标，在工程经济性、技术先进性和安装便利性方面，比传统电缆和母线具有突出的优点。
本文旨在简要介绍分支电缆结构、性能的基础上，重点分析介绍该产品在符合建筑电气的相关规范方面的技术先进性。
【关键词】分支电缆结构性能设计要求规范一、分支电缆的结构与性能1、产生与技术标准分支电缆是在普通塑力缆基础上发展而来。
由于现代文明的发展，都市的高层建筑越来越普及，在高层建筑配电系统电气设计中，供电可靠性、工程经济性和施工便利性越来越重要，采用普通电力电缆供电，三者的矛盾总难完全统一，只能根据不同工程而有所侧重。
按传统方法，在楼层配电设计中，通常采用的办法有三种：（1）放射式，由地下配电间分别对各个楼层引电缆直接供电，此法可靠性最好，却需要大量的电缆、桥架和较大的电缆井，造价高，经济性最差。
（2）链接法，由配电间引出电缆至底层配电箱，再由底层逐层向上链接供电，此法经济性最佳，但由于层数越多，安全系数越低（安全系数是逐级相乘），因此，可靠性最差。
（3）分区树干式，把一座高层建筑划分成n个单元区，每个单元采用电缆接从配电室供电，然后再分配至单元区内各个楼层。
此法可靠性、经济性都比较好，经常被采用。
（4）干线电缆分支法，从配电室引出一根（或数根）主干电缆，每个楼层在干线电缆上供头分支，此法经济性最好，理论上也具有放射式配电相当的可靠性，但施工却是最麻烦的，更麻烦的是在主电缆上做楼层分支头时，受电缆的结构和现场施工条件以及人员素质的影响，接头质量参差不齐，实际运行的可靠性并不令人满意，但这种方法却促使人们想到把接头与电缆一同制造，由此诞生了新一代的建筑配电电缆——分支电缆。
分支电缆是把经过专门工艺处理的单芯电力电缆作为建筑主干电缆，根据各具体建筑的结构特点和尺寸量体裁衣，预先把分支接头与分支线、主干电缆一同设计制造。
是把上面第（4）种方法中现场施工和管理的工作由专业制造厂完成，使得接头可靠性大大提高，而且工艺一致性也带来了质量一致，达到确保运行可靠性的目的。
分支电缆较早出现于英国和日本，在技术标准方面，1980年，日本电线工业协会颁布了第一部行业性标准JCS376（1980），随着技术的发展与进步，在1992年对该标准进行了修订，放宽了对产品结构材料方面的要求，提高了成品技术指标，目前，国内正规的分支电缆生产厂的产品标准主要是以该标准为基础。
2、结构分支电缆在结构上，分为单芯型和多芯绞合型两种，每根单芯分支电缆又可分为三部分：（1）主干电缆；（2）支线电缆；（3）分支连接体。
目前，因单芯型分支电缆结构简单，便于生产和施工，已获得大量应用。
按照日本标准的规定，多芯型分支电缆实质上是多个单芯电缆的绞合体，而不是传统概念多芯电缆的结构，多芯型分支电缆的每项导体外面都有单独的绝缘和护套，每根线芯有独立的分支连接体。
多芯型分支电缆具备一般多芯电缆的运行性能，国内只有为数极少的大型综合性电缆厂才具备生产能力，目前也已在推广应用中。
3、性能分支电缆是一种新型的电力配送电缆，其关键性能有两项：首先，一根具备良好品质的分支电缆，必须是性能优良的电力电缆，对于国内产品，其导体性能、绝缘性能、材料的机械物理性能均应符合GB12706-91标准——电缆的性能是分支电缆产品的基础指标。
第二，分支连接体的性能至关重要，这是分支电缆的关键性能。
分支连接体把干线电缆与支线电缆的导体连为一体，并作绝缘防潮处理。
从外观上看，无法知道内部接头质量，有两项重要的试验能够检测接头性能，即机械拉力试验和电热循环试验。
对机械拉力试验而言，分支连接体（含干线与支线导体）的拉断力应保持在连接前的80%以上，对电热循环试验而言，在125次一定时间间隔的额定载荷与空载循环后，分支连接体的温度不得大于电缆表面温度的8℃。
决定分支连接体的机械与电气性能的关键在于分支连接体的材料和工艺。
对广大用户而言，应充分关心分支电缆的电缆质量、接头的材料选择和生产工艺工装。
我们讲，分支电缆更适合于现代建筑的配电系统，为什么？要分析这个问题，我们必须首先弄清楚相关电气设计规范中对配电线路的要求。
二、相关规范对建筑电气系统中配电线路的设计要求1、建筑电气相关的设计规范目前与建筑电气低压配电系统设计有关的规范主要有：（1）GB50052-1995 供配电系统设计规范（2）GB50054-1995 低压配电设计规范（3）JGJ/T16-92 民用建筑电气设计规范（4）GBJ16-87 建筑设计防火规范（1997年版本）（5）GB50045-1995 高层民用建筑设计防火规范其中：《供配电系统设计规范》和《低压配电设计规范》是两项基础规范，主要内容参照采用了IEC标准。
民用建筑电气设计规范》中供电系统和低压配电部分与其规定基本一致，但由于这是一个建筑行业的专业标准，建筑相关的部分规定更具体，如供电系统的负荷简等级，除规定分级原则外，更规定了各类具体建筑名称的负荷级别。
由于上述规范在颁布实施时，分支电缆产品在国内还没有应用先例，因此在规范中并未提及分支电缆，但在众多条款中体现了设计指导方向，总的说来，有三种观点：1、关于配电级数——越少越好；2、关于配电方式，按可靠性从高到低依次为放射式>树干式>分区树干式>链接式；3、关于安装敷设方式，应与环境、建筑特征、机电应力等多种因素相适应。
（一）、关于配电级数：对配电级数而言，GB50052-95第3.07条规定：供电系统应简单可靠，同一电压供电系统的变配电级数不宜多于两级，JGJ/T16-92《民用建筑电气设计规范》中8.14条规定：“自变压器一次侧至用设备之间的低压配电级数不宜超过三级，但对非重要负荷供电时，可超过三级。
”上述规范体现了一个要领，那就是配电级数越少越好，越少可靠性越高，技术越先进。
（二）、关于配电方式，GB50052-95中第6.02、6.03、6.04、6.05条中提出：“在正常环境的车间或建筑物内，当大部分用电设备为中小容量，但无特殊要求时，宜采用树干式配电”，“当用电设备为大容量，或负荷性质重要，或在有特殊要求的车间、建筑物内，宜采用放射式配电”，“当部分用电设备离供电点较远，而彼此相距很近、容量很少的用电设备，可采用链式配电，但每一回路环链设备不超过5台，其总容量不宜超过10kW”；“在高层建筑物内，当向楼层各配电点供电时，宜采用分区树干式配电，但部分较大容量的集中负荷或重要负荷，应从低压配电室以放射式配电”。
（三）、JGJ/T16-92《民用建筑电气设计规范》中对配电方式有更为详细的规定，如：“8.2.15居住小区的高层建筑，宜采用放射式配电”“8.2.2.4除多层民用住宅外的其他民用建筑，对于较大的集中负荷或较重要的负荷应从配电室以放射式配电；对于向多层配电间或配电箱配电，宜采用树干式和分区树干式的方式”“由层间配电间或层配电箱至各分配电箱的配电，宜采用放射式与树干式结合的方式”，“8.2.3.2对于容量较大的集中负荷或重要负荷，宜从配电室以放射式配电对各层配电间的配电宜采用下列方式之一：（1）工作电源采用分区树干式，备用电源也采用分区树干式或首层至顶层垂直干线的方式。
（2）工作电源和多用电源都采用由首层到顶层垂直干线方式。
（3）工作电源采用分区树干式，多用电源取自应急照明等电源干线。
”上述规定，是限于制定规范时，分支电缆尚未在国内推广应用，供电线路主要依赖普通电力电缆和母线，在充分考虑到可靠性和经济性后作出的。
笔者认为，在应用分支电缆配电后，上述规定应该可以简化。
这些内容体现了在供电可靠性方面，放射式高于树干式，又高于链接式的观点。
（四）、关于电缆和母线安装敷设方式。
GB50054-94中5.5.1、JGJ/T16-92中9.12.1都规定“封闭母线宜用于干燥和无腐蚀性的屋内场所。
”GB50054-94中5.7.2、JGJ/T16-92中4.13.5规定“竖井垂直布线时应考虑下列因素：…….垂直干线与分支线的连接方法。
”GB50054-94中5.7.3竖井内垂直布线采用大容量单芯电缆大容量线线作干线时，应满足下列条件：1、载流量要留有一定的裕度；2、分支容易安全可靠，安装及维修方便和经济。
GBJ16-87《建筑设计防火规范》中10.1.4规定：“消防用电设备的配电线路应穿管保护。
当暗敷时应敷时应敷设在非燃烧体结构内，其保护层厚度不应小于3cm，明敷时必须穿金属管，并采取防火措施。
采用绝缘和护套为非延续燃性材料的电缆时，可不采取穿金属管保护，但应敷设在电缆井沟内。
GB50045-95《高层民用建筑设计防火规范》中对消防电源及其配电，9.1.4条也规定了相同内容。
上述规范说明：电缆配电比母线具有更好的环境适应性，安装敷设更便利。
在熟悉电气规范的相关规定后，让我们来分析分支电缆配电方法与规范的符合性与技术先进性．三、分支电缆配电的技术先进性1、分支电缆的配电方式分支电缆配电系统一般如图所示，在一个n层的大楼中，垂直竖井干线和各楼层供电由一根整预制的分支电缆完成，PG是总配电柜，PX是楼层配电箱，ZJX是转接箱，当PG与ZJX之间距离不远时，（满足载流量与起动运行压降要求）一般不予选用，这样可减少一个连接点，提高可靠性，节约投资。
由于分支电缆的干线是整根连续生产，中间无任何接头，如忽略导体电阻的影响，从可靠性角度考虑，在电性上可以看作是一点。
所以图1可以简化成图2，该图是一种树干式配电系统。
（插接式母线从表面看，具有相同的配电形式，但由于干线是一截一截插接而成，接头多，不能等效）。
由于分支电缆的干线与支线连接是采用先进工艺，将主干线、分支线与连接金属夹具三点共同进行冷压接，其性能完全达到电缆接线端子和中间接头的质量要求，而且是在严格工艺与质量控制手段的工厂中制造，质量稳定可靠，因此图2可等效为图3，可见是一种典型的放射式配电系统。
2、分支电缆配电的技术先进性从上述配电系统的分析中，可以知道分支电缆可以使楼层配电简化成二级配电，每个楼层都可以达到最简单的二级配电，符合规范中配电级数越少越好的原则，这是先进性之一。
分支电缆配电系统的实质是一种放射式配电系统，具有最高的配电可靠性，适用于各种重要场合甚至是特别重要场合的配电，是一种最先进可靠的配电方式，这是先进性之二。
分支电缆是一种经过预制的电力电缆，其外形和结构特征仍然具备电缆特性，而且接头经过密封绝缘处理，在出厂时经受过水中耐压和绝缘电阻试验，因此对环境要求低，能适用于潮湿、盐雾酸碱等环境，而母线在规范中明确不能应用于这些环境，比母线适用范围广。
