江苏省长江水下平顺抛石护岸工程质量验收办法(试行) 文章属性•【制定机关】江苏省水利厅•【公布日期】2000.04.29•【字号】苏水计〔2000〕74号•【施行日期】2000.05.01•【效力等级】地方规范性文件•【时效性】失效•【主题分类】水利水电正文江苏省长江水下平顺抛石护岸工程质量验收办法（试行）南京、镇江、扬州、泰州、常州、无锡、苏州、南通市水利局：长江坍岸整治是我省长江干流防洪工程中十分重要而长期的任务，其工程规划、设计、施工技术等比较特殊，工程质量控制和质量验收办法需专门制定。
在1983--1993年期间实施的国家批准的长江南京河段、镇扬河段集资整治工程以及近年来国家批准使用国债实施的长江节点整治工程中，我省沿江各有关市、县（市）水利工作者，勇于实践和创新，摸索和总结出一整套行之有效的规划、设计、施工及质量控制等办法，有效地推进了我省长江干流坍岸工程建设，对战胜1998、1999年长江特大洪水起到了关键作用。
目前，长江南京河段下关浦口沉排及抛石护岸加固工程已基本完成，镇扬河段二期整治工程及扬中、澄通、河口段近期整治工程建设任务已完成近半，为进一步提高长江护岸工程质量和统一质量标准，全面完成国家批准的长江整治任务，为工程验收打好基础，在总结我省多年来长江坍岸整治经验的基础上，现将《江苏省长江水下平顺抛石护岸工程质量验收办法（试行）》印发沿江各市、县（市）水利局，望认真贯彻执行。
附：《江苏省长江水下平顺抛石护岸工程质量验收办法（试行）》二000年四月二十九日附件：《江苏省长江水下平顺抛石护岸工程质量验收办法（试行）》（江苏省水利厅2000年5月1日）一、为切实保证江苏省长江水下平顺抛石护岸工程的施工建设质量，以利护岸工程的顺利实施和工程验收。
特制定本办法。
二、工程工段的划分参照《江苏省长江护岸工程建设管理暂行规定》（苏水计［1998］195号文），即跨河段或市别的称为总体工程；单个河段或市别的称为单项工程；每个单项工程中，以每个工程岸段为一个单位工程；每个单位工程中的不同年度工程为一个分部工程；每个分部工程中的每一个小抛区为一个单元工程（其中单元工程可根据实际情况由一个或若干个小抛区组成）。
论长江深水区水下抛石施工工艺和质量控制水下抛石护岸是使受冲刷的河床、岸坡通过抛石覆盖，以达到防冲目的，因其工艺简单、施工便捷的特点而被广泛应用。
笔者近几年来参与了长江下游深水区域多个护岸工程水下抛石施工，通过对施工方法的不断改进和优化，提高了施工质量，积累了较为丰富的施工经验。
本文归纳总结了深水区域水下抛石施工工艺和质量控制要点，期为类似工程提供参考。
标签：深水区；水下抛石；施工工艺；质量控制1、施工工艺抛石护岸施工遵循“先远后近、先深后浅、先上游后下游”的施工顺序，以达到“先镇脚、后稳坡”的护岸效果，施工流程为：布设控制点——设置固定断面——抛前水下地形测量——抛投网格小区划分——测量水深、流速，计算、确定落（飘）距和调整抛石提前量——测量放样——抛石船抛锚定位——固定断面抛前测量——石料验收——抛石船抛投——固定断面抛后测量——抛后水下地形测量。
1.1 布设控制点水上抛石施工中定位方法很多，有六分仪交会法、激光测距仪配合断面旗定位法、GPS定位等等，既考虑定位测放方法能满足施工质量要求，又能够便于施工、提高工效，现一般采用GPS定位。
根据施工图纸和经校核过的已知控制点，由测量工程师在工程区域沿江边一线设置水尺和加密控制点，各点之间保证通视。
同时根据现场情况调研选择适宜地点供GPS参考台架设。
1.2 设置固定断面为及时检测抛投效果，防止出现多抛或欠抛现象。
依据《水利工程施工质量检验与评定规范》中关于断面检验数量每隔20m～50m设置一条固定断面的规定，结合工程抛护范围的实际情况，一般按顺水流方向每隔20m设置固定断面用以报验检测，每个固定断面将分别在抛前抛后各测一次，以检测、掌握抛石的抛投效果。
1.3 抛前水下地形测量施工前，应对施工区域进行水下地形测量，并根据测量成果绘制水下地形图，并抛石施工前水下地形测量已由南京市水科院施测，测量成果已提供给我项目部。
报请监理工程师进行审核、认可。
1.4 抛投网格小区划分水下抛石施工的关键是合理划分施工小区（网格），根据笔者多次抛投的经验，结合目前长江下游从事抛石施工的装石船的具体情况，可将施工小区（网格）划分为5m（垂直水流方向）×10m（顺水流方向）的标准网格，不足10m宽度的抛区可划分为定宽的小区进行施工，根据设计图纸中每个抛区的厚度以及抛前水下地形测量成果，计算出每个网格应抛石数量，绘制成1：500的施工小区图，以便施工员精确作业、填绘，有效控制抛投小区的抛投数量。

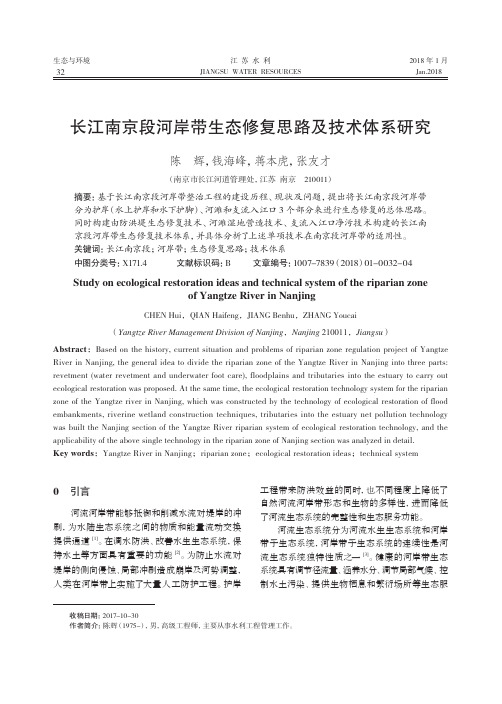

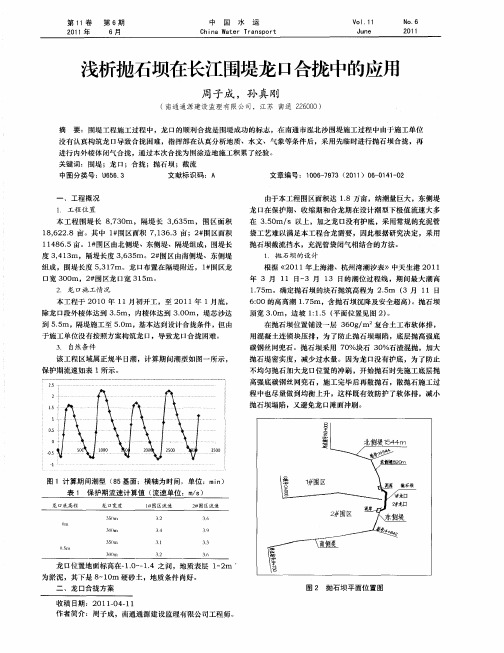

32长江南京段河岸带生态修复思路及技术体系研究陈 辉，钱海峰，蒋本虎，张友才（南京市长江河道管理处，江苏 南京 210011）摘要：基于长江南京段河岸带整治工程的建设历程、现状及问题，提出将长江南京段河岸带分为护岸（水上护岸和水下护脚）、河滩和支流入江口3个部分来进行生态修复的总体思路。
同时构建由防洪堤生态修复技术、河滩湿地营造技术、支流入江口净污技术构建的长江南京段河岸带生态修复技术体系，并具体分析了上述单项技术在南京段河岸带的适用性。
关键词：长江南京段；河岸带；生态修复思路；技术体系中图分类号：X171.4 文献标识码：B 文章编号：1007-7839（2018）01-0032-04Study on ecological restoration ideas and technical system of the riparian zoneof Yangtze River in NanjingCHEN Hui，QIAN Haifeng，JIANG Benhu，ZHANG Youcai（Yangtze River Management Division of Nanjing ，Nanjing 210011，Jiangsu ）Abstract：Based on the history, current situation and problems of riparian zone regulation project of Yangtze River in Nanjing, the general idea to divide the riparian zone of the Yangtze River in Nanjing into three parts: revetment (water revetment and underwater foot care), floodplains and tributaries into the estuary to carry out ecological restoration was proposed. At the same time, the ecological restoration technology system for the riparian zone of the Yangtze river in Nanjing, which was constructed by the technology of ecological restoration of flood embankments, riverine wetland construction techniques, tributaries into the estuary net pollution technology was built the Nanjing section of the Yangtze River riparian system of ecological restoration technology, and the applicability of the above single technology in the riparian zone of Nanjing section was analyzed in detail.Key words：Yangtze River in Nanjing；riparian zone；ecological restoration ideas；technical system收稿日期：2017-10-30作者简介：陈辉（1975-），男，高级工程师，主要从事水利工程管理工作。

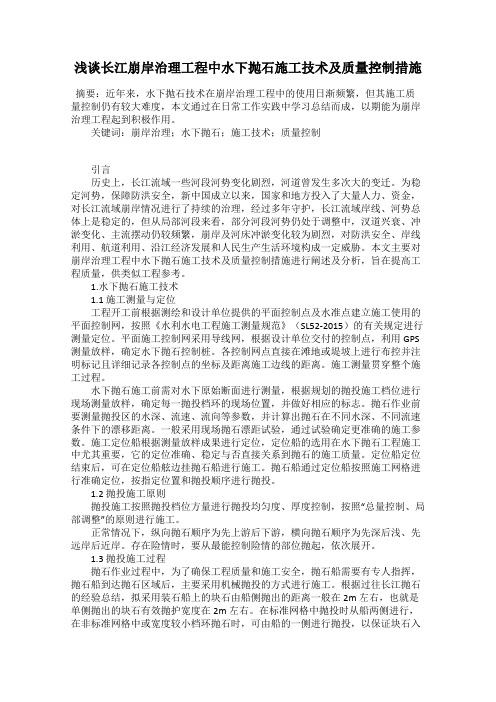

浅谈长江崩岸治理工程中水下抛石施工技术及质量控制措施摘要：近年来，水下抛石技术在崩岸治理工程中的使用日渐频繁，但其施工质量控制仍有较大难度，本文通过在日常工作实践中学习总结而成，以期能为崩岸治理工程起到积极作用。
关键词：崩岸治理；水下抛石；施工技术；质量控制引言历史上，长江流域一些河段河势变化剧烈，河道曾发生多次大的变迁。
为稳定河势，保障防洪安全，新中国成立以来，国家和地方投入了大量人力、资金，对长江流域崩岸情况进行了持续的治理，经过多年守护，长江流域岸线、河势总体上是稳定的，但从局部河段来看，部分河段河势仍处于调整中，汊道兴衰、冲淤变化、主流摆动仍较频繁，崩岸及河床冲淤变化较为剧烈，对防洪安全、岸线利用、航道利用、沿江经济发展和人民生产生活环境构成一定威胁。
本文主要对崩岸治理工程中水下抛石施工技术及质量控制措施进行阐述及分析，旨在提高工程质量，供类似工程参考。
1.水下抛石施工技术1.1 施工测量与定位工程开工前根据测绘和设计单位提供的平面控制点及水准点建立施工使用的平面控制网，按照《水利水电工程施工测量规范》（SL52-2015）的有关规定进行测量定位。
平面施工控制网采用导线网，根据设计单位交付的控制点，利用GPS 测量放样，确定水下抛石控制桩。
各控制网点直接在滩地或堤坡上进行布控并注明标记且详细记录各控制点的坐标及距离施工边线的距离。
施工测量贯穿整个施工过程。
水下抛石施工前需对水下原始断面进行测量，根据规划的抛投施工档位进行现场测量放样，确定每一抛投档环的现场位置，并做好相应的标志。
抛石作业前要测量抛投区的水深、流速、流向等参数，并计算出抛石在不同水深、不同流速条件下的漂移距离。
一般采用现场抛石漂距试验，通过试验确定更准确的施工参数。
施工定位船根据测量放样成果进行定位，定位船的选用在水下抛石工程施工中尤其重要，它的定位准确、稳定与否直接关系到抛石的施工质量。
定位船定位结束后，可在定位船舷边挂抛石船进行施工。
护岸工程开底驳抛投施工试验技术分析1、施工试验基本情况1.1工程概况长江镇扬河段和畅洲西缘2020年度应急护岸工程已由江苏省发改委以苏发改农经发[2020]1319号文批准建设。
本次工程护岸长度1570m，护岸总面积17.68万m2，共计抛石20.75万m3，共分为四段，均采用平顺抛石形式，具体如下：（1）CS左1～ CS右1+90本段护岸长度190m，根据水深不同，分两个抛区：▽-15m以上（A1抛区），抛厚0.8m，宽度70～95m；▽-15m以下（A2抛区）由于水深较大，且外侧不新设防崩层，抛厚适当增加，抛厚1.5m，宽度35～60m。
（2）CS右1+90～ CS右6+10本段护岸长度420m，外侧设置防崩层（B3抛区），抛厚2.0m，宽30m。
内侧设近岸护岸，根据水深不同，分为两个抛区（ CS右1+90～ CS右4之间以▽-15m 等深线分界，CS右4以下以深水航道护岸外缘线分界）：浅水区（B1抛区），抛厚0.8m，宽度55～106m；深水区（B2抛区），抛厚1.2m，宽度50～84m。
（3）CS右6+10～ CS右11本次工程主要对▽-20m以下岸坡实施防护，护岸长度490m，外侧设防崩层（C2抛区），抛厚2.0m，宽30m。
内侧设近岸护岸（C1抛区），内缘线沿深水航道护岸外缘布置，抛厚1.2m，宽度26～62m。
（4）CS右11～ CS右15+55该段位于和畅洲西缘中段，▽-20m以下河床自深水航道建设以来也存在较大冲刷，但冲刷幅度有所减弱，河床底高程多位于▽-35m左右。
▽-20m以上岸坡深水航道已建有护岸工程，目前变化不大。
本次工程主要对▽-20m以下岸坡实施防护，护岸长度455m，外侧设防崩层（D2抛区），抛厚2.0m，宽20m。
内侧设近岸护岸（D1抛区），内缘线沿深水航道护岸外缘布置，抛厚1.0m，宽度56～79m。
1.2试验缘由及目的本次工程区域位于主航道上，抛锚受限，无法使用定位船定位，本次工程采用开底驳抛投工艺，施工区域水流紊乱、外部环境复杂，可借鉴类似施工经验少，不利于施工质量、进度、安全控制。
浅析长江北岸水下抛石护岸施工工艺摘要：水下抛石护岸是堤防加固工程中加固堤脚、防止崩岸的重要措施之一。
主要通过机械或人工抛投卵石、散乱块石，在指定区域把断面从堤脚至正常水位线之间的区域表面用一定粒径的块石覆盖起来，增强其抗冲刷的能力，以达到稳定河势、保护大堤的目的。
本文通过浅述长江北岸堤脚抛石施工，提出其质量保证的一系列措施。
关键词：测量计算冲距  档宽、网格划分  准确定位  足量均匀抛投Pick to: underwater riprap levee is one of the important measures to prevent collapse and reinforcement means. This paper described the riprap construction of the north shore of the Yangtze River, put forward a series of measures of its quality assurance.Key words: measurement; calculation; stroke; gear width; mesh; accurate positioning; full uniform throwing一、施工准备1、水下地形测量采用GPS全球定位测量系统及海洋成图软件对抛石区水下地形测量后，绘制出水下原始地形图，其水下断面测量的比例为1：200，沿堤轴线方向40m 测量一横断面，测点的水平间距控制在5m内。
2、施工控制网点布设根据测量成果对抛投区进行划档分格，绘制小区抛投网络图，抛石网格拟采取10m×10m的小网格比较合适。
且能够满足一次性抛投到位的要求。
局部岸线不顺直的地方可采用变网格，但其网格大小不能超过20m×10m，各网格的抛投量应根据图纸按网格上下断面方向的平均值求得按抛投断面计算出每个抛投小区的抛石数量，并对小区进行统一编号在抛石前采用全站仪测量系统及超声波探测仪进行近岸、水下地形测量，核对设计，指导施工。
长江抛石护岸工程施工与质控措施研究发布时间：2022-09-05T11:12:02.542Z 来源：《工程建设标准化》2022年第5月9期作者：彭广东[导读] 抛石护岸工程呈复杂性、琐碎性以及系统性，在施工中会由多单位共同参与建设彭广东南京市水务建设工程有限公司江苏南京 210000摘要：抛石护岸工程呈复杂性、琐碎性以及系统性，在施工中会由多单位共同参与建设，在一定程度上加大了管理难度。
为避免建设出现安全问题，需要建立健全各方面的质量体系，严格按照国家法律法规妥善处理，在此基础上履行主体责任，要求项目参建各方的高度重视，在此基础上规范监督行为，让参建各方有足够的认识，完善施工技术与质控措施，明确施工建设职责。
关键词：长江抛石；护岸工程；工程施工；质量控制在抛石护岸工程建设中，需要深度贯彻落实生态理念与因地制宜原则，针对当前客观因素进行调整，确保建设能够满足预期要求，推动我国后续治理工作的可持续发展。
同时，需要结合工程建设要求开展质控工作，借助现代化技术进行创新优化，不断学习先进的质量控制方法，在现代抛石护岸工程建设过程加强实践应用能力，为我国基建工程后续发展奠定坚实基础。
一、长江抛石护岸工程概述（一）工程情况长江水深流急水情复杂，抛石护岸属于水下隐蔽工程，在施工中结合《堤防工程施工规范》《长江抛石护岸工程管理暂行办法》标准进行优化，不定期过磅调整量方的折合系数，以判定抛投效果。
某护岸工程在施工过程中进行质量控制及验收评定，按照设计规范要求分批次试验检测，施工过程中检查块石粒径、块重等参数，按照设计图定量抛投，以单元实际抛石量作为质量评定依据。
（二）工程特性护岸工程具有防洪的作用，抛石专项是最关键的子项目工程，具有季节性施工的特性，如海浪超过1.5m或风速达到6级时不能施工，季节可作业天数仅占70%，且抛石后无法直接判断堤体形成状况，施工质量很难得到精准化控制。
护岸工程在施工中，会受到海浪变化和海岸气候的影响，且由于海床的地质环境存在一定差异，恶劣天气下回严重影响施工质量，需要对此加大关注力度。
水利工程建设612020年12月Dec. 2020江苏水利JIANGSU WATER RESOURCES浅析长江干流崩岸治理抛石护岸质量控制伏洲1,周宏萍1,曹驰宇2(1.江苏省水利建设工程有限公司,江苏扬州225002 ； 2.南京市水利规划设计院股份有限公司,江苏南京210022)摘要:在长江干流江苏段崩岸应急治理工程中，抛石护岸是行之有效的治理措施之一&鉴于这一 项目施工的技术性和隐蔽性，为有效提升其施工质量，强化对各过程、环节的施工质量控制极为 关键。
结合在南京市长江干流江苏段崩岸应急治理工程施工六标段中的实践经验，针对“抛准、抛足、抛匀”等环节分析、总结了具体的控制措施&关键词：长江；崩岸治理；抛石护岸；质量控制中图分类号:TV 523文献标识码：B 文章编号：1007-7839(2020 )12-0061-04Analysis on quality control of riprap rcvetment in tUe bank collapse treatmentof tUe main stream of tUe Yangtze RiverFU Zhou 1 , ZHOU Hongping 1, CAO Chiyu 2(1. Jiangsu Hydraulic Engineering Constructiop Co. , Lth. , Yangzhoo 225002, China ；2. Nanjing Water Planning and designing Institute Co. , Lth , Nanjing 210022, China )Abstraci : Riprap revetment is one of the eVective measures in tOe emeraenco treatment of bank collapse in Jiangsu sec tion of the Y —ize River. In view of tOe technicality and concealment of tOe pngect construction , in order to effectivelyompeoeetheconsteuctoon quaeoty , otoseeeyompoetanttosteengthen theconsteuctoon quaeotyconteoeoteach peocesand link. Based on tOe practical expeVenco in the construction of tOe sixth bib section of tOe emeraenco treatment pngect for bank collapse in Jiangsu section of tOe main stream of tOe Yan/ze River in Nanjing, the specibc control measures for thelinks of 11 accurate throwing , siafcient throwing and even tOrowing" were analyzed and summarized.K'y wordt ： th"Yangte"Roe"e ； bank co e aps"te"atm"nt ； eopeap e"e"tm"nt ； quaeotyconteoe1工程概况长江干流江苏段崩岸应急治理工程为《长江流域综合规划(2012—2030年)》中长江中下游干流河道治理的重要内容，是国家172项节水供水重大水利工程中“长江中下游河势控制和河道整治工程”的子项。
