网络互联技术课程实验五：路由器基本配置

计算机网络实验实验题目：路由器的基本配置实验目的：掌握路由器的基本管理特性，学习路由器配置的基本指令，配置路由器支持Telnet 操作的相关指令实验内容要求：（1）网络设备模式的切换（2）网络设备指令的使用技巧（3）配置路由器的管理IP 地址（4）配置路由器密码（5）保存对路由器所作的配置第一步：在交换机上配置管理IP 地址第一步：在路由器上配置fastethernet0 端口的IP 地址Router:admin ! 进入特权模式Router#configterminal ! 进入全局配置模式Router(config)#hostnameRouterA ! 配置路由器名称为“RouterA”RouterA(config)#interfacegigabitEthernet0/1 ! 进入路由器接口配置模式或RouterA(config)#interfacegigabitEthernet0/0RouterA(config-if)#ipaddress192.168.0.138255.255.255.0 ! 配置路由器管理接口IP 地址RouterA(config-if)#noshutdown ! 开启路由器fastethernet1/0 接口RouterA(config-if)#exit RouterA(config)#exit验证测试：验证路由器接口配置状态RouterA(config)#showipinterfacebrief ！显示IP 端口状态Interface IP-Address(Pri) IP-Address(Sec) Status Protocol GigabitEthernet0/0 192.168.1.1/24 noaddress down down GigabitEthernet0/1192.168.0.138/24 noaddress up up VLAN1 noaddress noaddress up down 第四步：保存在路由器上所做的配置RouterA#write Buildingconfiguration... [OK]实验结果：。

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络管理能力。

二、实训内容1. 路由器基本配置2. 路由协议配置3. NAT配置4. 防火墙配置三、实训环境1. 路由器：华为AR系列路由器2. 计算机网络：局域网环境，包含两台计算机和一台路由器3. 网络设备：直通线、交叉线、网线等四、实训步骤1. 路由器基本配置（1）连接路由器使用直通线将计算机与路由器的Console口连接，使用交叉线将路由器的Eth0/0接口与交换机连接。

（2）配置路由器在计算机上使用PuTTY或其他串口通信软件，连接到路由器的Console口。

（3）登录路由器输入用户名和密码，登录到路由器。

（4）配置基本参数```[Huawei]sysname Router[Router]display version[Router]display ip interface brief[Router]interface gigabitethernet 0/0[Router]ip address 192.168.1.1 24[Router]quit[Router]save```2. 路由协议配置（1）静态路由配置```[Router]ip route-static 192.168.2.0 24 192.168.1.2 ```（2）动态路由配置（OSPF）```[Router]ospf 1[Router-ospf-1]router-id 192.168.1.1[Router-ospf-1]network 192.168.1.0 0.0.0.255 area 0 [Router-ospf-1]network 192.168.2.0 0.0.0.255 area 0 ```3. NAT配置（1）NAT基本配置```[Router]nat public 192.168.2.0 255.255.255.0[Router]nat inside 192.168.1.0 255.255.255.0[Router]nat address-group 1 192.168.2.0 255.255.255.0[Router]nat address-group 2 192.168.1.0 255.255.255.0[Router]ip nat inside source static 192.168.1.1 192.168.2.1```（2）NAT转换规则配置```[Router]ip nat rule 1 192.168.1.0 255.255.255.0 192.168.2.0255.255.255.0```4. 防火墙配置（1）防火墙基本配置```[Router]firewall enable[Router]firewall filter```（2）防火墙规则配置```[Router-firewall]rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255[Router-firewall]rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255```五、实训结果通过本次实训，成功配置了路由器的基本参数、路由协议、NAT和防火墙。

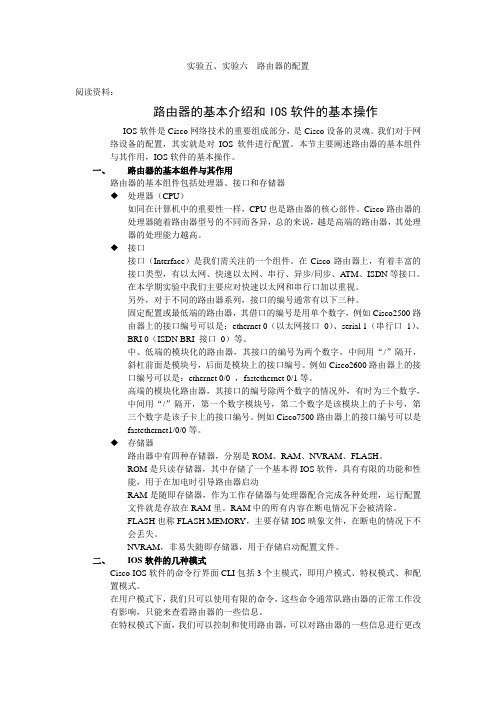

实验五、实验六路由器的配置阅读资料：路由器的基本介绍和IOS软件的基本操作IOS软件是Cisco网络技术的重要组成部分，是Cisco设备的灵魂。

我们对于网络设备的配置，其实就是对IOS软件进行配置。

本节主要阐述路由器的基本组件与其作用，IOS软件的基本操作。

一、路由器的基本组件与其作用路由器的基本组件包括处理器、接口和存储器◆处理器（CPU）如同在计算机中的重要性一样，CPU也是路由器的核心部件。

Cisco路由器的处理器随着路由器型号的不同而各异，总的来说，越是高端的路由器，其处理器的处理能力越高。

◆接口接口（Interface）是我们需关注的一个组件。

在Cisco路由器上，有着丰富的接口类型，有以太网、快速以太网、串行、异步/同步、ATM、ISDN等接口。

在本学期实验中我们主要应对快速以太网和串行口加以重视。

另外，对于不同的路由器系列，接口的编号通常有以下三种。

固定配置或最低端的路由器，其借口的编号是用单个数字，例如Cisco2500路由器上的接口编号可以是：ethernet 0（以太网接口0）、serial 1（串行口1）、BRI 0（ISDN BRI 接口0）等。

中、低端的模块化的路由器，其接口的编号为两个数字，中间用“/”隔开，斜杠前面是模块号，后面是模块上的接口编号。

例如Cisco2600路由器上的接口编号可以是：ethernet 0/0 ，fastethernet 0/1等。

高端的模块化路由器，其接口的编号除两个数字的情况外，有时为三个数字，中间用“/”隔开，第一个数字模块号，第二个数字是该模块上的子卡号，第三个数字是该子卡上的接口编号。

例如Cisco7500路由器上的接口编号可以是fastethernet1/0/0等。

◆存储器路由器中有四种存储器，分别是ROM、RAM、NVRAM、FLASH。

ROM是只读存储器，其中存储了一个基本得IOS软件，具有有限的功能和性能，用于在加电时引导路由器启动RAM是随即存储器，作为工作存储器与处理器配合完成各种处理，运行配置文件就是存放在RAM里。

实验5 路由器基本配置实验一、实验内容1. 根据拓扑图进行网络布线2. 对路由器进行基本的配置二、实验目的及要求1. 根据需要选择正确的电缆类型进行网络设备的连接2. 掌握路由器基本的配置方法3. 学习配置并激活以太网接口4. 掌握测试网络连通性的方法 计划课时：4课时三、 实验环境PT 模拟软件四、 基本拓扑和地址表设备接口 IP 地址 子网掩码 默认网关 R1Fa0/0 192.168.1.1 255.255.255.0 不适用S0/0/0192.16821 255.255.255.0 不适用 R2Fa0/0 192.168.3.1 255.255.255.0 不适用S0/0/0192.168.2.2 255.255.255.0 不适用 PC1不适用 192.168.1.10 255.255.255.0 192.168.1.1 PC2不适用192.168.3.10255.255.255.0192.168.3.1五、实验步骤1 •为网络中的以太网链路布线。

(1) 使用直通以太网电缆将 R1路由器的FastEthernet 0/0接口连接到S1交换机的FastEthernet 0/1 接口。

(2)使用直通以太网电缆将 PC1的网络接口卡(网卡)连接到 S1交换机的FastEthernet 0/24 接 口。

PC1PC2(3)使用交叉以太网电缆将R2路由器的FastEthernet 0/0接口连接到PC2的网卡。

因为PC2和R2路由器之间没有交换机，所以需要使用交叉电缆来直接连接PC和路由器。

(4)将NULL串行电缆的DC錨接到R1路由器的S0/0/0接口，DTE端接到R2路由器的S0/0/0接口。

2.清除配置并重新加载路由器。

( 1 )使用建立的超级终端会话，进入R1 的特权执行模式。

Router>enable( 2)清除配置。

要清除配置，请使用erase startup-config 命令。

实验五路由器的基本配置及静态路由的配置一、实验目的1、掌握超级终端与路由器的连接及参数设置。

2、了解路由器的常用配置命令。

3、掌握路由器在网络互联中的静态路由设置。

二、原理概述网络是由多个异构的子网互联而成，不同子网间的通信是通过连接子网的路由器来实现的。

路由器的用于网络互联，通常有两个或两个以上的网络接口，联接到不同的网络，其作用就是将来自某一网络的数据根据一定的路由规则转发到其他的网络中。

路由器内部维护了通信所需要的路由信息，路由器工作在网络层。

配置路由器中的路由信息有两种方法：一种是静态配置，根据网络的拓扑结构配置路由表；另一种是动态配置，即路由器之间通过路由选择协议来动态获得路由信息。

静态配置适用于拓扑结构很少改变的情况。

对于复杂的网络通常使用动态配置，常用的动态路由协议包括RIP,OSPF等。

三、实验任务1、配置超级终端，使其与路由器通信。

2、对路由器初始化配置，配置相关接口。

3、利用路由器连接两个以太网，设置路由器接口地址。

4、设置路由器路由表，实现两个子网互访。

四、实验环境主机两台，路由器两台，网络线若干五、实验步骤（一）路由路由器的基本配置实验要求:1.路由器名：R12.设置password。

3.配置以太网口的IP为192.168.1.14.设置登陆提示信息实验过程：enconf thost R1 设置路由器名line console 0 设置passwordpassword 2006loginexitline vty 0 4 设置vty密码pass 2005loginexitint fa0/0 ip add 192.168.1.1 255.255.255.0对以太网口fa0/0配置IPno shut 开启端口exitbanner motd & welcome!!!!!! & 提示信息show running-config 查看当前运行的配置文件（二）静态路由的配置实验拓扑：实验过程：PCA: PCB:IP ADD: 192.168.1.2 192.168.3.2SUBNET MASK: 255.255.255.0 255.255.255.0DEFAULT GATEWAY: 192.168.1.1 192.168.3.1路由器A的配置：Router>enRouter#conf tRouter(config)#host AA(config)#A(config)#int fa0/0 进入e0端口A(config-if)#ip add 192.168.1.1 255.255.255.0 添加e0口的IP A(config-if)#no shut 打开e0口A(config-if)#exitA(config)#int s0/0/0 进入s0端口A(config-if)#ip add 192.168.2.1 255.255.255.0 添加s0口的IP （A#show controller 确定哪个路由器是DCE）A(config-if)#clock rate 56000 设置时钟A(config-if)#no shut 打开s0口A(config-if)#exitA(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2添加静态路由(192.168.3.0-----目的网络号，192.168.2.2------下一跳邻居的IP地址）路由器B的配置：Router>enRouter#conf tRouter(config)#host BB(config)#int fa0/0 进入e0端口B(config-if)#ip add 192.168.3.1 255.255.255.0 添加e0口的IP B(config-if)#no shut 打开e0口B(config-if)#exitB(config)#int s0/0/1 进入s1端口B(config-if)#ip add 192.168.2.2 255.255.255.0 添加s1口的IP B(config-if)#no shut 打开s1口B(config-if)#exitB(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1添加静态路由试用命令指令跟踪路由：tracert 192.168.3.2六、实验报告要求1、描述路由器配置过程记录路由器常用命令。

实验五路由器的基本配置第一部分一、实验名称使用命令行界面。

二、实验目的掌握路由器命令行各种操作模式的区别,以及模式之间的切换。

三、背景描述你是某公司新进的网管,公司要求你熟悉网络产品,公司采用全系列锐捷网络产品,首先要求你登录路由器,了解、掌握路由器的命令行操作。

四、技术原理路由器的管理方式基本分为两种：带外管理和带内管理。

通过路由器的Console口管理交换机属于带外管理，不占用交换机的网络接口，其特点是需要使用配置线缆，近距离配置。

第一次配置交换机时必须利用Console端口进行配置，使其支持telnet远程管理。

路由器的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。

●用户模式进入路由器后得到的第一个操作模式，该模式下可以简单查看交换机的软硬件版本信息，并进行简单的测试。

用户模式提示符为Red-Giant>●特权模式由用户模式进入的下一级模式，该模式下可以对路由器的配置文件进行管理，查看路由器的配置信息，进行网络的测试和调试等。

特权模式提示符为Red-Giant#●全局配置模式属于特权模式的下一级模式，该模式下可以配置路由器的全局性参数（如主机名、登录信息等）。

在该模式下可以进入下一级的配置模式，对路由器具体的功能进行配置。

全局模式提示符为Red-Giant (config)#●端口模式属于全局模式的下一级，该模式下可以对路由器的端口进行参数配置。

端口模式提示符为Red-Giant (config-if)#Exit 命令是退回到上一级操作模式。

End 命令是指用户从特权模式以下级别直接返回到特权模式。

交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能。

五、实现功能熟练掌握路由器的命令行操作模式六、实验设备R1762路由器（1台）七、实验步骤步骤1 路由器命令行操作模式的进入。

Red-Giant〉enable 14 ！进入特权模式Red-Giant#Red-Giant#configure terminal ！进入全局配置模式Red-Giant (config)#Red-Giant (config)#interface fastethernet 1/0 !进入路由器F1/0的接口模式Red-Giant (config-if)Red-Giant (config-if)#exit !退回到上一级操作模式Red-Giant (config)#Red-Giant (config-if)#end !直接退回到特权模式Red-Giant #步骤2 交换机命令行基本功能。

实验五路由器基本配置实验类型：设计性要求：选做学时：2学时实验目的：熟悉路由器基本配置实验内容：1、路由器基本配置2、路由表的配置主要仪器设备：路由器一台、PC机两台、连接线若干。

相关知识：1路由器的组成⏹硬件：主要由处理器、内存、接口、控制端口等物理硬件和电路组成。

其实就是一种具有多个输入端口和多个输出端口的专用计算机，与一台普通计算机的主机的硬件结构大致相同。

⏹软件：IOS(Internetworking Operating System )，IOS存在多个不同版本，类似DOS或Linux环境。

（1）路由器的处理器（CPU）路由器的CPU负责处理数据包所需的工作，如协议转换、维护路由表、选择最佳路由和转发数据包。

不同产品的路由器，其CPU也不尽相同，其处理数据包的速度在很大程度上取决于处理器（CPU）的性能。

（2）路由器的内存路由器主要采用4种类型的内存：ROM、Flash RAM、NVRAM 、RAM 。

ROM保存着路由器IOS操作系统的引导部分，负责路由器的引导和诊断。

它是路由器的启动软件，负责使路由器进入正常的工作状态。

ROM通常存放在一个或多个芯片上，或插接在路由器的主板上。

Flash RAM（闪存）保存IOS软件的扩展部分（相当于硬盘），维持路由器的正常工作。

当路由器中安装了闪存，它就是引导路由器IOS软件的默认位置。

FLASH的内容可擦写（即可以对IOS进行升级），在系统断电后内容不会丢失。

NVRAM（非易失性RAM）保存IOS在路由器启动时读入的启动配置数据。

当路由器启动时，首先寻找并执行该配置，并将此处的配置数据加载到RAM中。

NVRAM在系统断电后内容不会丢失，因此在进行了设备的相关配置成功后，就应该将配置数据保存到此内存中。

RAM（随机存取内存）主要存放IOS系统的路由表和缓冲（运行配置）数据，IOS通过RAM满足其所有的常规存储的需要。

RAM在路由器或交换机启动或断电时，内容会丢失。

路由器基本配置实验报告一、实验目的本次实验的主要目的是熟悉和掌握路由器的基本配置方法，包括路由器的初始化设置、接口配置、路由协议配置以及安全设置等，通过实际操作，深入理解路由器在网络中的作用和工作原理，提高网络配置和管理的能力。

二、实验设备1、路由器：型号为_____的路由器_____台。

2、计算机：安装有终端仿真软件（如 SecureCRT 或 Putty）的计算机_____台。

3、网线：若干。

三、实验原理路由器是一种网络设备，用于连接不同的网络，并根据网络地址将数据包从一个网络转发到另一个网络。

路由器的基本工作原理是通过路由表来确定数据包的转发路径。

路由表中包含了网络地址和对应的下一跳地址。

当路由器接收到数据包时，它会根据数据包的目的地址在路由表中查找匹配的条目，并将数据包转发到相应的下一跳地址。

四、实验步骤1、连接设备使用网线将计算机的网口与路由器的 Console 口连接。

在计算机上打开终端仿真软件，设置正确的串口参数（如波特率、数据位、停止位等），以便与路由器进行通信。

2、路由器初始化设置给路由器上电，等待路由器启动完成。

在终端仿真软件中，按回车键，进入路由器的命令行界面。

输入“enable”命令，进入特权模式。

输入“configure terminal”命令，进入全局配置模式。

设置路由器的主机名，例如“hostname Router1”。

设置路由器的密码，包括特权模式密码和控制台密码，例如“enable secret password123”（特权模式密码）和“line console 0”“password console123”“login”（控制台密码）。

3、接口配置配置路由器的以太网接口，例如“interface ethernet 0/0”，进入接口配置模式。

设置接口的 IP 地址和子网掩码，例如“ip address 19216811 2552552550”。

启用接口，例如“no shutdown”。

实验1 路由器基本配置一．实验目的：掌握手工对路由器进行初始配置的步骤和方法二．实验要点：通过控制台电缆，利用超级终端软件对路由器进行手工初始配置。

三．实验设备：路由器Cisco 2621一台，工作站PC 一台，控制台电缆一条。

四、“路由器基本配置”实验环境五．实验步骤：1．使用控制台电缆，按图1连接路由器Router和PC 工作站。

2．启动超级终端程序，并设置相关参数。

3．打开路由器电源，待路由器启动完毕出现“Press RETURN to get started!”提示后，按“回车”键直到出现用户EXEC 模式提示符Router>。

（若为新路由器或空配置的路由器，则在路由器启动结束出现配置向导时键入“N”退回到路由器CLI提示符Router>）。

4．练习常用路由器基本配置命令，如下：路由器显示命令：设置口令：router>enable 进入特权模式router#config terminal 进入全局配置模式router(config)#hostname <hostname> 设置路由器的主机名router(config)#enable password aaa 设置特权非加密口令为aaa router(config)#enable secret bbb 设置特权密口令为bbbrouter(config)#line console 0 进入控制台口初始化router(config-line)#password ccc 设置控制线密码为cccrouter(config-line)#line vty 0 4 进入虚拟终端virtual vtyrouter(config-line)#login 允许登录router(config-line)#password ddd 设置登录口令dddrouter(config)# (Ctrl+z) 返回特权模式router#exit 返回命令六．实验总结：1．总结如何利用超级终端控制路由器。

实验报告书课程名：《大学计算机网络实验》题目：实验五局域网路由器配置班级：学号：姓名：1．实验目的1)要求学生掌握TP-LINK路由器的基本设置。

2)设置TP-LINK的无线路由功能。

3)对路由器进行AP无线桥接设置。

2．实验环境1)运行xp/win7操作系统的PC一台。

2) TP-link路由器。

3)局域网能连接Internet。

4)网线若干根。

3．实验内容步骤1. 硬件连接。

用网线将计算机直接连接到路由器LAN口。

也可以将路由器的LAN口和局域网中的集线器或交换机通过网线相连，用网线将路由器WAN口和Modem或以太网相连，如下图所示。

连接好电源，路由器将自行启动。

步骤2.建立正确的网络连接1.计算机IP地址的设置，右键点击桌面上的“网上邻居”图标，选择属性，在打开的“网络连接”页面中，右键点击“本地连接”，选择属性，在打开的“本地连接属性”页面，选中“Intelnet 协议(TCP/IP) ”点击属性，在“Intelnet 协议(TCP/IP) 属性”页面，选中“自动获取IP地址”后点击确定即可。

如图口输入“cmd”命令，回车或点击确定进入下图所示界面。

如果屏幕显示为：计算机已与路由器成功建立连接。

如果屏幕显示为：这说明设备还未安装好，请按照下列顺序检查：1、硬件连接是否正确？路由器面板上对应局域网端口的Link/Act 指示灯和计算机上的网卡指示灯必须亮。

2、计算机的TCP/IP 设置是否正确？若计算机的IP 地址为前面介绍的自动获取方式，则无须进行设置。

若手动设置IP，请注意如果路由器的IP 地址为192.168.1.1，那么计算机IP 地址必须为192.168.1.X（X 是2 到254之间的任意整数），子网掩码须设置为255.255.255.0，默认网关须设置为192.168.1.1。

步骤3. 登录后的初时界面步骤4.登陆之后点击设置向导。

点击下一步出现如下图所示步骤5.把帐号和密码输入点击下一步即可。
