防雷接地系统施工质量通病及其控制范文一、概述防雷接地系统是基础设施建设中的重要组成部分，主要用于保护建筑物和设备免受雷击的影响。
然而，在施工中常常存在各种质量问题，如接地电阻过大、接地材料不合格等。
本文将从防雷接地系统施工质量的通病及其控制方面展开探讨。
二、接地电阻过大的问题防雷接地系统的一个重要指标是接地电阻，它直接影响着系统的防雷效果。
然而，施工中常常出现接地电阻过大的问题。
其主要原因有以下几点：1. 接地体埋深不足：接地体埋深是影响接地电阻的重要因素，埋深不足会导致接地电阻增大。
在施工中，由于施工人员的疏忽或不合理设计，往往导致接地体埋深不足。
2. 接地体与导体连接不良：接地体与导体之间的连接紧密度也是影响接地电阻的关键因素。
如果连接不良，会导致接地电阻增大。
在施工中，施工人员可能因材料质量不过关或施工操作不规范，造成接地体与导体连接不良。
3. 接地体材料不合格：接地体材料的质量直接影响着接地系统的稳定性和防雷效果。
然而，在施工中常常出现接地体材料不合格的情况。
原因可能是施工单位为了降低成本而购买低质量材料，或者供货商提供的材料不符合相关标准。
针对接地电阻过大的问题，我们可以从以下几个方面进行控制：1. 加强施工监督：施工单位应加强对施工人员的监督，确保他们按照相关规范进行施工。
同时，也要加强对供货商的质量监督，确保提供的材料符合相关标准。
2. 增加接地体埋深：在设计阶段就要合理确定接地体的埋深，施工人员在施工过程中也要严格按照设计要求进行埋深施工，确保接地体的埋深达到要求。
3. 提高连接质量：施工人员在连接接地体与导体时，要采取规范的施工操作，确保连接质量良好。
同时，也要加强对接地体和导体之间连接的质量检测，及时发现问题并进行整改。
4. 选择合格材料：施工单位应选择质量可靠的材料供应商，购买经过认证的接地体材料。
同时，在施工中也要进行严格的材料验收，确保购买的接地体材料符合相关标准。
三、接地材料不合格的问题除了接地体材料不合格外，还有一些其他防雷接地系统常用的材料也可能存在质量问题。
电气防雷接地安装工程质量控制保证措施引言电气防雷接地安装工程是现代建筑电气系统中重要的一环，其质量控制保证措施的落实将直接影响建筑设备的安全性和可靠性。
本文将对电气防雷接地安装工程的质量控制保证措施进行详细介绍，以确保工程质量的可控性和稳定性。
1. 施工前的准备工作在进行电气防雷接地安装工程之前，需要进行一系列的准备工作，以确保工程的质量控制保证措施能够有效实施。
1.1 项目管理在项目开始前，需要建立专门的项目管理团队，负责全程监督和管理工程进展。
项目管理团队由专业、经验丰富的技术人员组成，能够制定合理的工作计划和施工方案。
1.2 安全防护措施在施工前，必须对施工现场进行全面的安全评估，并制定相应的安全防护措施。
例如，要确保施工人员佩戴好防护装备，严禁随意操作电气设备，遵守相关的安全操作规程等。
1.3 材料准备施工前需要对所需的材料进行充分的准备，以确保材料的质量和数量符合要求。
材料应按照相关标准进行选购，并进行验收，不合格的材料必须及时更换。
2. 施工过程的质量控制保证措施在进行电气防雷接地安装工程的施工过程中，需要采取一系列的质量控制保证措施，来确保工程质量的可控性。
2.1 施工人员的培训和管理施工人员必须具备相关的专业知识和技能，并参加相应的培训，使其了解工程要求和施工规范。
同时，施工人员应按照工艺要求进行作业，并接受定期的质量检查和管理。
2.2 施工工艺的控制在施工过程中，必须严格按照相关的工艺要求进行施工，包括接地装置的选择、布置、焊接等。
施工人员应熟悉施工图纸和规范要求，确保工程的准确性和标准化。
2.3 施工现场的监控施工现场必须进行全程监控和记录，包括视频监控、巡视记录等，以确保施工过程的可追溯性和可控性。
监控记录可以用于事后的质量评估和施工纠错。
2.4 质量检测和验收施工过程中应进行定期的质量检测和验收，以确保工程符合相关标准和规范要求。
质量检测可以采用非破坏性检测等方法，验收结果应进行记录和归档。
防雷接地系统施工质量通病及其控制范文防雷接地系统是建筑物、设备和人员免受雷击侵害的重要组成部分，其施工质量的好坏直接影响到系统的可靠性和安全性。
本文将论述防雷接地系统施工中常见的质量问题以及其控制方法，以期提高施工质量，确保系统的正常运行。
一、接地体1. 施工质量问题：（1）接地体埋深不足或不均匀：接地体埋深不足会导致接地电阻增大，防雷性能下降。
（2）接地体材料不符合要求：接地体材料选择不当、质量差劣，影响接地效果。
（3）接地体焊接不牢固：焊接点暴露在空气中容易受到氧化和腐蚀，导致接地电阻升高。
2. 质量控制方法：（1）接地体埋深应符合规范要求，一般要求接地体埋深不少于1.5米。
（2）选择符合要求的接地体材料，如铜材质接地体具有良好的导电性能和抗腐蚀能力。
（3）接地体焊接应牢固可靠，焊接点应进行防腐处理，保证接地体接触良好。
二、接地导体1. 施工质量问题：（1）接地导体选用不当：选择导电性能差的导体，导致接地电阻过大。
（2）接地导体焊接质量差：焊接点接触不良导致接地电阻增加。
（3）接地导体未保护好：接地导体应避免受到机械损伤和腐蚀。
2. 质量控制方法：（1）选择导电性能好的接地导体，如裸铜导体或镀铜导体。
（2）确保接地导体焊接点接触良好，焊接质量可靠。
（3）对接地导体进行保护，使用护套或护管进行保护，避免受到外界损伤和腐蚀。
三、接地网1. 施工质量问题：（1）接地网布置不合理：接地网应根据实际情况进行合理布置，避免接地电阻过大。
（2）接地网焊接不牢固：接地网焊接点接触不良，导致接地电阻升高。
（3）接地网连接件未经过防腐处理：接地网连接件暴露在空气中易受腐蚀，影响连接质量。
2. 质量控制方法：（1）根据规范要求进行接地网的布置，合理分布接地体，确保接地电阻低于规范要求。
（2）接地网焊接点应进行牢固可靠的焊接，确保接触良好。
（3）接地网连接件应进行防腐处理，如涂防腐漆、使用不锈钢连接件等。
四、接地装置1. 施工质量问题：（1）接地装置安装位置选择不当：接地装置应选择在离被保护设备较近的地方安装，避免接地电阻过大。

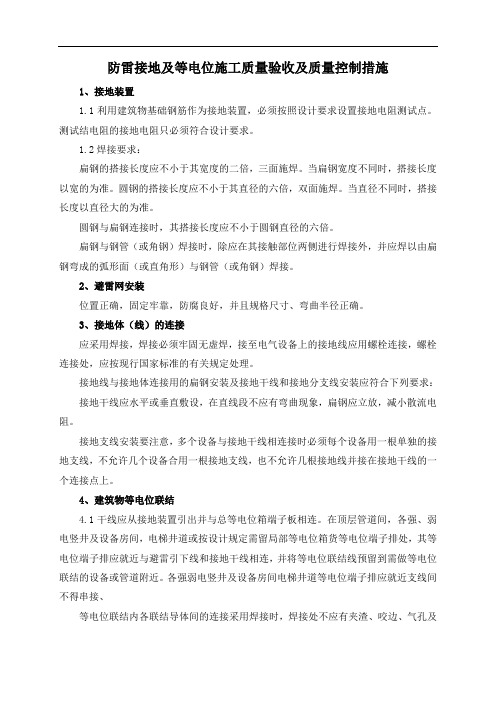

防雷接地及等电位施工质量验收及质量控制措施1、接地装置1.1利用建筑物基础钢筋作为接地装置，必须按照设计要求设置接地电阻测试点。
测试结电阻的接地电阻只必须符合设计要求。
1.2焊接要求：扁钢的搭接长度应不小于其宽度的二倍，三面施焊。
当扁钢宽度不同时，搭接长度以宽的为准。
圆钢的搭接长度应不小于其直径的六倍，双面施焊。
当直径不同时，搭接长度以直径大的为准。
圆钢与扁钢连接时，其搭接长度应不小于圆钢直径的六倍。
扁钢与钢管（或角钢）焊接时，除应在其接触部位两侧进行焊接外，并应焊以由扁钢弯成的弧形面（或直角形）与钢管（或角钢）焊接。
2、避雷网安装位置正确，固定牢靠，防腐良好，并且规格尺寸、弯曲半径正确。
3、接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，接至电气设备上的接地线应用螺栓连接，螺栓连接处，应按现行国家标准的有关规定处理。
接地线与接地体连接用的扁钢安装及接地干线和接地分支线安装应符合下列要求：接地干线应水平或垂直敷设，在直线段不应有弯曲现象，扁钢应立放，减小散流电阻。
接地支线安装要注意，多个设备与接地干线相连接时必须每个设备用一根单独的接地支线，不允许几个设备合用一根接地支线，也不允许几根接地线并接在接地干线的一个连接点上。
4、建筑物等电位联结4.1干线应从接地装置引出并与总等电位箱端子板相连。
在顶层管道间，各强、弱电竖井及设备房间，电梯井道或按设计规定需留局部等电位箱货等电位端子排处，其等电位端子排应就近与避雷引下线和接地干线相连，并将等电位联结线预留到需做等电位联结的设备或管道附近。
各强弱电竖井及设备房间电梯井道等电位端子排应就近支线间不得串接、等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬边、气孔及未焊透等情况。
4.2等电位联结内备联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足够的接触压力和接触面积。
4.3等电位联结内务联结导体间的连接采用熔焊连接时，在腐蚀性场所应采取防腐措施。
防雷接地系统施工质量通病及其控制防雷接地系统是建筑物和设备保护系统的重要组成部分，其质量直接影响到建筑物和设备的使用安全和可靠性。
然而，在实际的施工过程中，由于施工人员技术水平、施工工艺不良等原因，常常出现一些常见的施工质量问题。
本文将介绍防雷接地系统施工质量通病并提出其控制方法。
一、导线连接问题导线连接是防雷接地系统施工中一个重要的环节，直接关系到系统的导电性能。
在施工中，常常出现以下问题：1. 导线接头未焊接牢固。
这种情况下，接头处容易出现松动、接触不良等问题，导致防雷接地系统整体导电性能下降。
2. 导线连接点接触不良。
接触不良会导致电流通过不畅，影响接地效果。
控制方法：在施工过程中，应加强对导线连接的监督和检查。
确保焊接牢固，接触良好，以提高系统的导电性能。
二、接地电阻过大接地电阻是评估防雷接地系统良好性能的一个重要指标。
然而，在施工中常常出现接地电阻过大的情况。
1. 接地体埋设不深。
接地体埋设不深导致与地面之间的接触面积减小，电流分布不均匀，接地效果下降。
2. 接地体周围松散土壤层不够厚。
土壤层不够厚会导致接地体与地面之间的接触电阻增加，接地效果差。
控制方法：在设计和施工过程中，应合理确定接地体的埋设深度和形式，并确保周围松散土壤层的厚度，保证接地电阻不超过规定的范围。
三、地网连接问题地网是防雷接地系统的重要组成部分，地网连接的质量直接影响到整个系统的接地效果。
以下是常见的地网连接问题：1. 接地体连接不牢固。
在连接接地体和地网的过程中，常常出现连接不牢固，接触不良等问题，导致地网接地效果不理想。
2. 接地体与地网连接方式不当。
在选择连接方式时，需要根据具体场地的情况合理选择。
控制方法：加强对地网连接的监督和检查，确保连接牢固、接触良好，选择合适的连接方式。
四、材料质量问题材料质量是防雷接地系统施工质量的基础。
以下是常见的材料质量问题：1. 电缆断裂。
电缆在施工过程中容易被损坏，影响系统的导电性能。
防雷接地及等电位施工质量验收及质量控制措施1、接地装置1.1利用建筑物基础钢筋作为接地装置，必须按照设计要求设置接地电阻测试点。
测试结电阻的接地电阻只必须符合设计要求。
1.2焊接要求：扁钢的搭接长度应不小于其宽度的二倍，三面施焊。
当扁钢宽度不同时，搭接长度以宽的为准。
圆钢的搭接长度应不小于其直径的六倍，双面施焊。
当直径不同时，搭接长度以直径大的为准。
圆钢与扁钢连接时，其搭接长度应不小于圆钢直径的六倍。
扁钢与钢管（或角钢）焊接时，除应在其接触部位两侧进行焊接外，并应焊以由扁钢弯成的弧形面（或直角形）与钢管（或角钢）焊接。
2、避雷网安装位置正确，固定牢靠，防腐良好，并且规格尺寸、弯曲半径正确。
3、接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，接至电气设备上的接地线应用螺栓连接，螺栓连接处，应按现行国家标准的有关规定处理。
接地线与接地体连接用的扁钢安装及接地干线和接地分支线安装应符合下列要求：接地干线应水平或垂直敷设，在直线段不应有弯曲现象，扁钢应立放，减小散流电阻。
接地支线安装要注意，多个设备与接地干线相连接时必须每个设备用一根单独的接地支线，不允许几个设备合用一根接地支线，也不允许几根接地线并接在接地干线的一个连接点上。
4、建筑物等电位联结4.1干线应从接地装置引出并与总等电位箱端子板相连。
在顶层管道间，各强、弱电竖井及设备房间，电梯井道或按设计规定需留局部等电位箱货等电位端子排处，其等电位端子排应就近与避雷引下线和接地干线相连，并将等电位联结线预留到需做等电位联结的设备或管道附近。
各强弱电竖井及设备房间电梯井道等电位端子排应就近支线间不得串接、等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬边、气孔及未焊透等情况。
4.2等电位联结内备联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足够的接触压力和接触面积。
4.3等电位联结内务联结导体间的连接采用熔焊连接时，在腐蚀性场所应采取防腐措施。
建筑物防雷工程施工常见问题及质量控制措施建筑物防雷工程是一项重要的安全工程，其施工过程中可能出现一些常见问题，为确保工程质量，需要采取相应的质量控制措施。
下面列举了一些常见问题及相应的控制措施。
问题一：导线连接不牢固、接触不良。
这可能导致防雷电源系统负载不平衡，影响系统的正常运行。
控制措施：采用合适的连接方式，如焊接、螺纹连接等，确保导线连接牢固可靠。
对连接部位进行定期的检查和维护，发现问题及时修复。
问题二：引下线或接地线埋设不规范。
如果引下线或接地线埋设不够深，容易受到外力破坏，影响防雷系统的正常工作。
控制措施：按照规范要求进行引下线和接地线的埋设，一般要求埋设深度不少于1.5米。
使用耐腐蚀、耐压强的导线和接地材料，确保其使用寿命和可靠性。
问题三：施工中未按照设计要求安装防雷装置。
这会导致防雷系统的功能无法正常发挥，降低防雷能力。
控制措施：施工前要详细了解设计要求，按照设计要求安装防雷装置。
安装过程中要仔细查阅设备的安装手册，并严格按照要求进行安装。
安装完成后要进行必要的检查和测试，确保其功能正常。
问题四：施工中未正确接地。
正确的接地是保证防雷系统正常工作的重要环节，如果接地不良，会造成防雷系统的故障。
控制措施：施工前要明确接地位置和方法，按照规范要求进行接地。
选择合适的接地材料和方法，保证接地电阻满足要求。
施工完成后要进行接地测试，确保接地质量。
问题五：施工中防雷接地装置与其他设备存在干扰。
如果防雷接地装置与其他设备接地存在干扰，会影响防雷系统的正常工作。
控制措施：在设计阶段就要考虑到其他设备接地情况，并合理进行防雷接地装置的布置。
避免接地回线与其他设备回线交叉，尽量选择独立的接地杆或接地网，减少干扰。
防雷及接地工程1、设备接地不规范【现象】应该进行接地的设备、金属构件不接地或接地不规范、漏接现象，危及设备与人身安全。
【预防治理】所有电气装置中，由于绝缘损坏而可能带电的电气装置，其金属部分及其构架均应有保护接地。
应进行保护接地的部分如下：(1)电机、变压器及其他电器的金属底座和外壳；(2)电气设备的传动装置：(3)室内外配电装置的金属或钢筋混凝土构架及靠近带电部分的金属遮栏和金属网门等；(4)配电、控制、保护用的柜、盘、台、箱的框架；(5)交、直流电力电缆的接线盒、终端盒的金属外壳和电缆的金属护层、穿线的钢管；，(6)电缆桥架、支架和井架；(7)装有避雷线的电力线路杆塔；(8)装在配电线路杆上的电器设备；(9)在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔等。
接至电气设备、器具和可拆卸的其他非带电金属部件接地(接零)的分支线,必须直接与接地干线相连，严禁串联连接。
2、接地线连接不符合要求【现象】接地线的连接不符合要求，一旦发生事故，起不到保护接地作用，其后果不堪设想。
【预防治理】根据技术标准GB50169-2006第2.4.2条和《建筑电气工程施工质量验收规范》(GB50303-2002)规定，接地线的连接应采用搭接焊，其焊接长度必须为：(1)扁钢一一扁钢搭接长度为扁钢宽度的2倍，且至少三面施焊；(2)圆钢一一圆钢及圆钢与扁钢搭接长度为圆钢直径的6倍，且双面施焊；(3)扁钢一一钢管或角钢焊接时，为了连接可靠和保证足够的截面积，除应在紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；(4)可拆卸部分用螺栓连接，其接触面要平，镀锌螺栓的零件(平、弹簧垫片)要齐全，连接紧密；(5)除埋设在混凝土中的焊接接头外，有防腐措施。
3、屋顶栏杆作避雷带时，对接不符合要求【现象】采用屋顶栏杆做避雷带时，避雷钢筋对接后不再搭接。
引下线焊接不符合要求。
【预防治理】屋顶栏杆作避雷带时，钢管对接后还应用钢筋搭接，引下线搭接长度必须不小于引下线直径的6倍。
防雷接地工程质量控制措施
1、主要监理项目
（1）人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
（2）测试接地装置的接地电阻值必须符合设计要求。
（3）防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
（4）接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3 ～5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2 ～1.4 倍，且在开挖深度内详细记录地层情况。
（5）接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
（6）暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。
（7）变压器室、高低压开关室内的接地干线应有不少于2 处与接地装置引出干线连接。
（8）当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
（9）建筑物顶部的避雷针、避雷带等必须与顶部外露的
其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
（10）建筑物等电位联结干线应从与接地装置有不少于2 处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
(11)等电位联结的线路最小允许截面应符合下表的规定：线路最小允许截面（mm2）
2、一般监理项目
(1)当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
①扁钢与扁钢搭接为扁钢宽度的2 倍，不少于三面施焊；
②圆钢与圆钢搭接为圆钢直径的6 倍，双面施焊；
③圆钢与扁钢搭接为圆钢直径的6 倍，双面施焊；
④扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4 钢管表面，上下两侧施焊；
⑤除埋设在混凝土中的焊接接头外，有防腐措施。
(2)当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合下表的规定：
最小允许规格、尺寸
(3)接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2 处。
（4）钢制接地线的焊接连接应符合上页b)条的规定，材料采用及最小允许规格、尺寸应符合上页b)条的规定。
（5）明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5 ～1.5m；垂直直线部分1.5 ～3m；弯曲部分0.3 ～0.5m。
（6）接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。
（7）变配电室内明敷接地干线安装应符合下列规定：
①便于检查，敷设位置不妨碍设备的拆卸与检修；
②当沿建筑物墙壁水平敷设时，距地面高度250 ～
300mm ；与建筑物墙壁间的间隙10 ～15mm ；
③当接地线跨越建筑物变形缝时，设补偿装置；
④接地线表面沿长度方向，每段为15 ～100mm ，分别涂以黄色和绿色相间的条纹；
⑤变压器室、高压配电室的接地干线上应设置不少于2 个供临时接地用的接线柱或接地螺栓。
（8）当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
（9）配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用编织铜线。
变配电室的避雷器应用最短的接地线与接地干线连接。
（10）设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接处不同金属间应有防电化腐蚀措施。
（11）避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
（12）避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N(5kg)的垂直拉力。
（13）电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。
（14）需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结，支线连接，且有标识；连接处螺帽紧固、防松零件齐全。
（十三）通风管道工程质量控制（如有）
一）通风管道施工中常见的质量问题：风管扭曲、翘角、强度不够；风管检查口不密封；风管安装方法不正确，风管摆动，支架间距不等，保温风管管安装不标准；风管密封不严；预留孔、洞位置不正确；预埋件、膨胀螺栓不牢固。
二）监理控制措施：
1、镀锌钢板
①所使用材料、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。
②制作风管及配件的钢板应平整，镀锌层均匀，厚度应符合有关规定。
③镀锌薄钢板表面不得有裂纹、结疤、起泡、麻点、脱落及水印等缺陷，应有镀锌层结晶花纹。
④镀锌钢板厚度及平面尺寸应检查，是否符合材料标准要求。
2、风管应按标准制作，咬口形式要符合要求，手工咬口要均匀地压实压平。
3、风管检查口门框应平整，检查口密封条应正确选择
4、对风管采取加固措施，矩形风管吊架应吊在风管底部横担上，圆形风管应吊在扁钢抱箍支架上。
5、对于保温风管的支吊架应设在保温层外边，同时不要与风管直接接触，中间应垫以涂沥青漆的木块，防止冷、热量的损失。
6、法兰垫片的厚度应根据设计或规范的规定，并防止位移，垫片装好后拧紧螺栓，使其受力均匀。
7、加强施工图会审工作，于相关专业密切配合，留准孔洞和预埋件；应在混凝土的模板上根据间距、位置划线定点，以确保其准确性；安装膨胀螺栓，打孔直径、深度要合适，安装后要牢固可靠。
8、玻璃钢风管
①在订货前确定样本，检查厂家原材料的化验报告和生
产工艺。
②进场材料出具产品合格证及产品检验报告。
③对进场玻璃钢风管及管件按10％数量抽样进行外观及尺量，风管及配件管壁厚度应符合有关规定。
④风管要放在平整的场地上，防止本体和法兰变形；法兰与风管要成为一个整体。
玻璃钢风管的厚度，应符合设计和规范要求。
