极早期火灾探测系统设备与应用资料

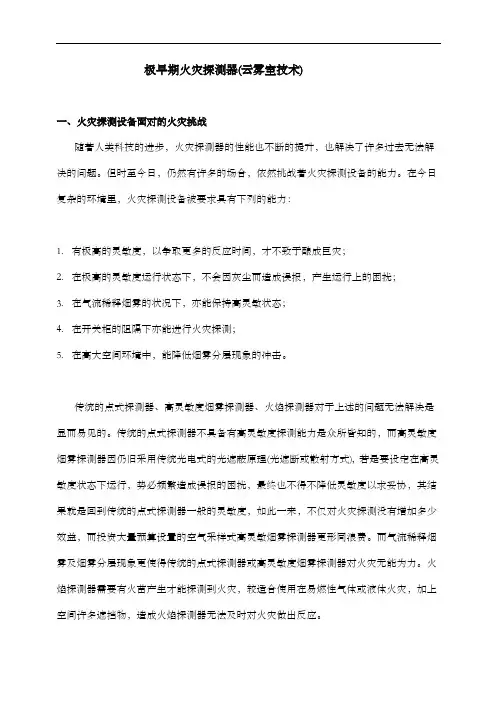

极早期火灾探测器(云雾室技术)一、火灾探测设备面对的火灾挑战随著人类科技的进步，火灾探测器的性能也不断的提升，也解决了许多过去无法解决的问题。

但时至今日，仍然有许多的场合，依然挑战著火灾探测设备的能力。

在今日复杂的环境里，火灾探测设备被要求具有下列的能力：1.有极高的灵敏度，以争取更多的反应时间，才不致于酿成巨灾；2.在极高的灵敏度运行状态下，不会因灰尘而造成误报，产生运行上的困扰；3.在气流稀释烟雾的状况下，亦能保持高灵敏状态；4.在开关柜的阻隔下亦能进行火灾探测；5.在高大空间环境中，能降低烟雾分层现象的冲击。

传统的点式探测器、高灵敏度烟雾探测器、火焰探测器对于上述的问题无法解决是显而易见的。

传统的点式探测器不具备有高灵敏度探测能力是众所皆知的，而高灵敏度烟雾探测器因仍旧采用传统光电式的光遮蔽原理(光遮断或散射方式)，若是要设定在高灵敏度状态下运行，势必频繁造成误报的困扰，最终也不得不降低灵敏度以求妥协，其结果就是回到传统的点式探测器一般的灵敏度，如此一来，不仅对火灾探测没有增加多少效益，而投资大量预算设置的空气采样式高灵敏烟雾探测器更形同浪费。

而气流稀释烟雾及烟雾分层现象更使得传统的点式探测器或高灵敏度烟雾探测器对火灾无能为力。

火焰探测器需要有火苗产生才能探测到火灾，较适合使用在易燃性气体或液体火灾，加上空间许多遮挡物，造成火焰探测器无法及时对火灾做出反应。

因此,探测器要成功的对抗火灾的基本要件是：1.具有在烟未产生前的过热(overheating)或打火状况下即能反应的极高灵敏度，而在此高灵敏度状态下运行, 亦不会因环境因素(如灰尘、温湿度的变化)影响而产生误报；2.探测器必须能承受因气流变化造成探测标的物被稀释的影响，而仍能维持在高灵敏反应的能力, 以达到及早报警的预防效果；3.能降低烟雾分层现象的冲击，火灾生成物必须能到达探测器，以快速反应火灾情况；4.能解决开关柜内探测的问题，不因机柜的阻隔而延误救灾；5.日后的维护工作需要简易，让火灾探测器得以稳定的正常运行。

VESDA极早期火灾报警系统原理VESDA（Very Early Smoke Detection Apparatus）是一种极早期火灾报警系统，它通过非常敏感的光学传感器来监测空气中微小的烟雾颗粒，从而能够在火灾发生之前的早期识别和报警。

VESDA系统的原理是通过采集空气样本并对其中的烟雾颗粒进行分析，从而可以探测到任何可能的火灾。

1.空气采样：VESDA系统会安装在被保护的区域内，并通过一系列的吸气管道来采集空气样本。

这些管道会布置在房间的各个角落和易燃区域，以确保能够及时地监测到火灾。

2.烟雾分析：采集到的空气样本会进入VESDA系统中的光学传感器单元。

该单元包含了一系列的激光光束和检测器，光束在空气中穿过，并通过光电传感器检测烟雾的存在。

3.烟雾判定：光学传感器通过测量光束的散射和吸收来确定空气中是否存在烟雾颗粒。

如果有烟雾存在，传感器会将其转化为电信号发送给主控制器进行进一步的分析。

4.报警通知：主控制器会对接收到的信号进行处理和分析，并根据预设的设定值来判断是否触发报警。

如果系统判断可能发生火灾，它会发出声音和光线报警信号以提醒人们进行疏散和灭火。

5.系统监控：VESDA系统还具有监控和故障诊断功能，能够实时监测系统的性能和状态。

如果发现任何故障或异常情况，系统会发送警报通知维护人员进行处理和修复。

VESDA极早期火灾报警系统的主要优点是其极高的灵敏度和可靠性。

由于其采用了非常敏感的光学传感器，它能够在火灾发生之前即时发现微小的烟雾颗粒，从而提供了更早的火灾报警。

这对于那些对火灾敏感的场所（如机房、博物馆、医院等）来说尤为重要，可以使人们有更多的时间来采取措施进行疏散和灭火，最大程度地减少火灾带来的损失。

此外，VESDA系统还具有较低的误报率。

它通过分析空气中的烟雾颗粒浓度以及与其他可能的污染物相比较，从而能够更准确地判断是否存在真正的火灾。

这种准确性可以帮助减少因系统误报而引起的不必要的疏散和紧急响应，降低了灾害短期内给人们带来的不便和恐慌。

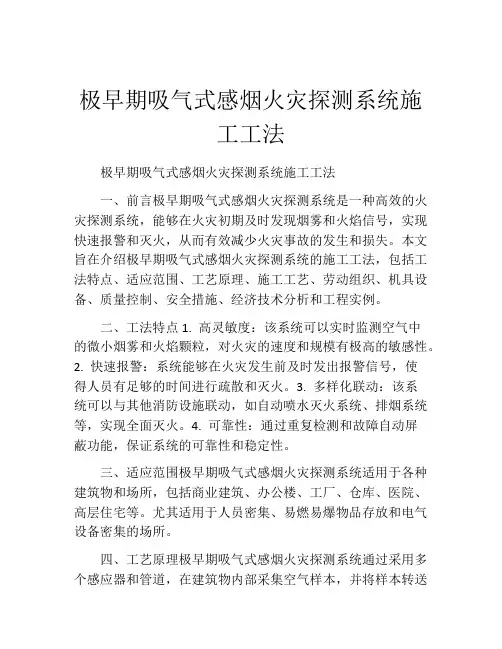

极早期吸气式感烟火灾探测系统施工工法极早期吸气式感烟火灾探测系统施工工法一、前言极早期吸气式感烟火灾探测系统是一种高效的火灾探测系统，能够在火灾初期及时发现烟雾和火焰信号，实现快速报警和灭火，从而有效减少火灾事故的发生和损失。

本文旨在介绍极早期吸气式感烟火灾探测系统的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点1. 高灵敏度：该系统可以实时监测空气中的微小烟雾和火焰颗粒，对火灾的速度和规模有极高的敏感性。

2. 快速报警：系统能够在火灾发生前及时发出报警信号，使得人员有足够的时间进行疏散和灭火。

3. 多样化联动：该系统可以与其他消防设施联动，如自动喷水灭火系统、排烟系统等，实现全面灭火。

4. 可靠性：通过重复检测和故障自动屏蔽功能，保证系统的可靠性和稳定性。

三、适应范围极早期吸气式感烟火灾探测系统适用于各种建筑物和场所，包括商业建筑、办公楼、工厂、仓库、医院、高层住宅等。

尤其适用于人员密集、易燃易爆物品存放和电气设备密集的场所。

四、工艺原理极早期吸气式感烟火灾探测系统通过采用多个感应器和管道，在建筑物内部采集空气样本，并将样本转送至探测器进行分析。

当探测器检测到烟雾或火焰信号时，会立即发出报警信号，启动灭火系统。

五、施工工艺1. 布置感应器：根据建筑物的结构和功能要求，合理布置感应器和管道，确保覆盖范围和探测效果。

2. 安装管道：按照设计图纸要求进行管道的安装和连接，保证管道的密封性和通畅性。

3. 接入探测器：将感应器采集到的空气样本通过管道连接到探测器，确保信号的及时和准确传输。

4. 调试系统：进行系统的调试和联动测试，确保系统的正常运行和准确探测。

六、劳动组织在施工过程中，需要组织负责布置和安装感应器的人员，负责安装和连接管道的人员，以及负责调试和测试系统的专业技术人员。

需要有合理的工作分配和协调，以确保施工进度和质量。

VESDA极早期烟雾探测预警系统集中监控网络目录一、联网应用概述本地集中监控网VESDAnet TM二、1．网络构成2．网络管理软件VSM3功能简介3．特点及应用范围三、借助通讯网络实现VESDA远程联网监控1．借助市话网络实现远程拨号联网监控（1）系统构成（2）系统性能、特点及拨号阻塞问题的解决方案（3）远程调试、远程诊断及远程维护功能（4）远程维护网2．借助其它通讯方式实现远程拨号联网监控四、借助计算机网络实现广域VESDA联网集中监控1．联网特性2．利用DDN数字传输网实现集中监控3．利用X.25协议现集中监控4．专用组网管理软件功能简介五、利用电信环境动力监控网实现VESDA远程联网监控1．VESDA与环境动力监控网的集中组网方式2．此种方式的在其他应用领域的普遍意义。

六、VESDA的远程无线联网监控七、小结一、VESDA极早期火灾探测预警系统集中监控网络应用概述VESDA极早期火灾探测预警系统，作为一种具有全新理念的新一代火灾探测报警设备正在被越来越多的用户所认可。

尤其是在一些特殊的行业及应用环境当中，VESDA正日益成为一种不可替代的技术先进、功能完备的消防报警产品。

VESDA系统采用主动抽气的探测方式、先进的激光分析技术使之对烟雾的探测能力相对于传统探测设备有了极大的提高。

它可在火灾隐患升级之前数小时发现火情，而且不受气流等因素影响，为防止火灾的发生赢得了宝贵时间。

因此，VESDA 系统在那些对火灾防范要求较高的行业有着广泛的应用前景。

然而，VESDA系统在实际的应用当中，往往不仅被要求作为一个独立报警产品，对生命和财产提供安全保障，而且需要对所有安装有VESDA产品的保护目标实施联网集中监控。

例如在电信行业中，有许多通讯机房分布在城市当中不同的位置，如果能够将所有VESDA系统连成网络，统一管理，将对进一步加强火灾的防范工作，增强行业安保部门对所管辖单位火灾预防的监管力度，提高对突发事件的反应能力，降低设备的维护成本等起到重要的作用。

采用高效的空气采样泵，设备在２４小时不停运转的情况下，平均寿命可达７.5年集合了高灵敏度及超高灵敏度的探测模块，对所有的真火实验都达到了前所未有的高探测率和极早期的烟雾报警采用先进的智能信号处理技术，识别真实的火情和外部干扰，即使在各种特殊、极端环境中，也能保证无误报监控采用特有的气流传感装置可靠识别气流故障系统可进行有线或无线的局域网监控和远程监控系统可连接所有的消防监控主机系统采用模块化结构，安装、维护方便德国VDS及中国国家消防电子产品质量检验认证系统特点极早期火灾探测：采用最新的LED光源探测技术进行极早期的烟雾探测，提前数小时发出火情警报。

高灵敏度：由于采用了高能ＬＥＤ光源技术，系统显示灵敏度最高可达０．００２５％遮光率／米。

可以根据具体的应用环境，逐级调节灵敏度。

探测范围广：可对各种材料在火灾极早期产生的各种物质气溶胶粒子进行探测。

监控面积大：最大保护面积可达４８００平方米。

应用范围广：可以在各种条件的恶劣环境中，如多尘、潮湿、高温、低温的环境下进行火情的探测。

安全无误报：LOGIC SENS智能信号处理器，可识别真实火情和外部干扰，避免误报安全的气流监控：配有特有的气流传感装置—气流传感器，可在最恶劣的环境中可靠地识别故障，判断是否有关路破损和堵塞。

抗干扰性强：ＰＶＣ材料的采样管及数字化信号处理技术的应用，系统不受电磁干扰的影响。

精密的采样孔：专业，专利设计的采样气流减速膜片使空气采样管采样孔定义确切、孔径精密，并可消除二次噪音。

管路设计、安装简单灵活：采样管采用PVC或ABS管件，采用点式烟感的设计，系统采样孔的位置可以和点式烟感探测器的位置相同。

并可以根据需要，采用不同的设置方法对目标进行保护。

安装、调试、操作、维护方便：产品真正做到了类似PC的模块化集成，探测模块可根据实际环境需要进行任意搭配，系统调试安装及维护不需任何软件或编程器。

组网方便：系统设有联网通讯接口，多个（种）设备可相互连接形成一个网络，通过PC机及专用软件对网络上的系统进行集中监控管理。

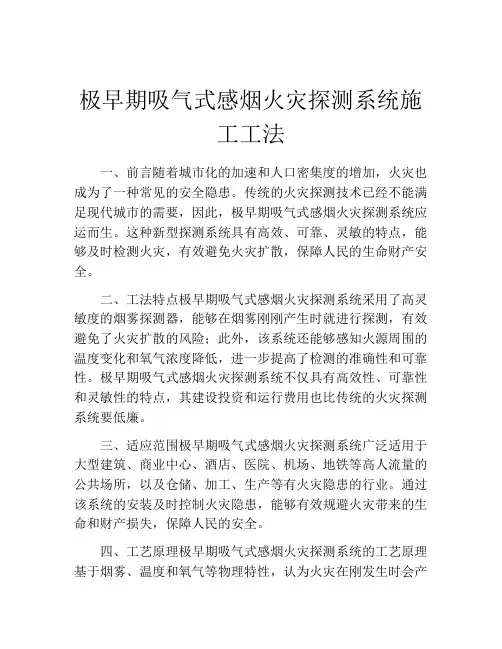

极早期吸气式感烟火灾探测系统施工工法一、前言随着城市化的加速和人口密集度的增加，火灾也成为了一种常见的安全隐患。

传统的火灾探测技术已经不能满足现代城市的需要，因此，极早期吸气式感烟火灾探测系统应运而生。

这种新型探测系统具有高效、可靠、灵敏的特点，能够及时检测火灾，有效避免火灾扩散，保障人民的生命财产安全。

二、工法特点极早期吸气式感烟火灾探测系统采用了高灵敏度的烟雾探测器，能够在烟雾刚刚产生时就进行探测，有效避免了火灾扩散的风险；此外，该系统还能够感知火源周围的温度变化和氧气浓度降低，进一步提高了检测的准确性和可靠性。

极早期吸气式感烟火灾探测系统不仅具有高效性、可靠性和灵敏性的特点，其建设投资和运行费用也比传统的火灾探测系统要低廉。

三、适应范围极早期吸气式感烟火灾探测系统广泛适用于大型建筑、商业中心、酒店、医院、机场、地铁等高人流量的公共场所，以及仓储、加工、生产等有火灾隐患的行业。

通过该系统的安装及时控制火灾隐患，能够有效规避火灾带来的生命和财产损失，保障人民的安全。

四、工艺原理极早期吸气式感烟火灾探测系统的工艺原理基于烟雾、温度和氧气等物理特性，认为火灾在刚发生时会产生大量的烟雾、热量和气体，这些物质可被探测器感知到并传回监控系统。

探测器采用静态气体吸收光谱分析法（TSOA）进行检测，对废气中的一些特殊成分进行分析，提高了探测器的检测灵敏度和准确度；同时，采用吸气式采样管与烟雾探测器相结合的方式，可以对采集到的气体进行准确判定，有效避免了误报的情况。

该系统配备有数据处理、报警显示等控制设备，可在火灾发生时及时发出警报和启动灭火系统，保障人民的生命财产安全。

五、施工工艺施工前，需根据实际情况设计出合理的系统方案，并将方案与监控系统充分协调，避免出现矛盾。

施工前需要对环境进行检测，排除有害物质，保证系统的正常运行。

（1）安装采样管道：首先要仔细测算管道的长度、宽度、通风量等参数，确保管道布置合理、通风效果好。

极早期火灾报警系统极早期火灾报警系统是指在人们对火灾认识不深刻，火灾预防意识不强，火灾造成的损失较为严重的时期，采用的一种简单的火灾报警系统。

在这个时期里，火灾报警系统的功能主要是在火灾发生后及时发出警报，以便起到及时防止火灾扩散的效果，避免更大的损失。

在极早期，人们对火灾的认识非常单纯，很少关注火灾的预防和扑救。

因此，火灾的发生几乎是不可避免的。

为了及时控制火灾，人们发明了一些简单的火灾报警系统。

这些早期火灾报警系统包括警钟、号角、号筒等。

警钟是指在城市和乡村中架设的大型铜钟。

在火灾发生时，它会被敲响，不仅能够引起周围居民的注意，还能够给消防队员发送火警信号。

号角和号筒则是利用人的声音传达火灾信息的一种手段。

当有人发现火灾时，会据此进行简单的号召，让周围的居民和消防队员能够得知火灾情况。

除了这些简单的报警系统外，还有一些早期的防火设备，如水桶、灭火器等。

这些设备虽然功能简单，但是在极早期的火灾扑救中发挥了重要作用。

然而，这些极早期的报警系统和防火设备并不能完全保障人们的生命财产安全。

在接下来的数百年里，人们逐渐认识到火灾预防和扑救的重要性，开始研究更为先进的火灾报警系统和防火设备。

这些新型设备包括自动探测器、火灾报警控制器、灭火剂等，能够不仅在火灾发生后及时发出警报，还能够提前预警，降低火灾发生的概率，提高扑救效率，更好地保障人们的生命财产安全。

总之，极早期的火灾报警系统虽然功能简单，但深刻反映了当时人们对火灾预防和扑救的关注程度，在人类火灾防治史上有着重要意义。

随着科技的进步和人们对火灾认识的不断深化，火灾报警系统和防火设备也在不断升级，为人们的生命财产安全提供了更全面的保障。

VESDA极早期火灾预警系统VESDA极早期火灾预警系统VESDA (very early smoke detection apparatus，极早期烟雾侦测设备) 是澳大利亚csiro 的一群科学家及工程师在1970年代中期针对传统的火灾报警系统的缺点所研发出来的产品，经过20 多年的实际使用证明，VESDA系统较之传统的火灾报警系统更能早期而且有效的侦测到火灾的发生。

由于VESDA 系统优异的侦测效能，使得VESDA 早已被广泛的应用在保护电信机房、电脑机房、无尘室、博物馆、机场... 等重要场所。

VESDA系统在国外是标准的消防报警系统之一，在国外的消防法规中，其被称为空气取样式烟雾侦测系统(air sampling type smoke detection system, nfpa 72)或者是抽气式( aspirating smoke detection system, bs5839) 。

所谓空气取样式/ 抽气式是因为它的侦测原理是靠主机内部的抽气泵，透过延伸至侦测区域的空气取样管路将空气样品抽回侦测室进行检测，当空气中的烟雾浓度达到一定程度时系统即发出警报。

什么是VESDA？整个VESDA系统包含空气取样管路及VESDA主机两大部分VESDA主机空气样品被抽回侦测主机时，为避免空气中的灰尘影响量测信号而产生误动作，并且造成侦测室的污染，空气样品在进入侦测室(chamber)之前，会先经过一个两阶段滤网(dual stage filter)。

侦测室使用雷射为侦测光源，其侦测原理为光散射方式(light scattering)，亦即当烟雾粒子通过雷射光束时，将会产生散射光。

藉由量测散射光的强弱大小，即可知道烟雾浓度之大小。

侦测室量测的信号被处理之后送至显示面板，在bargraph上显示烟雾浓度大小。

当烟雾浓度达到预测的等级时，显示面板上将会显示相对应的火灾警报，并可透过继电器来驱动所连接的声光警示设备、火灾受信总机或者是其他的建筑物监控系统。

极早期火灾报警系统极早期火灾报警系统是指在现代化科技尚未发展到今天这个阶段之前，人们在生产、生活、科研等方面所采取的一种火灾预警机制。

随着人类对自然规律的认知日益加深，消防工作逐渐由简单的灭火行为向预防和预警的方向发展，而极早期火灾报警系统就是其中一个比较重要的环节。

在古代，农村地区的民居多采用竹、木等天然材料建造，因此火灾的发生频率非常高。

当一旦发生火灾时，一般情况下是由邻居发现并通知其他居民前来救火，但是这种方式的效率非常低。

于是人们就开始探索一些更加高效的方法，来提高火灾的预防和预警效果。

最早的火灾预警机制是烽火台，这种机制源于古代军事防御，主要是为了预警外敌入侵。

随着时间的推移，人们发现这种方法非常适用于火灾预防和预警。

但是由于烽火台需要消耗大量的人力、物力和财力，很快就被放弃了。

在烽火台的基础上，人们开始发明更加高效的火灾预警机制。

其中最早的是水钟报警系统，主要是利用水钟的积水量来通知居民火源的方向和距离。

这种方法非常方便，但是其使用范围和作用范围都非常有限，只能在小规模的地区内使用。

除了水钟报警系统之外，人们还发明了一种叫做“蜘蛛网”报警系统。

这种系统主要是在房屋外挂上细长的蜘蛛网，在网上加装若干个器物，比如铜钟、铁鼓或是木板等等，这些器物都是与居民平时打交道的工具或日用品。

当有火灾发生时，熏烟会迅速作用于周围的器物，把这些器物碰撞出发出声响，告知居民火源的方向和距离。

虽然蜘蛛网报警系统也有一定的作用，但其效率和可靠性都远不及现代化的火灾预警系统。

在归纳总结上述方法的过程中，人们发现这些方法都有一个共性，就是火源的预警都是通过声音或视觉来实现的。

因此，人们开始思考能否利用更为先进的技术手段来提升火灾预警的效率。

于是，人类社会逐渐进入了现代化消防的阶段。

到了今天，如今的火灾报警系统采用的是高科技和数字化的手段，如感烟、感温探头、温度传感器以及消防声光控制器等。

这些技术手段不仅提高了火灾预警的精准度和速度，而且便于消防工作人员对火灾现场进行实时监控和指挥。
