VESDA极早期火灾报警系统原理资料

VESDA主动式空气采样早期报警系统方案介绍一、系统设计方案符合中华人民共和国之条例及规范包括：《建筑设计防火规范》GBJ16-98《火灾自动报警系统设计规范》GB50116-98《火灾自动报警系统施工及验收规范》GB50117-98《VESDA空气采样烟雾探测系统设计、施工验收技术条件》Q/HYC001-1999建筑平面图二、VESDA通过的论证VESDA产品已通过ISO9002质量体系标准认证，产品的设计均满足国际消防和安全标准，该公司与国际认可组织合作，正根据下列标准进行生产。

NTC：中国SSL：澳大利亚和新西兰（AS1603.8-1996）UL：美国（UL268-1996.12）ULC：加拿大（UL268-1996.12）FM：美国（FM3230-3250，FM3280）LPC：英国（CEA GEI 1-048）AFNOR：法国（NFS61-950）由于VESDA早期烟雾探测系统已得到上述机构的认可，因此我们可在世界各地安装和使用该系统。

三、VESDA设备技术指标：1.系统规格供电电压：18-30V DC 电源功耗：5.7-11W（静态，报警状态时加1.3W）电流消耗：240VmA（报警状态时加50Ma）环境温度：00C-390 C（探测器环境温度）-200C -600C（采样区温度）相对湿度：10-95%（无露点）探测器灵敏度：（0.005-20%obs/m）探测器保护面积：200m2 （最大）采样管网：200M （四报管组合长度，若使用单管时，其长度可达100M）信号输出：30VDC，2A（C型，7个继电器输出）体积：350mmX225mmX125mm（探测器主机）140mmX150mmX90mm（远程显示部件）19“ X3UX4”（ 19”集中显示机架）重量：4kg（带显示和编程模块的主机）1kg（带显示模块的远程显示部件）4kg（不带电池的智能电源）一个VESDA网容纳的最大部件数：2502.VESDA设备主要特点：（1）灵敏度高，探测范围宽VESDA 系列产品，按灵敏度分为三个等级，即：0.01%obs/m/、 0.02%obs/m、 0.005%obs/m 传统的烟感报警器灵敏度为： 20%obs/m因此，该系列产品比目前国内外普通使用的传统烟感报警器的灵敏度高几百倍到千倍。

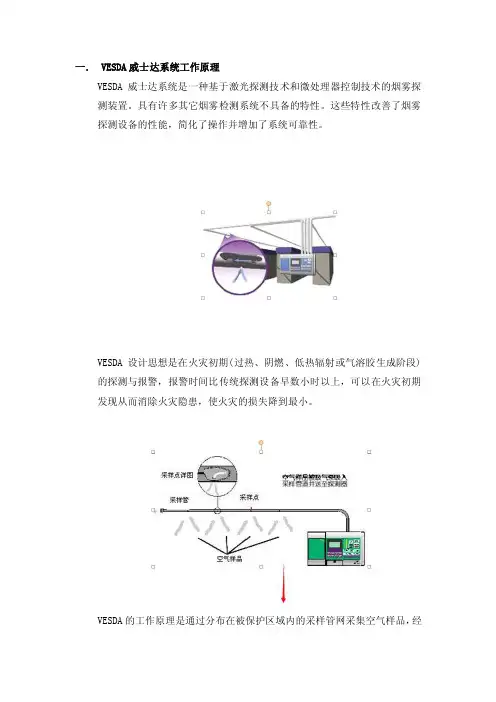

一．VESDA威士达系统工作原理VESDA威士达系统是一种基于激光探测技术和微处理器控制技术的烟雾探测装置。

具有许多其它烟雾检测系统不具备的特性。

这些特性改善了烟雾探测设备的性能，简化了操作并增加了系统可靠性。

VESDA设计思想是在火灾初期(过热、阴燃、低热辐射或气溶胶生成阶段)的探测与报警，报警时间比传统探测设备早数小时以上，可以在火灾初期发现从而消除火灾隐患，使火灾的损失降到最小。

VESDA的工作原理是通过分布在被保护区域内的采样管网采集空气样品，经过一个特殊的过滤装置滤掉灰尘后送至激光探测腔，对空气中因燃烧产生的烟雾微粒进行测定，根据程序分析判断是否有火情产生，进而发出警报。

二．VESDA系统工作特性1．探测方式及工作过程VESDA（Very Early Smoke Detection Apparatus）通过对火灾前兆——烟雾的探测发现火灾隐患。

VESDA系统利用其设备内的吸气泵，通过分布在保护区内的采样管网，连续采集空气样品，经过滤器过滤灰尘后，送至激光探测腔分析。

激光探测腔利用激光散射方式发现空气样品中的异常烟雾颗粒，探测结果经计算后判断是否发生火情，进而报警并发出控制信号，同时储存报警事件及时间。

2．探测能力及报警阈值VESDA系统对烟雾分辨率为0.00075%obs/m。

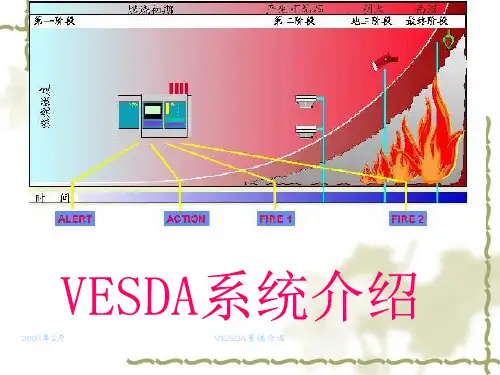

报警阈值设定范围为0.005%~~20%obs/m，四级报警阈值（警告，行动，火警1，火警2），可人工或自动调整，并可区分上下班、周末、节假日等等情况，自动调节报警阈值。

3．报警时间VESDA极高的探测能力使其可在火灾早期酝酿阶段即能发现火灾隐患。

4．采样方式VESDA系统采样方式灵活，根据需要可以分为：★天花板采样采样管网布置在房顶天花板下，通过烟雾自然上升，进行采样探测。

★回风口采样在有空调系统的环境中，采样管布置在回风口处，当烟雾随空气流经回风口时，即可被发现。

VESDA的独特探测方式使其不易受气流影响。

★地板下采样适用于电信机房，计算机机房等地板下多电缆的场所。

VESDA极早期火灾报警系统原理VESDA（Very Early Smoke Detection Apparatus）是一种极早期火灾报警系统，它通过非常敏感的光学传感器来监测空气中微小的烟雾颗粒，从而能够在火灾发生之前的早期识别和报警。

VESDA系统的原理是通过采集空气样本并对其中的烟雾颗粒进行分析，从而可以探测到任何可能的火灾。

1.空气采样：VESDA系统会安装在被保护的区域内，并通过一系列的吸气管道来采集空气样本。

这些管道会布置在房间的各个角落和易燃区域，以确保能够及时地监测到火灾。

2.烟雾分析：采集到的空气样本会进入VESDA系统中的光学传感器单元。

该单元包含了一系列的激光光束和检测器，光束在空气中穿过，并通过光电传感器检测烟雾的存在。

3.烟雾判定：光学传感器通过测量光束的散射和吸收来确定空气中是否存在烟雾颗粒。

如果有烟雾存在，传感器会将其转化为电信号发送给主控制器进行进一步的分析。

4.报警通知：主控制器会对接收到的信号进行处理和分析，并根据预设的设定值来判断是否触发报警。

如果系统判断可能发生火灾，它会发出声音和光线报警信号以提醒人们进行疏散和灭火。

5.系统监控：VESDA系统还具有监控和故障诊断功能，能够实时监测系统的性能和状态。

如果发现任何故障或异常情况，系统会发送警报通知维护人员进行处理和修复。

VESDA极早期火灾报警系统的主要优点是其极高的灵敏度和可靠性。

由于其采用了非常敏感的光学传感器，它能够在火灾发生之前即时发现微小的烟雾颗粒，从而提供了更早的火灾报警。

这对于那些对火灾敏感的场所（如机房、博物馆、医院等）来说尤为重要，可以使人们有更多的时间来采取措施进行疏散和灭火，最大程度地减少火灾带来的损失。

此外，VESDA系统还具有较低的误报率。

它通过分析空气中的烟雾颗粒浓度以及与其他可能的污染物相比较，从而能够更准确地判断是否存在真正的火灾。

这种准确性可以帮助减少因系统误报而引起的不必要的疏散和紧急响应，降低了灾害短期内给人们带来的不便和恐慌。

威士达（VESDA）空气采样早期预警系统特性：主动抽取气样，既克服了被动等待和空气流动的影响，又赢得了时间。

激光探测，敏捷度高，能够探测到不可见烟，在形成火灾之前很长时间提供多级预警。

管网布置灵活，既能够根据实际状况拟定采样点，又能够提供全方面的综合保护。

含有专利保护的独特构造，抗灰尘、抗干扰，避免误报警。

网络功效强，便于集中监控，既能够联成本地网VESDAnet，又能够通过电信公用网络或局域网，实现集中监控。

18000 个历史纪录，方便查找火警和故障因素。

自学习，自适应，自动设立报警阈值。

自清洗系统光学部件，确保系统长久稳定的运行。

概述威士达（VESDA）极早期火灾报警系统是澳大利亚VISION 公司在二十世纪七十年代研制出来的，并快速占领了全球市场。

1998 年，VISION 公司推出了全新产品——VESDA 激光加强型（LaserPLUS）早期烟雾探测系统，使其在空气采样式烟雾探测产品上又向前迈出了大大的一步。

以来，根据市场发展的需要，VISION 公司不停推出新的产品满足顾客的不同需求。

威士达（VESDA）极早期火灾报警系统以其先进的技术和优秀的品质赢得了名誉，坚定了VISION 公司在世界上的领先地位。

威士达（VESDA）通过灵活的管网系统主动抽取空气样品，克服了保护区空气流动的影响；使用激光探测烟雾，含有超高敏捷度，能够探测出火灾发生早期的不可见烟，达成早期预警的目的；威士达（VESDA）采用独创的灰尘过滤技术、识别技术及人工神经网络智能技术鉴别火灾，避免了误报警。

威士达（VESDA）集创新的硬件技术与智能的软件技术于一身，以其独特的原理、卓越的性能，成为当今世界最抱负的极早期火灾探测系统。

主机构成及工作流程威士达（VESDA）主机内有抽气泵、气流传感器、激光探测腔、数据解决板等。

系统在高效抽气泵的作用下，通过伸向保护区的管道网络持续不停地抽取空气样品，气样首先通过过滤器，将灰尘滤掉，然后进入激光探测腔，在探测腔内特定的位置上安装有激光源及接受器，激光源发出的光束照射到空气样品上，如果有烟粒子存在，光束将产生散射，光接受器接受散射的光信号。

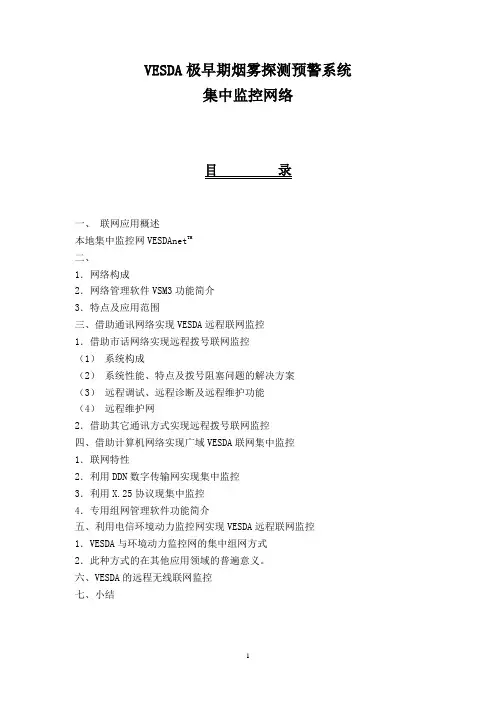

VESDA极早期烟雾探测预警系统集中监控网络目录一、联网应用概述本地集中监控网VESDAnet TM二、1．网络构成2．网络管理软件VSM3功能简介3．特点及应用范围三、借助通讯网络实现VESDA远程联网监控1．借助市话网络实现远程拨号联网监控（1）系统构成（2）系统性能、特点及拨号阻塞问题的解决方案（3）远程调试、远程诊断及远程维护功能（4）远程维护网2．借助其它通讯方式实现远程拨号联网监控四、借助计算机网络实现广域VESDA联网集中监控1．联网特性2．利用DDN数字传输网实现集中监控3．利用X.25协议现集中监控4．专用组网管理软件功能简介五、利用电信环境动力监控网实现VESDA远程联网监控1．VESDA与环境动力监控网的集中组网方式2．此种方式的在其他应用领域的普遍意义。

六、VESDA的远程无线联网监控七、小结一、VESDA极早期火灾探测预警系统集中监控网络应用概述VESDA极早期火灾探测预警系统，作为一种具有全新理念的新一代火灾探测报警设备正在被越来越多的用户所认可。

尤其是在一些特殊的行业及应用环境当中，VESDA正日益成为一种不可替代的技术先进、功能完备的消防报警产品。

VESDA系统采用主动抽气的探测方式、先进的激光分析技术使之对烟雾的探测能力相对于传统探测设备有了极大的提高。

它可在火灾隐患升级之前数小时发现火情，而且不受气流等因素影响，为防止火灾的发生赢得了宝贵时间。

因此，VESDA 系统在那些对火灾防范要求较高的行业有着广泛的应用前景。

然而，VESDA系统在实际的应用当中，往往不仅被要求作为一个独立报警产品，对生命和财产提供安全保障，而且需要对所有安装有VESDA产品的保护目标实施联网集中监控。

例如在电信行业中，有许多通讯机房分布在城市当中不同的位置，如果能够将所有VESDA系统连成网络，统一管理，将对进一步加强火灾的防范工作，增强行业安保部门对所管辖单位火灾预防的监管力度，提高对突发事件的反应能力，降低设备的维护成本等起到重要的作用。

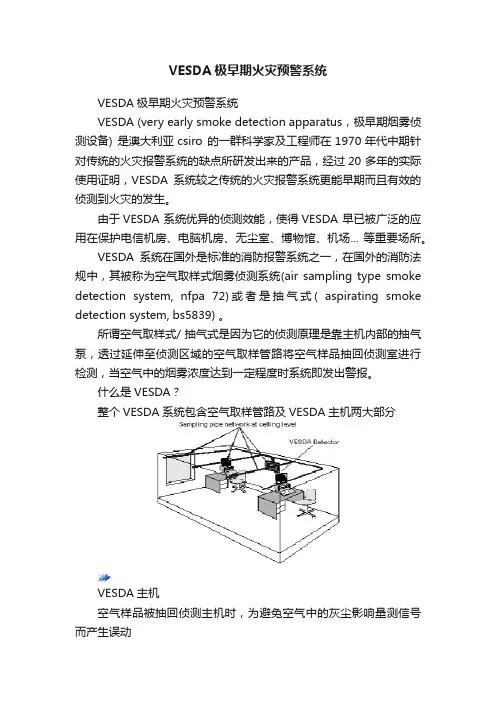

VESDA极早期火灾预警系统VESDA极早期火灾预警系统VESDA (very early smoke detection apparatus，极早期烟雾侦测设备) 是澳大利亚csiro 的一群科学家及工程师在1970年代中期针对传统的火灾报警系统的缺点所研发出来的产品，经过20 多年的实际使用证明，VESDA系统较之传统的火灾报警系统更能早期而且有效的侦测到火灾的发生。

由于VESDA 系统优异的侦测效能，使得VESDA 早已被广泛的应用在保护电信机房、电脑机房、无尘室、博物馆、机场... 等重要场所。

VESDA系统在国外是标准的消防报警系统之一，在国外的消防法规中，其被称为空气取样式烟雾侦测系统(air sampling type smoke detection system, nfpa 72)或者是抽气式( aspirating smoke detection system, bs5839) 。

所谓空气取样式/ 抽气式是因为它的侦测原理是靠主机内部的抽气泵，透过延伸至侦测区域的空气取样管路将空气样品抽回侦测室进行检测，当空气中的烟雾浓度达到一定程度时系统即发出警报。

什么是VESDA？整个VESDA系统包含空气取样管路及VESDA主机两大部分VESDA主机空气样品被抽回侦测主机时，为避免空气中的灰尘影响量测信号而产生误动作，并且造成侦测室的污染，空气样品在进入侦测室(chamber)之前，会先经过一个两阶段滤网(dual stage filter)。

侦测室使用雷射为侦测光源，其侦测原理为光散射方式(light scattering)，亦即当烟雾粒子通过雷射光束时，将会产生散射光。

藉由量测散射光的强弱大小，即可知道烟雾浓度之大小。

侦测室量测的信号被处理之后送至显示面板，在bargraph上显示烟雾浓度大小。

当烟雾浓度达到预测的等级时，显示面板上将会显示相对应的火灾警报，并可透过继电器来驱动所连接的声光警示设备、火灾受信总机或者是其他的建筑物监控系统。

威士达（VESDA）空气采样早期预警系统特性：主动抽取气样，既克服了被动等待和空气流动的影响，又赢得了时间。

激光探测，灵敏度高，可以探测到不可见烟，在形成火灾之前很长时间提供多级预警。

管网布置灵活，既可以根据实际情况确定采样点，又可以提供全面的综合保护。

具有专利保护的独特结构，抗灰尘、抗干扰，避免误报警。

网络功能强，便于集中监控，既可以联成本地网VESDAnet，又可以通过电信公用网络或局域网，实现集中监控。

18000个历史纪录，方便查找火警和故障原因。

自学习，自适应，自动设置报警阈值。

自清洗系统光学部件，保证系统长期稳定的运行。

概述威士达（VESDA）极早期火灾报警系统是澳大利亚VISION公司在二十世纪七十年代研制出来的，并迅速占领了全球市场。

1998年，VISION公司推出了全新产品——VESDA激光加强型（LaserPLUS）早期烟雾探测系统，使其在空气采样式烟雾探测产品上又向前迈出了大大的一步。

2000年以来，根据市场发展的需要，VISION公司不断推出新的产品满足用户的不同需求。

威士达（VESDA）极早期火灾报警系统以其先进的技术和优秀的品质赢得了声誉，坚定了VISION公司在世界上的领先地位。

威士达（VESDA）通过灵活的管网系统主动抽取空气样品，克服了保护区空气流动的影响；使用激光探测烟雾，具有超高灵敏度，能够探测出火灾发生初期的不可见烟，达到早期预警的目的；威士达（VESDA）采用独创的灰尘过滤技术、识别技术及人工神经网络智能技术判别火灾，避免了误报警。

威士达（VESDA）集创新的硬件技术与智能的软件技术于一身，以其独特的原理、卓越的性能，成为当今世界最理想的极早期火灾探测系统。

主机组成及工作流程威士达（VESDA）主机内有抽气泵、气流传感器、激光探测腔、数据处理板等。

系统在高效抽气泵的作用下，通过伸向保护区的管道网络连续不断地抽取空气样品，气样首先经过过滤器，将灰尘滤掉，然后进入激光探测腔，在探测腔内特定的位置上安装有激光源及接收器，激光源发出的光束照射到空气样品上，如果有烟粒子存在，光束将产生散射，光接收器接受散射的光信号。

VESDA主动式空气采样早期报警系统方案介绍一、系统设计方案符合中华人民共和国之条例及规范包括：《建筑设计防火规范》GBJ16-98《火灾自动报警系统设计规范》GB50116-98《火灾自动报警系统施工及验收规范》GB50117-98《VESDA空气采样烟雾探测系统设计、施工验收技术条件》Q/HYC001-1999 建筑平面图二、VESDA通过的论证VESDA产品已通过ISO9002质量体系标准认证，产品的设计均满足国际消防和安全标准，该公司与国际认可组织合作，正根据下列标准进行生产。
