火灾自动报警系统操作火警信息处理方法：当有探测器或手动火灾报警按钮等报警设备报警后，控制器将显示出火警信息（或预警信息），发出火警声，点亮火警（或预警）指示灯，火警继电器动作。
如果主机处于自动状态，将根据预先设定的联运关系启动相应的消防设备。
1、火警发生时主机操作人员根据主机报出的火警信息通知值班保安人员找到报警的具体位置，确认是否真正发生火灾（火灾自动报警系统必须要有专人24小时值班，无关人员不得随意触动，值班人员不得脱岗，认真填写值班记录）；2、如果确认是发生火灾，则应立即执行如下措施：如果主机处于手动状态，可按下红色“火警确认”键，启动火灾现场的警铃设备及广播，通知现场人员进行疏散；向上级汇报或电话报警；通知相关专业人员进行灭火或控制火情；3、如果确认是误报火警，则对主机进行按下“F6”消音，检查误报原因且排除，对主机按下“F2”键，输入密码“0000”，再按下“Enter”键进行复位，使之恢复到正常工作状态。
如果是报警设备损坏，可先将其屏蔽，屏蔽操作如下：记下所要屏蔽的设备回路及编码，按“*”键入主菜单，再按“系统管理”按键进入到系统管理菜单，之后选择所要屏蔽的设备类型的按键（如：回路、模块、探头），进行屏蔽设备菜单后输入信息按“F2”进行屏蔽\解除屏蔽。
主机的故障信息分为两类：总线设备故障和非总线设备故障。
总线设备故障即探测器和模块故障，主要有地址丢失、开路等故障，非总线设备故障指总线故障、主电故障、备电故障、多线故障、网络故障以及系统故障等。
当系统内有故障发生时，主机将报出故障信息，并发出故障声，点亮故障指示灯。
当有主电故障时，系统转成备电供电，控制器面板上主电指示灯灭，备电指示灯点亮，当备电工作至电量不足时，控制器将持续发出故障声（消音功能不起作用），备电工作指示闪亮（此时应立即关闭备电开关）。
故障的一般处理办法：故障发生时，可按消音键（F6）。
如果故障为主电故障（电源较多时，可以单独报出任何一个电源的故障，如01主电故障、03备电故障等），应注意不要使用务电超过8小时。

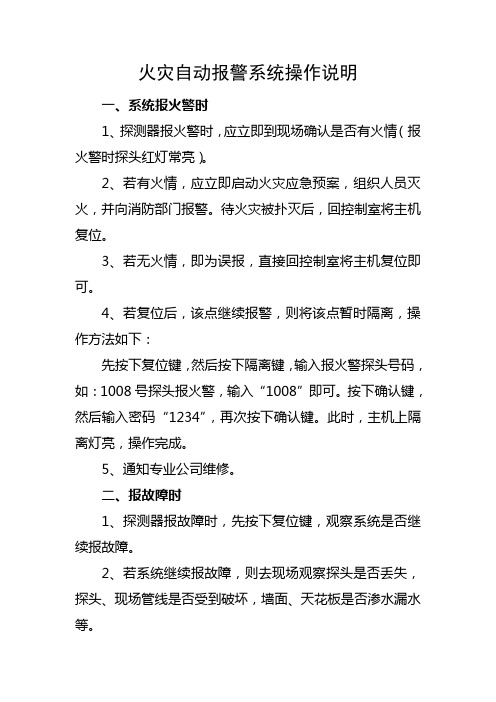

火灾自动报警系统操作说明
一、系统报火警时
1、探测器报火警时，应立即到现场确认是否有火情（报火警时探头红灯常亮）。
2、若有火情，应立即启动火灾应急预案，组织人员灭火，并向消防部门报警。
待火灾被扑灭后，回控制室将主机复位。
3、若无火情，即为误报，直接回控制室将主机复位即可。
4、若复位后，该点继续报警，则将该点暂时隔离，操作方法如下：
先按下复位键，然后按下隔离键，输入报火警探头号码，如：1008号探头报火警，输入“1008”即可。
按下确认键，然后输入密码“1234”，再次按下确认键。
此时，主机上隔离灯亮，操作完成。
5、通知专业公司维修。
二、报故障时
1、探测器报故障时，先按下复位键，观察系统是否继续报故障。
2、若系统继续报故障，则去现场观察探头是否丢失，探头、现场管线是否受到破坏，墙面、天花板是否渗水漏水等。
3、当故障无法消除时，直接将报故障的探头隔离。
4、通知专业公司维修。
第一章火灾自动报警系统操作说明一、我厂火灾报警控制器GS9000采用先进的32位微计算机作为处理核心，具有火灾自动检测及报警、早期故障检测及报警、联动控制、现场编程、系统设置、系统调试和维护、事件记录、复位、自检及手动启停设备等功能。
分别在集控楼集控室、办公楼监控室、输煤楼控制室、脱硫电控楼控制室设置了4台火灾报警控制器，主机为集控楼集控室火灾报警控制器。
二、本系统具有强大的在线帮助功能，因此使用本系统只需记住两方面的内容：一是记住操作密码，二是仔细看操作提示栏（液晶显示底部倒数第2行）的显示内容，多用【F1】帮助功能。
三、面板显示说明1、GS9000面板示意图如下图所示。
图中标明了各功能区域的作用，各指示灯含义及键的作用下面有详细说明。
火警及状态指示灯1.1、火警显示及状态指示灯面板图如上，显示含义如下：☞有预警时，预警灯亮，有火警时火警灯亮；☞有联动时，联动灯亮；☞主电/备电：主电灯亮表示市电供电，备电灯亮表示备电电池供电；☞自动/手动：自动灯亮表示系统处于自动工作状态，手动灯亮则表示系统处于手动工作状态；☞巡检：灯闪亮表示系统巡检和通讯正常；☞故障：灯亮表示系统存有故障存在；☞屏蔽：灯亮表示有地址被屏蔽；☞消音：灯亮表示报警音响被暂停。
1.2、热键、快捷键以及其它键盘的说明F1键～F10键：操作热键，具体功能根据界面不同定义有所不同，参照屏幕提示可方便操作，其作用可分为以下几类：1.3、帮助【F1】。
在几乎所有的操作中按【F1】键你都找到你需要的操作信息。
1.4、移动光标选择不同的功能、位置或状态，按【F5】键左移，按【F6】键右移。
1.5、确认输入的数据或操作，按【F2】键。
1.6、放弃操作、退出或者返回上一级菜单，按【F3】键。
1.7、代表特殊含义的功能键。
如联动编程中的【1】表示一条联动开始、【2】表示联动关系的“或者”等。
1.8、自检【F5】；消音【F6】；火警确认【F7】；火警显示窗（查询）【F8】；动作显示窗（查询）【F9】；故障显示窗（查询）【F10】。
火灾自动报警系统控制器操作说明主机部分一、开机、关机与自检：当调试工作完成后，用户就可以按以下顺序进行操作了；1、打开电源的主备电开关。
2、打开控制器的工作开关。
完成以上操作后，系统自动进行初始化。
初始化完成后进入对运行记录、屏蔽信息、联动公式、声光电源的自动检查状态，自检完毕，控制器对外接探测器和模块进行注册，并显示注册信息。
至此，开机过程结束，系统进入正常监控状态。
3、关机过程按照与开机时相反的顺序关掉各开关即可。
二、设备信息检查：按下设备检查键，屏幕显示注册的回路和连接在控制器上的所有设备的各种信息及编号，按面板上的TAB键转换来查详细的设备信息。
三、信息显示与记录：1、信息显示。
当系统中有火警、反馈、启动、故障、隔离任意一种信息存在时，系统将全屏显示此信息。
系统存在火警时，将在屏幕的最上方持续显示火警信息，并且将控器上的火警灯点亮，同时控制器发出火警声响，并显示那个房间和设备号码，在显示其它信息时和火警信息一样，在查看另一个信息时，按面板上的“窗口切换”键。
2、查看运行记录：按下“记录检查键”系统将显示运行记录信息，每条信息包括记录信息发生的时间、六位编码、类型及内容提要。
3、信息的打印：在查看运行记录时，若当前打印机处于选择打印状态时，可以选中要打印的信息条，按下“确认”键就可以将记录的信息打印出来。
另外，当控制器处于“即时打印”状态时，控制器还可随时将系统中的各种信息打印出来。
四、消音：在发生火警或故障等警报情况下，控制器的扬声器会发出相应的警报声加以提示。
五、火警及故障的处理方法：1、火警的一般处理方法：（1）、探测器报火警时，根据主机报警点找到对应火警位置后立即到现场确认是否有火情。
（2）、若有火情，应立即启动火灾应急预案，组织人员灭火，并向消防部门报警。
待火灾被扑灭后，回控制室将主机复位。
（3）、若无火情，即为误报，直接回控制室将主机复位，同时记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动，并记录；如是出现有规律的误报，请联系售后服务人员解决。

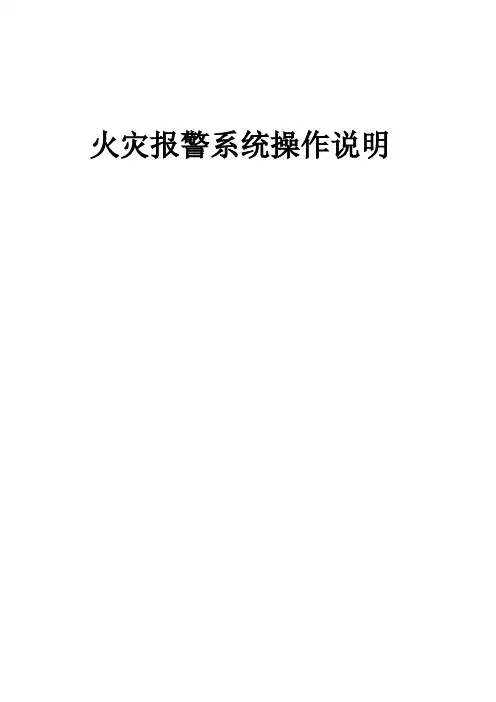

火灾报警系统操作说明
一、出现火灾报警时的操作程序：
当发现火灾报警控制器发出警报时，首先确认是否有火灾发生。
（一）若确认发生火灾时，应立即采取以下措施：
1、利用现场灭火设施进行灭火；
2、立即报告值班主管或管理部主管；
3、启动消防应急预案。
（二）若判断为误报，应采取以下措施：
1、依据火灾报警显示盘所显示内容，迅速检查误报火警部位的环境，判断是否是由于人为或其他因素造成的误报警。
2、如确定是人为因素造成的手动报警，则如下操作：
3
、如确定是烟感探头异常遮挡造成的报警，则如下操作：
码“
59”使控制器恢复正常状态，警报解除。
火灾报警系统操作说明
火灾报警系统操作说明
开机：先打开主电开关再打开备电开关，待报警控制器进入正常工作状态。
火灾控制系统示意图
非联动操作顺序：
手动启动声光报警器：
关机：先关闭备电开关再关闭主电开关，待确定控制器断电方可离开。
注意事项：
1.设备正常运行时，若要临时停电，请将控制器主备电一并关闭，但注意关闭次序。
2.设备内有交流220V部件，请勿擅自打开机壳，以免发生触电危险。
3.设备电源在工作时会发热，因此保持工作环境的良好通风，以免温度过高而损坏设备。
4.非操作人员未经许可，请不要试图拆开设备机柜，不要私自维修，以免发生意外事故或加重设备的损坏程度。
5.机柜机箱钥匙要有值班人员或相关部门领导保管。
可燃气体报警系统操作说明
开机：先打开主电开关再打开备电开关，待报警控制器进入正常工作状态。
可燃气体控制系统示意图
自动状态操作顺序：
1.非联动操作：
2.联动操作：
手动状态操作顺序：
1.非联动操作：
3.控制器面板启动/停止联动：
关机：先关闭备电开关再关闭主电开关，待确定控制器断电方可离开。
注意事项：
1.设备正常运行时，若要临时停电，请将控制器主备电一并关闭，
但注意关闭次序。
2.设备内有交流220V部件，请勿擅自打开机壳，以免发生触电危险。
3.设备电源在工作时会发热，因此保持工作环境的良好通风，以免温度过高而损坏设备。
4.非操作人员未经许可，请不要试图拆开设备机柜，不要私自维修，以免发生意外事故或加重设备的损坏程度。
5.机柜机箱钥匙要有值班人员或相关部门领导保管。
消防主机排故及操作一、消防主机报火警主机报警后，会有相应的联动提示闪烁，说明该设备应该启动。
首先对应编码图，查看大致位置，然后去现场看是否着火，如果是误报就分析原因，查看现场情况，是否灰尘过大，湿度过大，然后大概5分钟后复位，主机进入正常运行状态，如果还报火警，说明现场探测器已经坏了，需要更换探测器，手动报警按钮，消火栓按钮都要手动复位，然后主机才可复位；但是如果现场确定是真的发生火灾，必须立即通知相关人员灭火，同时主机切换自动状态，让它自己启动，火情较大时，拨打119协助灭火。
二、消防主机报故障到现场观看设备是否有巡检（巡检的时候对应设备的红灯在不停闪烁），如果没有巡检并且有大片设备故障，说明线路存在问题，需要查报警线路是否断开;如果在巡检，只需更换对应设备即可，但前提是设备拨码无误。
三、消防主机动作反馈报警⒈水流指示器、压力开关报警，可能是由于管道内水流流动造成压力差所以报警，这个时候就要根据水流指示器的报警位置，查看对应楼层喷淋头是否有漏水或喷洒，如果没有就通知维保公司专业人员过来维修。
⒉信号阀报警，只要将信号阀打开，主机复位，主机就恢复正常，如果还报警就通知维保公司专业人员过来维修。
⒊联动设备有反馈，对应主机上就会显示某某设备有反馈，只需要对应地点将设备关闭，主机也就恢复正常，送风阀和排烟阀关闭，只需要将内六角扳手顺时针扳动现场阀面板上的旋钮即可；电源切断反馈报警，只需要合闸即可，如果以上设备关闭后仍有反馈，就说明该设备的无缘反馈的辅助触点已坏，需通知对应设备厂方维修。
四、主机异常有两种原因造成这一个情况，一是设备本身坏了；二是设备所接的无源触点接地。
五、主机面板操作1．消音当主机由于报警或故障会发出声响，按消音便可使主机静音。
2．复位当主机报警后确定是误报，按复位可使主机进入正常监管状态。
3．启动/停止设备⑴多线模块控制的设备，如风机、泵之类的只需按下多线联动板的启动，便可直接启动设备，按停止则停止设备，有反馈灯亮则说明该设备已经启动（满足以上启动的条件是要求被控设备在自动状态上）。

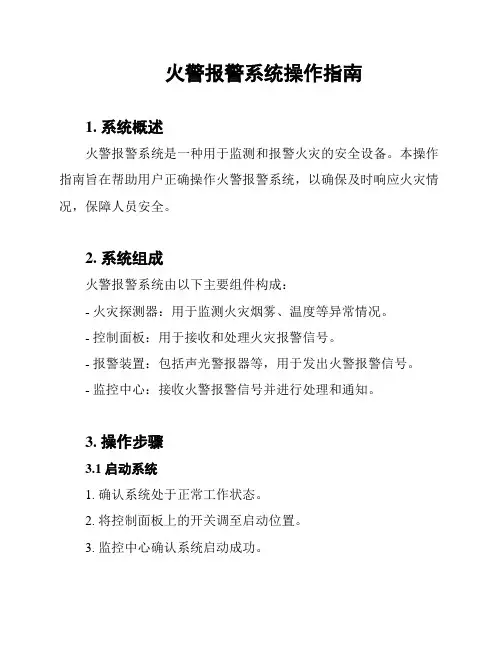

火警报警系统操作指南1. 系统概述火警报警系统是一种用于监测和报警火灾的安全设备。
本操作指南旨在帮助用户正确操作火警报警系统，以确保及时响应火灾情况，保障人员安全。
2. 系统组成火警报警系统由以下主要组件构成：- 火灾探测器：用于监测火灾烟雾、温度等异常情况。
- 控制面板：用于接收和处理火灾报警信号。
- 报警装置：包括声光警报器等，用于发出火警报警信号。
- 监控中心：接收火警报警信号并进行处理和通知。
3. 操作步骤3.1 启动系统1. 确认系统处于正常工作状态。
2. 将控制面板上的开关调至启动位置。
3. 监控中心确认系统启动成功。
3.2 监测火灾1. 当系统启动后，火灾探测器将开始监测环境。
2. 如有火灾或异常情况发生，火灾探测器将发送信号至控制面板。
3.3 火警报警1. 控制面板收到火灾信号后，将启动声光警报器发出火警报警信号。
2. 同时，控制面板将向监控中心发送火灾报警信息。
3.4 撤离指南1. 在火警报警时，人员应立即按照撤离指南进行撤离。
2. 紧急情况下，遵循逃生通道和紧急出口指引，不要使用电梯。
3.5 系统复位1. 在确认火警已得到控制后，操作人员可以进行系统复位。
2. 将控制面板上的开关调至复位位置。
3. 监控中心确认系统复位成功。
4. 维护与保养1. 定期检查火灾探测器的工作状态，确保其正常运行。
2. 定期对系统进行巡检和测试，保证其可靠性。
3. 如发现任何故障或异常情况，应及时维修或更换设备。
以上为火警报警系统操作指南，希望能帮助您正确操作火警报警系统，确保火灾发生时及时响应。
如有任何问题或需要进一步的帮助，请联系相关负责人或技术支持部门。

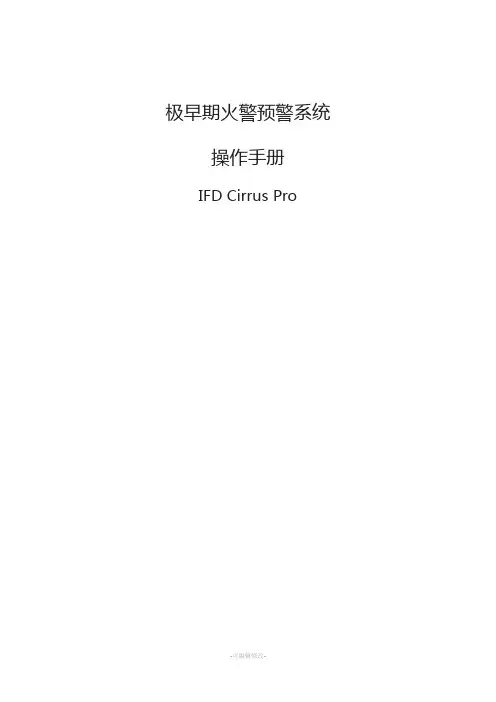

极早期火警预警系统操作手册IFD Cirrus Pro目录第一章一般操作 (1)第二章异常操作 (8)第三章查询 (12)第一節事件检视 (12)第二節历史曲线图 (14)第三節数据库查询 (16)第四節历史数据查询 (16)第五節图面打印 (18)第四章CirrusPro控制器操作 (19)第一節组件选项 (19)第二節灵敏度设定 (20)第三節编辑文字 (21)第四節输入输出设定 (22)第五節管之进气流 (22)第六節保修信息 (23)第七節制造信息 (24)第八節清除事件线图 (25)第九節展示模式 (26)第五章数据设定 (27)第一節树状窗口操作 (27)第一項监控计算机 (28)第二項F-NET (32)第三項区域 (37)第四項CPD(CirrusPro控制器) (41)第二節图片窗口操作 (46)第一項新增 (46)第二項删除 (46)第三項更改属性 (47)第四項CPD位置调整 (47)第六章登入 (49)第七章使用者管理 (50)第一節使用者权限 (51)第二節新增使用者 (51)第三節修改使用者 (52)第四節删除使用者 (53)第一章一般操作进入极早期火警预警系统, 屏幕显示如下：窗口说明：树状窗口极早期火警预警系统之数据为树状结构，以监控计算机图标开始，第二层为区域侦测网络(F-NET) ，每一个区域侦测网络包含区域 (第三层)，每一个区域包含极早期火警预警控制器(CPD) (最后一层)。
树状显示窗口如下： 图控树状窗口 图片窗口 讯息窗口 CPD 状态窗口图示说明：监控计算机区域侦测网络(F-NET)区域极早期火警预警控制器(CPD)讯息窗口依CPD的状态显示该异常CPD之相关讯息。
图片窗口显示目前选定区域图片。
在树状窗口节点上按下鼠标左键, 即可快速切换至该区域或极早期火警预警控制器图片。
鼠标光标图标说明：鼠标游标在图面上移动时之图示。
当鼠标游标在图面时按下鼠标左键时之图标，此时移动鼠标可拖曳图面。
极早期火警预警系统操作手册IFD Cirrus Pro目录第一章一般操作 (1)第二章异常操作 (7)第三章查询 (10)第一節事件检视 (10)第二節历史曲线图 (12)第三節数据库查询 (13)第四節历史数据查询 (14)第五節图面打印 (15)第四章CirrusPro控制器操作 (17)第一節组件选项 (17)第二節灵敏度设定 (18)第三節编辑文字 (18)第四節输入输出设定 (19)第五節管之进气流 (20)第六節保修信息 (20)第七節制造信息 (21)第八節清除事件线图 (22)第九節展示模式 (22)第五章数据设定 (23)第一節树状窗口操作 (23)第一項监控计算机 (24)第二項F-NET (27)第三項区域 (32)第四項CPD(CirrusPro控制器) (35)第二節图片窗口操作 (38)第一項新增 (38)第二項删除 (38)第三項更改属性 (39)第四項CPD位置调整 (39)第六章登入 (41)第七章使用者管理 (42)第一節使用者权限 (42)第二節新增使用者 (43)第三節修改使用者 (43)第四節删除使用者 (44)第一章一般操作进入极早期火警预警系统, 屏幕显示如下：窗口说明：树状窗口极早期火警预警系统之数据为树状结构，以监控计算机图标开始，第二层为区域侦测网络(F-NET)，每一个区域侦测网络包含区域(第三层)，每一个区域包含极早期火警预警控制器(CPD)(最后一层)。
树状显示窗口如下：图控树状窗口图片窗口讯息窗口CPD 状态窗口图示说明：监控计算机区域侦测网络(F-NET)区域极早期火警预警控制器(CPD)讯息窗口依CPD的状态显示该异常CPD之相关讯息。
图片窗口显示目前选定区域图片。
在树状窗口节点上按下鼠标左键, 即可快速切换至该区域或极早期火警预警控制器图片。
鼠标光标图标说明：鼠标游标在图面上移动时之图示。
当鼠标游标在图面时按下鼠标左键时之图标，此时移动鼠标可拖曳图面。
当鼠标游标移动在区域侦测网络或区域图标位置上时之图标，此时按下鼠标左键可立即切换至该F-NET或区域之图面上。
当鼠标游标移动在极早期火警预警控制器图标位置上时之图标, 并显示相关讯息于此图标上方。
CPD状态窗口显示目前选定CPD极早期控制器之实时曲线及火警故障状态。
工具列图示说明：使用者注销，注销后对于有权限的操作(例如：复归)，则须从新再登入。
进入极早期火警预警系统数据设定。
按下图标右边之箭头选单按钮可开启数据设定选单如下：选单说明：储存设定数据将目前之设定储存。
另存设定数据将目前之设定储存至另一个档案中。
加载设定数据自另一个数据库档案加载设定数据。
备份历史数据手动备份历史资料。
备份历史数据设定历史数据备份设定。
使用者设定设定使用者，按下此选单系统会开始另一使用者窗口，操作部份请参阅使用者设定章节。
进入极早期火警预警系统数据查询，按下此工具钮将开启查询选单如下：选单说明：事件检视查询极早期控制器之历史事件。
历史曲线图查询极早期控制器之历史曲线。
数据库查询查询极早期火警预警系统设定数据库。
历史数据查询查询历史异常数据。
图面打印极早期火警预警系统怖点图面打印，按下此选单后，系统显示打印机选择窗口如下：可选择打印本页或全部，按下打印即可将怖点的图面打印。
欲执行CirrusPro相关操作，按下此工具钮将开启CirrusPro选单如下：选单说明：组件选项设定CirrusPro控制器之组件选项，例如：警笛、Mux Interface 等。
灵敏度设定设定CirrusPro控制器之警报灵敏度。
编辑文字设定CirrusPro控制器之侦测器文字、警报文字及取样管文字。
输入输出设定设定CirrusPro控制器之输入及警报输出动作之设定。
管之进气流设定CirrusPro控制器取样管之进气流。
保修信息查询CirrusPro控制器之保修信息。
制造信息查询CirrusPro控制器之制造信息。
清除事件线图清除CirrusPro控制器之历史曲线记录。
展示模式设定或取消CirrusPro控制器进入展示模式。
显示上一控制器或区域图片。
显示下一控制器或区域图片。
显示上一CPD图片。
显示下一CPD图片。
是否循环显示火警图面。
放大显示图片。
缩小显示图片。
以最适合目前图片窗口之大小显示。
异常发生时，按下此工具钮可静音极早期火警预警系统至及送出认知静音所联机之控制器。
复归极早期火警预警系统及所联机之控制器。
结束极早期火警预警系统。
第二章异常操作当系统侦测到火警或故障之异常时, 系统动作如下： 图片窗口立即切换至该CPD 之区域图片, 并以红色框标示出火警之CPD ，橙色框标示出预警之CPD ，黄色框标示出故障之CPD ，淡蓝色框标示出监视之CPD 。
图控树状窗口 以红色框标示出火警之CPD ，橙色框标示出预警之CPD ，黄色框标示出故障之CPD ，淡蓝色框标示出监视之CPD 。
异常表列窗口 依异常发生之顺序，显示所有异常之CPD 。
讯息窗口依CPD 的状态显示该异常CPD 之相关讯息。
屏幕显示如下：操作图控树状窗口异常表列窗口图片窗口讯息窗口CPD 状态窗口图控树状窗口移动鼠标至欲显示之CPD按下鼠标左键即可切换图片至此CPD所属之图片。
异常表列窗口以鼠标在此窗口之项目上快击左键二次，可立即切换图片窗口至该CPD 对应之区域图片及讯息窗口至该CPD之相关讯息。
对于未连结之CPD，若欲忽略该CPD，则将鼠标移至该未连结之CPD上，按下鼠标右键，系统显示：按下“忽略”即可。
表列内之图示表示：未设定之CPD。
火警或预警之CPD。
故障之CPD。
监视之CPD。
CPD状态窗口显示目前选定CPD极早期控制器之实时曲线及火警故障状态。
实时曲线显示实时显示选定之CirrusPro控制器各取样管之Gain值及区线，取样管之数量依对选定之CirrusPro控制器侦测的之数量显示。
火警故障状态显示火警故障状态显示选定之CirrusPro控制器之目前火警故障状态。
工具列图示说明：显示上一异常控制器或区域图片。
显示下一异常控制器或区域图片。
显示上一异常CPD图片。
显示下一异常CPD图片。
是否循环显示火警图面。
图面上之鼠标操作与前一章所述之一般操作相同。
第三章查询按下工具列上的钮，屏幕上显示选单如下：系统提供数据库查询、历史数据查询及图面打印查询功能。
第一節事件检视在查询下拉选单中选择进入事件检视，画面显示如下：画面说明：CPD-NET下拉选单按下CPD-NE T可选择CPD联机，每一个联机支持32台CPD控制器。
CPD 编号输入欲检视之CPD编号。
操作时系统显示与CirrusPro控制器联机窗口：同步时间视CirrusPro控制器之事件数据多寡而定。
依目前查询之条件查询CirrusPro控制器之事件数据。
依目前查询之打印数据至打印机。
结束事件检视。
第二節历史曲线图在查询下拉选单中选择进入历史曲线图，画面显示如下：画面说明：CPD-NET下拉选单按下CPD-NE T可选择CPD联机，每一个联机支持32台CPD控制器。
CPD 编号输入欲检视之CPD编号。
日期选择钮，按下系统显示如下之日历供使用者选择。
选择欲查询之管编号。
同步极早期火警预警系统与CirrusPro控制器之历史曲线数据，进入此操作时系统显示与CirrusPro控制器联机窗口：同步时间视CirrusPro控制器之历史曲线数据多寡而定。
依目前查询之条件查询CirrusPro控制器之历史曲线数据数据。
打印目前查询到之历史曲线数据至打印机。
结束历史曲线数据。
第三節数据库查询在查询下拉选单中选择进入数据库查询，画面显示如下：画面说明：控制器下拉选单按下控制器下拉式选单可选择单一控制器数据显示或全部之控制器数据显示。
选择查询区域数据。
选择查询CPD数据。
第四節历史数据查询在查询下拉选单中选择进入历史数据查询, 画面显示如下：日期选择钮，按下系统显示如下之日历供使用者选择。
依选定之查询范围查询火警数据。
依选定之查询范围查询异常数据。
依选定之查询范围查询操作数据。
依选定之查询范围查询所有数据。
依选定之查询范围及查询条件查询。
打印列表中之数据。
第五節图面打印为方便怖点图面之校对或保存，极早期火警预警系统提供怖点图面打印功能。
在工具列按下查询按钮后，选择，屏幕显示打印机选择对话盒如下：打印所有控制器及区域之图面。
打印目前控制器或区域之图面。
打印。
第四章CirrusPro控制器操作按下工具列上的钮，屏幕上显示选单如下：系统提供CirrusPro控制器之操作为组件选项、灵敏度设定、编辑文字、输入输出设定、管之进气流、保修信息、制造信息、清除事件线图及展示模式功能。
所有对CirrusPro控制器之操作在按下后便立即变更此CirrusPro控制器之设定。
第一節组件选项在CirrusPro下拉选单中选择进入CirrusPro控制器之组件选项设定, 画面显示如下：相关CirrusPro控制器之组件选项设定说明请参阅CirrusPro控制器之设定手册。
第二節灵敏度设定在CirrusPro下拉选单中选择进入CirrusPro控制器之组件选项设定, 画面显示如下：按下可设定各取样管警报锁定之选项，画面如下：相关CirrusPro控制器之灵敏度设定说明请参阅CirrusPro控制器之设定手册。
第三節编辑文字在CirrusPro下拉选单中选择进入CirrusPro控制器之组件选项设定, 画面显示如下：输入欲改变之CirrusPro控制器之侦测器文字、警报文字及取样管文字后，按下进行设定或按下放弃设定。
第四節输入输出设定在CirrusPro下拉选单中选择进入CirrusPro控制器之组件选项设定, 画面显示如下：相关CirrusPro控制器之输入输出设定说明请参阅CirrusPro控制器之设定手册。
第五節管之进气流在CirrusPro下拉选单中选择进入CirrusPro控制器取样管之进气流设定, 画面显示如下：相关CirrusPro控制器之管之进气流设定说明请参阅CirrusPro控制器之设定手册。
第六節保修信息在CirrusPro下拉选单中选择查询CirrusPro控制器之保修信息, 画面显示如下：相关CirrusPro控制器之保修信息说明请参阅CirrusPro控制器之设定手册。
第七節制造信息在CirrusPro下拉选单中选择查询CirrusPro控制器之制造信息, 画面显示如下：相关CirrusPro控制器之制造信息说明请参阅CirrusPro控制器之设定手册。
第八節清除事件线图欲清除CirrusPro控制器之历史曲线记录，在CirrusPro下拉选单中选择进入清除CirrusPro控制器之历史曲线记录, 画面显示如下：执行完毕画面显示如下：第九節展示模式在CirrusPro下拉选单中选择即可设定或取消CirrusPro控制器进入展示模式。
