网络课程结构力学作业

解：1. 依次去掉二元体。

2. 扩展地基： { [ [ I ，II]， III] IV } 3、结论：整个体系几何不变，并且没有多余约束。

题2、解：1.将地基作为刚片I ，刚架中间的T 型杆部分BCE 为刚片II ，如图（b)所示。

由于连接两刚片I ，II 的三根链杆交于一点O ，不满足两刚片规则，故为瞬变体系。

2.将折杆AB 作为刚片，如图所示。

则三铰A 、B 、O 共线，不满足三刚片规则，仍为瞬变体系。

(b)(C)题3、(b)解： 把杆AB 与EF 看作刚片I 和II ，它们之间用了四根链杆连接，由两刚片规则为几何不变体系，有一个多余约束。

再分析其与地基之间，由两刚片规则，仍为几何不变系。

结论：几何不变体系，但有一个多余约束。

第二章 静定结构的内力计算 题1、解:1.求支座反力：14KN/m4KNA2.绘内力图：193.校核内力图：由内力图特征和结点、杆件平衡。

37k N28k N4kN19k NN DEDAN题2、解:1.求支座反力：80kN 80kNH 2.绘弯矩图:120由M 图可知：对称结构作用正对称荷载，弯矩图正对称。

题3、提示：1、求支座反力：2、判断零杆和已知轴力杆：3、求其余各杆轴力： 第三章 静定结构的位移计算题1、解：1.建立虚设状态，如图：2.分别求两种状态各杆轴力：3.由公式计算位移：题2、解：1）画实际状态弯矩图： 2）建立虚设状态并作其弯矩图：题3、第四章力法题1、第五章位移法题1、第六章力矩分配法题1、题2、第七章影响线题1、题2解：第八章结构的动力计算题1、题2、题3、第九章矩阵位移法题1、题2、题3、。

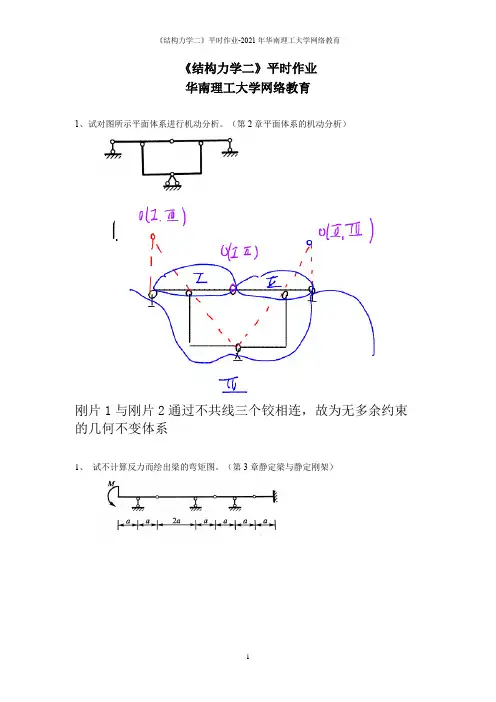

《结构力学二》平时作业华南理工大学网络教育1、试对图所示平面体系进行机动分析。

（第2章平面体系的机动分析）刚片1与刚片2通过不共线三个铰相连，故为无多余约束的几何不变体系1、试不计算反力而绘出梁的弯矩图。

（第3章静定梁与静定刚架）2、 作图所示结构的M 图,并求a 杆的轴力。

q=20kN/m 。

（第3章静定梁与静定刚架）q解：正对称，取半结构3、 图所示抛物线三铰拱的轴线方程为24()fy x l x l =-，试求截面K 的内力。

（第4章静定拱）4、试用截面法计算图示桁架中指定杆件的内力。

（第5章静定平面桁架）5、作图所示结构的M图，并求链杆的轴力。

（第5章静定平面桁架）6、图所示简支刚架支座B下沉b，试求C点水平位移。

（第6章结构位移计算）7、 图所示结构的支座B 发生了水平位移30mm a =（向右），40mm b =（向下），0.1rad ϕ=。

已知各杆的46400cm I =，210GPa E =。

试：（a ）作M 图；（b ）求D 点竖向位移及F 点水平位移。

（第7章力法）8、用力法计算，并绘图示结构的M图。

EI=常数。

（第7章力法）9、用力法计算图示结构，作其M图。

EI=常数。

（第7章力法）l10、用位移法计算图所示结构，并作M 图。

EI =常数。

（第8章位移法）q11、已知图示结构B 点的转角ϕB EI =6411/()，各杆EI =常数,作M 图。

P=8kN,q=12kN/m 。

（第8章位移法）12、试用位移法计算刚架，绘制弯矩图。

E=常数。

（第8章位移法）13、试用力矩分配法计算图示刚架，并绘制M图所示。

E=常数。

（第9章渐近法）14、用力矩分配法计算并作图示结构M 图所示。

EI =常数。

（第9章渐近法）615、试作图示伸臂梁LRB C SC B SB SB F M F M F F 、、、、和影响线。

（第11章影响线及其应用）。

北交《结构力学》在线作业一-0003试卷总分:100 得分:0一、单选题(共15 道试题,共30 分)1.机动法作静定梁影响线应用的原理为（）。

A.变形条件B.虚功原理C.平衡条件D.叠加原理正确答案:B2.传递系数与（）有关。

A.近端的支承条件B.远端的支承条件C.杆件的线刚度D.B+C正确答案:B3.A.AB.BC.CD.D正确答案:B4.静定结构在支座移动时，会产生（）。

A.内力B.应力C.刚体位移D.变形正确答案:C5.A.AB.BC.CD.D正确答案:D6.A.AB.BC.CD.D正确答案:B7.A.AB.BC.CD.D正确答案:B8.力法方程是沿基本未知量方向的（）。

A.力的平衡方程B.位移为零方程C.位移协调方程D.力的平衡及位移为零方程正确答案:C9.A.AB.BC.CD.D正确答案:B10.A.AB.BC.CD.D正确答案:B11.A.AB.BC.CD.D正确答案:D12.A.AB.BC.CD.D正确答案:A13.力矩分配法是以（）为基础的渐近法。

A.力法B.位移法C.迭代法D.力法与位移法的联合正确答案:B14.A.AB.BC.CD.D正确答案:C15.移动荷载的定义是（）。

A.大小、方向、作用位置随时间改变的荷载B.大小不变、方向及作用位置随时间改变的荷载C.方向不变，大小及作用位置随时间改变的荷载D.大小、方向不变，作用位置随时间改变的荷载正确答案:B二、多选题(共20 道试题,共40 分)1.用无剪力分配法计算时，结构中的杆件应该是（）。

A.无侧移的杆B.剪力静定杆C.梁式杆D.链杆正确答案:AB2.关于位移法基本未知量，下列叙述正确的有（）。

A.铰处弯矩为零，故铰处角位移不作为基本未知量（因为非独立量）B.弯曲刚度无穷大杆件两端的转角不需作为基本未知量，当柱子平行且承受水平荷载作用时，结点处不产生转动，即结点转角为零C.静定部分可由平衡条件求出其内力，故该部分结点处的角位移和线位移不需作为基本未知量D.可将原结构改变为铰结体系，用附加链杆方法使该铰结体系成为几何不变体系时，所加链杆数目即为结点线位移未知数目正确答案:ABCD3.支座移动对静定结构不会产生（）。

联结三个刚片的铰结点，相当的约束个数为：2个； 3个； 4个；4aa66367337db72. 图示体系为：A. 几何不变无多余约束；B. 几何不变有多余约束；C. 几何常变；D. 几何瞬变。

3. 图示体系为：A.几 何不变无多余约束；B. 几 何 不 变 有 多 余 约 束；C. 几 何 常 变D. 几 何 瞬 变 。

?4aa66367337db74.图 示， 体 系 是:A. 无 多 余 联 系 的 几 何 不 变 体 系；B. 有 多 余 联 系 的 几 何 不 变 体 系；C. 几 何 可 变 体 系D. 瞬 变 体 系 。

)D. 答题:D.（已提交）4aa66367337db7答题:D.（已提交）A. B. 答题: D.（已提交）4aa66367337db7C. ED.（已提交）5. 图示体系为几何不变体系，且其多余联系数目为 A. 1 ; B. 2 ; C. 3 ； C. * D.（已提交）6.图示体系内部几何组成分析的正确结论是A. 几 何不变且有 两个 多余联系；B. 几 何不变且有 一个 多余联系；C. 几 何不变且无 多余 联系；D. 几 何瞬变体系 （O:）D.（已提交）7.图示体系的几何组成为A.几何不变，无多余约束；B. 几何不变，有多余约束；C. 瞬变体系；D. 常变体系D.（已提交）8. 图示体系的几何组成为答题:4aa66367337db7D. 4。

'■答题：I D答题:4aa66367337db7C答题:4aa66367337db7 A. 几何不变，无多余约束；B. 几何不变，有多余约束；C. 瞬变体系；D. 常变体系。

4aa66367337db7答题:「A9.在图示体系中，A. 5、6、9 ；B. 5、6、7 ；C. 3、6、8 ；D. 1、6、7 oA.视为多余联系的D.（已提交）根链杆应是D.（已提交）10. 图示体系是几何不变体系。

4aa66367337db7F答题: 错.（已提交）11. 图示体系按三刚片法则分析，）三铰共线，故为几何瞬变体系。

结构力学_在线作业」一,判断（每题5分，共20道小题，总分值100分）1.图（a）对称结构可简化为图（b）结构来计算。

（）（5分）正确答案您的答案是正确回答正确展开2.图示对称刚架，在反对称荷载作用下，半边结构图（C）所示。

（）（5分）正确答案您的答案是错误回答正确展开3.图示简支斜梁，在荷载P作用下，若改变B支座链杆方向，则梁的内力将是M、N 不变，Q改变。

（）（5分）正确答案您的答案是错误回答正确展开4.计算图示桁架中指定杆件内力，各杆EA=常数，N2= P/2o（）（5分）正确答案您的答案是正确回答正确展开5.图（a）所示桁架结构可选用图（b）所示的体系作为力法基本体系。

（）（5分）正确答案您的答案是正确回答正确展开图示对称结构，EI=常数;较简便的力法基本结构如图所示。

（）由对称性覆=0（5分）正确答案您的答案是正确回答正确展开6.图示结构中杆AC由于加热伸长了A则杆AB的变形是0。

（）（5分）正确答案您的答案是正确回答正确展开7.图示结构EI=常数，求K点的竖向位移时，由图乘法得:八用（1/EI）x y四。

（）⑨1（5分）正确答案您的答案是错误回答正确展开8.图示体系的几何组成为几何不变，无多余联系。

（）（5分）正确答案您的答案是正确回答正确展开9.图示为一刚架的力法基本体系，E=常数。

其司2为EI/8。

（）2 -lOkNAn（5分）正确答案您的答案是错误回答正确展开10.图示刚架，EI=常数，B点的竖向位移（I）为Pl/ （6EI）。

（）*4（5分）正确答案您的答案是错误回答正确展开（5分）正确答案您的答案是错误回答正确展开/ 1120 I-- --------------------------- ---------- - ---- *4^ ------------ *-1 （5分）正确答案您的答案是正确回答正确展开11.图示简支斜梁，在荷载P 作用下，若改变B 支座链杆方向，则梁的内力将是M 不变，Q 、N 改变。

结构力学在线作业二1. 引言结构力学是土木工程领域中一门重要的学科，它研究物体在外力作用下的力学行为。

本文主要介绍结构力学在线作业二的内容。

2. 问题描述在线作业二主要涉及以下问题：2.1. 悬臂梁的计算有一个悬臂梁，长为L，截面面积为A，弹性模量为E。

求解以下问题：•悬臂梁在端点受到的力、弯曲力和剪力分别是多少？•悬臂梁的最大弯矩是多少？2.2. 杆的轴向变形计算有一个杆长为L，截面积为A，弹性模量为E。

求解以下问题：•杆在两端受到的力是多少？•杆的伸长量是多少？•杆的轴向应变是多少？3. 解决方法为了解决上述问题，我们可以使用结构力学中的公式和理论知识。

具体的解决方法如下：3.1. 悬臂梁的计算方法悬臂梁是一种常见的结构，在计算其受力情况时，可以使用以下公式：•力：根据受力平衡条件，可以得到悬臂梁的端点受力。

•弯曲力：使用弯曲力-剪力曲线的关系，可以得到悬臂梁上任意一点的弯曲力。

•剪力：使用剪力-剪力曲线的关系，可以得到悬臂梁上任意一点的剪力。

•最大弯矩：通过对弯曲力求导数并令导数为零，可以求得弯曲力的最大值，即悬臂梁的最大弯矩。

3.2. 杆的轴向变形计算方法杆的轴向变形计算需要使用以下公式和理论知识：•力：根据受力平衡条件，可以得到杆的两端受力。

•伸长量：使用胡克定律，可以得到杆的伸长量。

•轴向应变：使用应变-应力关系，可以得到杆的轴向应变。

4. 计算实例为了更好地理解解决方法，我们进行以下计算实例：4.1. 悬臂梁计算实例已知悬臂梁的长度L=5m，截面面积A=0.1m^2，弹性模量E=200GPa。

根据悬臂梁的计算方法，我们可以得到以下结果：•端点受力为0N，弯曲力为0N，剪力为0N。

•最大弯矩为0N*m。

4.2. 杆的轴向变形计算实例已知杆的长度L=3m，截面面积A=0.05m^2，弹性模量E=100GPa。

根据杆的轴向变形计算方法，我们可以得到以下结果：•两端受力为0N。

•伸长量为0m。

结构力学(一)·平时作业2020春华南理工大学网络教育答案1.叙述结构力学在实际工程领域中的作用。

答：建筑物、构筑物或其他工程对象中支承和传递荷载而起骨架作用的部分称为工程结构。

例如，房屋建筑中由基础、柱、剪力墙梁、板及其他构件组成的结构体系，水工建筑物中的大坝和闻门，公路和铁路桥梁、隧道和涵洞，飞机、汽车中的受力骨架等，都是工程结构的典型例子。

2.简单列举平面体系机动分析的基本方法，并举例说明其中一种方法的使用方法。

答：平面体系机动分析的基本方法：几何不变体系、几何可变体系。

几何不变体系：三刚片规则、二元体规则、两刚片规则。

两刚片规则：两个钢片用一个铰和一个不通过该铰的链杆连接，组成几何不变体系。

几种常用的分析途径（1）去掉二元体，将体系化简单，然后再分析。

（2）如上部体系与基础用满足要求的三个约束相联可去掉基础，只分析上部。

（3）当体系杆件数较多时，将刚片选得分散些，用链杆组成的虚铰相连，而不用单铰相连。

（4）由一基本刚片开始，逐步增加二元体，扩大刚片的范围，将体系归结为两个刚片或三个刚片相连，再用规则判定。

（5）由基础开始逐件组装。

（6）刚片的等效代换：在不改变刚片与周围的连结方式的前提下，可以改变它的大小、形状及内部组成。

即用一个等效(与外部连结等效)刚片代替它。

3.举例说明利用结点法和截面法计算静定桁架内力的基本步骤。

答：以静定桁架为例：结点法是以结点为隔离体,一次求得两个未知力（单杆）；截面法通常截取的隔离体包含两个节点及以上,以此可求得3个未知力（单杆）.结点法用通常来求所有杆内力,一般从两个未知力杆结点开始,而截面法通常用来求指定杆内力.结点法：（1）求支座反力；（2）依次截取各结点，画出受力图，由平衡条件求其未知轴力。

截面法：（1）求反力（同静定梁）；（2）作截面（用平截面，也可用曲截面）截断桁架，取隔离体；（3）①选取矩心，列力矩平衡方程（力矩法）；②列投影方程（投影法）；（4）解方程。

结构力学1：[论述题]简答题1、简述刚架内力计算步骤。

答：（1）求支座反力。

简单刚架可由三个整体平衡方程求出支座反力，三铰刚架及主从刚架等，一般要利用整体平衡和局部平衡求支座反力。

（2）求控制截面的内力。

控制截面一般选在支承点、结点、集中荷载作用点、分布荷载不连续点。

控制截面把刚架划分成受力简单的区段。

运用截面法或直接由截面一边的外力求出控制截面的内力值。

（3）根据每区段内的荷载情况，利用"零平斜弯”及叠加法作出弯矩图。

作刚架Q、N图有两种方法，一是通过求控制截面的内力作出；另一种方法是首先作出M 图；然后取杆件为分离体，建立矩平衡方程，由杆端弯矩求杆端剪力；最后取结点为分离体，利用投影平衡由杆端剪力求杆端轴力。

当刚架构造较复杂（如有斜杆），计算内力较麻烦事，采用第二种方法。

（4）结点处有不同的杆端截面。

各截面上的内力用该杆两端字母作为下标来表示，并把该端字母列在前面。

（5）注意结点的平衡条件。

2、简述计算结构位移的目的。

答：(1) 验算结构的刚度。

校核结构的位移是否超过允许限值，以防止构件和结构产生过大的变形而影响结构的正常使用。

(2) 为超静定结构的内力分析打基础。

超静定结构的计算要同时满足平衡条件和变形连续条件。

(3) 结构制作、施工过程中也常需先知道结构的位移。

3、如何确定位移法基本未知量。

答：（1）在刚结点处加上刚臂。

（2）在结点会发生线位移的方向上加上链杆。

（3）附加刚臂与附加链杆数目的总和即为基本未知量数目。

确定线位移的方法（1）由两个已知不动点所引出的不共线的两杆交点也是不动点。

（2）把刚架所有的刚结点（包括固定支座）都改为铰结点，如此体系是一个几何可变体系，则使它变为几何不变体系所需添加的链杆数目即等于原结构的线位移数目。

4、简述力法的基本思路。

答：力法的基本思路：将超静定结构的计算转化为静定结构的计算，首先选择基本结构和基本体系，然后利用基本体系与原结构之间在多余约束方向的位移一致性和变形叠加列出力法典型方程，最后求出多余未知力和原结构的内力。

吉大《结构力学》在线作业一、简介本文档是吉大《结构力学》课程的在线作业，详细介绍了该门课程的背景和要求。

同时，本文档还提供了解题的方法和参考答案，供学生们参考使用。

二、背景《结构力学》是一门重要的工程力学课程，主要研究结构在受力作用下的变形与破坏问题。

在现代工程领域中，结构力学是设计和分析各种建筑和机械结构的基础。

掌握结构力学的基本原理和方法，对于工程师和科研人员来说至关重要。

三、作业要求本次《结构力学》在线作业共包含5道题目，涉及杆件力学、弯矩和剪力图的计算等内容。

要求学生结合课堂所学知识，用适当的理论和方法解答题目，并使用计算机软件辅助计算。

作业要求如下：1.每道题目都要求给出详细的解题步骤和推导过程；2.题目要求使用计算机软件辅助计算的，要给出计算过程和结果；3.作业提交时，须将思路和结果写入Markdown文档中，并附上相应的计算截图。

四、解题方法1. 杆件力学题解法：杆件力学题目通常涉及杆件的受力分析和应力计算。

我们需要根据受力平衡条件和应力分布规律，分析杆件的受力状态，并计算相应的应力值。

解题时需要注意以下几点：•给定材料的弹性模量和截面形状；•杆件所受外力和边界条件；•选择适当的受力分析方法，如平衡方程、应力分布规律等；•列出受力平衡方程或应力计算公式；•进行数字计算和单位换算。

2. 弯矩和剪力图计算方法：弯矩和剪力图是结构力学中常用的图形表示方法，用于描述结构在受力作用下的内力分布情况。

计算弯矩和剪力图的方法有以下几种：•静力平衡法：根据结构的受力平衡条件，通过受力分析计算出各个截面的弯矩和剪力；•弯矩图和剪力图的积分法：通过截面和杆件的静力平衡条件，将整个结构的受力平衡方程积分得到弯矩和剪力的函数表达式。

五、参考答案以下是吉大《结构力学》在线作业的参考答案：1.题目：一根悬臂梁，长度为L，截面形状为矩形，宽度为b，高度为h。

悬臂梁受到一个集中力F作用在悬臂端点上，请计算悬臂梁中心处的弯矩和剪力。

结构力学网上作业题第一章 绪论一、填空1、杆件；板壳；实体；杆件2、从实际出发；分清主次，略去细节3、滚轴支座；铰支座；定向支座；固定支座4、相对移动；相对转动；力；力矩5、相对移动；相对转动；力；力矩6、平面杆件结构；空间杆件结构；静定结构；超静定结构7、恒载；活载；固定荷载；移动荷载8、静力荷载；动力荷载；集中荷载；分布荷载第二章 平面体系的几何组成分析一、填空1、几何不变；无，有2、材料应变；几何形状和位置；0≤W3、1-n ；32-n4、-125、-36、-10 二、选择1、A2、B3、A4、A5、A6、A7、D 三、判断1、×2、×3、√4、×5、√6、×7、√ 四、计算分析题 （一）1、取刚片AB与基础为研究对象，两者通过不交于一点的三根链杆1、2、3相联，构成扩大基础Ⅰ。

2、取扩大基础Ⅰ与刚片BC为研究对象，两者通过铰B和不通过该铰的链杆4相联，构成扩大基础Ⅱ。

3、取扩大基础Ⅱ与刚片CD为研究对象，两者通过铰C和不通过该铰的链杆5相联，构成扩大基础Ⅲ。

结论：该体系为无多余约束的几何不变体系。

（二）1、取刚片AB与基础为研究对象，两者通过不交于一点的三根链杆1、2、3相联，构成扩大基础Ⅰ。

2、取扩大基础Ⅰ与刚片CD为研究对象，两者通过不交于一点的三根链杆BC、4、5相联，构成扩大基础Ⅱ。

结论：该体系为无多余约束的几何不变体系。

（三）试分析图示体系的几何组成，要求有分析过程。

1、将铰结三角形ADF与铰结三角形BEG看作扩大刚片Ⅰ、Ⅱ。

2、取扩大刚片Ⅰ、Ⅱ为研究对象，两者通过铰C和不通过该铰的链杆DE相联，构成扩大刚片ACBED。

3、取扩大刚片ACBED与基础为研究对象，两者通过不交于一点的三根链杆相联，扩大刚片ACBED 被固定于基础之上。

结论：该体系为无多余约束的几何不变体系。

（四）试分析图示体系的几何组成，要求有分析过程。

DCD C1、将铰结三角形ADE 与铰结三角形BCF 看作扩大刚片Ⅰ、Ⅱ。

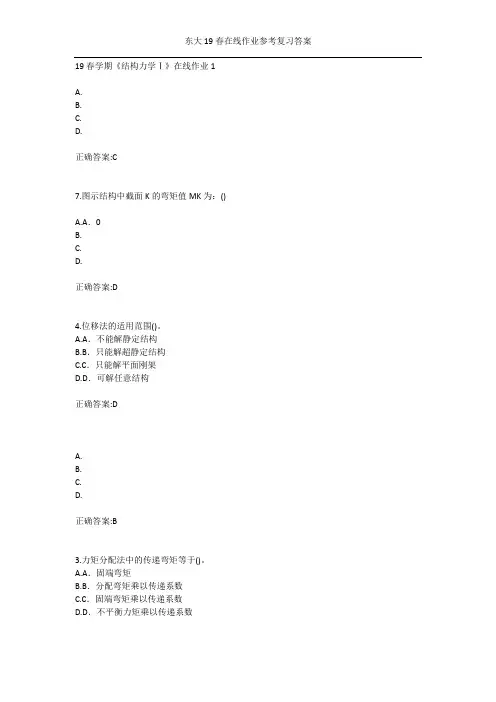

19春学期《结构力学Ⅰ》在线作业1A.B.C.D.正确答案:C7.图示结构中截面K的弯矩值MK为：()A.A．0B.C.D.正确答案:D4.位移法的适用范围()。

A.A．不能解静定结构B.B．只能解超静定结构C.C．只能解平面刚架D.D．可解任意结构正确答案:DA.B.C.D.正确答案:B3.力矩分配法中的传递弯矩等于()。

A.A．固端弯矩B.B．分配弯矩乘以传递系数C.C．固端弯矩乘以传递系数D.D．不平衡力矩乘以传递系数正确答案:BA.B.C.D.正确答案:D1.位移法典型方程中的系数是()。

A.A．单位位移引起的杆端力或杆端弯矩B.E．单位位移引起的附加联系的反力或反力矩C.c．单位荷载引起的杆端力或杆端弯矩D.D．单位荷载引起的附加联系的反力或反力矩正确答案:B8.等截面直杆的转角位移方程是表示单跨超静定梁()A.A．荷载、杆端位移等外因与杆端力之间的关系B.R．荷载与杆端位移之间的关系C.c．荷载与杆端力之间的关系D.D．杆端位移与杆端力之间的关系正确答案:AA.A．P＝1在A点时．截面K的剪力；B.B.P＝1在B点时，截面B的剪力C.C.P＝l在K点时，截面K的剪力；D.D.P＝l在K点时，截面B的剪力，正确答案:CA.A弯矩短相同，剪力不同B.B弯矩相向，轴力不同C.C弯矩不同，剪力相同D.D弯矩不同，轴力不同正确答案:B10.若载荷仅作用于多跨静定梁的基本部分，则附属部分内力为零（）A.错误B.正确正确答案:BA.错误B.正确正确答案:BA.错误B.正确正确答案:BA.错误B.正确正确答案:BA.错误B.正确正确答案:B7.对于静定结构，没有内力就没有变形（）A.错误B.正确正确答案:B3.图示铰结体系是无多余约束的几何不变体系A.错误B.正确正确答案:B3.图示桁架中杆1的轴力为P。

()A.错误B.正确正确答案:A2.力法方程的物理意义是多余未知力作用点沿力方向的平衡条件方程（）A.错误B.正确正确答案:A5.图中所示结构的弯矩是正确的A.错误B.正确正确答案:A19春学期《结构力学Ⅰ》在线作业22.图示结构中截面K的剪力值QK为：()A.A．0B.B.3qlC.C.3ql/2D.D.—3ql/4正确答案:AA.C.D.正确答案:D4.在力矩分配法的计算中，，当放松某个结点时，其余结点所处状态为()。

(一) 单选题1.图示结构在移动荷载载作用下，Ｄ支座的最大弯矩为（）。

(A)(B)(C)(D)参考答案：(B)2.图示结构，受集中荷载系作用，则对应于的最不利荷载是（）。

(A) 集中荷载中10kN力位于C截面；(B) 集中荷载中6kN力位于C截面；(C) 集中荷载中4kN力位于C截面；(D) 集中荷载中6kN力与10kN力对称布置C截面两侧；参考答案：(B)3. 图（a）所示结构，下列影响线不正确的是（）。

(A) A (B) B (C) C (D) D参考答案：(A)4.当单位集中力偶在ＡＢ之间移动时，图示简支梁Ｋ截面的弯矩影响线正确的是（）。

(A) A (B) B (C) C (D) D参考答案：(D)5. 单元在图示两种坐标系中的劲度矩阵相比（）。

(A) 完全相同(B) 第2、4行（列）等值异号(C) 第3、4行（列）等值异号(D) 第2、3、4、6行（列）等值异号参考答案：(A)6. 图示跨度为60m的简支梁，承受均布荷载，可动均布活荷载以及集中荷载。

则距左支座为15m处的Ｃ截面上的最大及最小剪力是（）。

(A)(B)(C)(D)参考答案：(B)7. 图（a）所示伸臂梁，Ｂ支座左侧的影响线正确的是（）。

(A) A (B) B (C) C (D) D参考答案：(A)8. 图示外伸梁，当单位荷载在AB之间移动时，则下列影响线完全正确的是（）。

(A) A (B) B (C) C (D) D参考答案：(A)9. 考虑各杆件轴向变形，图示结构若用边界条件先处理法，结构劲度矩阵（全存储）的容量为（）。

(A) 1515(B) 1010(C) 1212(D) 99参考答案：(B)10. 图示结构，单位竖向荷载在CD上移动时，下面影响线不正确的是（）。

(A) A (B) B (C) C (D) D参考答案：(D)11.和分别为单元在局部坐标系和整体坐标系下的单元杆端力列阵，为坐标转换矩阵，则正确的表达式为（）。

西南大学网络教育《结构力学》在线作业答案1：[论述题]1、（本题10分）作图示结构的弯矩图。

各杆EI相同，为常数。

图参考答案：先对右下铰支座取整体矩平衡方程求得左上活动铰支座反力为0，再对整体竖向投影平衡求得右下铰支座竖向反力为0；再取右下直杆作为隔离体可求出右下铰支座水平反力为m/l（向右），回到整体水平投影平衡求出左下活动铰支座反力为m/l（向左）。

反力求出后，即可绘出弯矩图如图所示。

图2：[填空题]2、（本题3分）力矩分配法适用于计算无结点超静定刚架。

参考答案：线位移3：[单选题]7、（本题3分）对称结构在对称荷载作用下，内力图为反对称的是A：弯矩图B：剪力图C：轴力图D：弯矩图和剪力图参考答案：B4：[填空题]1、（本题5分）图示梁截面C的弯矩M C = （以下侧受拉为正）图参考答案：F P a5：[判断题]4、(本小题2分)静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。

参考答案：错误6：[判断题]3、(本小题 2分)在温度变化与支座移动因素作用下静定与超静定结构都有内力。

参考答案：错误7：[判断题]1、(本小题2分)在竖向均布荷载作用下，三铰拱的合理轴线为圆弧线。

参考答案：错误8：[论述题]2、（本小题10分）试对下图所示体系进行几何组成分析。

参考答案：结论：无多余约束的几何不变体系。

9：[单选题]1、(本小题3分）力法的基本未知量是A：结点角位移和线位移B：多余约束力C：广义位移D：广义力参考答案：B10：[单选题]2、（本小题3分）静定结构有温度变化时A：无变形，无位移，无内力B：有变形，有位移．无内力C：有变形．有位移，有内力D：无变形．有位移，无内力参考答案：B11：[判断题]2、(本小题2分)几何可变体系在任何荷载作用下都不能平衡。

参考答案：错误12：[判断题]5、(本小题2分) 按虚荷载原理所建立的虚功方程等价于几何方程。

参考答案：正确13：[单选题]3、（本小题3分）变形体虚功原理A：只适用于静定结构B：只适用于线弹性体C：只适用于超静定结构D：适用于任何变形体系参考答案：D14：[单选题]4、（本小题3分）由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将A：产生内力B：不产生内力C：产生内力和位移D：不产生内力和位移参考答案：B15：[单选题]5、（本小题3分）常用的杆件结构类型包括A：梁、拱、排架等B：梁、拱、刚架等C：梁、拱、悬索结构等D：梁、刚架、悬索结构等参考答案：B16：[单选题]6、（本题3分）图示计算简图是图A：为无多余约束的几何不变体系。

结构力学_在线作业一总共30题共100分一. 单选题（共20题,共80分）1. 图示桁架结构中内力为零的杆件的数目（包括支座连杆）为（）。

（4分）A.9个B.10个C.11个D.12个2. 已知图a中A端转角,则图b中中梁的B端弯矩及A端转角为（）。

（4分）A.B.C.D.3. 图示桁架结构中杆1的轴力为（）。

（4分）A.Fa/4B.#NAME?C.#NAME?D.Fa/24. 图示结构杆1的轴力（以拉为正）为（）。

A.0B.C.D.5. 图示梁受外力偶作用，其正确的弯矩图形状应为（）。

（4分）A.图aB.图bC.图cD.图d6. 图示桁架结点A处水平位移不等于零的有（）。

A.7. 图示各体系中，几何不变且无多余约束的体系是（）。

（4分）A.图aB.图bC.图cD.图d8. 图示结构中K截面的剪力为（）。

（4分）A.#NAME?B.#NAME?C.0D.F9. C点水平位移为（）。

（4分）A.（）B.（）C.（）D.010. 图示体系的几何组成是（）。

（4分）A.无多余约束的几何不变体系B.几何可变体系C.有多余约束的几何不变体系D.瞬变体系11. 对比图（a）、（b）所示同一结构两种外因作用情况下C点的挠度和弯矩，下面结论成立的是（）。

（4分）A.相等，相等。

B.相等，不相等。

C.不相等，相等。

D.，均不相等。

12. 图中各杆E值相同，三铰刚架D点的角位移为(顺时针为正)（）。

（4分）A.B.C.D.A.前者用于求位移，后者用于求未知力B.前者用于求未知力，后者用于求位移C.前者外力总虚功等于0，后者外力总虚功等于总虚变形功D.前者外力总虚功不等于0，后者外力总虚功等于总虚变形功14. 图示同一结构的两个受力与变形状态,则在下列关系中正确的是（）。

（4分）A.B.C.D.15. 图示体系的几何组成是（）。

（4A.无多余约束的几何不变体系B.几何可变体系C.有多余约束的几何不变体系D.瞬变体系16. 图示体系的几何组成是（）。

构造力学专升本阶段性作业1总分:100分得分:0分一、单选题1. 力法典型方程物理意义是_____。

(6分)(A) 构造平衡条件(B) 构造变形协调条件参照答案:B2. 右图所示刚架中支座反力为_____。

(6分)(B)参照答案:B3. 对右图所示单跨超静定梁,支座A产生逆时针转角,支座B产生竖直沉降,若取简支梁为其基本构造,则力法方程为_____。

(6分)(A)参照答案:A4. 用力法解图4所示构造未知量个数为_____。

(6分)(C) 9(D) 12参照答案:C5. 图示构造用力法计算时,不能选作基本构造是_____。

(6分)(C)参照答案:C6. 图示持续梁用力法求解时,简便基本构造是_____。

(6分)(D) 将A支座改为固定铰支座,B处改为完全铰参照答案:D二、判断题1. 力法基本体系必要是静定。

(6分) ( X )2. 对图中a图所示桁架用力法计算时,取图b作为基本体系(杆AB被去掉),则其典型方程为:。

(6分) ( X )3. 力法方程中,主系数恒为正,副系数可为正、负或零。

(6分) ( √)4. n次超静定构造,任意去掉n个多余约束均可作为力法基本构造。

(6分) ( X )5. 用力法解超静定构造时,只能采用多余约束力作为基本未知量。

(6分) ( X )6. 图示构造用力法求解时,可选切断杆件2、4后体系作为基本构造。

(6分) ( X )7. 图a所示构造,取b为力法基本构造,则其力法方程为。

(6分) ( X )8. 图示构造为对称桁架,各杆EA,l相似,。

(6分) ( X )三、填空题1. 力法方程就其性质而言,属于___(1)___ 方程。

(6分)(1). 参照答案: 位移2. 力法方程各项物理意义是___(2)___ ,整个方程物理意义是___(3)___ 。

(5分)(1). 参照答案: 位移(2). 参照答案: 各未知力方向位移与原构造位移一致3. 图式构造超静定次数为___(4)___ 。

一、单选（本大题共36小题，每小题1分，共36分）1.图示体系的几何组成是（A）A.瞬变B.几何不变，无多余约束C.常变D.几何不变，有多余约束2.图示结构，截面B的弯矩为（B）A.B.C.D.3.图示刚架承受大小相等、方向相反、在同一条直线上的荷载F，则杆CD的C端的剪力为（D）A.B.C.D.04.机动法做静定结构内力影响线的依据是（D）A.变形体的虚功原理B.刚体体系的虚力原理C.变形体的虚位移原理D.刚体体系的虚位移原理5.两端固定的等截面直杆在跨中受一集中力作用，则其固端弯矩（C）A.B.C.D.6.叠加原理只对线弹性体适用，以下哪项不是线弹性体的基本假设（C）A.位移与荷载之间满足胡克定律B.结构体是连续的C.结构内力与变形与加载次序有关D.结构体为小变形7.在竖向均布荷载作用下，三铰拱的合理拱轴线是（B）A.悬链线B.二次抛物线C.三次抛物线D.半圆8.在竖向均布荷载作用下，悬臂等截面梁的最大位移为（A）A.B.C.D.9.力矩分配法中的传递系数只与杆件远端的支座约束有关，当远端为固定支座时，，传递系数为（B）A.0B.1/2C.-1D.110.下图结构为（D）体系A.几何不变，无多余联系；B.几何不变，有多余联系；C.瞬变；D.常变11.下图有几个多余约束（C）A.0B.1C.2D.312.在推导转角位移方程时，考虑了下列变形的影响：AA.弯曲变形；B.弯曲与剪切变形；C.弯曲与轴向变形；D.弯曲、剪切和轴向变形。

13.在位移法中，将铰接端的角位移、滑动支承端的线位移作为基本未知量：CA.绝对不可；B.一定条件下可以；C.可以，但不必；D.必须。

14.求解1支座处的支座反力DA.FB.0C.2FD.F/215.根据转角位移方程：AA.已知杆端位移就一定能够确定杆端力；B.在没有刚体位移时，已知杆端位移才能确定杆端力；C.已知杆端力就可以确定杆端位移；D.即使已知刚体位移，知道了杆端力也不能唯一确定杆端位移。
