楼板、梁、楼梯支模解析
- 格式：doc
- 大小：748.00 KB
- 文档页数：10
下载文档原格式
合集下载
现浇板式楼梯和梁式楼梯课件-PPT
2.梁式楼梯 在楼梯斜板侧面设置斜梁，斜梁两端支承在横梯梁上，
横梯梁支承在梯间墙上或柱上，就构成了梁式楼梯。 特点：梯段较长时比较经济，但支模及施工都比板式楼梯 复杂，外观也显得笨重。
3.剪刀式楼梯和螺旋式楼梯 如图c为剪刀式楼梯，整个楼梯由主体结构的边梁上挑
出，其优点是首层休息平台和踏步下的空间可以较好的利 用，外形美观轻巧。缺点是受力复杂。
现浇板式楼梯和梁式楼梯
重点
板式楼梯、梁式楼梯传力机理
难点
板式楼梯、梁式楼梯的区别
§8.3 钢筋混凝土楼梯
8.3.1 钢筋砼楼梯的类型
楼梯是房屋的竖向通道，一般由梯段、平台、栏杆 组成，平面布置，梯段踏步尺寸以及栏杆等由建筑设计 确定。
按所用材料分为木楼梯、钢楼梯和钢筋砼楼梯。 按施工方法分为现浇整体式楼梯和预制装配式楼梯。 按构件受力不同分为板式楼梯、梁式楼梯、剪刀式（悬 挑式）楼梯和螺旋式楼梯。
○5 内 力 计 算 ：7 . 3 . 2 b 图 所 示 的 简 支 斜 板 可 简 化 为 7 . 3 . 2 c
图 所 示 的 水 平 板 计 算 ，计 算 跨 度 按 斜 板 的 水 平 投 影 长 度 取 值 ， 斜板自重可化作沿斜板的水平投影长度上的均布荷载。
由 结 构 力 学 可 知 ，简 支 斜 板（ 梁 ）在 竖 向 均 布 荷 载 下（ 沿 水平投影长度）的最大弯距与相应的简支水平梁的最大弯矩 是相等的，即：
台 梁 对 梯 段 板 有 一 定 的 弹 性 约 束 作 用 ， 计 算 时 平台梁横截两侧荷载不同，因此平台梁受有一定的扭距作用，一般不需计算，但应适当增加配箍量。 最 大 弯 矩 可
缺点：斜板较厚，当跨度较大时，材料用量较多。
取 ： 悬臂式楼梯应以一个楼梯段为计算单元进行抗倾覆验算。
建筑木工支楼梯工程量计算方法图文详解
建筑木工支楼梯工程量计算方法图文详解现今在实际施工现场，均采用现浇方式施工，无论是工业还是民用建筑的楼梯施工对现场的施工人员要求技术较高。
本篇文章是针对现场木工怎样准确快速的配置楼梯模板的一个指导。
知识解析楼梯踏步的高与宽构成的直角三角形，与楼梯底板和其水平投影所构成的直角三角形是相似三角形。
每个踏步的坡度比例和坡度系数就是楼梯底板和其水平投影的坡度比例和坡度系数。
如图（楼梯剖面图一）所示。
楼梯剖面图一（一）基本公式（1）踏步高=150mm 踏步宽=300mm（2）由勾股定理可得出踏步斜边长为：=335.41mm （3）坡度比例=短边/长边=150/300=0.5（4）坡度系数=斜边/长边=335/300=1.118楼梯剖面图二（二）楼梯基础梁里侧模板的计算外侧模板高度为450mm，里侧模板高度（CF）=外侧模板高度-AC（楼梯剖面图二)所示。
AC=AB+BCAE=300-240=60mmAB=60×0.5=30mmBC=80×1.118=90mmAC=30+90=120mm里侧模板高(CF)=450-120=330mm楼梯剖面图三(三)基础梁与平台梁第一跑里侧模板的计算（楼梯剖面图三）CD=AD-ACAD=500mmAC=AB+BCAB=150mmBC=80×1.118=90mmCD=500-150-90=260mm楼梯剖面图四（四）平台梁第一跑与第二跑里侧模板的计算（楼梯剖面图四）CD=BD-BCBD=500mmBC=80×1.118=90mmCD=500-90=410mm（五）楼梯基础梁和第一个平台梁连接底模板长度计算（可参照楼梯剖面图一）底模长度=底模水平投影长度*坡度系数底模水平投影长度=2700-240-30-30=2400mm(30为模板厚度)底模长度=2400×1.118=2683mm（六）楼梯侧模（俗称楼梯帮高）计算（楼梯剖面图五）AC=AB+BCBC=80mmAB=150÷1.118=134mmAC=134+80=214mm（七）附加介绍楼梯支模适用工具之：三角板制作制作出的三角板，在楼梯支模尤其分踏步的时候，作用很大，可以取代水平尺，制作也很简单，被普遍使用。

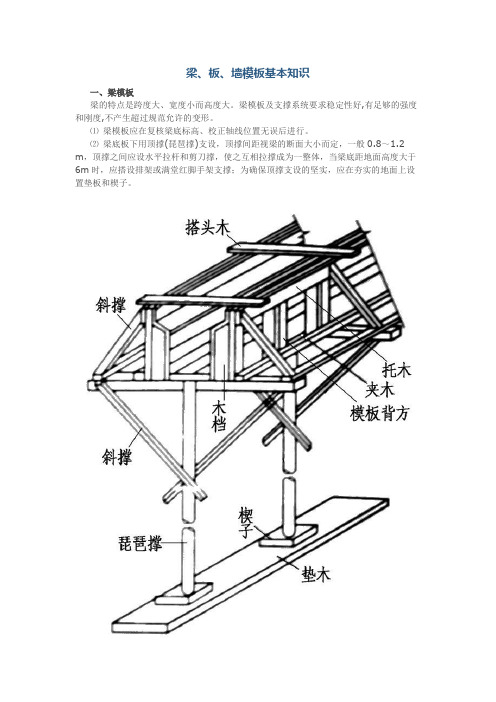

梁、板、墙模板基本知识
梁、板、墙模板基本知识一、梁模板梁的特点是跨度大、宽度小而高度大。
梁模板及支撑系统要求稳定性好,有足够的强度和刚度,不产生超过规范允许的变形。
⑴梁模板应在复核梁底标高、校正轴线位置无误后进行。
⑵梁底板下用顶撑(琵琶撑)支设，顶撑间距视梁的断面大小而定，一般0.8～1.2m，顶撑之间应设水平拉杆和剪刀撑，使之互相拉撑成为一整体，当梁底距地面高度大于6m时，应搭设排架或满堂红脚手架支撑；为确保顶撑支设的坚实，应在夯实的地面上设置垫板和楔子。
T形梁支模⑶梁侧模下方应设置夹木，将梁侧模与底模板夹紧，并钉牢在顶撑上。
梁侧模上口设置托木，托木的固定可上拉(上口对拉)或下撑(撑于顶撑上)，梁高度≥700mm时，应在梁中部另加斜撑或对拉螺栓固定。
有斜撑的梁模板⑷当梁的跨度≥4m时，梁模板的跨中要起拱，起拱高度为梁跨度的1～3‰。
大梁模板的支设二、板模板板模板一般面积大而厚度不大，板模板及支撑系统要保证能承受砼自重和施工荷载，保证板不变形、不下垂。
⑴底层地面应夯实，底层和楼层立柱应垫通长脚手板，多层支架时，上下层支柱应在同一竖向中心线上。
⑵模板铺设方向从四周或墙、梁连接处向中央铺设。
⑶为方便拆模，木模板宜在两端及接头处钉牢，中间尽量不钉或少钉。
⑷阳台、挑檐模板必须撑牢拉紧，防止向外倾覆、确保安全。
桁架支设楼板模板用定型钢模板支设楼板模板⑸楼板跨度大于4m时，模板的跨中要起拱，起拱高度为板跨度的1～3‰。
⑹肋形楼盖模板一般应先支梁、墙模板，然后将桁架或搁栅按设计要求支设在梁侧模通长的横档(托木)上，调平固定后再铺设楼板模板。
肋形楼盖的木模板支模肋形楼盖模板的支模三、墙模板⑴根据边线先立一侧模板并临时支撑固定，待墙体钢筋绑扎完后，再立另一侧模板。
⑵墙体模板的对拉螺栓要设置内撑式套管(防水砼除外)，一是确保对拉螺栓重复使用，二可控制墙体厚度。
⑶预留门窗洞口的模板应有锥度，安装牢固，既不变形，又易于拆除。
墙体模板安装⑷墙体模板高度较大时，应留出一侧模板分段支设，不能分段支设时，应在浇筑的一侧留设门子板，留设方法同柱模板，门子板的水平间距一般为2.5m。
4-2楼梯的结构形式
• 栏板式 栏板材料常采用砖、钢丝网水泥抹灰、 钢筋混凝土等。
• 混合式
混合式是指空花式和栏板式两种栏杆 形式的组合，其栏杆竖杆常采用钢材或不 锈钢等材料，其栏板部分常采用轻质美观 材料制作。
扶手栏杆实例
木扶手
塑料扶手 常见扶手断面形式与尺寸
重庆大学建筑城规学院 建筑技术研究所绘制
室外台阶构造
• 台阶尺度 台阶处于室外，踏步宽度比楼梯大一些。 其踏步高（h）一般在100－150mm左右，踏 步宽（b）在300－400mm左右。平台深度一 般不应小于1000mm，平台需做3％左右的排 水坡度，以利雨水排除。公共建筑主要出入口 处的台阶每级不超过150mm高，踏面宽度选 择在350～400mm左右或更宽；医院及运输 港的台阶常选择100mm左右的踢面高和 400mm左右的踏面深，以方便病人及负重的 旅客行走。
螺旋楼梯
楼梯的细部构造
一、踏步
• 因为楼梯是有高差的通道，而且在火灾 等灾害发生时往往是疏散逃生的唯一通 道，所以踏面材料必须防滑，而且在平 台和踏步的前缘都要安装防滑条。
固定防滑复合材料（左二图）
石材铲口防滑（右二图）
金属防滑条（左图）
轧花钢板踏步板（右图）
二、楼梯扶手、栏杆
●扶手高度一般为自踏面前缘以上0.90m。 室外楼梯，特别是消防楼梯的扶手高度应 不小于1.10m。住宅楼梯栏杆水平段的长 度超过500mm时，其高度必须不低于 1.05m。
小型构件装配式楼梯的种类:
1、梁承式 预制踏步板搁置在斜梁上，斜梁搁 置在平台梁上，平台梁搁置在楼梯间墙 上。 2、墙承式 预制踏步板直接搁置在两侧墙上。 （没有斜梁) 3、悬挑式 预制踏步板一端砌在楼梯间的侧 墙内，另一端悬挑。
楼梯支模计算及放线方法
０． ４ ６ １ ． １ ０ ０７ ０． ５ ６ １ ． １ ４６ｌ
０ ． ４ ７
０ ． ６ ６
１ ． １ ９ ８２
１ ． ２ ０ ３７
１ ． １ ０ ４９ ０ ． ５ ７ １ ． １ ５ ｌ ０ ０ ． ６ ７
０． ４ ８ ０． ４ ９
１ ． １ Ｏ ９２ ０ ． ５ ８ １ ． １ ５ ６ ０ ０ ． ６ ８ １ ． １ ｌ ３６ ０， ５ ９ １ ． １ ６ｌｌ
０ ． ６ ９ １ ． ２ １ ４ ９ １ ２ ２ ０６
０ ． ５ Ｏ １ ． １ １ ８Ｏ ０ ． ６ ０ １ ． １ ６６ ２ ０ ． ７ ０
厚度 ；ｈ为踏步高度 ；ｈ 为斜梯板厚 度。 ２） 上 跑内帮高度 ：
ｈ￣ ￣ Ａ ｚ ＝Ｈ＋ｔ －ｈ １
（ ２ ） 通 过楼梯 剖面图掌 握楼梯 的类型 及其结构形式 （ 梁式 、 板式 ） ； 楼梯梯段数；
步级数 （ 比平面步数 多一个 ） 、踏步 的高度
尺寸 ；地面 、平台面 、楼面的标 高尺寸及它 们之间的相互关 系。
平台梁帮板分为内外两块 ， 靠近踏步面
的称为内帮 ，另一面靠平台板称为外帮 。
尺寸 ，确保放线质量符合设计 要求 ， 以免出
现纰漏造成返工。
四 、施 工 须 知
根据已经 掌握 的施工 图具体尺寸 ，先用
●模 板 空 间
耧梯支模计算及放线方法
口 张 海 光
本文结合实 际工 作经验 ，介绍楼梯支模
二 、模板尺寸计算
１ ． 计算梯板坡 度
ｉ ＝ ｈ ／ ｂ
计算及放线 的基本方法 ，希望在施工现场对 广大 工人 朋友 的工作 有所 帮助 ，具 体做 法
楼梯—钢筋混凝土楼梯构造(建筑构造)
（b）无平台梁 图2 现浇钢筋混凝土板式楼梯
二、梁板式楼梯
梁板式楼梯的楼梯段由踏步板和斜梁组成，踏步板把 荷载传给斜梁，斜梁两端支承在平台梁上。
楼梯荷载的传力 过程为： 荷载→踏步板→斜梁 →平台梁→楼梯间墙。
图3 现浇钢筋混凝土板式楼梯
⒈明步（正梁式梯段）
斜梁一般设两根， 位于踏步板两侧的下 部，这时踏步外露。
现浇钢筋混凝土楼梯构造
现浇式钢筋混凝土楼梯：把楼梯段和平台整体浇筑在 一起的楼梯。
特点：消耗模板量大，施工工序多，施工速度慢，但 整体性好、刚度大、有利于抗震。
现浇式钢筋混凝土楼梯按结构形式不同，分为板式楼 梯和梁板式楼梯。
一、板式楼梯
板式楼梯是把楼梯段看作一块斜放的板， 它通常由 梯段板、平台梁、平台板组成。
⒉暗步（反梁式梯段）
斜梁位于踏步板 两侧的上部，这时踏 步被斜梁包在里面。
（a）明步楼梯
（b）暗步楼梯
图4 明步楼梯和暗步楼梯
⒊仅一根斜梁
单梁式楼梯受力较复杂，但外形轻巧、美观， 多用于对建筑空间造型有较高要求时。
（a）梯段一侧设斜梁 （b）梯段两侧设斜梁 图5 单梁楼梯楼梯
（c）梯段中间设斜梁
楼梯荷载的传力过程为：荷载→踏步板→梯段板→平 台梁→墙或柱。
楼梯板分为有平 台梁和无平台梁两种情 况。
图1 板平台 梁上，平台梁之间的水平 距离为楼梯段的跨度。
⒉无平台梁的板式楼梯
（a）有平台梁
将楼梯段和平台板组合 成一块折板，这时的跨度为 楼梯段的水平投影长度与平 台宽度之和。
楼梯施工支模做法
楼梯施工支模做法1. 简介楼梯是建筑物中重要的组成部分，其施工需要支模系统进行支撑。
支模系统在施工中起着非常重要的作用，能够直接影响到施工质量和安全。
本文将介绍楼梯施工中常用的支模做法。
2. 楼梯施工支模步骤2.1 板材加工首先要进行板材加工，根据楼梯结构要求，加工出所需的板材形状和尺寸。
楼梯支模系统一般由木板和钢管组成，木板一般为15-20mm厚的胶合板，钢管一般采用Φ48mm、Φ60mm的管材。
2.2 基础施工楼梯支模系统的基础施工需要先做好地面基础，再进行立柱固定。
在地面上先打出标高高度，然后在标高处使用膨胀螺栓将立柱固定在地面上。
2.3 楼梯支模组装楼梯支模组装一般使用螺栓进行固定，首先在楼梯的标高处确定立柱，然后再根据楼梯结构要求设计楼梯支模。
将木板和钢管组合在一起，连接好螺栓即可。
2.4 支模固定楼梯支模组装完毕后，需要进行支模固定。
对于竖梨型的楼梯，需要在地面上支撑一定的高度，然后采用支撑螺杆固定。
对于直梯型的楼梯，则需要使用悬挑固定法，具体做法是将钢管打在梁钢筋上，再使用扣板固定。
2.5 拆模及清理楼梯混凝土浇筑完成后，需要进行拆模。
由于支模系统一般是由木板和钢管组成，所以拆模十分易于操作。
拆模完成后，需要清理支模现场，以便后续施工。
3. 支模设计要点在设计楼梯支模时，需要特别注意以下要点：1.支模设计必须符合结构设计要求，梯段的每级梯板间距应符合设计要求。
2.楼梯支模木板与钢管之间的连接点必须牢固，避免断裂。
3.楼梯支模材料应满足强度要求，并经过合理处理，使其达到稳定性。
4.支模在楼梯施工中起着重要的作用，支模的设计、制作和施工都需要特别注意。
在施工过程中，需要严格按照设计要求进行操作，以确保施工质量和安全。
楼梯基本构造知识点总结
楼梯基本构造知识点总结一、梁板楼梯的构造1. 梁板楼梯的梁梁是楼梯的主要承重结构，通常由钢筋混凝土浇筑而成。
梁的设计要考虑到承重能力和稳定性，一般需要由专业工程师进行设计。
2. 梁板楼梯的板板是楼梯的踏步部分，也是人们踩踏的地方。
板的材料可以是混凝土、木材或者金属，一般需要具有一定的防滑性能。
在设计时，需要考虑到踏步的舒适度和安全性。
3. 梁板楼梯的支撑结构梁板楼梯的支撑结构是梁和板的连接部分，需要具有足够的强度和稳定性，以确保楼梯的整体结构安全牢固。
支撑结构的设计需要考虑到楼梯的承重能力和使用寿命。
4. 梁板楼梯的防护设施为了保障使用者的安全，梁板楼梯需要配备相应的防护设施，如护栏和脚踏等。
这些设施需要符合相关的安全标准，并且要能够承受一定的冲击力。
二、扶手楼梯的构造1. 扶手楼梯的扶手扶手是扶手楼梯的一个重要组成部分，可以提供支撑和平衡的作用，增加楼梯的使用舒适度和安全性。
扶手一般由木材、金属或者塑料制成，需要具有一定的抗压和防滑性能。
2. 扶手楼梯的扶手支撑结构扶手的支撑结构需要具有足够的强度和稳定性，以确保扶手的安全性和稳定性。
支撑结构的设计需要考虑到扶手的承重能力和使用寿命。
3. 扶手楼梯的防护设施与梁板楼梯相似，扶手楼梯也需要配备相应的防护设施，如护栏和脚踏等。
这些设施需要符合相关的安全标准，并且要能够承受一定的冲击力。
三、楼梯的施工要点1. 材料选用在施工时，需要选择合适的材料来制作楼梯的梁、板和扶手。
这些材料需要符合相关的安全标准，并且要具有足够的强度和稳定性。
2. 结构设计楼梯的结构设计需要考虑到承重能力、稳定性和舒适度。
设计时需要合理分配各个部分的力的作用，以确保楼梯的整体结构符合相关的安全标准。
3. 施工工艺施工工艺需要严格按照相关的规范和标准进行，确保楼梯的结构和质量达到要求。
需要注意施工时的安全防护和施工工艺的精细化。
四、楼梯的维护和保养楼梯的维护和保养是确保其安全性和稳定性的重要一环。
梁、板、楼梯模板的支设（三维配图）
梁、板、楼梯模板的支设（三维配图）
现在的建筑工程，基本上就二种形式的：一是钢筋混凝土结构，一种是钢结构，当然也可以二者混合。
钢筋混凝土结构建筑，主体就是由柱墙梁板构成。
柱子的很简单，但是梁板的做法，很多没上过工地的朋友肯定是不了解的。
今天就来说一说钢筋混凝土结构建筑中梁、板模板支设流程。
模板支设流程
高度≤ 500的梁模示意图
梁模板支设
高度≤ 500的梁模示意图
梁模板支设
阳台及楼梯模板支设:
阳台配置定型的竹胶板模板
楼板模板支设
楼板模板支设
楼梯底模宜采用18mm厚九层板，踏步为木方及木板加工制成的定型模板。
楼梯段侧模的安装采用侧模包底模的方法，应在平台段侧模板安装后再安装梯段侧模板，安装是在平台段侧模板顶部和楼梯梁侧模板顶部拉通线安装。
平台及楼梯模板支设：
楼梯支模必须结合结构图和建筑图，注意相邻楼地面的建筑做法，以确定楼梯结构施工标高与位置，并在楼梯模成型后严格按施工大样检查各部位的标高、位置、尺寸。
休息平台处，第一步台阶要与下跑最后步台阶背向错开不少于40mm，各步向上推，以保证装饰后台阶对齐。
楼梯施工缝应留设在梯段跨中1/3处。
楼梯施工缝位置
平台及楼梯模板支设：
楼梯模板
楼梯三维图形特殊部位模板：
厕所沉箱支模
电梯井筒体支模
怎么样？是不是很简单啊？
但是图中有一个问题，就是梁模板底的夹具，间距大了点，一般都是500左右一道，图上的由于做图的人不是专业人士，标错了。
还有什么错误欢迎大家指定。
板式和梁式楼梯手算及实例.
第8章楼梯结构设计计算楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。
板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1 。
此外也有采用装配式楼梯的。
这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。
(a剪刀式楼梯 (b螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。
需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。
生产车间楼梯的活荷载可按实际情况确定，但不宜小于3.5kN ／m(按水平投影面计算。
除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0.5kN ／m(对于住宅、医院、幼儿园等或1.0kN ／m(对于学校、车站、展览馆等；3. 进行楼梯各部件的内力计算和截面设计;4 绘制施工图，特别应注意处理好连接部位的配筋构造。
1．板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2 。
梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。
板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。
缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m 时。
板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3 ，斜板的计算跨度取平台梁间的斜长净距l n 。
设楼梯单位水平长度上的竖向均布荷载p =g +q (与水平面垂直，则沿斜板单位斜长上的竖向均布荷载p =p cos α(与斜面垂直，此处α为梯段板与水平线间的夹角(图8-4 ，将p 分解为: ' ' 's =p c o αs ⋅c o αs p x ' =p ' c o αp y ' =p ' s i n α=p c o αs ⋅s i n α此处p x ' , p y ' 分别为p ' 在垂直于斜板方向及沿斜板方向的分力，p ' 忽略y 对梯段板的影响，只考虑p x ' 对梯段板的弯曲作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.6铺设次龙骨：首先沿房间四周铺设一根100×100mm方子，外贴海绵条，用钉子与主龙骨固定。然后沿着长向跨度的墙侧铺设次龙骨，次龙骨间距为250mm。
2.7铺木胶板：要求木胶板间的接缝为硬拼缝。木胶板长边沿房间长跨铺钉，并丛紧靠墙一侧开始，依次进行。最后对于不够整块的进行拼接。要求各板块间拼缝严密，缝隙不大于2mm。顶板与外墙的拼缝见下图。
1.6安装梁侧模，并与楼板模板连为一体。通过调整竖向短杆与斜杆的角度保证侧模的垂直度。斜杆间距为1000mm，短管间距400mm。梁和顶板节点处，顶板模板必须压在梁的侧模上。梁侧模必须压在梁底模上。
1.7每根梁底模的端头设置清扫口，距梁端300mm。
1.8梁柱接头处采用定型木模板，模板上按梁截面尺寸做成槽口，以15mm厚木胶板配50×100mm木方拼装。见下图
底模拆除时的混凝土强度要求见下表
底模拆除时的混凝土强度要求
构件类型
构件跨度（m）
达到设计的混凝土立方体抗压强度标准值的百分率（%）
板
≤2
≥50
>2，≤8
≥75
梁
≤8
≥75
3.2拆除顶板、梁模板时，先拆除梁侧模，再拆除楼板模板，最后拆梁底模，拆除时先拆除水平拉杆，然后拆除支柱，保留跨中支柱以承受上部荷载，拆去支撑之前，在次龙骨处增加临时支撑，以确保主龙骨拆完时不致全面脱落，拆模时操作人员站在已拆除的空隙中，拆去近旁的支柱，使其余龙骨自由坠落，由近及远，用钩子将模板钩下,不能硬撬模板接缝处，以防损坏模板，拆除的模板、龙骨、碗扣架要码放整齐，并注意不要集中堆料。拆掉的钉子要回收利用，在作业面清理干净，以防扎脚伤人。
2.3以每个房间或轴跨为单位立支撑杆，安装拉杆，支架从一侧距墙边线200mm开始排立杆，依次逐排安装，并要求房间靠墙四周均有支柱，同时安装横杆。立杆间距为1200×1200mm。支柱应垂直，上下层立杆应在同一竖向中心线上。立杆底部垫100×100mm木方，长度不得小于500mm。立杆双向加水平拉杆，第一道距楼板300mm，以上每间隔1200mm设一道，自由高度不大于500mm。见下图。
楼梯支模图
2.10楼梯施工缝：
剪力墙部分楼梯施工ห้องสมุดไป่ตู้留置在楼梯休息平台1/3处，并留出整梁宽。施工缝模板采用12mm厚木胶板作为拦截砼的板面，50×100mm小木块作支撑形成支模体系。
剪力墙部位楼梯施工缝示意图
3.模板的拆除：
3.1砼试块强度达到下表要求时，方可拆除碗扣式支撑体系。拆模前需填写拆模申请单,申请经质检员批准后，方可拆除。后浇带支撑在浇筑后浇带砼前不得拆除。
一、施工准备：
1、材料与工具：
1.1顶板模采用2440×1220×12mm木胶板作面板，50×100mm木方立放作次龙骨，100×100mm木方作主龙骨，支撑系统采用碗扣式脚手架支撑。梁采用2440×1220×15mm木胶板作面板，主梁侧模采用50×100mm木方子作为龙骨，间距250mm，底模采用50×100mm木方作为龙骨，间距200mm。支撑系统采用碗扣式脚手架。
1.2柱子或墙拆模后, 在柱、墙上放出轴线和500mm水平控制线，轴线需引到梁底部。
1.3竖向支撑采用钢管支承间距为900mm，梁底横向钢管间距为400mm，水平杆离地面300mm处一道，往上纵横方向每隔1.2m一道。
1.4梁底龙骨采用50×100mm木方，当梁宽≥400mm时梁底设四根木方，梁宽＜400mm时梁底设三根木方。梁侧龙骨采用50×100mm木方，间距200mm，按梁底标高调整支托，拉通线找平次龙骨。见下图
梁支设模板
1.5先安装梁、柱接头模板，梁底标高和接头截面尺寸正确后，铺木胶板底模，接缝为硬拼缝。梁在支模过程中，拉水平通线，保证梁尺寸、位置的准确，并通过钢筋上的结构50cm水平控制线校核梁的底标高。然后根据长向跨度4m～6m的梁起拱10mm，6m～8m的梁起拱15mm。起拱时，必须逐个调整可调支撑头高度，渐行起拱。
顶板支撑体系图
2.4顶板模板：确定顶板主龙骨设置方向，每个房间均沿短跨方向放置主龙骨100×100mm木方，次龙骨50×100mm木方间距250mm。
2.5铺设主龙骨: 搭设完脚手架后，根据给定的板底200mm水平线调节支柱高度。首先调节靠墙侧的支柱，按间距1200mm铺设主龙骨。将主龙骨找平，然后根据长向跨度4m～6m的板起拱10mm，6m～8m的板起拱15mm。起拱时，由四周向中间起拱，并调节支柱使其上主龙骨顺直，支承均匀。
2.4房间内杂物、垃圾全部清除。
二、操作工艺：
1、框架梁模板安装
1.1工艺流程：
抄平放线→弹板下控制线→支设支撑体系→固定支撑、安放支托→调整平整度→安放纵横向龙骨→梁、柱接头定型模板安装→铺设梁底模→调整水平及起拱→梁钢筋绑扎→安装侧模→顶板支模→顶板钢筋绑扎、砼浇筑→拆除支撑→拆除木方及模板→清理。
顶板与外墙拼缝图
2.7木胶板铺设完毕后，以上层钢筋柱上500mm水平线为基准拉通线检查标高；用靠尺、塞尺、水准仪、拉线检查平整度、板底标高。
2.8模板铺设完毕，检查合格，清扫干净，涂刷水性隔离剂。
2.9楼梯模板支模：
放楼梯线→立平台梁、板模板→支设搁栅→铺梯段底模并划线→立外帮侧模、踏步模板
楼梯踏步模板采用定型钢模板，底模板、外帮板制作采用12mm厚木胶板作板面，100×100 mm木方作龙骨, Φ48的架子管作支撑形成模板体系。具体见下图。
梁柱节点模板
2.顶板模板安装
2.1工艺流程：
抄平放线→弹板下控制线→立钢支撑、纵横拉杆→固定支撑、安放支托→调整平整度→在支撑上按房间横向安放主龙骨→安放次龙骨→铺设木胶板→调整水平及起拱→钢筋绑扎隐检及砼浇筑→拆除支撑→拆除木方及模板→清理、刷脱模剂。
2.2依据图纸标高在钢筋上返出本楼层结构500mm标高线并用红漆涂成标记，支模时以此作为控制顶板支撑高度的依据。
1.2脱模剂：成品水质脱模剂。
1.3工具：铁木榔头、水平尺、钢卷尺、长靠板、小白线、海绵条。
2、作业条件：
2.1墙体、柱500mm水平标高控制线已弹出并检查无误并办完预检手续。
2.2距板、梁底200mm处模板控制线已弹好，检查符合相对建筑标高。
2.3按顶板、梁下200mm控制线，检查剔凿墙体、柱高度，保证墙、柱高从板下200mm控制线上量205mm至墙、柱顶；墙、柱顶部浮浆层要剔平并清扫干净。
2.7铺木胶板：要求木胶板间的接缝为硬拼缝。木胶板长边沿房间长跨铺钉，并丛紧靠墙一侧开始，依次进行。最后对于不够整块的进行拼接。要求各板块间拼缝严密，缝隙不大于2mm。顶板与外墙的拼缝见下图。
1.6安装梁侧模，并与楼板模板连为一体。通过调整竖向短杆与斜杆的角度保证侧模的垂直度。斜杆间距为1000mm，短管间距400mm。梁和顶板节点处，顶板模板必须压在梁的侧模上。梁侧模必须压在梁底模上。
1.7每根梁底模的端头设置清扫口，距梁端300mm。
1.8梁柱接头处采用定型木模板，模板上按梁截面尺寸做成槽口，以15mm厚木胶板配50×100mm木方拼装。见下图
底模拆除时的混凝土强度要求见下表
底模拆除时的混凝土强度要求
构件类型
构件跨度（m）
达到设计的混凝土立方体抗压强度标准值的百分率（%）
板
≤2
≥50
>2，≤8
≥75
梁
≤8
≥75
3.2拆除顶板、梁模板时，先拆除梁侧模，再拆除楼板模板，最后拆梁底模，拆除时先拆除水平拉杆，然后拆除支柱，保留跨中支柱以承受上部荷载，拆去支撑之前，在次龙骨处增加临时支撑，以确保主龙骨拆完时不致全面脱落，拆模时操作人员站在已拆除的空隙中，拆去近旁的支柱，使其余龙骨自由坠落，由近及远，用钩子将模板钩下,不能硬撬模板接缝处，以防损坏模板，拆除的模板、龙骨、碗扣架要码放整齐，并注意不要集中堆料。拆掉的钉子要回收利用，在作业面清理干净，以防扎脚伤人。
2.3以每个房间或轴跨为单位立支撑杆，安装拉杆，支架从一侧距墙边线200mm开始排立杆，依次逐排安装，并要求房间靠墙四周均有支柱，同时安装横杆。立杆间距为1200×1200mm。支柱应垂直，上下层立杆应在同一竖向中心线上。立杆底部垫100×100mm木方，长度不得小于500mm。立杆双向加水平拉杆，第一道距楼板300mm，以上每间隔1200mm设一道，自由高度不大于500mm。见下图。
楼梯支模图
2.10楼梯施工缝：
剪力墙部分楼梯施工ห้องสมุดไป่ตู้留置在楼梯休息平台1/3处，并留出整梁宽。施工缝模板采用12mm厚木胶板作为拦截砼的板面，50×100mm小木块作支撑形成支模体系。
剪力墙部位楼梯施工缝示意图
3.模板的拆除：
3.1砼试块强度达到下表要求时，方可拆除碗扣式支撑体系。拆模前需填写拆模申请单,申请经质检员批准后，方可拆除。后浇带支撑在浇筑后浇带砼前不得拆除。
一、施工准备：
1、材料与工具：
1.1顶板模采用2440×1220×12mm木胶板作面板，50×100mm木方立放作次龙骨，100×100mm木方作主龙骨，支撑系统采用碗扣式脚手架支撑。梁采用2440×1220×15mm木胶板作面板，主梁侧模采用50×100mm木方子作为龙骨，间距250mm，底模采用50×100mm木方作为龙骨，间距200mm。支撑系统采用碗扣式脚手架。
1.2柱子或墙拆模后, 在柱、墙上放出轴线和500mm水平控制线，轴线需引到梁底部。
1.3竖向支撑采用钢管支承间距为900mm，梁底横向钢管间距为400mm，水平杆离地面300mm处一道，往上纵横方向每隔1.2m一道。
1.4梁底龙骨采用50×100mm木方，当梁宽≥400mm时梁底设四根木方，梁宽＜400mm时梁底设三根木方。梁侧龙骨采用50×100mm木方，间距200mm，按梁底标高调整支托，拉通线找平次龙骨。见下图
梁支设模板
1.5先安装梁、柱接头模板，梁底标高和接头截面尺寸正确后，铺木胶板底模，接缝为硬拼缝。梁在支模过程中，拉水平通线，保证梁尺寸、位置的准确，并通过钢筋上的结构50cm水平控制线校核梁的底标高。然后根据长向跨度4m～6m的梁起拱10mm，6m～8m的梁起拱15mm。起拱时，必须逐个调整可调支撑头高度，渐行起拱。
顶板支撑体系图
2.4顶板模板：确定顶板主龙骨设置方向，每个房间均沿短跨方向放置主龙骨100×100mm木方，次龙骨50×100mm木方间距250mm。
2.5铺设主龙骨: 搭设完脚手架后，根据给定的板底200mm水平线调节支柱高度。首先调节靠墙侧的支柱，按间距1200mm铺设主龙骨。将主龙骨找平，然后根据长向跨度4m～6m的板起拱10mm，6m～8m的板起拱15mm。起拱时，由四周向中间起拱，并调节支柱使其上主龙骨顺直，支承均匀。
2.4房间内杂物、垃圾全部清除。
二、操作工艺：
1、框架梁模板安装
1.1工艺流程：
抄平放线→弹板下控制线→支设支撑体系→固定支撑、安放支托→调整平整度→安放纵横向龙骨→梁、柱接头定型模板安装→铺设梁底模→调整水平及起拱→梁钢筋绑扎→安装侧模→顶板支模→顶板钢筋绑扎、砼浇筑→拆除支撑→拆除木方及模板→清理。
顶板与外墙拼缝图
2.7木胶板铺设完毕后，以上层钢筋柱上500mm水平线为基准拉通线检查标高；用靠尺、塞尺、水准仪、拉线检查平整度、板底标高。
2.8模板铺设完毕，检查合格，清扫干净，涂刷水性隔离剂。
2.9楼梯模板支模：
放楼梯线→立平台梁、板模板→支设搁栅→铺梯段底模并划线→立外帮侧模、踏步模板
楼梯踏步模板采用定型钢模板，底模板、外帮板制作采用12mm厚木胶板作板面，100×100 mm木方作龙骨, Φ48的架子管作支撑形成模板体系。具体见下图。
梁柱节点模板
2.顶板模板安装
2.1工艺流程：
抄平放线→弹板下控制线→立钢支撑、纵横拉杆→固定支撑、安放支托→调整平整度→在支撑上按房间横向安放主龙骨→安放次龙骨→铺设木胶板→调整水平及起拱→钢筋绑扎隐检及砼浇筑→拆除支撑→拆除木方及模板→清理、刷脱模剂。
2.2依据图纸标高在钢筋上返出本楼层结构500mm标高线并用红漆涂成标记，支模时以此作为控制顶板支撑高度的依据。
1.2脱模剂：成品水质脱模剂。
1.3工具：铁木榔头、水平尺、钢卷尺、长靠板、小白线、海绵条。
2、作业条件：
2.1墙体、柱500mm水平标高控制线已弹出并检查无误并办完预检手续。
2.2距板、梁底200mm处模板控制线已弹好，检查符合相对建筑标高。
2.3按顶板、梁下200mm控制线，检查剔凿墙体、柱高度，保证墙、柱高从板下200mm控制线上量205mm至墙、柱顶；墙、柱顶部浮浆层要剔平并清扫干净。
