杨可桢《机械设计基础》课后习题及详解(间歇运动机构)【圣才出品】

图8.11
解：〔1〕求质心偏移实际就是求静平衡时的平衡向静，因此可以按照静平衡条件考虑这个
问题。

先求出各不平衡质径积的大小：
方向沿着各自的向径指向外面。

用作图法求解，取，作图8.11〔a〕所示。

由静平衡条件得：
，偏移的方由图量得，那么质心偏移的距离为向就是平衡质
径积的方向，与水平夹角为。

（2〕求左右支反力实际上就是求动平衡时在左右支点所在平面所需要的平衡力。

先把
不平衡质量在两支承所在平面上分解。

左支承：；
右支承：；
那么在两个支承所在平面上的质径积的大小分别为：
左支承：；
右支承：；
方向沿着各自的向径指向外面。

用作图法求解，取，作图8.11〔b〕〔c〕所示。

由动平衡条件得：
左支承：，量得，
那么支反力大小为
右支承：，量得，
那么支反力大小为
8-7
图8.13
解：〔1〕先把不平衡质量在两平衡基面Ⅰ和Ⅱ上分解。

基面Ⅰ：
基面Ⅱ：。

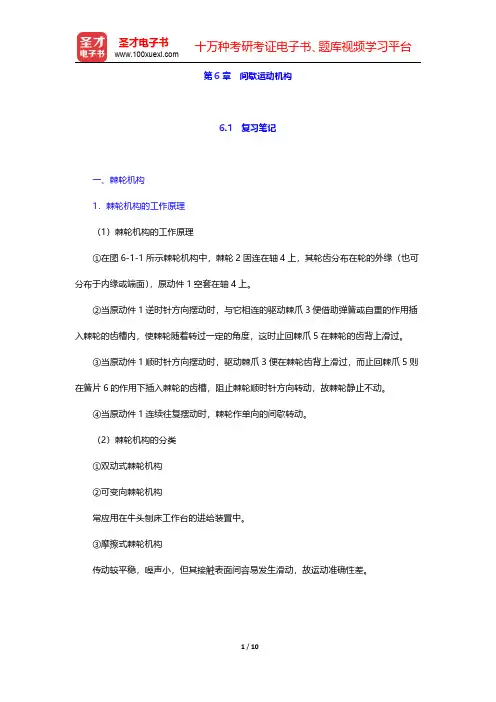

第6章 间歇运动机构6.1 复习笔记主动件连续运动（连续转动或连续往复运动）时，从动件做周期性时动、时停运动的机构成为间歇运动机构。

一、棘轮机构如图6-1所示，机构是由棘轮2、棘爪3、主动摆杆和机架组成的。

运动原理：主动棘爪作往复摆动，从动棘轮作单向间歇转动。

优点：结构简单、制造方便、运动可靠、棘轮轴每次转过角度的大小可以在较大范围内调节。

缺点：工作时有较大的冲击和噪音，运动精度较差。

因此棘轮机构适用于速度较低和载荷不大的场合。

棘轮机构按结构形式分：齿式棘轮机构和摩擦式棘轮机构；按啮合方式分：外啮合棘轮机构和内啮合机构；按运动形式分：单动式棘轮机构、双动式棘轮结构和双向式棘轮机构。

图6-1 棘轮机构1．棘爪工作条件在工作行程中，为了使棘爪能顺利进入棘轮的齿底，应满足：90αϕ>︒+-∑其中，α为棘齿的倾斜角，ϕ为摩擦角，∑为棘爪轴心和棘轮轴心与棘轮齿顶点的连线之间的夹角。

为了使传递相同的转矩时棘爪受力最小，一般取90∑=︒，为保证棘轮正常工作，使棘爪啮紧齿根，则有：αϕ>2．棘轮、棘爪的几何尺寸计算选定齿数z 和确定模数m 之后，棘轮和棘爪的主要几何尺寸计算公式如下： 顶圆直径 D m z =；齿高 0.75h m =；齿顶厚 a m =； 齿槽夹角6055θ=︒︒或；棘爪长度 2=L m π。

二、槽轮机构如图6-2中所示，该机构是由带圆销的主动拨盘1、带有径向槽的从动槽轮2以及机架组成的。

其中，拨盘和槽轮上都有锁止弧：槽轮上的凹圆弧、拨盘上的凸圆弧都是起锁定作用。

工作特点：拨盘连续回转，当两锁止弧接触时，槽轮静止；反之槽轮运动，实现了将连续回转变换为间歇转动。

特点：结构简单、制造容易、工作可靠、机械效率高，能平稳地、间歇地进行转位。

因槽轮运动过程中角速度有变化，存在柔性冲击，因此不适合高速运动场合。

图6-2 槽轮机构运动特性系数τ：槽轮每次运动的时间m t 对主动构件回转一周的时间t 之比，有：m 2=2-=t z t zτ 其中，z 为槽数，是槽轮机构的主要参数。

1-1至1-4解机构运动简图如下图所示。

图1.11 题1-1解图图1.12 题1-2解图图1.13 题1-3解图图1.14 题1-4解图1-5 解1-6 解1-7 解1-8 解1-9 解1-10 解1-11 解1-12 解1-13解该导杆机构的全部瞬心如图所示，构件1、3的角速比为：1-14解该正切机构的全部瞬心如图所示，构件3的速度为：，方向垂直向上。

1-15解要求轮1与轮2的角速度之比，首先确定轮1、轮2和机架4三个构件的三个瞬心，即，和，如图所示。

则：，轮2与轮1的转向相反。

1-16解（1）图a中的构件组合的自由度为：自由度为零，为一刚性桁架，所以构件之间不能产生相对运动。

（2）图b中的CD 杆是虚约束，去掉与否不影响机构的运动。

故图b中机构的自由度为：所以构件之间能产生相对运动。

题2-1答: a ），且最短杆为机架，因此是双曲柄机构。

b ），且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ），不满足杆长条件，因此是双摇杆机构。

d ），且最短杆的对边为机架，因此是双摇杆机构。

题2-2解: 要想成为转动导杆机构，则要求与均为周转副。

（1 ）当为周转副时，要求能通过两次与机架共线的位置。

见图2-15 中位置和。

在中，直角边小于斜边，故有：（极限情况取等号）；在中，直角边小于斜边，故有：（极限情况取等号）。

综合这二者，要求即可。

（2 ）当为周转副时，要求能通过两次与机架共线的位置。

见图2-15 中位置和。

在位置时，从线段来看，要能绕过点要求：（极限情况取等号）；在位置时，因为导杆是无限长的，故没有过多条件限制。

（3 ）综合（1 ）、（2 ）两点可知，图示偏置导杆机构成为转动导杆机构的条件是：题2-3 见图2.16 。

图2.16题2-4解: （1 ）由公式，并带入已知数据列方程有：因此空回行程所需时间；（2 ）因为曲柄空回行程用时，转过的角度为，因此其转速为：转/ 分钟题2-5解: （1 ）由题意踏板在水平位置上下摆动，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。

第10章连接10-1 试证明具有自锁性的螺旋传动，其效率恒小于50％。

证明：螺旋传动的效率，自锁时有螺旋升角小于等于当量摩擦角，即ψρ'≤，故有，则：其中，。

因此，。

命题得证。

10-2 试计算M120、M20×1.5螺纹的升角，并指出哪种螺纹的自锁性较好。

解：M20螺纹的螺距p＝2.5 mm，由于相同公称直径情况下，螺距小则螺纹升角小，因此M20×1.5的螺纹自锁性较好。

10-3 用12英寸扳手拧紧M8螺栓。

已知螺栓力学性能等级为4.8级，螺纹间摩擦系数f＝0.1，螺母与支承面间摩擦系数f0＝0.12，手掌中心至螺栓轴线的距离l＝240 mm。

试问当手掌施力125 N时，该螺栓所产生的拉应力为若干？螺栓会不会损坏？（由设计手册可查得M8螺母dw＝11.5 mm，d0＝9 mm）。

解：查取手册可知M8螺栓的有关几何参数：螺距p＝1.25 mm，中径d2＝7.188 mm，小径d1＝6.647 mm则其螺纹升角：当量摩擦角：拧紧螺母时力矩：，且T＝FL，代入数据可得此时的轴向载荷：根据已知螺栓等级可得，该螺栓的屈服极限为。

拉应力：因此螺栓会损坏。

10-4 一升降机构承受载荷Fa为100 kN，采用梯形螺纹，d＝70 mm，d2＝65 mm，P＝10 mm，线数n＝4。

支承面采用推力球轴承，升降台的上下移动处采用导向滚轮，它们的摩擦阻力近似为零。

试计算：（1）工作台稳定上升时的效率，已知螺旋副当量摩擦系数为0.10。

（2）稳定上升时加于螺杆上的力矩。

（3）若工作台以800 mm／min的速度上升，试按稳定运转条件求螺杆所需转速和功率。

（4）欲使工作台在载荷Fa作用下等速下降，是否需要制动装置？加于螺杆上的制动力矩应为多少？图10-1解：（1）梯形螺纹的螺纹升角：当量摩擦角：故工作台稳定上升时的效率：。

（2）稳定上升时加于螺杆的力矩：。

（3）螺杆的转速：所需的功率：。

（4）由（1）可知螺纹升角＞当量摩擦角，该梯形螺旋副不具有自锁性。

第14章轴14-1 在图14-1中1、Ⅱ、Ⅲ、Ⅳ轴，是心轴、转轴、还是传动轴？图14-1解：I为传动轴，II、IV为转轴，III为心轴。

14-2 已知一传动轴传递的功率为37 kW，转速n＝900 r／min，如果轴上的扭切应力不许超过40 MPa，试求该轴的直径。

解：按扭转强度估算轴颈，可得：d 。

取37mm14-3 已知一传动轴直径d＝32 mm，转速n＝1725 r／min，如果轴上的扭切应力不许超过50 MPa，问该轴能传递多少功率？解：轴扭转强度条件：该轴能传递的功率：。

14-4 图14-2所示的转轴，直径d＝60 mm，传递的转矩T＝2300 N·m，F＝9000 N，a＝300 mm。

若轴的许用弯曲应力[σ-1b]＝160 MPa，求x。

图14-2解：分析可知该轴的最危险截面位于F点作用截面处，且最大弯矩值为：认为该轴的扭转切应力为脉动循环，则当量弯矩：根据弯扭强度条件可得：即有：解得：。

14-5 图14-3所示为起重机动滑轮轴的两种结构方案，轴的材料为Q275，起重量w ＝10 kN，求轴的直径d。

图14-3解：最大弯矩发生在跨中截面处，值为：。

a）该方案中轴为转动心轴，弯曲应力为对称循环应力，取许用应力[σ-1b]＝45 MPa。

根据弯曲强度校核条件可得：由于该轴上有键槽，因此将轴颈增大，取。

b）该方案中为固定心轴，弯曲应力按脉动循环，取许用应力[σ+1b]＝75 MPa。

根据弯曲强度校核条件可得：d 。

取26mm14-6 已知一单级直齿圆柱齿轮减速器，用电动机直接拖动，电动机功率P＝22 kW，转速n1＝1470 r／min，齿轮的模数m＝4 mm，齿数z1＝18，z2＝82，若支承间跨距l ＝180 mm（齿轮位于跨距中央），轴的材料用45号钢调质，试计算输出轴危险截面处的直径d。

解：根据轴的材料为45钢调质查表得其许用弯曲应力[σ-1b]＝60 MPa输入轴传递的扭矩：作出输出轴的受力简图，如图14-4（a）所示，其中作用力：分别作出在圆周力和径向力作用下的弯矩图，如图14-4（b）（c）所示。

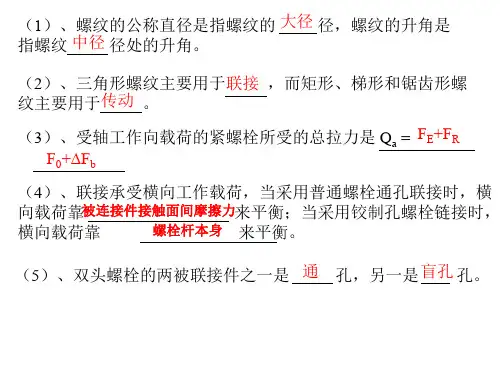

第10章连接10.1复习笔记【通关提要】本章介绍了零件连接形式：螺纹连接、键连接和销连接，主要阐述了螺纹的类型和几何参数、螺纹连接的基本类型、螺栓连接的受力分析和强度计算、螺旋传动、键连接的类型和强度计算以及销连接。

学习时需要重点掌握螺栓连接的受力分析和强度计算、键连接的强度计算，此处多以计算题的形式出现；熟练掌握螺纹和螺纹连接的类型和应用、提高螺纹连接强度的措施、键连接的类型、应用及布置等内容，多以选择题、填空题、判断题和简答题的形式出现。

复习时需把握其具体内容，重点记忆。

【重点难点归纳】一、螺纹参数（见表10-1-1）表10-1-1螺纹的分类和几何参数二、螺旋副的受力分析、效率和自锁（见表10-1-2）表10-1-2螺旋副的受力分析、效率和自锁三、机械制造常用螺纹（见表10-1-3）表10-1-3机械制造常用螺纹四、螺纹连接的基本类型及螺纹紧固件（见表10-1-4）表10-1-4螺纹连接的基本类型及螺纹紧固件五、螺纹连接的预紧和防松1．拧紧力矩（见表10-1-5）表10-1-5拧紧力矩2．螺纹连接的防松（见表10-1-6）表10-1-6螺纹连接的防松六、螺栓连接的强度计算（见表10-1-7）表10-1-7螺栓连接的强度计算七、螺栓的材料和许用应力1．材料螺栓的常用材料为低碳钢和中碳钢，重要和特殊用途的螺纹连接件可采用力学性能较高的合金钢。

2．许用应力及安全系数许用应力及安全系数可见教材表10-7和表10-8。

八、提高螺栓连接强度的措施（见表10-1-8）表10-1-8提高螺栓连接强度的措施九、螺旋传动螺旋传动主要用来把回转运动变为直线运动，其主要失效是螺纹磨损。

按使用要求的不同可分为传力螺旋、传导螺旋和调整螺旋。

1．耐磨性计算（1）通常是限制螺纹接触处的压强p，其校核公式为p＝F a/（πd2hz）≤[p]式中，F a为轴向力；z为参加接触的螺纹圈数；h为螺纹工作高度；[p]为许用压强。

（2）确定螺纹中径d2的设计公式①梯形螺纹d≥2②锯齿形螺纹2d≥其中，φ＝H/d2，z＝H/P，H为螺母高度；梯形螺纹的工作高度h＝0.5P；锯齿形螺纹的工作高度h＝0.75P。

第6章间歇运动机构6.1 复习笔记【通关提要】本章主要介绍了棘轮机构、槽轮机构、不完全齿轮机构和凸轮间歇运动机构这四种间歇运动机构的基本原理和特点。

学习时需要牢记特点和相关计算公式。

本章多以判断题和简答题的形式出现，但是在考研中本章出现的几率较小，复习时需酌情删减内容，重点记忆。

【重点难点归纳】一、棘轮机构、槽轮机构、不完全齿轮机构三种间歇运动机构原理比较（见表6-1-1）表6-1-1 三种间歇运动机构原理比较二、棘轮机构（见表6-1-2）表6-1-2 棘轮机构图6-1-1 棘爪受力分析三、槽轮机构（见表6-1-3）表6-1-3 槽轮机构四、不完全齿轮机构（见表6-1-4）表6-1-4 不完全齿轮机构五、凸轮间歇运动机构1．形式凸轮间歇运动机构通常有两种形式：圆柱形凸轮间歇运动机构和蜗杆形凸轮间歇运动机构。

2．优点运转可靠、传动平稳、定位精度高，适用于高速传动，转盘可以实现任何运动规律，转盘转动与停歇时间的比值可以通过改变凸轮推程运动角来得到。

6.2 课后习题详解6-1 已知一棘轮机构，棘轮模数m＝5mm，齿数z＝12，试确定机构的几何尺寸并画出棘轮的齿形。

解：顶圆直径D＝m z＝5×12mm＝60mm齿高h＝0.75m＝0.75×5mm＝3.75mm齿顶厚a＝m＝5mm齿槽夹角θ＝60°棘爪长度L＝2πm＝2π×5mm＝31.4mm棘轮的齿形如图6-2-1所示。

图6-2-16-2 已知槽轮的槽数z＝6，拨盘的圆销数K＝1，转速n1＝60r/min，求槽轮的运动时间t m和静止时间t s。

解：槽轮机构的运动特性系数：τ＝t m/t＝2φ1/（2π）＝（z－2）/（2z）＝1/3。

拨盘转速n1＝60r/min，故拨盘转1转所用的时间为1s。

槽轮的运动时间：t m＝τt＝1/3s。

槽轮的静止时间：t s＝t－t m＝2/3s。
