传感器标定实验报告11

传感器传感器技术实验报告传感器传感器技术实验报告引言：传感器是现代科技发展中的重要组成部分，它可以将物理量或化学量转化为可测量的电信号。

传感器技术的应用范围广泛，涵盖了医疗、环境监测、工业生产等多个领域。

本报告将介绍我们在传感器实验中的设计、搭建和测试过程，以及实验结果的分析和讨论。

实验目的：本次实验的目的是研究和测试不同类型的传感器，包括温度传感器、光敏传感器和压力传感器。

通过实验，我们希望了解传感器的工作原理、特性和应用，并能够根据实验结果对传感器进行评估和比较。

实验材料和方法：我们使用了温度传感器、光敏传感器和压力传感器作为实验材料。

在实验过程中，我们采用了以下方法进行测试：1. 温度传感器实验：a) 将温度传感器连接到电路中，并通过示波器监测输出信号。

b) 在不同温度下，记录传感器输出信号的变化，并绘制温度-电压曲线。

c) 分析曲线，评估温度传感器的灵敏度和稳定性。

2. 光敏传感器实验：a) 将光敏传感器连接到电路中，并通过示波器监测输出信号。

b) 在不同光照条件下，记录传感器输出信号的变化，并绘制光照强度-电压曲线。

c) 分析曲线，评估光敏传感器的响应速度和线性度。

3. 压力传感器实验：a) 将压力传感器连接到电路中，并通过示波器监测输出信号。

b) 在不同压力条件下，记录传感器输出信号的变化，并绘制压力-电压曲线。

c) 分析曲线，评估压力传感器的灵敏度和可靠性。

实验结果和分析：在温度传感器实验中，我们观察到温度升高时传感器输出信号也随之增加，呈现出较好的线性关系。

这表明温度传感器对温度的变化非常敏感，并且具有较高的稳定性。

在光敏传感器实验中，我们发现光照强度越高，传感器输出信号也越大。

然而，当光照强度超过一定范围时，传感器的输出信号不再线性变化，这可能是由于传感器的饱和效应导致的。

在压力传感器实验中，我们发现压力越大，传感器输出信号也越高。

这表明压力传感器对压力的变化具有较好的灵敏度和可靠性。

压力传感器的静态标定实验一、实验目的要求1、了解压力传感器静态标定的原理；2、掌握压力传感器静态标定的方法；3、确定压力传感器静态特性的参数;二、实验基本原理标定与校准的概念新研制或生产的传感器需要对其技术性能进行全面的检定,以确定其基本的静、动态特性,包括灵敏度、重复性、非线性、迟滞、精度及固有频率等;例如,对于一个压电式压力传感器,在受力后将输出电荷信号,即压力信号经传感器转换为电荷信号;但是,究竟多大压力能使传感器产生多少电荷呢换句话说,我们测出了一定大小的电荷信号,但它所表示的加在传感器上的压力是多大呢这个问题只靠传感器本身是无法确定的,必须依靠专用的标准设备来确定传感器的输入――输出转换关系,这个过程就称为标定;简单地说,利用标准器具对传感器进行标度的过程称为标定;具体到压电式压力传感器来说,我们用专用的标定设备,如活塞式压力计,产生一个大小已知的标准力,作用在传感器上,传感器将输出一个相应的电荷信号,这时,再用精度已知的标准检测设备测量这个电荷信号,得到电荷信号的大小,由此得到一组输入――输出关系,这样的一系列过程就是对压电式压力传感器的标定过程,如图1所示;图1 压电式压力传感器输入――输出关系校准在某种程度上说也是一种标定,它是指传感器在经过一段时间储存或使用后,需要对其进行复测,以检测传感器的基本性能是否发生变化,判断它是否可以继续使用;因此,校准是指传感器在使用中或存储后进行的性能复测;在校准过程中,传感器的某些指标发生了变化,应对其进行修正;标定与校准在本质上是相同的,校准实际上就是再次的标定,因此,下面都以标定为例作介绍;标定的基本方法标定的基本方法是,利用标准设备产生已知的非电量如标准力、位移、压力等,作为输入量输入到待标定的传感器,然后将得到的传感器的输出量与输入的标准量作比较,从而得到一系列的标定数据或曲线;例如,上述的压电式压力传感器,利用标准设备产生已知大小的标准压力,输入传感器后,得到相应的输出信号,这样就可以得到其标定曲线,根据标定曲线确定拟合直线,可作为测量的依据,如图2所示;有时,输入的标准量是由标准传感器检测而得到的,这时的标定实质上是待标定传感器与标准传感器之间的比较,如图2所示;输入量发生器产生的输入信号同时作用在标准传感器和待标定传感器上,根据标准传感器的输出信号可确定输入信号的大小,再测出待标定传感器的输出信号,就可得到其标定曲线;图2 压电式压力传感器的标定曲线与拟合直线图3 用标准传感器进行标定的方法三、实验设备活塞式压力计、标准压力表被标定的压力传感器、数字万用表、标准砝码、工作液体蓖麻油;四、实验方法和要求1．根据要调试的压力仪表量程及准确度等级选择相适应的压力计和压力计所使用传压介质的油液;2．将压力计放到便于操作和坚固无震的平台上,调整压力计水平调节螺丝,使水平泡的气泡位于中心位置此时压力计处于水平状态;压力计的工作环境温度为20±10℃,相对湿度80%以下,周围空气不得含有腐蚀性气体;3．初使用时,首先用汽油清洗压力计各部分,然后在手摇压力泵和测量系统的内腔注满传压介质,并将内腔的空气排除;传压介质的油液必须经过过滤,不许混有杂质和污物;4．旋转手摇泵的手轮,检查油路是否通畅,若无问题,将要调试检测的压力仪表的压力传感器安装到压力计的测试接口上;5．通过压力泵手轮将内腔的空气排放干净,避免内腔的气泡对压力测量带来的影响;同时检查测量管道是否漏油,如有,必须解决此问题后才能进行下一步操作;6．打开油杯阀门,左旋手轮,使手摇压力泵的油缸充满油液,关闭油杯阀门;7．配合DC24V稳压电源、高精度万用表既可进行压力仪表的调试及检测工作;打开针形阀,右旋手轮,产生初压,使承重底盘升起,直到定位指示筒的墨线刻度相齐为止;每个测试点检测时,必须承重底盘升到定位指示筒的墨线刻度相齐位置;操作时,必须使底盘按顺时针方向旋转,角速度保持在30-120转/分之间,借以克服磨擦阻力的影响;记录每点检测结果;零点压力的测量必须打开油杯阀门使测量管道内的压力与环境大气压相等;8．检测时根据压力仪表的压力量程范围分为5-10个测试点进行上行程及下行程检测,将检测结果填入相关的检定记录报表内,做好检定记录报表;9．测试完成后做好压力室的卫生工作,保证压力室干净整洁;10．定期做好压力计的维护保养等工作;五、实验内容1、根据实验设备设计实验电路连线图,装配、检查各种仪器、传感器及压力表;2、检查实验电路及油路;3、加载、卸载,注意数据变化,并记录;压力表加载、卸载实验记录压力传感器加载、卸载实验记录4、分析、计算、处理实验数据,作出压力传感器的静态特性图,非线性、迟滞、重复性;5、用方和根法计算系统误差;五、实验注意事项1、每次加砝码时注意一定要放稳；2、在正行程测量时,当压力由1MP增加到2MP需要更换大砝码时,一定要将工作液体的压力值降低到1MP以下后才能进行更换操作；同样在反行程测量时,压力由2MP降低到1MP需要更换小砝码时,也一定要将工作液体的压力降低到1MP以下后才能进行更换操作;3、实验数据应记录清楚、准确；4、加减压操作时,注意正反行程的含义,不能反复进行调节;。

传感器试验报告范文一、实验目的：通过对传感器进行试验，了解它的性能指标和特点，并掌握传感器在不同环境下的适用范围。

二、实验材料：1.传感器：温度传感器、压力传感器、光敏传感器。

2.仪器设备：示波器、万用表、电源、计算机。

三、实验过程：1.温度传感器试验：连接温度传感器、示波器和电源。

调节电源输出电压，观察示波器上的波形变化。

测量传感器的输出电压随温度的变化，并绘制图表。

2.压力传感器试验：将压力传感器与示波器和电源连接。

通过调节电源的输出电压，观察示波器上的波形变化，并记录传感器的输出电压随压力的变化情况。

绘制图表进行分析。

3.光敏传感器试验：连接光敏传感器、示波器和电源，调节电源输出电压，观察示波器上的波形变化。

通过遮挡传感器的光线，观察传感器的输出电压变化情况，并记录数据进行分析。

四、实验结果：1.温度传感器试验结果：温度传感器的输出电压随温度的变化呈线性关系，即温度越高，输出电压越高。

通过绘制图表，可以得出明确的温度-电压曲线。

2.压力传感器试验结果：压力传感器的输出电压随压力的变化呈线性关系，即压力越大，输出电压越高。

通过绘制图表，可以得出明确的压力-电压曲线。

3.光敏传感器试验结果：光敏传感器的输出电压随光强的变化呈非线性关系。

在光线较弱的情况下，输出电压较低，光线较强时，输出电压较高。

通过绘制图表，可以得出明确的光强-电压曲线。

五、实验讨论：从实验结果可以看出，不同的传感器有不同的特点和性能指标。

温度传感器对温度变化敏感，可以精确测量温度；压力传感器对压力变化敏感，可以精确测量压力；光敏传感器对光强变化敏感，可以精确测量光强。

因此，在实际应用中，需要根据需要选择合适的传感器。

六、实验总结：通过本次传感器试验，我们深入了解了传感器的性能指标和特点，以及它们在不同环境下的适用范围。

这对于我们在实际应用中选择合适的传感器具有重要的指导意义。

同时，本次试验还让我们掌握了使用示波器、万用表等仪器设备进行传感器测试的方法和技巧。

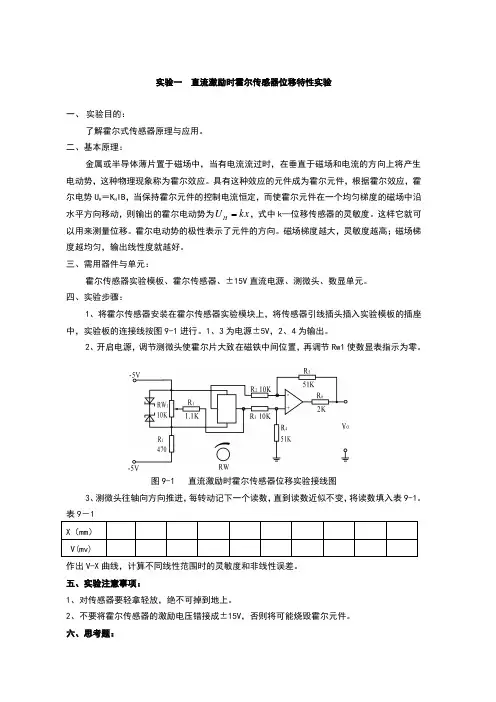

实验一 直流激励时霍尔传感器位移特性实验一、 实验目的：了解霍尔式传感器原理与应用。

二、基本原理：金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。

具有这种效应的元件成为霍尔元件，根据霍尔效应，霍尔电势U H ＝K H IB ，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为kx U H ，式中k —位移传感器的灵敏度。

这样它就可以用来测量位移。

霍尔电动势的极性表示了元件的方向。

磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。

三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、±15V 直流电源、测微头、数显单元。

四、实验步骤：1、将霍尔传感器安装在霍尔传感器实验模块上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图9-1进行。

1、3为电源±5V ，2、4为输出。

2、开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。

图9-1 直流激励时霍尔传感器位移实验接线图3、测微头往轴向方向推进，每转动记下一个读数，直到读数近似不变，将读数填入表9-1。

表9－1 X （mm ） V(mv)作出V-X 曲线，计算不同线性范围时的灵敏度和非线性误差。

五、实验注意事项：1、对传感器要轻拿轻放，绝不可掉到地上。

2、不要将霍尔传感器的激励电压错接成±15V ，否则将可能烧毁霍尔元件。

六、思考题：本实验中霍尔元件位移的线性度实际上反映的时什么量的变化七、实验报告要求：1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。

2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。

实验二集成温度传感器的特性一、实验目的：了解常用的集成温度传感器基本原理、性能与应用。

二、基本原理：集成温度传器将温敏晶体管与相应的辅助电路集成在同一芯片上，它能直接给出正比于绝对温度的理想线性输出，一般用于－50℃－＋150℃之间测量，温敏晶体管是利用管子的集电极电流恒定时，晶体管的基极—发射极电压与温度成线性关系。
