停车视距轨迹包络图的应用

公路最大横净距(视距)计算程序使用手册二O一四年九月前言行车视距是汽车在道路上行驶时向前能看得见的路线距离。

为了行车安全，驾驶员应能随时看到汽车前面相当远的一段路程，一旦发现公路上有障碍物或迎面开来的车辆，能及时采取措施，防止汽车与障碍物或汽车与汽车相碰。

不论在道路的平面弯道上或在纵断面的变坡处，都应保证这种必需的最短安全视距。

行车最短安全视距的长度主要取决于车速和汽车在路面上的制动性能。

行车视距包括停车视距、会车视距、错车视距和超车视距，另外还有弯道视距、纵坡视距及平面交叉口视距。

停车视距是指驾驶员发现前方有障碍物，使汽车在障碍物前停住所需要的最短距离；会车视距是在同一车道上有对向的车辆行驶，为避免相碰而双双停下所需要的最短距离；超车视距是快车超越前面的慢车后再回到原来车道所需要的最短距离。

会车视距为停车视距的两倍。

中间无分隔带的道路应能保证会车视距，对有中间分隔带的较高级道路可仅保证停车视距。

对向行驶的双车道道路，根据需要结合地形设置具有足够超车视距的路段。

为此，在道路设计中，在平面弯道和交叉口处应注意清除内侧障碍，在纵断面的凸形变坡处，应注意采用足够大的竖曲线半径。

确定行车视距的定量数值，须研究：①汽车驾驭员的感觉时间和制动反应时间，它因人而异，且随很多自然和人为因素而变化；②汽车制动效率，它随轮胎花纹与气压和路面类型与湿滑程度而异。

视距计算程序则采用基于AutoCAD的VBA编写的应用程序，能够计算各种复杂线形的最大横净距，并能够绘制视距包络图。

本手册参照《公路路线设计规范》JTG D20-2006、《公路路线设计细则》校审稿、湖北省交通规划设计院研发视距计算程序教程等相关资料整理，如有不足之处，请见谅。

视距计算程序下载可至。

目录一、概述 (1)1.1行车视距的概念 (1)1.2行车视距的计算 (1)1.3视距：相关技术指标 (4)1.4 平曲线视距的保证 (9)二、计算程序简介 (11)三、初始化 (11)四、平面文件格式 (12)4.1、交点法平面资料 (12)4.2、积木法平面资料 (12)4.3、交点法平面资料举例 (12)4.4、积木法平面资料举例 (13)4.5、交点法应注意的问题 (13)4.6、积木法应注意的问题 (16)五、司机视点距设计线的距离文件格式 (16)六、桩号文件格式 (17)七、最大横净距文件格式 (17)八、视距限值文件格式 (18)九、断链文件格式 (18)十、操作 (19)一、概述1.1行车视距的概念 1.1.1 定义行车视距是指汽车在行驶中，当发现障碍物后，能及时采取措施，防止发生交通事故所需要的必须的最小距离。

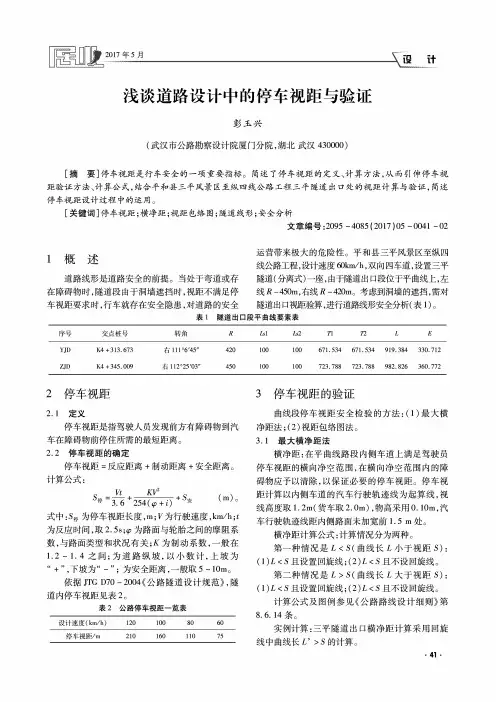

浅谈道路设计中的停车视距与验证彭玉兴(武汉市公路勘察设计院厦门分院，湖北武汉430000)[摘要]停车视距是行车安全的一项重要指标。

简述了停车视距的定义、计算方法，从而引伸停车视 距验证方法、计算公式，结合平和县三平风景区至纵四线公路工程三平隧道出口处的视距计算与验证，简述 停车视距设计过程中的运用Q[关键词]停车视距;横净距;视距包络图；隧道线形；安全分析文章编号:2095 -4085(2017)05 -0041 -021概述道路线形是道路安全的前提。

当处于弯道或存 在障碍物时，隧道段由于洞墙遮挡时，视距不满足停 车视距要求时，行车就存在安全隐患，对道路的安全运营带来极大的危险性。

平和县三平风景区至纵四 线公路工程，设计速度60k m/h，双向四车道，设置三平 隧道(分离式)一座，由于隧道出口段位于平曲线上，左 线-450m，右线-420m。

考虑到洞墙的遮挡，需对 隧道出口视g巨验算，进行道路线形安全分析(表1)〇表1隧道出口段平曲线要素表序号交点桩号转角R L s l L s2n T1L E YJD K4+313.673右111。

6,45〃420100100671.534671.534919.384330.712 ZJD K4+345.009右112〇25,03〃450100100723.788723.788982.826360.772 2停车视距3停车视距的验证2.1定义曲线段停车视距安全检验的方法：（1)最大横停车视距是指驾驶人员发现前方有障碍物到汽 车在障碍物前停住所需的最短距离。

2.2停车视距的确定停车视距=反应距离+制动距离+安全距离。

计算公式：O)〇式中:S胃为停车视距长度，m;F为行驶速度，km/h;£为反应时间，取2. 5s#为路面与轮胎之间的摩阻系 数，与路面类型和状况有关;K为制动系数，一般在 1.2〜1. 4之间；为道路纵坡，以小数计，上坡为 “ +”，下坡为“为安全距离，一般取5〜10m。

互通立交设计中存在的问题及优化设计发布时间：2023-03-02T00:45:22.850Z 来源：《城镇建设》2022年第20期作者：钟文权[导读] 互通立交设计阶段，根据路网规划、功能定位、交通量预测、地形地物、地质等条件，确定互通立交方案后，具体线形指标的选择需参考规范的相应规定，然而规范给定的只是设计指标的最小值。

实际工程中，如何灵活选择合适的设计指标，缺乏指导性意见，钟文权金华市交通规划设计院有限公司浙江金华 321000摘要：互通立交设计阶段，根据路网规划、功能定位、交通量预测、地形地物、地质等条件，确定互通立交方案后，具体线形指标的选择需参考规范的相应规定，然而规范给定的只是设计指标的最小值。

实际工程中，如何灵活选择合适的设计指标，缺乏指导性意见，而设计人员认为只要满足规范就是合适的设计方案，因此导致一些合规不合理的设计，给公路后期的运营带来诸多不利的影响。

关键词：互通立交设计；问题；优化设计1互通立交位置选择（1）按照规范，相邻互通变速车道起终点的间距超过2km可以不采取特殊处理措施，小于2km则要谨慎考虑，采取在互通间设置辅助车道贯通两互通间的变速车道等措施，以减少车流交织对主线行车的干扰。

（2）当互通间距小于1km时，除采用上述措施以外，应该着重考虑标志标线的设置，最大程度避免车辆驾驶时误操作。

如条件具备，需采用与主线分离的集散车道将主线一侧的出口、入口连通，或者可以在已有互通上进行改建，增加部分匝道连接原有匝道，以有效减小互通规模，避免交通组织混乱。

（3）当互通前后1km范围内有隧道时，应谨慎设置互通，合理控制互通出入口与隧道口的间距，条件受限必须设置时应先分析主线平纵线型指标，对于减速上坡及加速上坡等不利情况应按照规范进行处理，同时应按照要求采取适当措施做好出入口标识系统预告。

（4）在已有高速公路或者城市道路上增加互通时，应特别注意首先调查拟设互通的主线平面半径及纵面纵坡等主要线型指标，满足规范要求时方可布设。

城市地下道路视距验算及优化设计探讨陈劼【摘要】随着我国经济和社会的发展,地下道路在我国城市核心区得到了越来越多的应用.地下道路作为一个封闭的结构体,视距条件对其通行的安全、顺畅有较大影响.本文结合郑州107辅道快速化改造工程隧道段工程设计,采用横净距解析法和视距图解法进行地下道路视距验算,论述了优化道路线形设计、设置视距平台、合理交通管控等视距优化设计措施,验证了工程设计的可靠性和合理性,并为其它类似工程设计提供了有益的参考.【期刊名称】《科技视界》【年(卷),期】2018(000)008【总页数】4页(P1-3,66)【关键词】地下道路;解析法视距验算;图解法视距验算;视距优化设计;视距平台设计【作者】陈劼【作者单位】上海市政工程设计研究总院〈集团〉有限公司,中国上海 200092【正文语种】中文【中图分类】U412.373.10 引言随着我国经济高速发展、城市化进程加快、基础设施飞速建设，城市交通拥堵、土地资源稀缺、环境污染越来越引起大众关注。

许多城市核心区道路承担交通功能复合，交通已趋于饱和，难以适应城市发展需求，亟需扩容改造。

但受地形地貌、历史沿革、景观保护等限制，采用地面道路拓宽和高架立体扩容改造难度较大且效果一般。

而地下道路具有景观环境友好，地方出行顺畅，可提升周边土地价值，工程造价合理等优点，应用在越来越多的城市。

地下道路是一个封闭的结构体，通行环境与地面道路存在较大差异，其视距条件受侧墙、顶板等影响较大，如图1。

我国地下道路的交通事故类型中，追尾、侧翻、撞击侧墙类事故比例可占到90%左右。

因此，在地下道路设计过程中对全线进行视距验算，并在视距不良处采取合理改善措施，对地下道路运营安全至关重要。

[1] 图1 城市地下道路1 视距验算方法1.1 视距定义为了保证车辆行驶安全，驾驶员应能够随时看到前方一定路段，一旦发现前方有障碍物或者对向行驶车辆，能采取措施，避免车辆与障碍物或者对象车辆相撞，这一必须的距离即为行车视距。
