停车场监控系统拓扑图

高清视频网络监控系统拓扑图
客户端远程客户端
核心交换机
超五类光纤
监控中心机房
前端监控摄像机液晶拼接屏
1080P 红外高清网络摄像机接入交换机接入交换机汇集交换机
ODF 箱拼接显示屏解码器操作电脑A1/A2地块监控室1080P 红外高清网络摄像机接入交换机接入交换机汇集交换机
ODF 箱拼接显示屏解码器操作电脑1080P 红外高清网络摄像机
接入交换机接入交换机汇集交换机ODF 箱
拼接显示屏解码器操作电脑
接入交换机接入交换机1080P 红外高清网络摄像机A3/A5地块监控室
A7/A8地块监控室
存储设备NVR
汇集交换机
ODF 箱解码器
平台服务器
HDMI 线控制键盘
A4/A6地块。

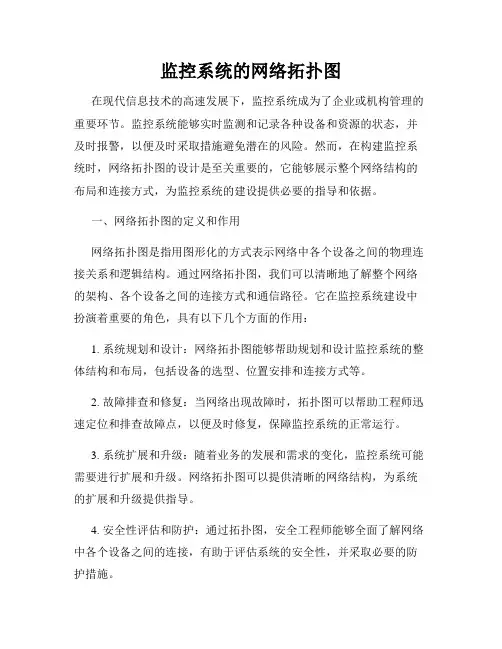

监控系统的网络拓扑图在现代信息技术的高速发展下，监控系统成为了企业或机构管理的重要环节。

监控系统能够实时监测和记录各种设备和资源的状态，并及时报警，以便及时采取措施避免潜在的风险。

然而，在构建监控系统时，网络拓扑图的设计是至关重要的，它能够展示整个网络结构的布局和连接方式，为监控系统的建设提供必要的指导和依据。

一、网络拓扑图的定义和作用网络拓扑图是指用图形化的方式表示网络中各个设备之间的物理连接关系和逻辑结构。

通过网络拓扑图，我们可以清晰地了解整个网络的架构、各个设备之间的连接方式和通信路径。

它在监控系统建设中扮演着重要的角色，具有以下几个方面的作用：1. 系统规划和设计：网络拓扑图能够帮助规划和设计监控系统的整体结构和布局，包括设备的选型、位置安排和连接方式等。

2. 故障排查和修复：当网络出现故障时，拓扑图可以帮助工程师迅速定位和排查故障点，以便及时修复，保障监控系统的正常运行。

3. 系统扩展和升级：随着业务的发展和需求的变化，监控系统可能需要进行扩展和升级。

网络拓扑图可以提供清晰的网络结构，为系统的扩展和升级提供指导。

4. 安全性评估和防护：通过拓扑图，安全工程师能够全面了解网络中各个设备之间的连接，有助于评估系统的安全性，并采取必要的防护措施。

二、网络拓扑图的设计要素在设计网络拓扑图时，需要考虑以下要素，以确保图形的准确性和易读性：1. 设备和节点：将网络中的各种设备和节点，如服务器、交换机、路由器等，以符号或图标的形式表示在拓扑图中。

2. 连接线和路径：通过连接线或箭头来表示设备之间的物理连接或逻辑路径。

连接线的颜色和样式可以根据不同类型的连接进行区分，提高图形的清晰度。

3. 设备的位置和布局：在拓扑图中，设备的位置和布局应根据实际网络结构进行合理安排，使得图形更加直观和易读。

4. 标签和文字说明：每个设备或节点都应该标上名称或编号，并在需要时添加文字说明，以便更好地理解拓扑图。

5. 图例和注释：为了使拓扑图更加易读和易懂，可以提供图例和注释，解释各种符号和线条的含义。

地下停车场监控系统设计方案重庆领视科技有限公司2014年3月7日一、前言视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备（镜头等）直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时视频安防监控系统设置要求:小型地下停车场（库）的下列位置应安装摄像机：a）地下停车场（库）与外界相连通的车辆出入口；b）地下停车场（库）内的主要人行通道；c）与地下停车场（库）连通的人员出入口；d）根据安全管理需要应设置的位置。

发现事故和事件的隐患，预防破坏和避免造成不好影响。

二、项目概述近年来，随着社会经济和科学技术的飞速发展，城乡居民的生活水平有了显著的提高，衣食住行等基本生活条件不断改善，随着城市的发展速度逐步加快，住房越来越远，人们对私家车的需求日益增加，车辆的密集度已成为全球的一大景观，这时在小区开发的时候，势必要配备相应的地下停车场，为了节省地上空间，不占用原有的绿化地带，多数小区在各栋住宅楼的地下一层专门为住户建立了地下停车场，由于地下很少有人员出没，这样就对车辆形成了一定的安全隐患，使得犯罪分子有了可乘之机，另外当出现车辆刮蹭碰撞的时候，也没有足够的证据辨清是非曲直，仅靠物业部分的管理人员难以面面俱到，因此安装一套视频监控系统便可以解决这些问题，辅助物业人员对这些车辆的静态管理，它不但可以实时监看现场画面，及时发现情况，还可以记录下每一个环节，作为解决问题的有力证据。

某小区的地下停车场建立在地下，出入口分开设置，由于现场光线比较差，故所有摄像机均采用红外摄像机，所有图像传会监控室后，有一台16路嵌入式硬盘录像主机进行资料存储，同时通过一台21寸的监视器切换显示。

网络视频监控系统拓扑图大全！收藏起来，除了中午，早晚你会用到一、前言随着技术的不断发展和进步，网络视频监控系统已经逐渐成为了各大企业、学校、政府机构等公共场所的必要设备之一，也是许多家庭安防的重要组成部分。

其作用是通过网络监控设备、网络传输设备、服务器等设备的联合协作，将监控视频信号传输给用户终端，实现对被监控区域的实时监控、视频录制、报警等功能。

本文将就网络视频监控系统拓扑图进行详细介绍，希望对大家有所帮助。

二、网络视频监控系统模块介绍1.监控设备监控设备主要包括网络摄像机、模拟摄像机等，是监控系统中最基础的设备。

网络摄像机是监控系统中使用最广泛的设备之一，其通过网络连接监控主机，可以传输高清、稳定的视频信号。

而模拟摄像机则通过模拟传输方式将视频信号传输给调节卡，再通过调节卡将信号传输给监控主机。

2.网络传输设备网络传输设备包括光纤、网线、无线网络设备等，用于传输监控视频信号。

传输方式分为有线和无线两种，选择哪种传输方式可以根据实际情况来决定。

3.监控主机监控主机是网络视频监控系统的核心控制设备，其由硬件、操作系统、监控软件组成。

监控主机的主要作用是接收和存储监控设备传输过来的监控视频信号，并提供实时监控、视频录制、视频回放、报警等功能。

4.服务器服务器一般安装在监控室内，用于接收监控主机传输过来的视频信号并进行录制、存储、备份等操作。

服务器的配置要求较高，需要有较大的存储空间、较快的数据传输速度、较稳定的系统运行环境等。

5.显示设备显示设备用于显示监控视频信号，目前常见的显示设备有显示器、电视、投影仪等。

选择显示设备时要根据实际需求来选择，如需要实时查看监控画面，可以选择显示器；如果需要在大范围内进行视频展示，可以选择投影仪。

6.报警设备报警设备主要包括烟感探头、红外线探头、门禁系统等，通过设置监控主机的报警参数，当监控画面中出现异常情况时，会触发报警设备，及时进行警报。

报警设备对于保护监控设备和监控区域的安全非常重要。

各系统说明及拓扑图 (2)一、视频会议系统拓扌卜图 (3)二、投影系统拓扑图 (5)三、门禁系统拓扑图 (7)四、L ED大屏系统拓扑图及说明 (8)五、网络监控系统拓扑图及优势说明 (9)六、楼宇对讲系统拓扑图及说明 (12)七、红外报警系统拓扑图及说明............................ 1.9八、 ............................ 停车场管理系统拓扑图及说明20九、虚拟现实实验室拓扑图 (22)各系统说明及拓扑图思凯蓝通信科技有限公司成立于2012年，注册资金500万元，是一家专业从事建筑智能化设计、系统集成、视讯及室分布工程的高科技企业。

已成为大型行业（政府及企业）信息化全面解决方案和产品的重要提供者，政府信息化建设的领航者。

公司秉承以人为本的企业理念，规科学的管理和良好的经营机制使公司拥有了一些优秀管理人才和高级工程技术人才，现有员工三十人左右。

为服务客户需求，公司特成立了技术支持和售后服务中心，专门负责系统分析、技术服务、工程设计与施工等。

高素质、专业化的服务队伍加上严格的管理体系，使我们不仅能在技术上向用户提供全面的解决方案，而且更重要的是，我们能够向用户提供包括专家咨询、业务指导和售后服务的长期保证。

公司一直以来与业界著名厂商保持密切合作关系，积累了丰富的IT专业人员资源、丰富的上游厂商资源、充足的备品备件资源和全国各地服务资源，可以为用户提供及时、高效、专业的技术支持。

市老干部大学舞台LED 大屏政府米购项目、视频会议系统拓扑图视频会议将音视频会议、通信与In ternet技术相融合，视频会议系统拓扑图之间决定了视频会议系统的实用性，可拓展行以及安全灵活性。

由于软/硬件视频会议架构之间的优劣势不同，企业视频会议系统组网结构以及与会者参与方式不同，思凯蓝在视频会议系统拓扑图构建上具备丰富的行业经验，长期服务于大型企业视频会议系统的构架设计与实现，列举部分行业常见网络视频会议系统拓扑图作为参考。

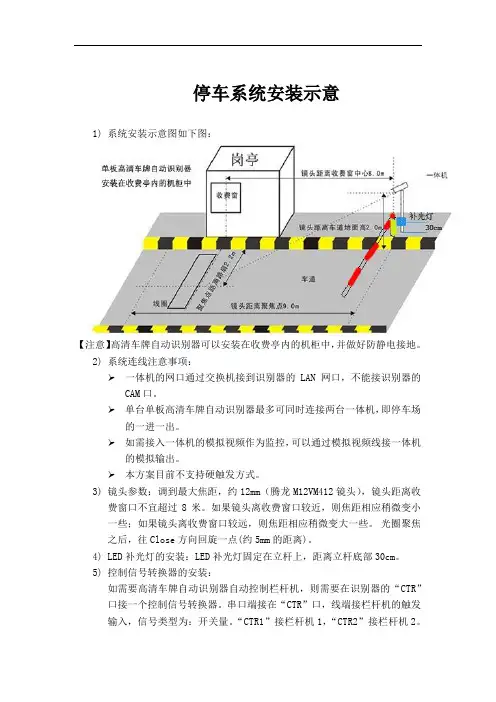

停车系统安装示意
1)系统安装示意图如下图：
【注意】高清车牌自动识别器可以安装在收费亭内的机柜中，并做好防静电接地。

2)系统连线注意事项：
➢一体机的网口通过交换机接到识别器的LAN网口，不能接识别器的CAM口。

➢单台单板高清车牌自动识别器最多可同时连接两台一体机，即停车场的一进一出。

➢如需接入一体机的模拟视频作为监控，可以通过模拟视频线接一体机的模拟输出。

➢本方案目前不支持硬触发方式。

3)镜头参数：调到最大焦距，约12mm（腾龙M12VM412镜头），镜头距离收
费窗口不宜超过8米。

如果镜头离收费窗口较近，则焦距相应稍微变小
一些；如果镜头离收费窗口较远，则焦距相应稍微变大一些。

光圈聚焦
之后，往Close方向回旋一点(约5mm的距离)。

4)LED补光灯的安装：LED补光灯固定在立杆上，距离立杆底部30cm。

5)控制信号转换器的安装：
如需要高清车牌自动识别器自动控制栏杆机，则需要在识别器的“CTR”
口接一个控制信号转换器。

串口端接在“CTR”口，线端接栏杆机的触发
输入，信号类型为：开关量。

“CTR1”接栏杆机1，“CTR2”接栏杆机2。

视频监控系统拓扑结构图功能架构图视频监控平台系统结构视频平台在结构上划分为管理端.服务端.客户端三部分。

1．管理端主要功能为配置信息。

将配置好的信息保存到数据库，以供其他模块使用。

设置信息包括视频服务器设置、设置、录像设置、用户管理，对于用户来说。

只需安排专人负责管理；2．服务端主要负责获取配置好的设备信息，为客户端提供图像浏览，服务，并且可监视客户端的连接状态、客户端的IP、连接通道、用户、权限、以及切断某客户端的连接；3．客户端主要负责根据登录客户端用户的权限，自动载人配置信息，不需要再手工配置。

软件系统结构图如图1所示：视频监控平台项目需求一．平台系统要求总括1.系统需要兼容多家厂商设备，除可支持ZION，GE，海康、汉邦、大华、恒亿、德加拉、图敏、朗驰、网视等一系列国内外主流监控厂商设备外，在保持系统可靠性的基础上最大实现系统设备的可兼容范围。

2.系统核心功能应当具备设备无关性，系统中增加未支持的设备的时候只要针对设备驱动子模块做调整就应能兼容新设备。

3.服务器对于前端信号的接受处理应当对其传输通道做出相应的优化策略，例如前端为移动终端，使用3g信道传输数据，平台对此应当有专门的处理方法，在不对画面质量做太大牺牲的同时压缩传输占用的带宽。

4.系统须对外提供开放的透明接口，为其他系统提供类似于前端硬件可提供的数据调用接口，以满足今后进一步实现与其他二级应用系统的集成的要求。

例如消防、防盗、聚光系统实现联动远程控制。

5.系统设计中应当考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。

并根据今后该项目工程的实际要求扩展系统功能，同时，在设计中应留有冗余，以满足今后的发展要求。

6.系统的设计应当具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统应具有一整套完整的系统管理策略，以保证系统的运行安全。

7.系统须采用转发方式做数据传输，系统中的音视频数据通过服务器转发的方式做传输。
