速度控制回路(增速+换速)

速度控制回路(增速+换速)

有时仍不能满足快速运动的要求，常常要求 和其它方法（如限压式变量泵）联合使用。
液压缸差动连接的快速运动回路
液压与气动技术
2、双泵供油增速回路
当换向阀6处于图示位置，并且 由于外负载很小，使系统压力低于顺 序阀3的调定压力时，两个泵同时向
系统供油，活塞快速 向右运动；
设定双泵供油时系统的最 高工作压力
于是无杆腔排出的油液与泵1输出的油液合 流进入无杆腔，即在不增加泵流量的前提下增加 了供给无杆腔的油液量，使活塞快速向右运动。
液压缸差动连接的快速运动回路
液压与气动技术
差动连接增速回路
这种回路比较简单也比较经济，但液压缸的
速度加快有限，差动连接与非差动连接的速度之
比为:
1'
A1
1 ( A1 A2 )
A
DT1 P DT2
B B
采用电磁阀的快慢速换接回路
液压与气动技术 两种慢速（工进）换接回路
1、调速阀串联的换接回路
特点：v1 > v2，否则2不起作用
液压与气动技术 两种慢速（工进）换接回路
2、调速阀并联的换接回路1
特点：v1、v2互不影响，但因A、
B任意一个工作时，另一个减压阀 阀口最大，一旦换接易前冲。
双泵供油的快速运动回路
低压大流量泵1和高 压小流量泵2组成的 双联泵作为系统的动 力源。
液压与气动技术
双泵供油增速回路
换向阀6的电磁铁通电后, 缸有杆腔经 节流阀7回油箱，系统压力升高，达到顺序 阀3的调定压力后,大流量泵1通过阀3卸荷, 单向阀4自动关闭,只有小流量泵2单独向系
统供油,活塞慢速 向右运动.
液压与气动技术 快速与慢速的换接回路
2、采用电磁阀的快慢速换接回路

第八章流量阀及速度控制回路解读

第八章流量阀及速度控制回路解读

m
几种常用的节流口形式如图所示。
针阀式
偏心槽式
轴向三角槽式
周向缝隙式
轴向缝隙式
（一）节流阀
1、结构原理
适用于： 负载和温
度变化不大或
对速度稳定性 要求不高的液
压回路中。
单向节流阀
则无节流作用。
2
3 只能控制一个方向上的流量大小， 而在另一个方向 4
1 2 3 P2 4 P1
P2
P1 P2
P1
P1
1）液压缸差动连接回路
2）采用蓄能器的快速运动回路
3）双泵供油回路
4）用电磁换向阀的快慢速转换回路
5）行程阀的快慢速换接回路
下位： 快进 上位： 工进 阀2左位：快退
优点：快慢速换接过程 较平稳，换接点的位置较准 确。 缺点：行程阀的安装位 置不能任意布置，管路连接 较为复杂。
2. 两种慢速的转换回路
1、进油节流调速回路
1）回路的组成： 定量泵、节流阀、溢流阀 和执行元件。 2）工作原理： 执行元件进油路串接一节流 阀，以调节执行元件运动速度。 正常工作的必要条件： 泵输出油液qp q1→液压缸 △q→油箱
泵出口压力pp：溢流阀调整压力（基本恒定）
2、回油（出口）节流调速回路
原理： 节流阀串联在液压缸回油 路上，通过控制缸的回油量q2 实现速度调节。 特点： 基本特性与进口节流调速 回路基本相同。
正确而迅速地阅读液压系统图，对于分析液压 系统、设计电气系统以及使用、检修、调整液压设 备都有重要的作用。
阅读液压系统图的一般方法和步骤： 1）了解液压系统的任务、工作循环、应具 备的性能和需要满足的要求； 2）查询系统图中所有的液压元件及其连接 关系，分析它们的作用及其所组成的基本回路及 功能； 3）分析系统的基本回路，了解系统的工作 原理及特点。

速度控制回路

速度控制回路

5 4 1DT 3 2DT 2 1
双泵并联的快速运动回路
在实际应用时，常常选择一 个由低压大流量泵和高压小流量 泵并联成一体的双联泵供油，快 速运动时，双泵同时供油，慢速 运动时，高压小流量泵单独供油， 实现满进工进，这样可使液压站 结构简单而紧凑。 该回路功率利用合理，效率 高，但回路相对复杂，成本高， 常用于快慢速度差值较大的系统 中。如组合机床、注塑机等液压 系统中。
2 .容积调速回路
容积调速回路是通过改变液压泵(马达) 的排量调节执行元件的运动速度或转速的回 路。 这种回路不需节流和溢流，压力损失小， 能量利用较合理，效率高，发热少，常用于 大功率液压系统。
（1）变量泵及定量执行元件调速回路
（2）定量泵和变量马达调速回路
输出功率与马达排量无关VM、即与转速无 关——因采用定量泵——恒功率调速！
1、差动连接的快速运动回路 2、双泵供油快速运动回路 3、用蓄能器的快速运动回路
差动连接增速回路
差动增速回路系统结构简单， 在各种液压系统中得到广泛应 用。但因差动连接时的有效工 作面积为活塞杆的面积，快速 运动时，活塞杆的有效推力减 小，因此油缸负载较大时不宜 采用这种回路。 要使快进和快退速度相等则A1=2A2， 此时快进（退）速度为工进速度的2 倍。
两种慢速的换接回路
（1）调速阀串联的速度换接回路
这种回路中调速阀6的调节 流量必须小于阀5的调节流量， 即第一工进速度大于第二工进 速度，否则只能获得—种工作 速度。这种调速回路的特点除 两种工进速度可任意调节外， 因阀5始终处于工作状态，速度 切换时不会产生前冲现象，运 动比较平稳。
两种慢速的换接回路
6 4 5 K 2 3
1
7.2.3 速度换接回路

速度控制回路

速度控制回路
1．差动回路：
2．采用蓄能器的快速补油回 路：
对于间歇运转的液压机 械，当执行元件间歇或 低速运动时，泵向蓄能 器充油。而在工作循环 中某一工作阶段执行元 件需要快速运动时，蓄 能器作为泵的辅助动力 源，可与泵同时向系统 提供压力油。
3．利用双泵供油的快速运动回路：
二、容积调速回路
容积调速回路是用改变泵或马达的排量来实现调速的。
优点:没有节流损失和回流损失，因而效率高，油液 温升小，适用于高速、大功率调速系统。
缺点:变量泵和变量马达的结构较复杂，成本较高。
三种基本形式: （1）变量泵和定量液压执行元件的容积调速回 （2）定量泵和变量马达容积调速回路 （3）变量泵和变量马达的容积调速回路
1、快速与慢速的换接回路
例：电磁阀的换接回路（用二位二通电磁阀与调 速阀并联）
动画演示
2、二次进给的回路
（1）调速阀串联的换接回路
动画演示
特点：第一次工作进给时液压缸的工作速度通过调速
阀A调定，第二次工作进给时液压缸的工作速度通过调 速阀A 后再由调速阀B调定，速度大小受调速阀A的限 制。
（2）调速阀并联的换接回路
（c）速度稳定性差。
（d）运动平稳性差。
（2）功率和效率 液压泵输出功率：
P pPq
液压缸输入功率： P1 p1qV1
回路中功率损失： P P P 1p P q p 1 q V 1
结论：液压泵输出功率中很大部分消耗在溢流阀 （流量损耗）和可调节流阀（压力损耗）上，系 统的效率很低。
2、回油节流调速回路
为了提高回路的综合性能，一般常采用进油节流调 速，并在回油路上加背压阀的回路，使其兼具两者 的优点。
3旁油路节流调速回路
旁油路节流调速回 路负载特性很软， 低速承载能力又差， 故其应用比前两种 回路少，只用于高 速、重载，对速度 平稳性要求不高的 较大功率系统中。

第7章速度控制回路

第7章速度控制回路
第16页/共75页
§ 7.3.速度控制回路 -调速回路
第17页/共75页
§ 7.3.速度控制回路 -调速回路
第18页/共75页
§ 7.3.速度控制回路 -调速回路
节流调速回路结构简单，成本低，易于维 护，在实际生产中得到了广泛应用，但能量 损失较大，功率利用率低，系统发热量大， 一般只适用于中小功率液压系统。在大功率 液压系统中多采用容积调速回路。
第30页/共75页
§ 7.3.速度控制回路 -调速回路
4.调速回路的比较和选用
(1)调速回路的比较。
回路类 主要性能
机械特 性
速度稳 定性
承载能 力
调速范围
功率特 效率
性
发热
适用范围
节流调速回路Βιβλιοθήκη 用节阀 进回油 旁路用调速阀
进回油
旁 路
较差
差
好
较好
较大 低 大
较差
小 较高 较小
好
较大 低 较高 大 较小
第48页/共75页
§ 7.3.速度控制回路 -调速回路
第49页/共75页
§ 7.3.速度控制回路 -调速回路
第50页/共75页
§ 7.3.速度控制回路 -调速回路
其他快速回路
第51页/共75页
§ 7.3.速度控制回路 -调速回路
自重充液的快速回路
活塞向下运动时，由于运动部件的 自重，活塞快速下降，由单向节流阀控 制下降速度。此时因液压泵供油不足， 液压缸上腔出现负压，充液油箱4 通过 液控单向阀3（充液阀）向缸的上腔补油；
第3页/共75页
§ 7.3.速度控制回路 -调速回路
液压系统中的执行元件为液压缸或液压马达， 调速是为了满足液压执行元件对工作速度的要求， 在不考虑液压油的压缩性和泄漏的情 况下，液压缸 的运动速度为 ：

液压传动课题17速度控制回路

液压传动课题17速度控制回路

率高，广泛应用于大功率液压系统中。
（2）分类 1）变量泵和定量液压马达（或液压缸）容积调速回路 2）定量泵和变量液压马达容积调速回路 3）变量泵和变量液压马达容积调速回路。
课题17 速度控制回路
2、变量泵和定量液压执行元件容积调速回路
模块四
（1）组成
变量泵 +液压马达（或液压缸）
变量泵和定量液压执行元件容积调速回路
回油节流调速回路
课题17 速度控制回路
（2）比较
相同处 不同处 ∵ v—F特性基本与进口节流相似 ∴ 上述结论都适用于此 1）承受负值负载能力 ∵ 回油路节流阀使缸有一定背压
模块四
∴ 能承受负值负载，并↑v稳定性，而进油路则需在回油路 上增加背压阀方可承受，△P↑。
2）实现压力控制的方便性
∵ 进油路调速中工作台碰到死挡铁后，活塞停止，缸进油 腔油压上升至pY
（4）应用
因为速度负载特性、低速承载能力差。所以 一般用于高速、重载、 对速度平稳性要求很低的较大功率场合，如：牛头刨床主运动系统、输 送机械液压系统、大型拉床液压系统、龙门刨床液压系统等。
课题17 速度控制回路
5、采用调速阀的节流调速回路
模块四
（1）按调速阀安装位臵：进油路，回油路，旁油路
（2）特点 1）在负载变化较大，v稳定性要求较高的场合，则用调速阀替代节流 阀，当△P > △P min，q不随△P而变化，所以速度刚性明显优于节流阀 调速。
模块四
在这种回路中，液压泵转速和液压马达排量都是恒量，改变液压泵排量就可 使液压马达转速和输出功率随成正比地变化。而马达的输出转矩是由负载决定的， 不因调速而发生变化，所以这种回路通常叫做恒转矩调速回路。这种调速回路的 调速范围很大。

速度控制回路

速度控制回路

液压、液力与气压传动技术
用于各种类型液压操作系统中。 缺点：压力油通过节流口和从旁路流回油箱均有能量损失，导致
系统发热和效率降低。 （1）进口节流调速回路
进口节流调速回路如图7.14所示。
Page ▪ 3
速度控制回路
节流阀串接在液压缸的进油路 上，用它来控制进入液压缸的流 量，调节液压缸的运动速度。多 余流量经溢流阀流回油箱。泵的 供油压力由溢流阀调定。
图3 用行程阀的快慢速换接回路
速度控制回路
2、两种慢速的换接回路
图4所示为二调速阀串 联的两次工进速度切 换回路。
Page ▪ 19
图4 二调速阀串联的两工进速度换接回路
速度控制回路
图5所示为二调速阀并联的两工进速度换接回路。
Page ▪ 20
图5二调速阀并联的两工进速度换接回路 1.主换向阀；2，3.阀；A，B.调速阀
图2 蓄能器供油快速运动回路
速度控制回路
1.3速度换接回路
1、快速与慢速的切换回路 图3所示的是一种采用行程阀的快慢速换接回路。 优点：回路的快慢速换接比较平稳，换接点的位置比较准确。 缺点：是不能任意改变快慢行程的位置，管路连接较为复杂。
Page ▪ 17
Page ▪ 18
速度控制回路
1.液压泵； 2.换向阀； 3.液压缸； 4.行程阀； 5.单向阀； 6.节流阀。
此外无背压，同样不能承受负值载荷，工作平稳性也差。
Page ▪ 6
速度控制回路
上述三种回路速度均存在速 度受负载影响大，变载荷下的 运动平稳性都比较差的缺点。 为了克服这个缺点，回路中的 节流阀可由调速阀来代替。
Page ▪ 7
图7.16 旁路节流调速回路
速度控制回路

速度控制回路

速度控制回路
低速时，曲线陡，回路的速度刚性差。
2.在不同节流阀通流面积下，回路有不
同的最大承载能力。AT越大，Fmax越小，回路
的调速范围受到限制。
3.只有节流功率损失，无溢流功率损失， 回路效率较高。
总目录
返回本章
返回本节
上一页
下一页
结束
调速阀式进油路节流调速回路
在节流阀调速回路中，当负载变化时，因节 流阀前后压力差变化，通过节流阀的流量均 变化，故回路的速度负载特性比较差。若用 调速阀代替节流阀，回路的负载特性将大为 提高。
总目录
返回本章
返回本节
上一页
下一页
结束
容积调速回路
容积调速回路通过改变液压泵和液压马达的排 量来调节执行元件的速度。由于没有节流损失和溢 流损失，回路效率高，系统温升小，适用于高速、 大功率调速系统。根据变量装置分为：
变量泵与定量马达（缸）组成的容积调速回路 定量泵与变量马达组成的容积调速回路 变量泵与变量马达组成的容积调速回路
PM Pp
特点：泵的流量qp 视为常数，改变泵马达的排量
VM可使马达转速 nM 和输出转矩 TM 随之
成比例的变化。马达的输出功率PM取决于
泵的功率，不会因调速而发生变化，所以
这种回路常称为恒功率调速回路。
▪ 回路的速度刚性受负载变化影响的原因：
随着负载增加，因泵和马达的泄漏增加， 致使马达输出转速下降。
调节执行元件的工作速度v ，可以改变输入执行元件的流 量q或执行元件输出的流量q ；或改变执行元件的几何参
数。 由 q KAT pm ，故对于定量泵供油系统，可以用流
量控制阀（调节AT）来调速—节流调速回路；
由qB=nVB ，故对于变量泵（马达）系统，可以改变

速度控制回路教学内容

速度控制回路教学内容

q3
大于有杆腔回油量，所以节流阀开口 较大，低速运行时，阀不易堵塞，故
有利于获得较低的运动速度； ④ 由
于液压缸回油直通油箱无背压力，当
负载突然减小或增大时，活塞将出现
前冲或爬行，故运动平稳性较差。
第十二章 液压基本回路
2、回油路节流调速回路
1）回路工作状态
A1 A2
p1
P2
q1
q2
pp
v
F P0=0
第十二章 液压基本回路
2、定量泵—变量马达容积调速回路
——定量泵-变量马达容积 调速回路由定量泵、变量 马达和起安全作用的溢流 阀组成。
定量泵输出的定量压力 油全部进入执行元件液压 马达中，通过改变液压马 达的排量 ，来调节马达的 转速。回路工作压力由负 载转矩决定，溢流阀只起 安全阀作用，系统过载时， 才打开溢流。
节流调速回路由于存在着 节流损失和溢流损失，回路 效率低，发热量大，因此， 只用于小功率调速系统。
第十二章 液压基本回路
（二）容积调速回路
——容积调速回路是由【变量泵】或【变量马达】组成的调 速回路，它可以通过调节变量泵的输出流量或变量马达的排 量，以此来调节执行元件的运动速度。
在容积式调速回路中，液压泵输出的液压油全部直接进入 液压缸或液压马达，无溢流损失和节流损失。而且，液压泵 的工作压力随负载的变化而变化，因此，变量泵效率高，发 热量少。容积调速回路多用于工程机械、矿山机械、农业机 械和大型机床等大功率的调速系统中。

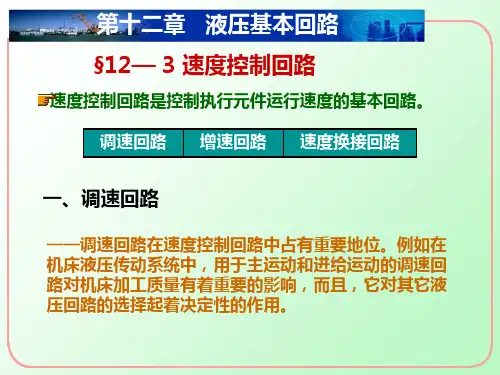

第十二章 液压基本回路 §12— 3 速度控增速回路 速度换接回路
一、调速回路
——调速回路在速度控制回路中占有重要地位。例如在 机床液压传动系统中，用于主运动和进给运动的调速回 路对机床加工质量有着重要的影响，而且，它对其它液 压回路的选择起着决定性的作用。

速度控制回路

速度控制回路

节流调速回路-旁油路节流阀节 流调速回路
旁油路节流调速 图示： 回路速度-负载 曲线
旁油路调速回路速度-负载曲线
节流调速回路-旁油路节流阀节 流调速回路
功率消耗：比进油、回油路调速 回路小，效率较高。
功能：常用于高速重载且对速度 平稳性要求不高的较大功率的液 压系统中。
节流调速回路-回油路节流阀节 流调速回路
回油路节流阀节 原理图： 流调速回路原理： 该回路将节流阀 串联在回油路上， 通过控制从液压 缸回油腔流出的 压力油的流量， 达到控制进入液 压缸无杆腔的流 量的作用，实现 速度调节。
节流调速回路-回油路节流阀节 流调速回路
回油路节流调速 图示： 回路的速度负载 -曲线
速度控制回路—节流调速回路
速度控制回路主要包括：
●节流调速回路 ●容积调速回路 ●节流容积调速回路
节流调速回路按流量阀的不同分为：
● 节流阀节流调速 ●调速阀节流调速Βιβλιοθήκη 速度控制回路—节流调速回路
节流调速回路按控制阀安装位置不 同分为：
进油路节流阀节流调速回路 回油路节流阀节流调速回路 旁油路节流阀节流调速回路
节流调速回路-进油路节流阀节 流调速回路
进油路节流调速 图示： 速度-负载曲线
进油路调速回路 速度-负载曲线
节流调速回路-进油路节流阀节 流调速回路
功率消耗：它与载速度无关。低 速轻载时，效率低、发热大。
功能：该回路适用于轻载、低速、 负载变化不大和对速度稳定性要 求不高的小功率液压系统。
回油路调速回路速度 负载-曲线
节流调速回路-回油路节流阀节 流调速回路
功率消耗：与负载、速度无关。 低速轻载时，效率低、发热大。
功能：常用于负载变化较大，要 求运动平稳的液压系统中。

速度控制回路PPT课件

速度控制回路PPT课件

【调速阀并联2】 快进—工进1—工进2—快退
.
16
调速阀串联
换向阀4电磁铁“-” 压力油→调速阀2→换向阀4→缸： 流量由调速阀2调节，q2—工进1
换向阀4电磁铁“+” 压力油→节流阀2→节流阀3→缸： 流量由调速阀3调节，q3 —工进2
要求： q2 > q3
【调速阀串联2】 工进1—工进2—快退
.
10
二、快速和速度换接回 路 • 1、快速回路
• ◆功用：空载时加快执行元件
的
• 运◆原动理速：度流入，缸提的高流生量产Q↑率。
⑴差动快速回路
电磁铁“-”：差动—快进 电磁铁“+”：工进
【差动快速回路】
.
11
(2)双泵供油快速回路
快进 因工作压力较低， 顺 序阀2关闭。单向阀打开 ——双泵供油。
.
14
电磁阀与节流阀并联的速度换接回路
电磁铁1“+”： • 压力油→换向
阀1→液压缸 • ——快进
电磁铁1“-”： 压力油→节流阀→液压缸 ——工进
.
15
(2)两种慢速的换接回路
调速阀并联
换向阀4电磁铁“-” 压力油→调速阀2→换向阀4 →缸： 流量由阀2调节，q2 ——工进1
换向阀4电磁铁“+” 压力油→调速阀3→换向阀4 →缸： 流量由阀3调节，q3 ——工进2
★结构简单，效率低(有节流损失和溢流损失）。 ——多用于小功率液压系统，如机床进给系统等。
.
3
(2)回油节流调速回路
◆通过调节液压缸的回油流量， 而控制输入液压缸的流量:q1=q2
◆具备前述进油节流调速回路 的特点，其主要区别：
①有背压，运动平稳性好； ②发热引起的泄漏小（因节流发热, 可流到油箱冷却)； ③但再次起动有冲击，而进油节流 调速则不会。

12气动基本回路速度控制回路.ppt

12气动基本回路速度控制回路.ppt
在图14-3b所示的回 路中，气缸上升时可 调速，下降时则通过 快排气阀排气，使气 缸快速返回。
二、双作用气缸的速度控制回路
1、单向调速回路
当节流阀开度较小时，由于进 入A腔的流量较小，压力上升 缓慢，当气压达到能克服负载 时，活塞前进，此时A腔容积 增大，结果使压缩空气膨胀， 压力下降，使作用在活塞上的 力小于负载，因而活塞就停止 前进。待压力再次上升时，活 塞才再次前进。这种由于负载 及供气的原因使活塞忽走忽停 的现象，叫气缸的“路
六、变速回路
快进—慢进—快退
五、缓冲回路
❖ 要获得气缸行程末端的缓冲，除采用带缓冲的气缸外，特 别在行程长、速度快、惯性大的情况下，往往需要采用缓冲 回路来满足气缸运动速度的要求。
b）所示回路的特点是， 当活塞返回到行程末端时， 其左腔压力已降至打不开 顺序阀2的程度，余气只 能经节流阀1排出，因此 活塞得到缓冲。
a）所示回路能实现快进一慢进缓冲一停止快 退的循环，行程阀可根据需要来调整缓冲开始 位置，这种回路常用于惯性力大的场合。
进气节流
❖ 节流供气的不足之处主要表现为：
❖ 1)当负载方向与活塞运动方向相反时，活塞运动 易出现不平稳现象，即“爬行”现象。
2)当负载方向与活塞运动方向一 致时，由于排气经换向阀快排， 几乎没有阻尼，负载易产生“跑 空”现象，使气缸失去控制。
所以进气节流，多用于垂直安装的气缸的供气回路中
❖ 在水平安装的气缸的供气回路中一般采用如图14-4b 所示的节流排气的回路。
在要求气缸具有准确而平稳的速度时(尤其在负 载变化较大的场合)，就要采用气液相结合的 调速方式了。
❖ 2、双向调速回路
❖ 在气缸的进、排气口装设节流阀，就组成了双向调速回路
