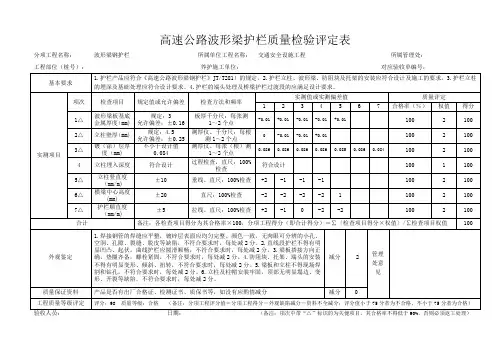

高速公路波形梁护栏质量检验评定表分项工程名称:波形梁钢护栏所属单位工程名称:交通安全设施工程所属管理处:工程部位(桩号):养护施工单位:对应验收单编号:基本要求1.护栏产品应符合《高速公路波形梁钢护栏》JT/T281)的规定。
2.护栏立柱、波形梁、防阻块及托架的安装应符合设计及施工的要求。
3.护栏立柱的埋深及基础处理应符合设计要求。
4.护栏的端头处理及桥梁护栏过渡段的应满足设计要求。
实测项目项次检查项目规定值或允许偏差检查方法和频率实测值或实测偏差值质量评定1 2 3 4 5 6 7 合格率(%)权值得分1△波形梁板基底金属厚度(mm)规定:3允许偏差:±0.16板厚千分尺:每张测1~2个点-0.01 +0.01 -0.01 -0.01 +0.01 100 2 100 2△立柱壁厚(mm)规定:4.5允许偏差:±0.25测厚仪、千分尺:每根测1~2个点0 -0.01 -0.01 +0.01 100 2 100 3△镀(涂)层厚度(mm)不小于设计值0.084测厚仪、每张(根)测1~2个点0.086 0.086 0.086 0.086 0.085 0.086 0.084 100 2 100 4 立柱埋入深度符合设计过程检查,直尺:100%检查符合设计100 1 100 5△立柱竖直度(mm/m)±10 垂线、直尺:100%检查+2 -1 -1 -1 100 2 100 6△横梁中心高度(mm)±20 直尺:100%检查-2 -2 -2 -2 1 100 2 100 7△护栏顺直度(mm/m)±5 拉线、直尺:100%检查+2 -1 0 -2 -2 100 2 100 合计备注:各检查项目得分为其合格率×100,分项工程得分(即合计得分)=∑〔检查项目得分×权值〕/∑检查项目权值100外观鉴定1.焊接钢管的焊缝应平整,镀锌层表面应均匀完整、颜色一致,无肉眼可分辨的小孔、空洞、孔隙、裂缝、脱皮等缺陷,不符合要求时,每处减2分。

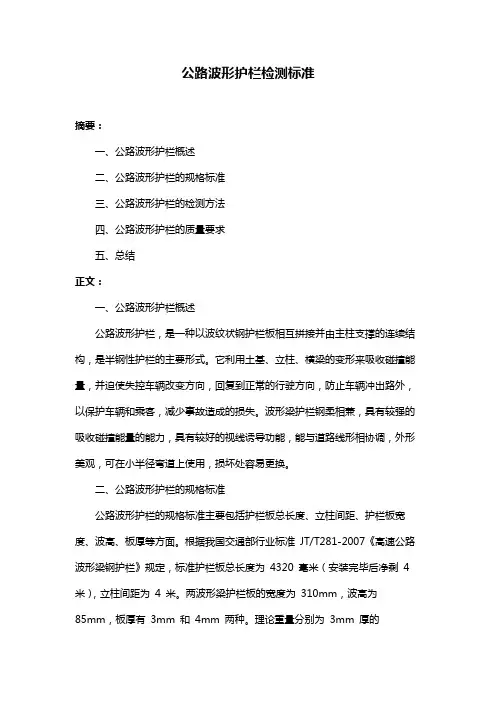

公路波形护栏检测标准摘要:一、公路波形护栏概述二、公路波形护栏的规格标准三、公路波形护栏的检测方法四、公路波形护栏的质量要求五、总结正文:一、公路波形护栏概述公路波形护栏,是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构,是半钢性护栏的主要形式。
它利用土基、立柱、横梁的变形来吸收碰撞能量,并迫使失控车辆改变方向,回复到正常的行驶方向,防止车辆冲出路外,以保护车辆和乘客,减少事故造成的损失。
波形梁护栏钢柔相兼,具有较强的吸收碰撞能量的能力,具有较好的视线诱导功能,能与道路线形相协调,外形美观,可在小半径弯道上使用,损坏处容易更换。
二、公路波形护栏的规格标准公路波形护栏的规格标准主要包括护栏板总长度、立柱间距、护栏板宽度、波高、板厚等方面。
根据我国交通部行业标准JT/T281-2007《高速公路波形梁钢护栏》规定,标准护栏板总长度为4320 毫米(安装完毕后净剩4 米),立柱间距为4 米。
两波形梁护栏板的宽度为310mm,波高为85mm,板厚有3mm 和4mm 两种。
理论重量分别为3mm 厚的49.16kg,4mm 厚的为65.44kg;每公里3mm 厚的重12.3 吨,4mm 厚的重16.34 吨。
三、公路波形护栏的检测方法公路波形护栏的检测主要包括外观质量、尺寸、重量、防撞性能等方面。
外观质量主要检查护栏表面的平整度、色泽、锌层厚度等;尺寸主要检查护栏板的长度、宽度、波高、板厚等是否符合标准要求;重量主要检查护栏板的理论重量是否与实际重量相符;防撞性能主要检查护栏的防撞能力、吸收碰撞能量能力等。
四、公路波形护栏的质量要求公路波形护栏的质量要求主要包括以下几个方面:1.护栏板表面应平整、无明显凹凸、色泽均匀;2.护栏板的尺寸、波高、板厚等应符合标准规定;3.护栏板的理论重量与实际重量应基本相符;4.护栏板具有良好的防撞性能,能吸收碰撞能量,迫使失控车辆改变方向,回复到正常行驶方向;5.护栏板在运输、安装过程中应避免损坏、变形。

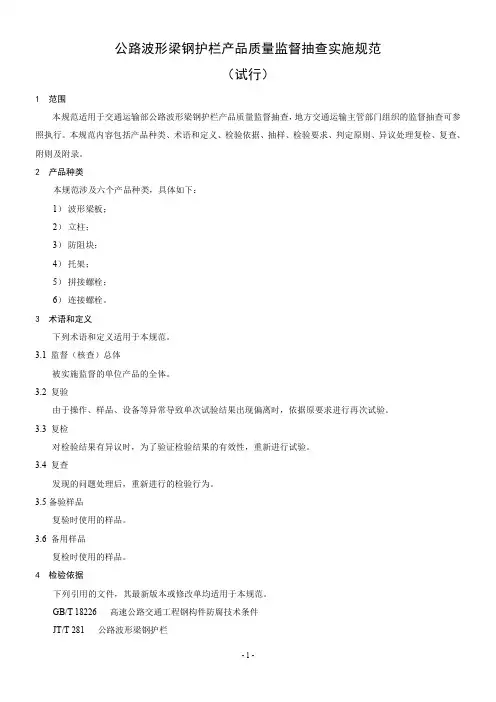

公路波形梁钢护栏产品质量监督抽查实施规范(试行)1 范围本规范适用于交通运输部公路波形梁钢护栏产品质量监督抽查,地方交通运输主管部门组织的监督抽查可参照执行。
本规范内容包括产品种类、术语和定义、检验依据、抽样、检验要求、判定原则、异议处理复检、复查、附则及附录。
2 产品种类本规范涉及六个产品种类,具体如下:1)波形梁板;2)立柱;3)防阻块;4)托架;5)拼接螺栓;6)连接螺栓。
3 术语和定义下列术语和定义适用于本规范。
3.1 监督(核查)总体被实施监督的单位产品的全体。
3.2 复验由于操作、样品、设备等异常导致单次试验结果出现偏离时,依据原要求进行再次试验。
3.3 复检对检验结果有异议时,为了验证检验结果的有效性,重新进行试验。
3.4 复查发现的问题处理后,重新进行的检验行为。
3.5备验样品复验时使用的样品。
3.6 备用样品复检时使用的样品。
4 检验依据下列引用的文件,其最新版本或修改单均适用于本规范。
GB/T 18226 高速公路交通工程钢构件防腐技术条件JT/T 281 公路波形梁钢护栏JT/T 457 公路三波形梁钢护栏JT/T 495 公路交通安全设施质量检验抽样及判定交科技发[2012]32号交通运输产品质量行业监督抽查管理办法(试行)5 抽样5.1抽样型号或规格抽样产品应是JT/T 281或JT/T 457标准中规定的规格型号。
5.2抽样方法、基数及数量5.2.1抽样方法在工程现场、生产企业或经销企业随机抽取同一生产企业一年内生产的产品,抽查的产品应具有生产企业的质量检验合格证明。
抽样人员不应少于2人。
5.2.2 抽样基数5.2.2.1批次划分监督总体应大于250,螺栓产品不大于10000划分为一个批次,其它产品不大于1000组成一批,当超过时,将监督总体按前述要求均分为多个批。
5.2.2.2批次抽样随机抽取1~3批。
5.2.3抽样数量1)工程现场或经销企业抽样(1)对于螺栓批,当包装贮存时,从总包数中随机抽取13包,每包中随机抽取3套,当不足13包时,适当增加每包中抽取的数量,保证样品数为39套;若非包装贮存,随机抽取39套样品。

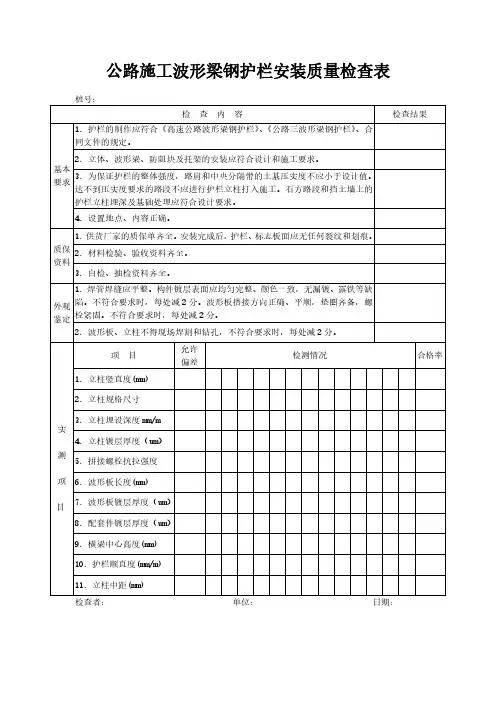

公路施工波形梁钢护栏安装质量检查表
桩号:
检查内容检查结果
基本要求1.护栏的制作应符合《高速公路波形梁钢护栏》、《公路三波形梁钢护栏》、合同文件的规定。
2.立体、波形梁、防阻块及托架的安装应符合设计和施工要求。
3.为保证护栏的整体强度,路肩和中央分隔带的土基压实度不应小于设计值。
达不到压实度要求的路段不应进行护栏立柱打入施工。
石方路段和挡土墙上的护栏立柱埋深及基础处理应符合设计要求。
4.设置地点、内容正确。
质保资料1.供货厂家的质保单齐全。
安装完成后,护栏、标志板面应无任何裂纹和划痕。
2.材料检验、验收资料齐全。
3.自检、抽检资料齐全。
外观鉴定1.焊管焊缝应平整。
构件镀层表面应均匀完整、颜色一致,无漏镀、露铁等缺陷。
不符合要求时,每处减2分。
波形板搭接方向正确、平顺,垫圈齐备,螺栓紧固。
不符合要求时,每处减2分。
2.波形板、立柱不得现场焊割和钻孔,不符合要求时,每处减2分。
实测项目
项目
允许
偏差
检测情况合格率1.立柱竖直度(mm)
2.立柱规格尺寸
3.立柱埋设深度mm/m
4.立柱镀层厚度(um)
5.拼接螺栓抗拉强度
6.波形板长度(mm)
7.波形板镀层厚度(um)
8.配套件镀层厚度(um)
9.横梁中心高度(mm)
10.护栏顺直度(mm/m)
11.立柱中距(mm)
检查者:单位:日期:。

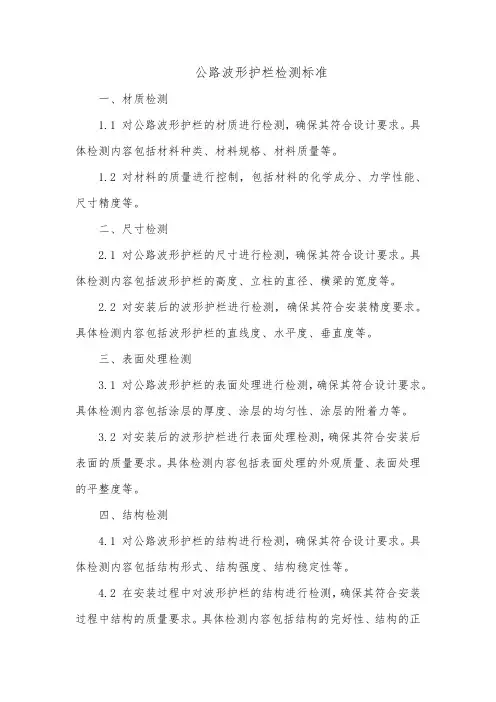

公路波形护栏检测标准一、材质检测1.1 对公路波形护栏的材质进行检测,确保其符合设计要求。
具体检测内容包括材料种类、材料规格、材料质量等。
1.2 对材料的质量进行控制,包括材料的化学成分、力学性能、尺寸精度等。
二、尺寸检测2.1 对公路波形护栏的尺寸进行检测,确保其符合设计要求。
具体检测内容包括波形护栏的高度、立柱的直径、横梁的宽度等。
2.2 对安装后的波形护栏进行检测,确保其符合安装精度要求。
具体检测内容包括波形护栏的直线度、水平度、垂直度等。
三、表面处理检测3.1 对公路波形护栏的表面处理进行检测,确保其符合设计要求。
具体检测内容包括涂层的厚度、涂层的均匀性、涂层的附着力等。
3.2 对安装后的波形护栏进行表面处理检测,确保其符合安装后表面的质量要求。
具体检测内容包括表面处理的外观质量、表面处理的平整度等。
四、结构检测4.1 对公路波形护栏的结构进行检测,确保其符合设计要求。
具体检测内容包括结构形式、结构强度、结构稳定性等。
4.2 在安装过程中对波形护栏的结构进行检测,确保其符合安装过程中结构的质量要求。
具体检测内容包括结构的完好性、结构的正确性等。
五、反光性能检测5.1 对公路波形护栏的反光性能进行检测,确保其符合设计要求。
具体检测内容包括反光膜的反光系数、反光膜的耐磨性等。
5.2 在安装后对波形护栏的反光性能进行检测,确保其符合安装后反光性能的质量要求。
具体检测内容包括反光膜的完好性、反光膜的反光效果等。
六、冲击测试6.1 对公路波形护栏进行冲击测试,以评估其在碰撞情况下的性能表现。
测试应按照相关的国家标准或行业标准进行,以确定护栏是否能够有效地减少碰撞时的冲击力。
七、耐久性检测7.1 对公路波形护栏进行耐久性测试,以评估其在长时间使用情况下的性能表现。
测试应包括各种环境因素(如温度、湿度、光照等)对护栏的影响,以确定护栏的耐久性和使用寿命。
八、适应性检测8.1 对公路波形护栏在不同环境条件下的适应性进行检测,以确保其在不同环境条件下的性能表现。
公路波形梁钢护栏产品质量监督抽查实施规范及试验检测频率一览表(试行)1 范围本规范适用于交通运输部公路波形梁钢护栏产品质量监督抽查,地方交通运输主管部门组织的监督抽查可参照执行。
本规范内容包括产品种类、术语和定义、检验依据、抽样、检验要求、判定原则、异议处理复检、复查、附则及附录。
2 产品种类本规范涉及六个产品种类,具体如下:1)波形梁板;2)立柱;3)防阻块;4)托架;5)拼接螺栓;6)连接螺栓。
3 术语和定义下列术语和定义适用于本规范。
3.1 监督(核查)总体被实施监督的单位产品的全体。
3.2 复验由于操作、样品、设备等异常导致单次试验结果出现偏离时,依据原要求进行再次试验。
3.3 复检对检验结果有异议时,为了验证检验结果的有效性,重新进行试验。
3.4 复查发现的问题处理后,重新进行的检验行为。
3.5备验样品复验时使用的样品。
3.6 备用样品复检时使用的样品。
4 检验依据下列引用的文件,其最新版本或修改单均适用于本规范。
GB/T 18226 高速公路交通工程钢构件防腐技术条件JT/T 281 公路波形梁钢护栏JT/T 457 公路三波形梁钢护栏JT/T 495 公路交通安全设施质量检验抽样及判定交科技发[2012]32号交通运输产品质量行业监督抽查管理办法(试行)5 抽样5.1抽样型号或规格抽样产品应是JT/T 281或JT/T 457标准中规定的规格型号。
5.2抽样方法、基数及数量在工程现场、生产企业或经销企业随机抽取同一生产企业一年内生产的产品,抽查的产品应具有生产企业的质量检验合格证明。
抽样人员不应少于2人。
5.2.2 抽样基数监督总体应大于250,螺栓产品不大于10000划分为一个批次,其它产品不大于1000组成一批,当超过时,将监督总体按前述要求均分为多个批。
随机抽取1~3批。
1)工程现场或经销企业抽样(1)对于螺栓批,当包装贮存时,从总包数中随机抽取13包,每包中随机抽取3套,当不足13包时,适当增加每包中抽取的数量,保证样品数为39套;若非包装贮存,随机抽取39套样品。

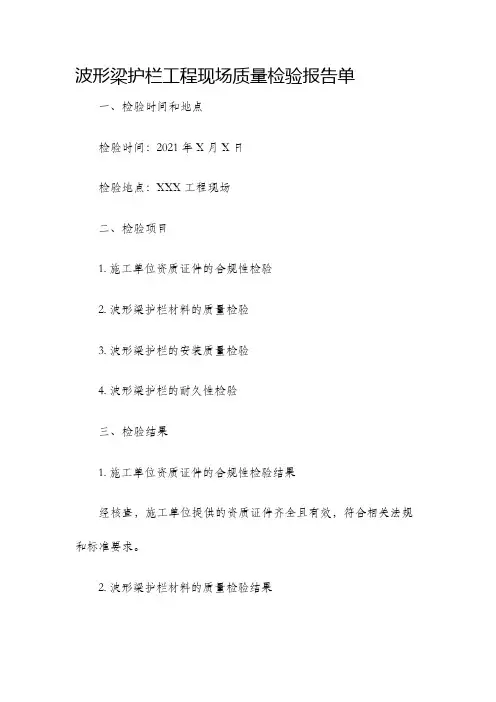

波形梁护栏工程现场质量检验报告单一、检验时间和地点检验时间:2021年X月X日检验地点:XXX工程现场二、检验项目1. 施工单位资质证件的合规性检验2. 波形梁护栏材料的质量检验3. 波形梁护栏的安装质量检验4. 波形梁护栏的耐久性检验三、检验结果1. 施工单位资质证件的合规性检验结果经核查,施工单位提供的资质证件齐全且有效,符合相关法规和标准要求。
2. 波形梁护栏材料的质量检验结果通过对波形梁护栏材料进行抽样检验,检测结果表明材料的质量良好,符合国家标准要求。
材料的防腐性能、强度和表面平整度等方面均符合要求。
3. 波形梁护栏的安装质量检验结果根据现场实际情况和相关标准要求,对波形梁护栏的安装质量进行了全面检验。
经过测量和观察,所有的护栏均牢固安装,无损伤和变形现象。
连接件的紧固度符合要求,未发现松动现象。
4. 波形梁护栏的耐久性检验结果为了评估波形梁护栏的耐久性能,进行了经济有效的测试。
根据测试结果,波形梁护栏具有良好的耐候性和耐腐蚀性,能够在长期使用中保持较好的性能。
四、检验结论根据以上检查结果,结合设计要求和标准规范,对波形梁护栏工程现场质量进行综合评估:1. 施工单位的资质证件齐全且有效,满足相关法规和标准要求。
2. 波形梁护栏材料的质量良好,满足国家标准要求。
3. 波形梁护栏的安装质量达到标准要求,牢固可靠。
4. 波形梁护栏具有良好的耐久性能。
综上所述,波形梁护栏工程现场质量检验结果合格。
五、存在的问题和建议在现场检验过程中,没有发现明显的质量问题。
然而,为了进一步提高工程质量和安全性,我们提出以下建议:1. 施工单位应加强对施工人员的培训,确保其熟练掌握安装操作规程和相关技术要点。
2. 定期对波形梁护栏进行维护和保养,确保其长期稳定性和良好外观。
3. 施工单位应建立有效的质量控制体系,定期进行自检和互检,及时纠正发现的问题。
六、检验单位意见本次检验报告基于对波形梁护栏工程现场质量的实地检查和相关测试,结果准确可靠。

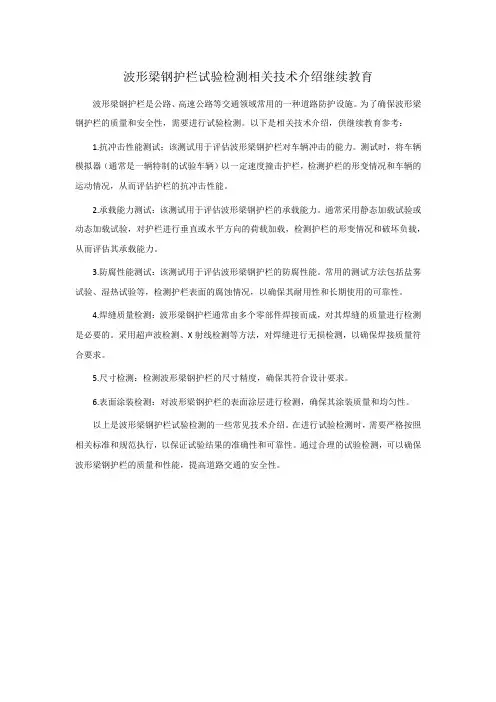

波形梁钢护栏试验检测相关技术介绍继续教育波形梁钢护栏是公路、高速公路等交通领域常用的一种道路防护设施。
为了确保波形梁钢护栏的质量和安全性,需要进行试验检测。
以下是相关技术介绍,供继续教育参考:
1.抗冲击性能测试:该测试用于评估波形梁钢护栏对车辆冲击的能力。
测试时,将车辆模拟器(通常是一辆特制的试验车辆)以一定速度撞击护栏,检测护栏的形变情况和车辆的运动情况,从而评估护栏的抗冲击性能。
2.承载能力测试:该测试用于评估波形梁钢护栏的承载能力。
通常采用静态加载试验或动态加载试验,对护栏进行垂直或水平方向的荷载加载,检测护栏的形变情况和破坏负载,从而评估其承载能力。
3.防腐性能测试:该测试用于评估波形梁钢护栏的防腐性能。
常用的测试方法包括盐雾试验、湿热试验等,检测护栏表面的腐蚀情况,以确保其耐用性和长期使用的可靠性。
4.焊缝质量检测:波形梁钢护栏通常由多个零部件焊接而成,对其焊缝的质量进行检测是必要的。
采用超声波检测、X射线检测等方法,对焊缝进行无损检测,以确保焊接质量符合要求。
5.尺寸检测:检测波形梁钢护栏的尺寸精度,确保其符合设计要求。
6.表面涂装检测:对波形梁钢护栏的表面涂层进行检测,确保其涂装质量和均匀性。
以上是波形梁钢护栏试验检测的一些常见技术介绍。
在进行试验检测时,需要严格按照相关标准和规范执行,以保证试验结果的准确性和可靠性。
通过合理的试验检测,可以确保波形梁钢护栏的质量和性能,提高道路交通的安全性。

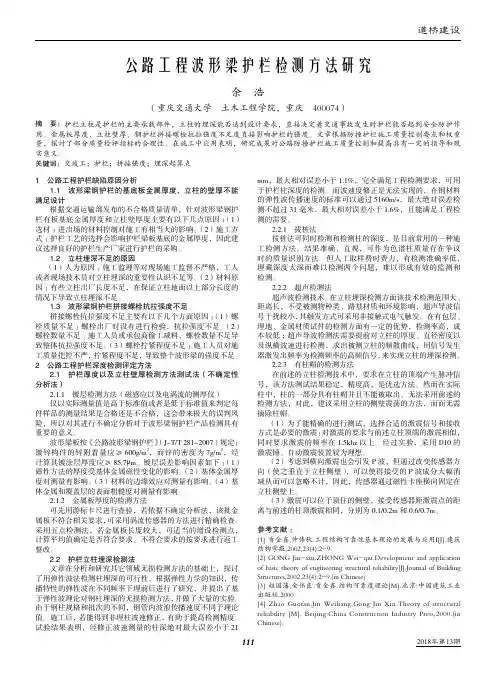

道桥建设2018年第13期1111 公路工程护栏缺陷原因分析1.1 波形梁钢护栏的基底板金属厚度、立柱的壁厚不能满足设计根据交通运输部发布的不合格质量清单,针对波形梁钢护栏有板基底金属厚度和立柱壁厚度主要有以下几点原因:(1)选材:进出场的材料控制对施工有相当大的影响。
(2)施工方式:护栏工艺的选择会影响护栏梁板基底的金属厚度,因此建议选择良好的护栏生产厂家进行护栏的采购。
1.2 立柱埋深不足的原因(1)人为原因:施工监理等对现场施工监督不严格,工人或者现场技术员对立柱埋深的重要性认识不足等。
(2)材料原因:有些立柱出厂长度不足,在保证立柱地面以上部分长度的情况下导致立柱埋深不足。
1.3 波形梁钢护栏拼接螺栓抗拉强度不足拼接螺栓抗拉强度不足主要有以下几个方面原因:(1)螺栓质量不足:螺栓出厂时没有进行检验,抗拉强度不足。
(2)螺栓数量不足:施工人员或承包商偷工减料,螺栓数量不足导致整体抗拉强度不足。
(3)螺栓拧紧程度不足:施工人员对施工质量把控不严,拧紧程度不足,导致整个波形梁的强度不足。
2 公路工程护栏深度检测评定方法2.1 护栏厚度以及立柱壁厚检测方法测试法(不确定性分析法)2.1.1 镀层检测方法(磁感应以及电涡流的测厚仪)仅以实际测量值是高于标准值或者是低于标准值来判定每件样品的测量结果是合格还是不合格,这会带来极大的误判风险,所以对其进行不确定分析对于波形梁钢护栏产品检测具有重要的意义。
波形梁板按《公路波形梁钢护栏》(J-T/T 281-2007)规定:镀锌构件的锌附着量应≥600g/m 2,而锌的密度为7g/m 2,经计算其镀涂层厚度应≥85.7μm。
镀层误差影响因素如下:(1)磁性方法的厚度受基体金属磁性变化的影响。
(2)基体金属厚度对测量有影响。
(3)材料的边缘效应对测量有影响。
(4)基体金属和覆盖层的表面粗糙度对测量有影响。
2.1.2 金属板厚度的检测方法可先用游标卡尺进行查验,若依据不确定分析法,该批金属板不符合相关要求,可采用涡流传感器的方法进行精确检查。
