第一章手机维修培训基础手机的焊接:1、掌握热风枪和电烙铁的使用方法。
2、掌握手机小元件的拆卸和焊接方法.3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。
4、熟练掌握手机BGA集成电路的拆卸和焊接方法.热风枪和电烙铁的使用-、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。
性能较好的850热风枪采用850原装气泵。
具有噪音小、气流稳定的特点，而且风流量较大一般为27L／mm；NEC组成的原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量;手柄组件采用消除静电材料制造，可以有效的防止静电干扰。
由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开.更换元件时，应避免焊接温度过高。
有些金属氧化物互补型半导体（CMOS）对静电或高压特别敏感而易受损。
这种损伤可能是潜在的，在数周或数月后才会表现出来。
在拆卸这类元件时，必须放在接地的台子上,接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。
2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。
(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关,当热风枪的风速在1至8档变化时，观察热风枪的风力情况。
(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。
(4）实习完毕后,将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。
二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电（一般为黑色）的，也有不防静电(一般为白色）的，选购936电烙铁最好选用防静电可调温度电烙铁。
在功能上,936电烙铁主要用来焊接，使用方法十分简单,只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路.2．操作(1）将电烙铁电源插头插入电源插座，打开电烙铁电源开关。
手机维修基础培训（doc 13页）维修基础培训前言:本培训主要针对手机维修的相关电路基础知识进行简介,包括基本元器件、基本电路的介绍，以及这些元器件、基本电路在手机电路中的应用分析。
1．片状元器件〈1〉电阻（是线性元件，符合欧姆定律）电阻的符号表示:电阻的换算：1MΩ=1000KΩ；1KΩ=1000Ω标称: 一般用三位数表示其电容值的大小，前两位数是有效数字，第三位数是10的指数，单位为pF 。
比如：104表示100000pF,即0.1μF 。
贴片封装：同电阻。
电解电容有极性，贴片电容表面有暗条的一端是正极。
在电路中电容并联：C 总=C1+C2 总电容增大特性：电容两端的电压不能突变；通交流，隔直流；通高频，阻低频；容抗随信号频率的升高而减小，随信号频率的降低而增大。
注意：极性电容应注意更换安装时的方向；除在大电流电路中易击穿短路，容抗（电阻值）变小或特殊电容外一般电容不易损坏。
〈3〉 电感（是惯性元件） 电感的符号表示：电感的换算：1H=1000ｍH ；1ｍH=1000μH 贴片封装：同电阻电感串联L 总=L1+L2，总电感增大；电感并联21L 1L 1L 1＋＝总,总电感减小。
特性：电感线圈中的电流不能突变；电感的主要物理特征是将电能转换为磁能并储存起来，电感是利用电磁感应的原理进行工作的；电感通低频，阻高频；通直流，阻交流；感抗随信号频率的升高而增大，随信号频率的降低而减小。
特点：在手机中除大电流电路外，一般不易损坏；主要是外力撞、压坏或脱焊、假焊；一般损坏可量两端阻值测得。
附：计算机主板上的一些电容电感的应用：〈4〉二极管二极管的符号表示：手机中常用的二极管特性：1.普通二极管普通二极管是利用二极管的单向导电性来工作的，有两个引脚，一般为黑色，在其一端有一白色的竖条，表示该端为负极。
2.稳压（肖特基）二极管稳压二极管简称稳压管，是利用二极管的反向击穿特性来工作的。
在手机电路中，它常常用于受话器(喇叭、扬声器)电路、振动器电路和铃声电路。
手机结构培训资料
一、手机结构基础知识
1、手机结构及功能
手机结构由两大部分组成：硬件和软件。
硬件包括电池、电路板、显
示器、按键、音频、摄像头等，软件部分主要包括操作系统、应用软件等。
（1）电池：电池是手机的能源，可以提供手机运行的电力。
普通手
机采用的电池分为单节锂电池、双节锂电池和大容量锂电池。
（2）电路板：电路板是主要的手机硬件部分，它是一块具有电路板
性能的矽片，用来存储电路元件，它负责传递程序或信息。
（3）显示器：显示器是手机的输出部分，负责显示手机中的电路元
件运行的结果，如发送和接收文字信息，图片，视频等。
（4）按键：按键是手机的输入部分，不同的按键有不同的功能，如
开机按钮，音量按键，接听按键等。
（6）摄像头：摄像头可以提供影像信息，主要用于视频会议，拍照等。
2、手机结构的主要部件
（1）外壳：用于保护手机内部元件，防止外界干扰。
（2）电路板：电路板是主要的手机硬件部分，是一块具有电路板性
能的矽片，用来存储电路元件。

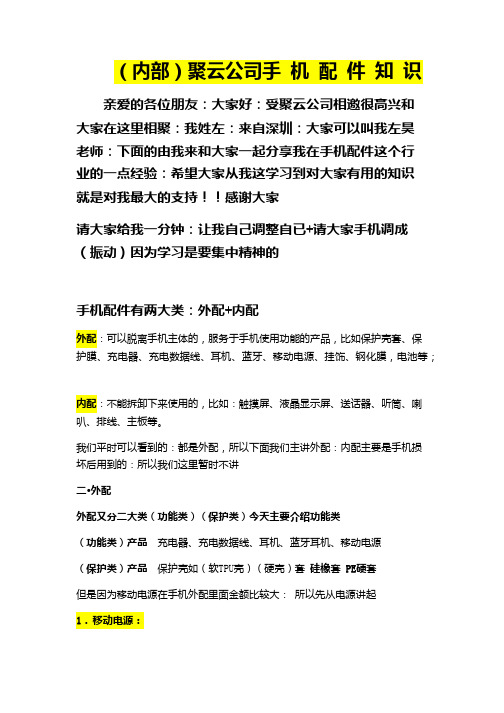

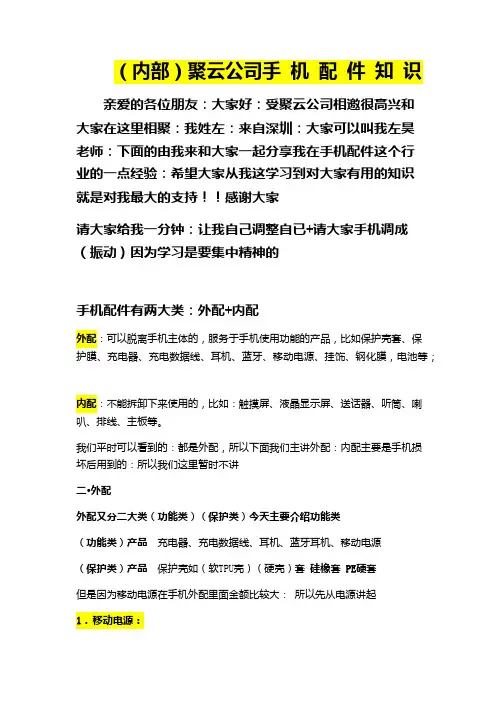

手机基础配件知识点总结随着智能手机的普及，手机配件也变得越来越多样化。
从最基本的充电器、数据线到耳机、保护壳等，手机配件在日常生活中发挥着非常重要的作用。
本文将针对手机基础配件进行知识点总结，帮助读者更好地了解手机配件的种类、功能、选购和使用技巧。
一、充电器和数据线1.充电器充电器是手机最基本的配件之一，用于给手机充电，使手机能够保持电力充足。
充电器的种类有很多，主要分为壁挂式充电器和车载充电器两种。
壁挂式充电器通常适用于家庭、办公室等室内环境，而车载充电器则适用于在车内充电。
2.数据线数据线用于连接手机和电脑、充电宝等设备，可以传输数据和充电。
数据线的接口分为Micro USB接口、Type-C接口和Lightning接口，不同的手机类型和品牌需要使用不同类型的数据线。
在选择数据线时，要注意接口的兼容性和品质，避免使用劣质数据线对手机造成损害。
二、耳机耳机是一种用于听取手机音频或通话的配件，分为有线耳机和无线耳机两种。
1.有线耳机有线耳机通过连接手机音频接口进行连接，通常具有较好的音质和稳定性。
有线耳机的耳塞式和头戴式两种类型，可以根据个人喜好和使用场景选择不同类型的有线耳机。
2.无线耳机无线耳机通过蓝牙技术与手机进行连接，免去了使用数据线的烦恼，更加便捷。
无线耳机的种类有很多，包括入耳式、耳塞式、头戴式等，选择时要根据自己的需求和预算做出选择。
三、保护壳保护壳是用于保护手机外壳，防止手机在摔落或磨损时受到损伤。
保护壳的种类丰富，有硅胶保护壳、TPU保护壳、金属保护壳等，每种材质的保护壳都有其独特的优点和缺点。
在选择保护壳时，要注意材质的质量和外观的设计，确保能够有效保护手机并且美观大方。
四、手机支架手机支架是一种用于固定手机的配件，一般用于观看视频、拍照、视频通话等场景。
手机支架的种类也非常多样，包括桌面支架、车载支架、自拍杆等，每种类型的手机支架都有其特定的用途和特点。
在选择手机支架时，要根据自己的需求和使用场景，选择合适的类型和款式。

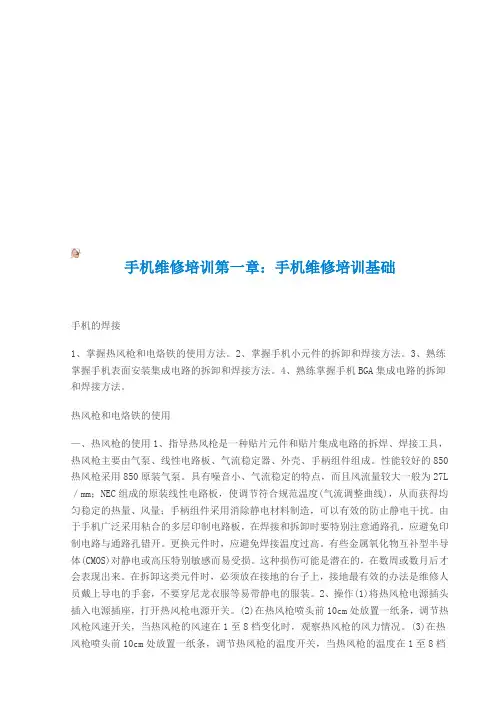

手机维修培训第一章：手机维修培训基础手机的焊接1、掌握热风枪和电烙铁的使用方法。
2、掌握手机小元件的拆卸和焊接方法。
3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。
4、熟练掌握手机BGA集成电路的拆卸和焊接方法。
热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。
性能较好的850热风枪采用850原装气泵。
具有噪音小、气流稳定的特点，而且风流量较大一般为27L ／mm；NEC组成的原装线性电路板，使调节符合规范温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。
由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。
更换元件时，应避免焊接温度过高。
有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。
这种损伤可能是潜在的，在数周或数月后才会表现出来。
在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。
2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。
(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。
(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。
(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。
二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。
在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。
