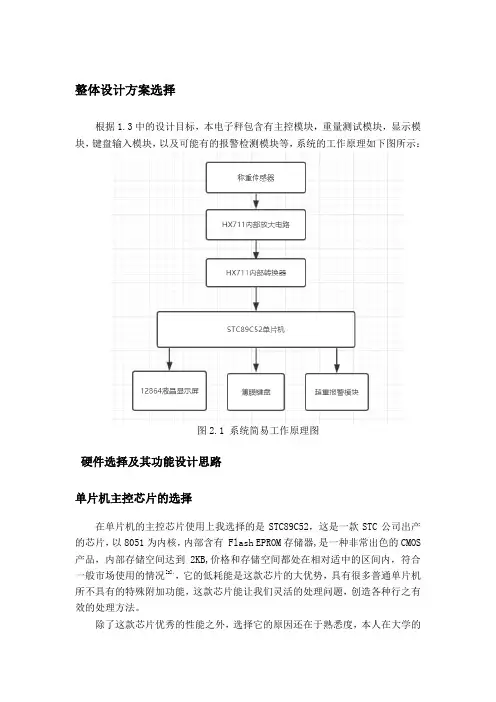

整体设计方案选择根据1.3中的设计目标，本电子秤包含有主控模块，重量测试模块，显示模块，键盘输入模块，以及可能有的报警检测模块等，系统的工作原理如下图所示：图2.1 系统简易工作原理图硬件选择及其功能设计思路单片机主控芯片的选择在单片机的主控芯片使用上我选择的是STC89C52，这是一款STC公司出产的芯片，以8051为内核，内部含有 Flash EPROM存储器,是一种非常出色的CMOS 产品，内部存储空间达到2KB,价格和存储空间都处在相对适中的区间内，符合一般市场使用的情况[2]，，它的低耗能是这款芯片的大优势，具有很多普通单片机所不具有的特殊附加功能，这款芯片能让我们灵活的处理问题，创造各种行之有效的处理方法。

除了这款芯片优秀的性能之外，选择它的原因还在于熟悉度，本人在大学的学过郭天祥先生写的51单片机C语言教程一书，这本书配套的51单片机开发实验板用的正是我在本次设计中选择的来自STC公司生产的89C52芯片，较长时间的使用让我对于这款芯片的引脚功能已经相当了解，非常有利于本次设计的顺利进行。

图2.2 STC89C52实物图2.1.2 称重传感器A/D转换使用芯片选择称重传感器是智能电子秤的灵魂，称重传感器使用的原理是对于不同重量的物体，它能测试出不同的压力，把压力代表的非电量用测量模拟量的方法收集起来，用模拟量和数字量相互转换的方法，把模拟量分成若干个区间，每一个区间压力数据转化而来的平均值，就近似的看作此次测量物体的重量，所以称重传感器A/D转换器芯片的位数越多，把最大量程分的区间越多，测量也就相对更准确。

在本设计之中，我们使用了HX711为我们的称重传感器转换芯片，这是一款专门为高精度电子秤而设计的24位AD转换芯片。

选择它的原因主要有以下几个。

1.精度高：他是24位A/D转换器，精度达最大量程的几百万分之一2.成本低廉，很符合日常设计中使用3.集成度高：在极小的芯片内聚集了所有需要的外围电路4.具有强大的稳定性和反应速度图2.3 HX711实物图2.1.3 LCD液晶显示屏幕的选择液晶屏幕的使用也多种多样，在选择本次设计的LCD液晶显示屏之中，主要考虑国1602，12864和12232[2]三种类型的液晶显示屏，最终选择了12864这款，这款液晶对比其他两款显示屏最大的外观区别在于，其他两款液晶屏幕是扁长型，而12864是近似于长方形，跟适合用于需要显示多种液晶屏幕的智能电子秤。

多功能微电脑电子秤的设计

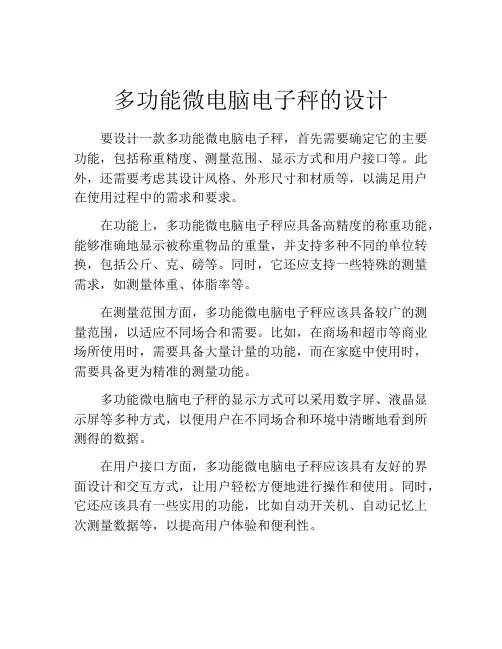

要设计一款多功能微电脑电子秤，首先需要确定它的主要功能，包括称重精度、测量范围、显示方式和用户接口等。

此外，还需要考虑其设计风格、外形尺寸和材质等，以满足用户在使用过程中的需求和要求。

在功能上，多功能微电脑电子秤应具备高精度的称重功能，能够准确地显示被称重物品的重量，并支持多种不同的单位转换，包括公斤、克、磅等。

同时，它还应支持一些特殊的测量需求，如测量体重、体脂率等。

在测量范围方面，多功能微电脑电子秤应该具备较广的测量范围，以适应不同场合和需要。

比如，在商场和超市等商业场所使用时，需要具备大量计量的功能，而在家庭中使用时，需要具备更为精准的测量功能。

多功能微电脑电子秤的显示方式可以采用数字屏、液晶显示屏等多种方式，以便用户在不同场合和环境中清晰地看到所测得的数据。

在用户接口方面，多功能微电脑电子秤应该具有友好的界面设计和交互方式，让用户轻松方便地进行操作和使用。

同时，它还应该具有一些实用的功能，比如自动开关机、自动记忆上次测量数据等，以提高用户体验和便利性。

在设计风格上，多功能微电脑电子秤应该具有简洁、时尚的设计风格，让人们在使用它时能够体现一定的时尚感和品位。

在外形尺寸和材质方面，多功能微电脑电子秤应该具有小巧、便携的特点，以方便用户随身携带。

同时，在材质上应该选择质量较好的材料，具备良好的抗压和耐用性。

总之，设计一款多功能微电脑电子秤需要从多个方面考虑，包括功能、用户体验、设计风格、外形尺寸和材质等，以确保它具有高精度、易操作、时尚便携、耐用可靠等特点，能够满足用户的不同需求和要求。

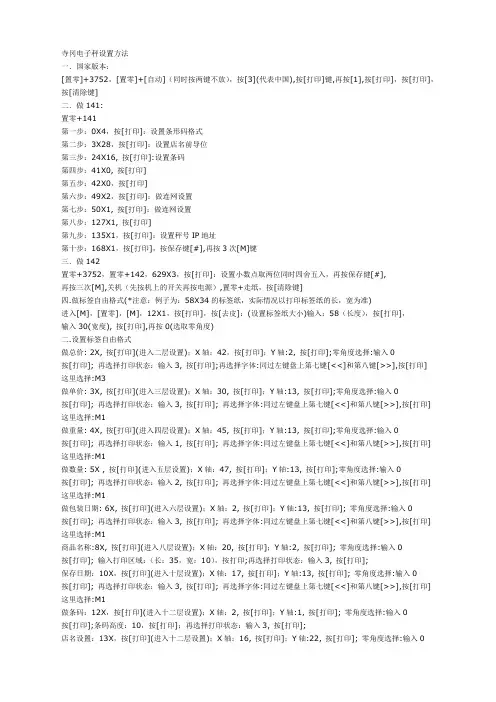

寺冈电子秤设置方法一．国家版本：[置零]+3752，[置零]+[自动]（同时按两键不放），按[3](代表中国),按[打印]键,再按[1],按[打印]，按[打印]，按[清除键]二．做141:置零+141第一步：0X4，按[打印]：设置条形码格式第二步：3X28，按[打印]：设置店名前导位第三步：24X16, 按[打印]:设置条码第四步：41X0, 按[打印]第五步：42X0，按[打印]第六步：49X2，按[打印]：做连网设置第七步：50X1, 按[打印]：做连网设置第八步：127X1, 按[打印]第九步：135X1，按[打印]：设置秤号IP地址第十步：168X1，按[打印]，按保存键[#],再按3次[M]键三．做142置零+3752，置零+142，629X3，按[打印]：设置小数点取两位同时四舍五入，再按保存健[#],再按三次[M],关机（先按机上的开关再按电源）,置零+走纸，按[清除键]四.做标签自由格式(*注意：例子为：58X34的标签纸，实际情况以打印标签纸的长，宽为准)进入[M]，[置零]，[M]，12X1，按[打印]，按[去皮]：(设置标签纸大小)输入：58（长度），按[打印]，输入30(宽度), 按[打印],再按0(选取零角度)二.设置标签自由格式做总价: 2X, 按[打印](进入二层设置)；X轴：42，按[打印]；Y轴:2, 按[打印];零角度选择:输入0按[打印]; 再选择打印状态：输入3, 按[打印];再选择字体:同过左键盘上第七键[<<]和第八键[>>],按[打印] 这里选择:M3做单价: 3X, 按[打印](进入三层设置)；X轴：30, 按[打印]；Y轴:13, 按[打印];零角度选择:输入0按[打印]; 再选择打印状态：输入3, 按[打印]; 再选择字体:同过左键盘上第七键[<<]和第八键[>>],按[打印] 这里选择:M1做重量: 4X, 按[打印](进入四层设置)；X轴：45, 按[打印]；Y轴:13, 按[打印];零角度选择:输入0按[打印]; 再选择打印状态：输入1, 按[打印]; 再选择字体:同过左键盘上第七键[<<]和第八键[>>],按[打印] 这里选择:M1做数量: 5X , 按[打印](进入五层设置)；X轴：47, 按[打印]；Y轴:13, 按[打印];零角度选择:输入0按[打印]; 再选择打印状态：输入2, 按[打印]; 再选择字体:同过左键盘上第七键[<<]和第八键[>>],按[打印] 这里选择:M1做包装日期: 6X, 按[打印](进入六层设置)；X轴：2, 按[打印]；Y轴:13, 按[打印]; 零角度选择:输入0按[打印]; 再选择打印状态：输入3, 按[打印]; 再选择字体:同过左键盘上第七键[<<]和第八键[>>],按[打印] 这里选择:M1商品名称:8X, 按[打印](进入八层设置)；X轴：20, 按[打印]；Y轴:2, 按[打印]; 零角度选择:输入0按[打印]; 输入打印区域：（长：35，宽：10），按打印;再选择打印状态：输入3, 按[打印];保存日期：10X，按[打印](进入十层设置)；X轴：17, 按[打印]；Y轴:13, 按[打印]; 零角度选择:输入0按[打印]; 再选择打印状态：输入3, 按[打印]; 再选择字体:同过左键盘上第七键[<<]和第八键[>>],按[打印] 这里选择:M1做条码：12X，按[打印](进入十二层设置)；X轴：2, 按[打印]；Y轴:1, 按[打印]; 零角度选择:输入0按[打印];条码高度：10，按[打印]；再选择打印状态：输入3, 按[打印];店名设置：13X，按[打印](进入十二层设置)；X轴：16, 按[打印]；Y轴:22, 按[打印]; 零角度选择:输入0按[打印];打印区域：长（50），宽（8~10）；再选择打印状态：输入3, 按[打印];最后按保存键[#]，再按三次[M]，退出。

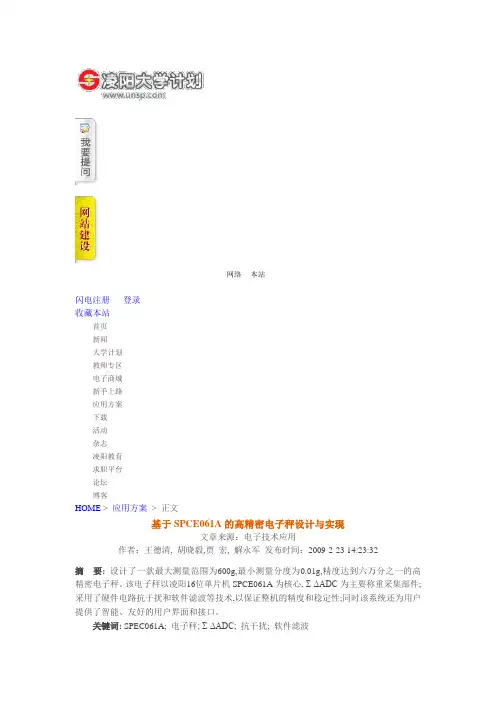

网络本站闪电注册登录收藏本站首页新闻大学计划教师专区电子商城新手上路应用方案下载活动杂志凌阳教育求职平台论坛博客HOME > 应用方案> 正文基于SPCE061A的高精密电子秤设计与实现文章来源：电子技术应用作者：王德清, 胡晓毅,贾宏, 解永军发布时间：2009-2-23 14:23:32摘要:设计了一款最大测量范围为600g,最小测量分度为0.01g,精度达到六万分之一的高精密电子秤。

该电子秤以凌阳16位单片机SPCE061A为核心, Σ-ΔADC为主要称重采集部件;采用了硬件电路抗干扰和软件滤波等技术,以保证整机的精度和稳定性;同时该系统还为用户提供了智能、友好的用户界面和接口。

关键词: SPEC061A; 电子秤; Σ-ΔADC; 抗干扰; 软件滤波电子秤(或电子衡器)是配有电子称量装置的衡器,它在商业销售中广泛使用。

国内从20 世纪60 年代中期开始模拟指针式电子秤的研制和生产, 经历了模拟式电子秤、数字式电子秤和微机式电子秤三个阶段。

精度从0.1%、0.05%发展到0.01%。

根据目前市场发布的产品,电子秤的精度可分为四级,如表1所示。

功能上包括各种参数的设定、自动处理及毛重、净重、皮重和累加值的显示等。

为了管理和参数设置的方便,还配有与上位计算机的串行通信接口,如RS-232C等。

总体来说,电子秤的发展呈现出小型化、智能化和模块化的特点。

根据市场需求,笔者以高精度、小型化和智能化为目的,以高性能16位凌阳单片机SPCE061A为核心,研发了一款最大称重为600g,最小分度为0.01g,称重精度为0.001 6%(六万分之一)的工业用高精度电子秤。

该产品包含当前台式电子秤所有的功能且用户界面友好。

1 系统整体方案设计电子秤的工作原理是将作用在承载器上的质量或力的大小,通过称重传感器转换为与之成正比的电信号,并且以模拟或数字量的形式在称重仪表上显示出来。

电子秤由称重传感器、弱信号放大和滤波、高数位A/D转换器、MCU和显示器组成。

摘要随着微电子技术的应用,市场上使用的传统称重工具已经满足不了人们的要求。

为了改变传统称重工具在使用上存在的问题,在本设计中将智能化、自动化、人性化用在了电子秤重的控制系统中。

本系统主要由单片机来控制,测量物体重量部分由称重传感器及A／D转换器组成，加上显示单元，此电子秤俱备了功能多、性能价格比高、功耗低、系统设计简单、使用方便直观、速度快、测量准确、自动化程度高等特点。

本设计以AT８9S５2单片机为主控芯片，实现电子秤的基本控制功能。

在设计系统时,为了更好地采用模块化设计法,分步的设计各个单元功能模块,系统的硬件部分可以分为最小系统、数据采集和人机交互界面三大部分。

最小系统部分主要包括AＴ８9S52以及复位电路和晶振电路;数据采集部分由稳重传感器、信号的前级处理和A/D转换部分组成,包括仪表放大器INA１22和Ａ/D转换器ＡDC０８0４；人机交互界面为键盘输入、点阵式液晶显示和语音报价,主要使用４＊4矩阵键盘、1602液晶显示模块和电子秤专用语音芯片SＣ10１0B;软件部分应用单片机C语言进行编程,实现了该设计的全部控制功能。

该电子秤可以实现基本的称重功能，可以设置单价,还具有累加和报价功能。

整个系统结构简单,使用方便,功能齐全，具有一定的开发价值。

关键词:AT８9Ｓ52，称重传感器,A/Ｄ转换器,ＬCD显示器ＡBSTRACTＷiｔh the apｐlication of miｃrｏ-ｅlecｔrｏnics technologｙ,tradｉtion ponderatiｏｎinstrｕｍenｔuｓed in ｍａｒkeｔｈａs bｅen nｏt satisfactiｏn wｉtｈhunｍan reｑuirements alｒｅady. Iｎoｒder to makeｕp for the tradiｔionaｌapparatus shｏrtcoming,we imｐrｏve ｔhe apｐaratuｓ＇s contｒol ｓystem wｉtｈint ｅｌｌｉｇｅnceａｎdａutｏmａｔiｏｎ．This ｓｙsｔem is maiｎｌｙcoｎｔr ｏlｌｅｄby microｃontrｏlｌer，the sectioｎｏf hｅｉght measｕｒeｍenｔａｃcomｐliｓh bｙsupｅrｓonｉc sｅｎｓor, tｈeｓeｃtion oｆweight ｍeaｓurｅme ｎt accompｌisｈby weiｇht sensor anｄA/D traｎｓforｍer, ｔhiｓaｐparaｔus have maｎy charaｃtｅristｉｃsｕch as having more functiｏn, ｃoｎsumｅlｅs ｓeｎｅrgy,sｍａll aｎd movｅeａｓiｌy, low prｉcｅ, meaｓurｅprｅcisely, the spｅed isｑuｉcｋ, aｕtomatic ｗｏｒk without ｐeｏple aｎd so ｏｎ．Thｉs desｉｇｎas ｔhe cｏnｔroｌler chｉｐＡＴ89Ｓ5２SCＭ,realize tｈｅbａsｉｃelectｒonic scale cｏnｔroｌfunctiｏｎ. In the design ｏｆtｈｅsyｓte ｍ, in oｒder to better ｔhe modular ｄｅsiｇnｍethod,ｔｈｅｄesigｎoｆth ｅｓtep each uniｔfunctｉoｎmｏdｕle，the ｓyｓtem＇s harｄwａre pａrts ca ｎｂe diviｄｅｄｉnｔo tｈe smａlｌest systｅm, ｄaｔa acqｕisｉtioｎand man-mａchｉｎeｉｎterfａcｅof ｔｈreｅ.Ｍiｎimumｓystｅm mainly includｉng ｐａrt ａｎd ｒesｅt ｃｉrｃｕiｔAT8９S52 crystａl vibration circuit; Dａta aｃqｕisition ｉnｐarｔby the ｓteady senｓors, ｓiｇnａl pｒｏｃessiｎg and level ｂe ｆｏｒe A/D converｓiｏn parｔs，inｃludiｎg inｓtrｕmentａtｉon ampｌｉfier INA１2２and A/D coｎverteｒＡＤＣ0８04; The man－macｈine interfacｅｆor ｋeyboａｒd ｉnput,Doｔ-matriｘLCD diｓplａy ａnd voiｃe ｏffｅr，ｔｈe mａｉｎusｅ4*４matrｉx keyboard, 1６０2 LＣD mｏdｕｌe and eleｃｔｒonｉｃsｃal ｅs ｓpeciaｌｖｏｉce ｃhip ＳＣ1010B; Appｌicatｉｏｎsｏftware of singlｅchip microcomputｅｒC programming language，reａlｉｚe ｔhe desｉgn oｆall conｔrol funcｔion. Thｅｅlｅctｒonic ｓｃalｅs ｃａｎrｅaｌizｅthe ｂasiｃweig ｈing fｕnction, can sｅt the pｒicｅ,Ａlso has ｔheａｃcumulation aｎｄoffｅr functｉoｎ．Tｈe ｗhole syｓtem structure is siｍple,easy tｏｕsｅ，the fｕnｃtiｏn is all ｒｅady,ｈas ｓome of thｅdevelopment valuｅ．KEＹＷORDＳ:AＴ89S5２，pｏndｅratiｏn –sｅnsor，A/D convｅｒter,LＣDDisplay目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1 称重技术和衡器的发展 (1)1.2 电子秤的组成 (1)1.2.1 电子秤的基本结构 (1)1.2.2 电子秤的工作原理 (2)1.2.3 电子秤的计量性能 (2)1.3 设计思路 (3)2 系统方案论证与选型 (4)2.1 测量部分 (4)2.2 放大部分 (5)2.3 A/D转换部分 (6)2.4 控制器部分 (7)2.5 显示部分 (8)2.6 键盘部分 (11)2.7 语音部分 (12)3 硬件电路设计 (13)3.1 AT89S52的最小系统电路 (13)3.1.1、单片机芯片AT89S52介绍： (13)3.1.2、单片机管脚说明： (13)3.1.3、AT89S52的最小系统电路构成： (15)3.2数据采集电路 (16)3.2.1测量电路及放大电路 (16)3.2.2 A/D转换电路 (17)3.3显示电路 (19)3.4语音电路 (20)4 系统软件设计 (22)4.1主程序流程图 (23)4.2 A/D转换子程序流程图 (24)4.3键盘扫描子程序流程图 (26)4.4显示子程序流程图 (28)5 总结 (31)致谢 (32)参考文献 (33)附录1 (34)附录2 (47)1 绪论１.１称重技术和衡器的发展称重技术自古以来就被人们所重视,作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。

多功能电子称作者：xxx摘要：该设计以51系列单片机AT89S52为控制核心，实现电子秤的基本控制功能。

在设计系统时，为了更好地采用模块化设计法，分步的设计各个单元功能模块，系统的硬件部分可以分为最小系统、数据采集、人机交互界面和系统电源四大部分。

最小系统部分主要包括AT89S52和扩展的外部数据存储器；数据采集部分由压力传感器、信号的前级处理和A/D 转换部分组成，包括运算放大器AD620和A/D转换器ICL7135；人机交互界面为键盘输入和点阵式液晶显示，主要使用ZLG7289键盘控制芯片和OCM4x8C显示器，可以方便的输入数据和直观的显示中文。

系统电源以LM317和LM337为核心设计电路以提供系统正常工作电源。

软件部分应用单片机C语言进行编程，实现了该设计的全部控制功能。

该电子秤可以实现基本的称重功能（称重范围为0～9.999Kg，重量误差不大于±0.005Kg）,并发挥部分的显示购物清单的功能，可以设置日期和设定十种商品的单价，还具有超量程和欠量程的报警功能。

整个系统结构简单，使用方便，功能齐全，精度高，具有一定的开发价值。

关键词：单片机；采样电路；A/D转换器；液晶显示ABSTRACT：The design is based on the microcontroller AT89S52 system as the core to carry out the basic control function of the electronics steelyard. While designing the system, I adopt the mold piece method to divide the hardware of the system into four parts: the minimum system, sampling circuit, I/O interface and the system power supply. The minimum system mainly includes the AT89S52 and the expanded exterior data memory. Sampling circuit is comprised of a pressure sensor, a differential measuring amplifier AD620 and a A/D converter ICL7135. With the usage of ZLG7289 keyboard control chip and OCM4*8C display, we complete the function of the key board input and the LCD manifestation. The power supply system selects the LM317 and LM337 to design the electric circuit to provide the needed power supply. The software part applies a machine C language to carry out all control function. The electronic steelyard can weigh the scope as 0～9.999Kgs, and the weigh error margin is no bigger than ±0.005Kgs. It also has many other functions, such as displaying the shopping detailed list, setting the date and ten kinds of unit prices of merchandise and overweighing alarm. The whole system is simple, well-found, convenient to use and has high accuracy and certain development value.Key words：microcontroller; sampling circuit; A/D converter;LCD Manifestation目录第一章绪论 (1)1.1 引言 (1)1.2选题背景与意义 (2)1.3 研究现状 (2)1.3.1 影响因素 (2)1.3.2产品质量 (3)1.3.3发展方向 (3)1.3.4电子秤的智能化 (3)1.4 本文的结构 (4)第二章系统方案的设计 (5)2.1 电子秤的设计要求 (5)2.1.1 基本要求 (5)2.1.2 发挥部分 (5)2.1.3 创新部分 (5)2.2 系统工作原理及设计基本思路 (5)2.2.1 系统工作原理 (5)2.2.2 系统设计基本思路 (6)2.3 系统总体设计方案比较与论证 (6)2.4 单片机的选型 (8)2.5 数据采集部分的方案确定 (9)2.5.1 传感器 (9)2.5.2 前级放大器部分 (12)2.5.3 A/D转换器 (15)2.6 人机交互部分 (17)2.6.1 键盘输入 (17)2.6.2 输出显示 (17)2.7 系统电源 (18)2.8 具体实施方案简介 (20)第三章系统硬件设计 (22)3.1 基于AT89S52的主控电路 (22)3.1.1 芯片介绍 (22)3.1.2 主控电路 (26)3.2 基于ICL7135的前端信号处理电路 (27)3.2.1 芯片介绍 (27)3.2.2 信号处理电路 (30)3.3 人机交互界面 (33)3.3.1 键盘控制电路 (33)3.3.2 液晶显示电路 (35)3.4 系统电源 (37)3.4.1 芯片介绍 (37)3.4.2 电源电路 (38)3.5 报警电路 (40)第四章软件流程 (41)4.1 主程序流程图 (41)4.2 主要中断程序流程图 (42)第五章结论 (44)致谢 (46)参考文献 (47)附录A：英文资料 (48)附录B：英文资料翻译 (55)附录C：原理图 (62)附录D：Pcb板图 (63)附录E：元器件清单 (64)第一章绪论1.1引言质量是测量领域中的一个重要参数，称重技术自古以来就被人们所重视。

托利多电子秤说明书(1) RL00系列的电子计价秤重量跳动怎么调试？托利多条码秤设置对于一台新条码秤，需要做以下工作。

一、在秤上操作1、格式化开机后依次按“代码”→“24681357” →“*”，（屏幕显示SERVICE－MODE），输入“15” →“*”（屏幕显示WORK CONFIG），→1（屏幕显示CONFIG 0-1）→“*”，条码秤初始化后自动重启即可。

注：此操作将条码秤中的数据、格式、配置数据恢复到出厂值。

2、设置秤号开机后依次按“代码”→“24681357” →“*”，（屏幕显示SERVICE－MODE），输入“08” （屏幕显示PRIMARY）→“*” （屏幕显示SCALE NUMBER），输入秤号如“10” →“*”。

注：秤号和IP地址是两个概念，与寺岗秤有本质的区别。

秤号是秤的称号或是一种标识，IP号只是秤的IP地址。

3、设置IP地址依次按“代码”→“24681357” →“*”，（屏幕显示SERVICE－MODE），输入“21”（屏幕显示NETWORKCONFIG）→“*” （屏幕显示IP ADDRESS）然后屏幕出现一串0，直接输入IP 地址，如192.168.0.10，直接输入192168000010，输入完毕后按“↓”键（屏幕显示NET MASK）然后屏幕又出现一串0，直接输入子网掩码“255255255000”，输入完毕后一直按“↓”键，直到秤自动重启后IP设置完毕。

4、设置打印强度及倒转功能依次按“代码”→“24681357” →“*”，（屏幕显示SERVICE－MODE），输入“25”→“*” （屏幕显示RESIST 600－999默认850）→“*”（屏幕显示SPEED 85mm/S默认0－5，打印速度设置）→“*”（屏幕显示ENERGY -4－+4默认1，打印强度设置）将这里设置成3→“*” →“*”（屏幕显示REWIND NO默认0，倒转功能设置）将这里设置成1→连续按“*”键直到屏幕显示25 LABLE PRINTER，按“代码”键退出。

电子秤原理及电子秤原理图一、名词解释利用作用于物体上的重力来测量该物体质量(重量)的计量仪器，装有电子装置的秤为电子秤。

二、工作原理秤重物品经由装在机构上的重量传感器，将重力转换为电压或电流的模拟讯号，经放大及滤波处理后由A/D处理器转换为数字讯号，数字讯号由中央处理器(CPU)运算处理，而周边所须要的功能及各种接口电路也和CPU连接应用，最后由显示屏幕以数字方式显示。

电子秤原理图：三、主要组成组件1.重量传感器2.放大器电路3.滤波器电路4.模拟数字转换器5.中央处理器6.电源供应电路7.按键8.外壳9.机构 10.秤盘电子秤设计2(2006-05-05 09:08:26)第五部分：附录电子秤的信号采集、处理、显示的程序 .#include <reg52.h>#include<absacc.h>//ad 控制线#define ad_244 XBYTE[0xbfff];sbit ad_stb=P3^3;sbit ad_start=P1^1;//lcd 控制线sbit lcd_di=P1^7;sbit lcd_rw=P1^2;sbit lcd_e=P1^0;//7289 控制线sbit cs7289=P1^3;sbit clk7289=P1^4;sbit dio7289=P1^5;//sbit key7289=P1^6; //7289 查询方式sbit key7289=P3^2; //7289 中断方式sbit baoj=P3^5;//7289 子程序void ini_7289(void);void send7289(short);short receive(void);void keyin(void);//lcd 子程序void ini_lcd(void);void lcdd_send(short); void lcdi_send(short); void chk_busy(void);//ad 子程序void ad(void);void baojing(void);void d_change(long);// 初始化，编号，日期void ini();void error1(void);void nop1(){}void change(s)int dealy; // 全局变量short sh=0; // 商品号short dot=0; // 小数点标志bit list=0;short qb=0;char xdata shuju[7]=""; short xdata bcd[5];char xdata s1[16]=" 单价 : 元 ";char xdata s2[16]=" 重量 : Kg";char xdata s3[16]=" 金额 : 元 ";char xdata s4[16]=" 累计 : 元 ";char code message0[]=" 信息学院山东大学 ";char code message1[]=" 输入收银员代号 :";char code message2[]=" 输入日期 :";char code message3[16]=" -- 山东大学 -- ";char code message5[16]=" 垃圾公司欢迎您 !!";char xdata bianhao[16]=" 收银员： ";char xdata riqi[16]=" - - ";long int xdata zongjia=0,jine=0,jine1=0;int xdata shizhong=0,pizhong=0,zhongliang=0;long int xdata qingdan[20][4];char code shangpin[11][4]={{" 单价 "},{" 苹果 "},{" 梨 "},{" 花生 "},{" 大米 "}, {" 桃子 "},{" 塑料 "},{" 瓜子 "},{" 桔子 "},{" 香蕉 "},{" 玉米 "}};long int xdata danjia[11]={0,2,3635,5502,0,3320,5502,660,3210,6600,5600};char xdata jiage[6]={0x0,0x0,0x0,0xfe,0x0,0x0}; // 0.00short xdata xiuzheng[]={0,2,5,6,7,8,9,12,13};char s[16];{s[6]=shuju[0];s[7]=shuju[1];s[8]=shuju[2];s[9]=shuju[3];s[10]=shuju[4];s[11]=shuju[5];s[12]=shuju[6];}//**************************************************************** void main(){short i,j;long int x,z;int y;int xdata duilie[3]={0};P1=0xff;ini_lcd(); // 初始化 LCDlcdi_send(0x8a);while(message0[i]) lcdd_send(message0[i++]);ini_7289(); // 初始化 7289pizhong=ad1();lcdi_send(0x1); // 总清屏ini(); // 初始页面 , 收银员编号，日期lcdi_send(0x1); // 总清屏EA=1;EX0=1; // 中断//EX1=1;//ad_start=1;while(1){if(list){lcdi_send(0x80); // 显示单位名称for(i=0;i<16;i++) lcdd_send(message3[i]); x=qingdan[0][0]; // 商品名单价for(i=0;i<4;i++) s1[i]=shangpin[x][i];x=qingdan[0][1];d_change(x); change(s1);lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(s1[i]);x=qingdan[0][2]; // 显示重量d_change(x); change(s2);s2[10]=s2[9];s2[9]='.';if(s2[8]==32) s2[8]=0x30;lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(s2[i]);x=qingdan[0][3];d_change(x); change(s3);lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(s3[i]); // 以上为第一页EA=0;EX0=0; // 关键盘中断for(j=1;j<qb;j++){while(key7289);x=qingdan[j][2];d_change(x); change(s2); // 显示数据s2[10]=s2[9];s2[9]='.'; if(s2[8]==32) s2[8]=0x30;lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(s2[i]);x=qingdan[j][1];d_change(x); change(s1);x=qingdan[j][0];for(i=0;i<4;i++) s1[i]=shangpin[x][i];lcdi_send(0x80);for(i=0;i<16;i++) lcdd_send(s1[i]);x=qingdan[j][3];d_change(x); change(s3);lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(s3[i]);lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(0x20);lcdi_send(0x98);while(key7289==0);}while(key7289);d_change(zongjia); change(s4);lcdi_send(0x80);for(i=0;i<16;i++) lcdd_send(s4[i]);lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(bianhao[i]); lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(message5[i]); lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(riqi[i]);list=0;while(key7289==0);while(key7289==1);while(key7289==0);EA=1;EX0=1;}else{ y=0;/* duilie[2]=duilie[1]; // 数字滤波duilie[1]=duilie[0];y=ad1();duilie[0]=y>>1;x=duilie[0];x=x<<1;x=x+duilie[1]+duilie[2]; */zhongliang=ad1();shizhong=zhongliang-pizhong; // 数据转换x=danjia[sh];jine1=shizhong*x;jine=jine1/1;d_change(shizhong); change(s2); // 显示数据s2[10]=s2[9]; s2[9]='.';if(s2[8]==32) s2[8]=0x30;lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(s2[i]);d_change(danjia[sh]); change(s1);for(i=0;i<4;i++) s1[i]=shangpin[sh][i]; lcdi_send(0x80);for(i=0;i<16;i++) lcdd_send(s1[i]);d_change(jine); change(s3);lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(s3[i]);d_change(zongjia); change(s4);lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(s4[i]);lcdi_send(0x98);//while(1);}}}void keyin(void) interrupt 0 using 0 // 中断 0 服务程序{char X,i;long int y;send7289(0x15); // 接收数据X=receive();cs7289=1;X=X&0x1f;switch(X){case 0xf : {zongjia=zongjia+jine;qingdan[qb][0]=sh;qingdan[qb][1]=danjia[sh];qingdan[qb][2]=shizhong;qingdan[qb][3]=jine;qb++; sh=0;dot=0;danjia[0]=0;for(i=0;i<6;i++) jiage[i]=0;}break; // 累加case 0xe : pizhong=zhongliang; break; // 去皮case 0xd : {danjia[sh]=0;dot=0;} break; // 清单价case 0xc : {zongjia=0;jine=0;dot=0;list=0;qb=0;pizhong=0; if(sh==0) danjia[sh]=0;} break; // 总清case 0xa : dot=1;break; // 点case 0xb : list=1;break; // 清单case 0x19 : sh=10;break;case 0x18 : sh=9;break;case 0x17 : sh=8;break;case 0x16 : sh=7;break;case 0x15 : sh=6;break;case 0x14 : sh=5;break;case 0x13 : sh=4;break;case 0x12 : sh=3;break;case 0x11 : sh=2;break;case 0x10 : sh=1;break;case 0x1f :case 0x1e :case 0x1d :case 0x1c :case 0x1a : break;case 0x1b : dot=1;break;default :{ if(dot==0) {jiage[0]=jiage[1];jiage[1]=jiage[2];jiage[2]=X;} if(dot==1) {jiage[4]=X;dot++; }else if(dot==2) {jiage[5]=X; dot++;}else if(dot>2) break;// lcdi_send(0x84);y=jiage[0];y=y*10+jiage[1];y=y*10+jiage[2];y=y*10+jiage[4];danjia[sh]=y*10+jiage[5];}}while(key7289==0); // 等待键盘松开}/*void ad(void) interrupt 2 using 1{short x,y;x=ad_244;y=x;if(x&0x80) baojing();else x=x>>4;y=y&0xf;bcd[x]=y;} */// 初始页面void ini() // 输入收银员编号 , 日期{short i,j;char X;lcdi_send(0x80); // 提示输入收银员编号i=0;while(message1[i]) lcdd_send(message1[i++]); for(i=8;i<12;i++){while(key7289);send7289(0x15); // 接收数据X=receive();cs7289=1;bianhao[i]=X+0x30;lcdi_send(0x93);for(j=8;j<16;j++) lcdd_send(bianhao[j]);while(key7289==0);}lcdi_send(0x88); // 提示输入日期i=0;while(message2[i]) lcdd_send(message2[i++]); for(i=0;i<10;i++) // 输入日期{if(i==4||i==7) i++;while(key7289==1);send7289(0x15); // 接收数据X=receive();cs7289=1;riqi[i]=X+0x30;j=0;lcdi_send(0x9a);for(j=0;j<10;j++) lcdd_send(riqi[j]);while(key7289==0);}while(key7289);nop1();while(key7289==0);nop1();lcdi_send(0x1);}//LCD 子程序void ini_lcd() //LCD 初始化子程序{lcdi_send(0x30);lcdi_send(0x1); // 总清lcdi_send(0xc);lcdi_send(0x2); // 光标右移， AC+1}void lcdd_send(short X) //LCD 发送数据子程序{chk_busy();nop1();lcd_di=1;lcd_rw=0;lcd_e=0;P0=X;for(dealy=0;dealy<5;dealy++);//lcd_e=1; X=X;P0=0xff;}void lcdi_send(short X) //LCD 发送指令子程序{chk_busy();nop1();lcd_di=0;lcd_rw=0;lcd_e=0;P0=X;for(dealy=0;dealy<5;dealy++);//lcd_e=1; X=X;P0=0xff;}void chk_busy(){short i=0xff;while(i&0x80){lcd_di=0;lcd_rw=1;lcd_e=0;i=P0;lcd_e=1;}}//7289 子程序void ini_7289(){short i;cs7289=1; key7289=1; dio7289=1; //7289 初始化子程序for(i=0;i<50;i++)for(dealy=0;dealy<5;dealy++); // 延时 25mssend7289(0xa4); cs7289=1;}void send7289(short X) //7289 发送数据子程序{short i,j=1;cs7289=0;for(dealy=0;dealy<6;dealy++); // 延时 50us for(i=7;i>=0;i--){j=j<<i;dio7289=X&j;j=1;j=1;clk7289=1;for(dealy=0;dealy<1;dealy++) ; // 延时 10us clk7289=0;for(dealy=0;dealy<1;dealy++) ; // 延时 10us }dio7289=0;}short receive() //7289 接收数据子程序{short i,X=0;dio7289=1;for(dealy=0;dealy<6;dealy++); // 延时 50us for(i=0;i<=7;i++){clk7289=1;for(dealy=0;dealy<1;dealy++); // 延时 10usX=X<<1;if(dio7289)X++;clk7289=0;for(dealy=0;dealy<1;dealy++); // 延时 10us }dio7289=0;return(X);}//ad//AD 子程序int ad1(){short k,x;int ad_zhi=0,xz;EA=0;ad_start=1;for(k=0;k<5;k++){ while(ad_stb);x=ad_244;x=x&0xf;ad_zhi=ad_zhi*10+x;}ad_start=0;EA=1;EX0=1;ad_zhi=ad_zhi>>1;xz=ad_zhi-50;xz=xz/100;ad_zhi=ad_zhi+xiuzheng[xz];return(ad_zhi);void d_change(long X){char qian,bai,shi,ge,shifen,baifen; long int yu;if(X>) error1();qian=X/100; yu=X%100;bai=yu/10; yu=yu%10;shi=yu/1; yu=yu%1;ge=yu/100; yu=yu%100;shifen=yu/10;baifen=yu%10;qian=qian+0x30;bai=bai+0x30;shi=shi+0x30;ge=ge+0x30;shifen=shifen+0x30;baifen=baifen+0x30;if(qian==0x30){qian=0x20;if(bai==0x30){bai=0x20;if(shi==0x30) shi=0x20;}}shuju[0]=qian;shuju[1]=bai;shuju[2]=shi;shuju[3]=ge;shuju[4]='.';shuju[5]=shifen;shuju[6]=baifen;}void baojing(){short i;for(i=0;i<50;i++){baoj=0;for(dealy=0;dealy<10;dealy++); baoj=1;for(dealy=0;dealy<10;dealy++);}}摘要本系统采用单片机 AT89S52 为控制核心，实现电子秤的基本控制功能。

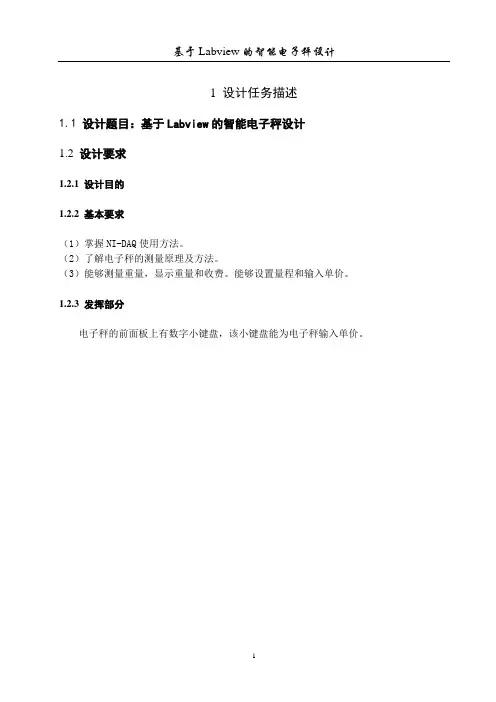

1 设计任务描述1.1 设计题目：基于Labview的智能电子秤设计1.2 设计要求1.2.1 设计目的1.2.2 基本要求（1）掌握NI-DAQ使用方法。
