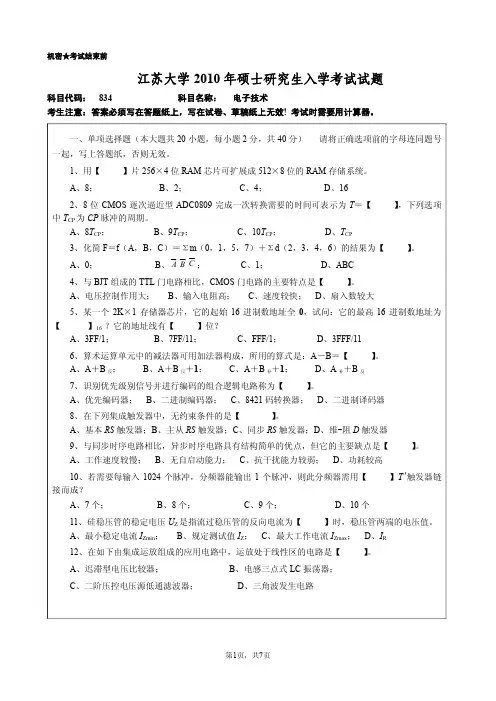

江苏大学电路830 10年真题答案

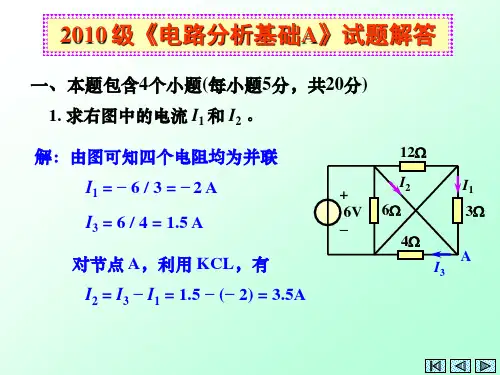

电路考试试题库及参考答案第1章试题库第2章三、单项选择题（建议每小题2分）1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ） A 、一定为正值 B 、一定为负值 C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ） A 、6V B 、－6V C 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ） A 、Ri u = B 、Ri u -= C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ） A 、200Ω B 、－200Ω C 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ） A 、10V B 、20V C 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。

A 、储存电场能量 B 、储存磁场能量 C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A 、负载电阻增大 B 、负载电阻减小 C 、电源输出的电流增大9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系10、当恒流源开路时，该恒流源内部（ B ）A 、有电流，有功率损耗B 、无电流，无功率损耗C 、有电流，无功率损耗五、计算分析题（根据实际难度定分，建议每题在6～12分范围）1、图1.5.1所示电路，已知U =3V ，求R 。

（2Ω）2、图1.5.2所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。

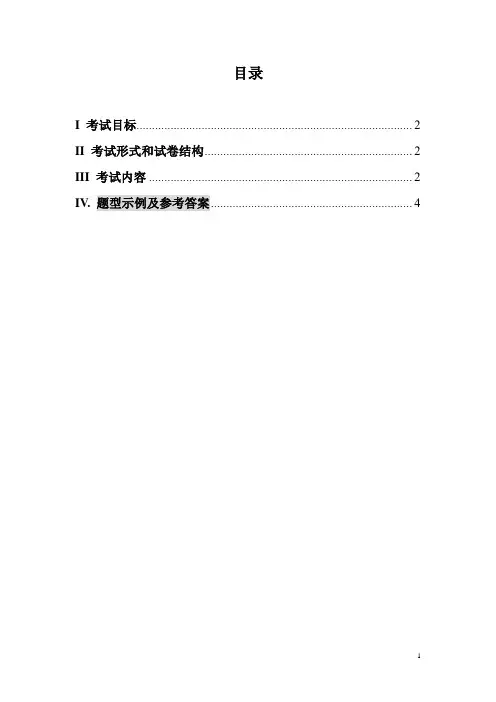

目录I 考试目标 (2)II 考试形式和试卷结构 (2)III 考试内容 (2)IV. 题型示例及参考答案 (4)全国硕士研究生入学统一考试电机学考试大纲真题及答案I 考试目标《电机学》是为我校招收电气工程硕士生而设置的具有选拔性质的考试科目。

其目的是科学、公平、有效地测试考生是否具备攻读相关专业硕士学位所必须的基本素质、一般能力和培养潜能，以利用选拔具有发展潜力的优秀人才入学，为国家的经济建设培养具有创新精神和较强工程能力的高层次、宽口径高级工程技术人才。

具体来说。

要求考生：了解变压器、直流电机、感应电机和同步电机的典型结构，掌握其基本工作原理、基本方程式、稳态运行性能、基本实验方法及操作技能，对电机的额定值、性能指标、参数大小等有明确的工程概念，既掌握各类电机的共同点，又能认识它们的个性和特点，形成对电机的一个较系统和完整的认识。

重点掌握分析电机稳态、对称、基波运行时的基本方法，深入理解电机中主磁场的作用及能量的转换关系；能正确建立电机中的电动势、磁动势、功率和转矩平衡方程式及等效电路，能熟练运用方程式、等效电路和相量图及复数运算法、归算法去分析和解决电机运行中的实际问题。

II 考试形式和试卷结构一、试卷满分及考试时间试卷满分为150分，考试时间180分钟。

二、答题方式答题方式为闭卷、笔试。

允许使用计算器，但不得使用带有公式和文本存储功能的计算器。

三、试卷内容与题型结构1、简答题（5~6题，共30分）2、计算题（5~6题，共120分）III 考试内容第一章磁路1、考试内容（1）磁路的基本定律；（2）常用的铁磁材料。

2、要求了解铁磁材料的性质，掌握磁路计算的方法。

第二章变压器（1）变压器的结构和额定值；（2）空载运行、负载运行；（3）基本方程、等效电路；（4）参数测定；（5）三相变压器；（6）标幺值；（7）运行特性；（8）并联运行；（9）特种变压器。

2、要求了解变压器的基本结构、运行原理，理解基本方程、等效电路，掌握有关等效电路和性能特性的计算，掌握参数测定方法，了解三相变压器的磁路特点及影响，掌握三相变压器的联接组，掌握并联运行的条件及有关的计算，了解三绕组变压器、自耦变压器的分析方法及有关结论，了解仪用互感器的使用特点。

习题答案—电子技术第二部分练习一一、选择填空题1.BC2.自由电子空穴3.C4.A5.单向导电性二、分析计算题2.1.5sin t ωV练习二一、选择填空题1.饱和失真，截止失真 2.B 3.C 5.C 6.0，10，907.B 8.大，小，约等于1，相同9.第一级放大电路的输入，最后一级放大电路的输出10.D11.D 12.越强二、分析计算题1.（1）V C ＝6.4V （2）V C ＝12V （3）V C ＝0.5V （4）V C ＝12V （5）V C ＝12V2.（1）U O1=0.94V U O2=0.991V （2）U O1=0.76V U O2=0.989V3.（1）u id =1000Vμu ic =1000V μ（2）u od =100mV（3）2c id u u 与相位同相（4）1,999.5,||999.5uduc ud CMR ucA A A K A ====4.（1）图（a ）：A 41I 1B μ=，mA 05.2I 1C =，V 45.3U 1CE =图（b ）:A 47I 1B μ=，mA 4.2I 1C =，V24.6U 1CE =（2）（3）28.16A 1u -=⋅986.0A 2u =⋅05.16A u -=⋅（4）Ω=k 56.4r i r o =72kΩ（5）后级是射级输出器，其作用是具有很小的输出电阻，增强带负载的能力。

1.13A 'u -=⋅5.（1）R B =235kΩ，R C =3kΩ，R L =1.5kΩ；（2）38mV6.（1）A 6.31I B μ=，mA 89.1I C =，V 44.4U CE =79A u -=⋅r i =1.14kΩr o =3kΩ（2）设U S ＝10mV （有效值），则mV 63.3U i =，mV287U o =若C 3开路，则mV 63.9U i =，mV14U o =练习三一、选择填空题1.A 2.B 3.D 4.C 5.A 6.C B 7.B 8.A 9.C 10.B11.负反馈，负，正，电压串联，电压并联，电流串联，电路并联12.C二、分析计算题1.（1）50.51A u -=（2）1min -=u A ；102max -=u A2.（1）反相输入积分电路；电压比较器；稳压电路（2）u o1=2.5V,u o2=6V ；（3）R 1为平衡电阻，作用为确保集成运放两输入端电路对称，以减少失调参数对输出电压的影响；R 2为稳压管的限流电阻，起到保护稳压管和调节电压的作用。

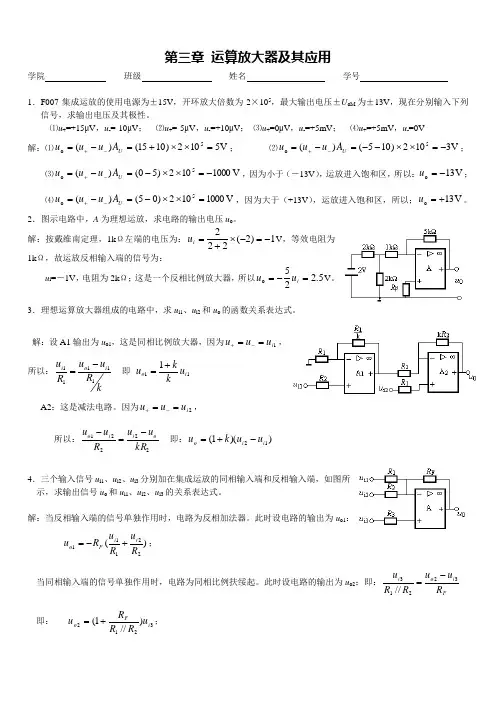

第三章 运算放大器及其应用学院 班级 姓名 学号1．F007集成运放的使用电源为±15V ，开环放大倍数为2×105，最大输出电压±U oM 为±13V ，现在分别输入下列信号，求输出电压及其极性。

⑴u +=+15μV ，u -=-10μV ； ⑵u +=-5μV ，u -=+10μV ； ⑶u +=0μV ，u -=+5mV ； ⑷u +=+5mV ，u -=0V解：⑴V 5102)1015()(5o =⨯⨯+=-=-+U A u u u ； ⑵V 3102)105()(5o -=⨯⨯--=-=-+U A u u u ；⑶V 1000102)50()(5o -=⨯⨯-=-=-+U A u u u ，因为小于（－13V ），运放进入饱和区，所以：V 13o -=u ； ⑷V 1000102)05()(5o =⨯⨯-=-=-+U A u u u ，因为大于（+13V ），运放进入饱和区，所以；V 13o +=u 。

2．图示电路中，A 为理想运放，求电路的输出电压u o 。

解：按戴维南定理，1k Ω左端的电压为：1)2(222-=-⨯+=i u V ，等效电阻为1k Ω，故运放反相输入端的信号为：u i =－1V ，电阻为2k Ω；这是一个反相比例放大器，所以5.225o =-=i u u V 。

3．理想运算放大器组成的电路中，求u i1、u i2和u o 的函数关系表达式。

解：设A1输出为u o1，这是同相比例放大器，因为1i u u u ==-+， 所以：kR u u R u i o i 11111-= 即 111i o u k k u += A2：这是减法电路。

因为2i u u u ==-+， 所以：22221kR u u R u u o i i o -=- 即：))(1(12i i o u u k u -+=4．三个输入信号u i1、u i2、u i3分别加在集成运放的同相输入端和反相输入端，如图所示，求输出信号u o 和u i1、u i2、u i3的关系表达式。

全国硕士研究生入学统一考试电路考试大纲I 考查目标全国硕士研究生入学统一考试中的“电路”是为我校招收电机与电器、电力系统及其自动化、高电压与绝缘技术、电力电子与电力传动、电工理论与新技术、信号与信息处理、控制理论与控制工程、检测技术与自动化装置、农业电气化与自动化、生物医学工程、电气工程、控制工程、流体机械及工程、水利水电工程等硕士生而设置的具有选拔性质的考试科目。

其目的是科学、公平、有效地测试考生是否具备攻读以上各专业硕士所必须的基本素质、一般能力和培养潜能，以利用选拔具有发展潜力的优秀人才入学，为国家的经济建设培养具有良好职业道德、具有较强分析与解决实际问题能力的高层次、应用型、复合型的专业人才。

考试要求学生掌握电路理论的基本知识、基本分析计算方法，为从事工程技术工作、科学研究以及开拓性技术领域打下坚实的基础。

II 考试形式和试卷结构一、试卷满分及考试时间试卷满分为150分，考试时间180分钟。

二、答题方式答题方式为闭卷、笔试。

允许使用计算器，但不得使用带有公式和文本存储功能的计算器。

三、试卷内容与题型结构1. 试卷内容：电路原理的基本概念与基本计算方法；2. 题型：全部为计算与分析题。

III 考查内容与参考书1. 考查内容：第1章电路基本概念和电路定律：理解电流和电压的参考方向的概念；掌握功率的计算；熟练掌握电阻、电压源、电流源等电路元件的电压电流关系；了解受控源元件的特点；熟练掌握基尔霍夫定律。

第2章电阻电路的等效变换：熟练掌握电阻的串联、并联和串并联计算；了解电阻的丫形联接和△形联接等效变换的方法；掌握电压源、电流源的串联和并联以及电源的等效变换的计算方法。

第3章电阻电路的一般分析：理解电路的图的概念；掌握确定KCL和KVL的独立方程数；熟练掌握支路电流法、网孔电流法、回路电流法和结点电压法的计算方法。

第4章电路定理：熟练掌握叠加定理、戴维宁定理、特勒根定理、互易定理的计算方法；了解替代定理、诺顿定理、对偶定理的分析方法。

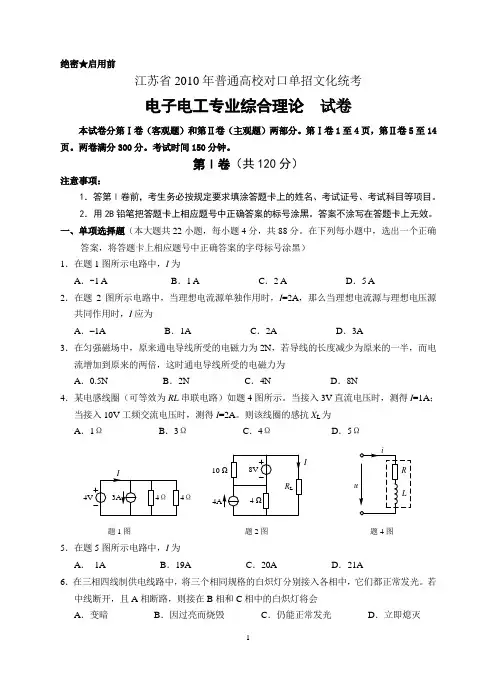

绝密★启用前江苏省2010年普通高校对口单招文化统考电子电工专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1至4页，第Ⅱ卷5至14页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号、考试科目等项目。

2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。

答案不涂写在答题卡上无效。

一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1．在题1图所示电路中，I为A．-1 A B．1 A C．2 A D．5 A2．在题2图所示电路中，当理想电流源单独作用时，I=2A，那么当理想电流源与理想电压源共同作用时，I应为A．–1A B．1A C．2A D．3A3．在匀强磁场中，原来通电导线所受的电磁力为2N，若导线的长度减少为原来的一半，而电流增加到原来的两倍，这时通电导线所受的电磁力为A．0.5N B．2N C．4N D．8N4．某电感线圈（可等效为RL串联电路）如题4图所示。

当接入3V直流电压时，测得I=1A；当接入10V工频交流电压时，测得I=2A。

则该线圈的感抗X L为A．1ΩB．3ΩC．4ΩD．5ΩΩI题1图题2图题4图5．在题5图所示电路中，I为A．1A B．19A C．20A D．21A6．在三相四线制供电线路中，将三个相同规格的白炽灯分别接入各相中，它们都正常发光。

若中线断开，且A相断路，则接在B相和C相中的白炽灯将会A．变暗B．因过亮而烧毁C．仍能正常发光D．立即熄灭7．在题7图所示电路中，若不慎将发射极旁路电容C E断开，则将A．不仅影响静态工作点，而且也影响电压增益B．只影响静态工作点，但不影响电压增益C．不影响静态工作点，但影响电压增益D．不影响静态工作点，也不影响电压增益Uj X L10A题5图题7图8．某放大电路如题8图所示，输入量为正弦信号，现输出电压u o的波形负半周失真了，如果输入信号保持不变，则消除失真最有效的方法是A．R C减小B．R C增大C．R B减小D．R B增大R L u i+_u o题8图题9图9．某功放电路如题9图所示，功放管饱和压降U CES=1V，其最大输出功率P OM为A．0.25W B．0.5W C．2.25W D．0.56W 10．设题10图所示交流通路满足振荡的振幅起振条件A．若X1、X2和X3同为电容元件，则构成电容三点式振荡电路B．若X1、X2和X3同为电感元件，则构成电感三点式振荡电路C．若X1、X2为电感元件，X3为电容元件，则构成电感三点式振荡电路D．若X1、X2为电容元件，X3为电感元件，则构成电感三点式振荡电路11．对输入信号X和Y来说，与题11图所示逻辑电路功能一致的是A．可控RS触发器B．JK触发器C．基本RS触发器D．D触发器X3X Y题10图题11图12．某组合逻辑电路的输入A、B与输出Y的波形如题12图所示，则其逻辑关系式为A．BABAY+=；B．BABAY+=C．BABAY+=D．BABAY+=ABY题12图13．有人选用I CM=20mA，U（BR）CEO=20V，P CM=100mW的三极管组成放大电路，其静态工作点I CQ=15mA，U CEQ=10V，则该管A．可以正常放大B．可能击穿C．放大性能较差D．将过热或烧坏14．以下关于测量误差的表述正确的是A．偶然误差越小，测量的准确度便越高B．绝对误差越小，测量的准确度便越高C．相对误差越小，测量的准确度便越高D．仪表的准确度等级越高，测量的准确度一定越高15．以下关于磁电系测量机构的表述正确的是A．准确度低B．刻度均匀，便于读数C．过载能力强D．灵敏度低16．以下关于指针式万用表使用的表述正确的是A．使用结束，转换开关应打到最高交流电压挡或“OFF”挡B．可用欧姆挡测量灵敏电流计的内阻C．可用欧姆挡测量标准电池的内阻D．用欧姆挡检测二极管时，必须选用R×1k17．以下关于电子电压表的表述正确的是A．放大一检波式电压表的工作频率范围较宽B ．放大—检波式电压表的灵敏度较低C ．检波—放大式电压表的工作频率范围较宽D ．检波—放大式电压表的灵敏度较高 18．以下关于低频信号发生器的表述正确的是A ．频率微调是通过改变电阻来实现的B ．频率微调是通过改变电感来实现的C ．改变频段是通过改变电容来实现的D ．改变频段是通过改变电阻来实现的19．某示波器扫描信号正程时间T s =120ms ，逆程时间T b =40ms 。

第二章基本放大电路学院 班级 姓名 学号1．图示电路中，稳压管用来为三极管提供稳定的基极偏置电压。

已知稳压管的稳定电压U Z =，I ZM =50mA ，R B =220k Ω，R E =2k Ω，R C =1k Ω，U CC =12V ，三极管为硅管（U BE =），试求三极管的集电极电流和所消耗的功率。

若欲使给定的工作电流I C =1mA ，则R E 应选择多大解：227.07.4=-=-=≈kR U U I I E BE ZC E mA ； 6)21(212)(=+⨯-=+-=E C C CC CE R R I U U V 1262=⨯==CE C C U I P mW 417.07.4=-≈E R k Ω2．固定偏置共射极放大器如图所示，试写出：⑴静态工作点的表达式；⑵画出该放大器的微变等效电路；⑶写出该放大器电压放大倍数A U 、输入电阻r i 和输出电阻r o 的表达式。

⑴EB BECC B R R U U I )1(β++-≈； B C I I β=； )(E C C CC CE R R I U U +-=；⑵ )(26200mA I mVr C be β+=（Ω）；⑶ Ebe CL U R r R R A )1(//ββ++-=])1(//[E be B i R r R r β++=k Ω； C o R r =3．如图所示电路，要求：⑴写出静态工作点表达式；⑵画出微变等效电路；⑶写出电压放大倍数A U 、输入电阻和输出电阻的表达式；⑷如果在电阻R E 两端并接一个足够大的极性电容C E ，定性分析对静态工作点、输入电阻、输出电阻和电压放大倍数的影响。

解：⑴CC B B B B U R R R V 212+=； EBEB EC R U V I I -=≈；β/C B I I =；4.4)22(4.110)(=+⨯-=+-=E C C CC CE R R I U U⑵微变等效电路如图。

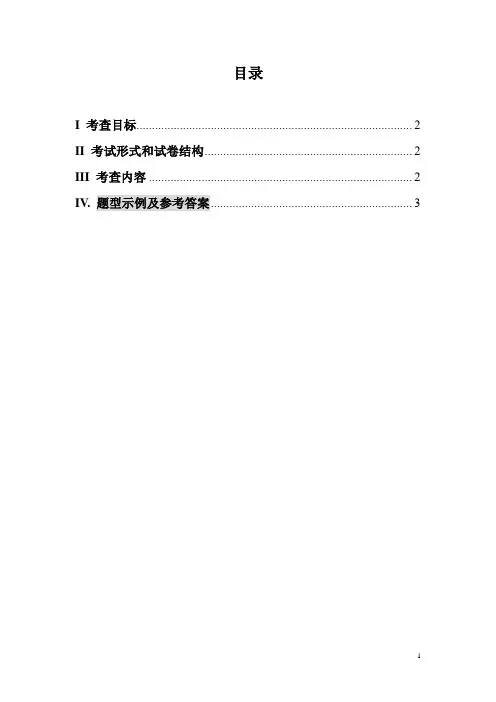

目录I 考查目标 (2)II 考试形式和试卷结构 (2)III 考查内容 (2)IV. 题型示例及参考答案 (3)全国硕士研究生入学统一考试工程热力学考试大纲真题及答案I 考查目标要求掌握热能与机械能相互转换的基本规律，并能够应用此规律对热力过程和热力循环进行分析和计算。

II 考试形式和试卷结构一、试卷满分及考试时间试卷满分为150分，考试时间180分钟。

二、答题方式答题方式为闭卷、笔试。

允许使用计算器（仅仅具备四则运算和开方运算功能的计算器），但不得使用带有公式和文本存储功能的计算器。

三、试卷内容与题型结构分为概念题和计算题两大类。

概念题包括：名词解释、填空题、判断题、作图分析题、简答题。

概念题和计算题分值各占50％左右。

III 考查内容1、基本概念：掌握热力系统、平衡状态、状态参数及其数学特征、理想气体状态方程、准静过程及可逆过程的概念并会用系统的状态参数的关系对可逆过程的功、热量进行计算等。

2、热力学第一定律：熟练掌握能量方程在不同条件下的表达形式，并对非稳定流动能量方程有初步认识；掌握系统储存能量、热力学能、焓的概念；掌握容积变化功、流动功、技术功和轴功的概念；能够正确应用热力学第一定律对能量转换过程进行分析、计算。

3、热力学第二定律：理解热力学第二定律的实质；掌握卡诺循环和卡诺定理；掌握熵的概念和孤立系统熵增原理，能够判别热力过程进行的方向及掌握能量耗散的计算方法；了解可用能的概念及计算方法。

4、理想气体的性质及热力过程:熟练掌握理想气体状态方程；理解理想气体比热容的概念并熟练掌握利用定值比热容计算过程中热量、热力学能、焓和熵变化；熟练掌握对四种基本热力过程及多变过程的分析，计算过程中状态参数的变化及与外界功量和热量的交换；能够将热力过程表示在p-v图和T-s图上，并判断过程的性质。

5、热力学一般关系式及实际气体的性质：了解热力学一般关系式；掌握范德瓦尔方程（包括各项物理意义）；掌握对比态原理，会计算对比参数并能利用通用压缩因子图进行实际气体的计算。

《电工学》习题（上）解答 第1章 电路定律及分析方法习题解答一、单项选择题1．图示电阻元件R 消耗电功率10W ，则电压U 为（ A ）。

A ）-5V B ）5V C ）20VUR 题1图2．在图示的电路中，A 点的电位V A 为( C )。

A ）2 V B ）-4 V C ） -2 V－ 2 k 7 k ΩΩ题2图3．在图示电路中，U 、I 的关系式正确的是( B )。

A ）U = (I S + I )R 0 B ）U = (I S －I )R 0 C ）U = (I - I S )R 0R L题3图I 2题4图4．图示电路中电流I 2为( C )。

A ）7AB ）3AC ）-3A5．理想电流源的外接电阻越大，则它的端电压( A )。

A ）越高 B ）越低 C ）不能确定6．图示电路中，用一个等效电源代替，应该是一个( B )。

A ）2A 的理想电流源 B ）2V 的理想电压源 C ）不能代替，仍为原电路2 V题6图7．把图1所示的电路改为图2的电路，其负载电流I 1和I 2将( B )。

A ）增大B ）不变C ）减小221Ω2V 2A图 1图 2+题7图8．图示电路中，供出功率的电源是( A )。

A ）理想电压源 B ）理想电流源C ）理想电压源与理想电流源U4VS题8图S题9图9．在图示电路中，各电阻值和U S 值均已知。

欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( B )。

A ）4和3 B ）3和3 C ）3和410．在计算线性电阻电路的电压和电流时，用叠加原理。

在计算线性电阻电路的功率时，加原理( B )。

A ）可以用 B ）不可以用 C ）有条件地使用11．在图示电路中，已知U S =12V ，I S =2A 。

A 、B 两点间的电压U AB 为( A )。

A ）-18VB ）18VC ）-6VU I SS+题11图SA题12图12．在图示电路中，当开关S 闭合时A 点的电位V A ( C )。

绝密★启用前江苏省2010年普通高校对口单招文化统考电子电工专业综合理论试题B答案及评分参考一、单项选择题（本大题共22小题，每小题4分，共88分）二、判断题（本大题共16小题，每小题2分，共32分）三、填空题（本大题共17小题，30空，每空2分，共60分）39．–1 140．1–j（或︒-∠452）–45º41．0 542．N2/N1（N2/N1）243．4 144．P沟道增强开启45．放大器临界46．JK D47．5.6 V～22.5 V48．2CL2ER2CL8ER49．102 0001 0000 0010 50．1.551．游丝磁感应1 / 82 / 852．1Hz~1MHz53．双踪 断续 54．1∶455．行程 极限 四、简答题（本大题共6小题，共45分）56．（共5分）① 410--------------------------------------------------------------------------------（1分） ② 1------------------------------------------------------------------------------------（1分） ③ 100---------------------------------------------------------------------------------（1分） ④ 100---------------------------------------------------------------------------------（1分） ⑤ 相量图如下图所示--------------------------------------------------------------（1分）57．（共3分）（1）66(4//4)10210s 2μs RC τ--==⨯=⨯=-----------------------------------（1分） （2）660.510210C C C C ()()[(0)()]e 3(63)e33e V t ttu t u u u τ----⨯⨯+=∞+-∞=+-=+---------------------------------（2分）58．（共7分）（1）逻辑状态表如下--------------------------------------------------------------（2分）（2）Q A、Q B、Q C的波形如下图Q Q Q （1分）（1分）（1分）（3）三组彩灯点亮的顺序为--------------------------------------------------------（2分）红灯亮→绿灯亮→黄灯亮→全亮→全灭→红灯亮……59．（共6分）（1）直流负反馈R E1：是第一级放大电路的电流串联负反馈元件----------------------（1分）R E2：是第二级放大电路的电流串联负反馈元件----------------------（1分）R F：是级间电压串联负反馈元件-----------------------------------------（1分）（2）交流负反馈R E1：是第一级放大电路的电流串联负反馈元件----------------------（1分）R F：是级间电压串联负反馈元件-----------------------------------------（1分）（3）在R E1两端并联一电容------------------------------------------------------（1分）60．（共8分）（1）该表只能对直流电进行测量-----------------------------------------------（2分）（2）该表有两个电流量程--------------------------------------------------------（1分）该表有两个电压量程--------------------------------------------------------（1分）“1”挡为最大电流挡，I m1 = 50 mA--------------------------------------（1分）“4”挡为最高电压挡，U m4 = 10 V----------------------------------------（1分）（3）“2”挡的仪表内阻r2 = 19.6 Ω---------------------------------------------（1分）“3”挡的仪表内阻r3 = 3 kΩ-----------------------------------------------（1分）61．（共8分）（1）“1”为分频电路--------------------------------------------------------------（2分）“2”为逻辑控制--------------------------------------------------------------（2分）（2）t ab = N·T C = 5×20 = 100 μs---------------------------------------------------（2分）（3）相对于周期测量，时间间隔测量的触发误差小-----------------------（1分）相对于周期测量，时间间隔测量的量化误差大-----------------------（1分）3 / 84 / 862．（共8分）（1）反转接触器触点应调换电源两根线，达到调换相序的目的，图中三根线都调换，相序不变，不能实现反转-----------------------------------------（2分） 热继电器触点应接在控制电路公共火线上-----------------------------（2分） 联锁触点应该用常闭触点--------------------------------------------------（2分） （2）增加的工作照明灯电路见图中虚线框内电路--------------------------（2分）FR五、计算题（本大题共5小题，共75分）63．（共12分）（1）断开待求支路，形成有源二端网络--------------------------------------（2分） （2）求出U abo -----------------------------------------------------------------------（4分）3 1 Aabo 69231210V 36U =⨯+⨯-⨯=+5 / 8（3）去掉有源二端网络中的电源，求出等效电阻R o ----------------------（4分）3 ΩΩΩ7236//3o =++=R（4）画出戴维南等效电路，求出I ---------------------------------------------（2分）IabUA 13710=+=I 64．（共14分）（1）断开待求支路，形成有源二端网络--------------------------------------（2分）2 A（2）将有源二端网络等效变化后，求开路电压U abo -----------------------（6分）IA 1444481=+-+=I6 / 8A 12242=+=I V 644244212abo=++-=+⨯+⨯-=I I U（3）将有源二端网络中的电源去掉，求等效电阻R o ----------------------（4分）4 Ω4 ΩΩ34//42//2o =+=R（4）画出戴维南等效电路，联上待求支路，求I --------------------------（2分）IUA 12316=+-=I 65．（共17分） （1） Ω4522020j 20)10j 10()10j 10()10j 10()10j 10(20j 10︒∠=+=++-+⨯-++=Z -------（3分）A 452452200240︒-∠=︒∠︒∠==Z U I-------------------------------------------（3分） A 024*********)10j 10()10j 10(10j 101︒∠=︒-∠⨯︒∠=⋅++-+=II ------（3分） A 9024522045210)10j 10()10j 10(10j 102︒-∠=︒-∠⨯︒-∠=⋅++--=I I ---------------------------------------------（3分）V 010902)10j (0210)10j (21ab =⨯︒-∠+-⨯︒∠-=⋅+-⋅-=I I U ---（3分） （或直接根据电桥平衡得V 0ab=U ） （2）相量图--------------------------------------------------------------------------（2分）7 / 8I U66．（共13分） （1）前级静态值2B1CC 128.2204V 338.2R V V R R ==⨯=++ B1BE C1E14540.71mA 30.39V U I I R R --≈==≈++CE1CC C1345()20(100.393)1 6.6V UV I R R R =-++=-++⨯=--------------------------------------（2分）后级静态值C1BE2C2E26(20101)0.7=1.8mA 5.1U U IIR --⨯-≈== CE2CC E2620 5.1 1.8=10.8V U V I R =-=-⨯----------------------------------（2分）（2）前级电压放大倍数L111be1149.14021(1) 1.4(140)0.39u R A r R ββ'=-=-⨯=-++++⨯---------------（2分）式中6LL13be226L//[(1)]R R R R r R R β'=++⨯+ 后级电压放大倍数： 2L 2be22L L 6L (1)41 2.50.990.941 2.5(1)// 2.5k u R A r R R R R ββ'+⨯===+⨯'++'==Ω（或直接写出21u A ≈）-----------------------------------------------------（1分） 两级总的电压放大倍数12210.9920.8u u u A A A ==-⨯≈---------------------------------------------（2分）输入电阻：i 12be114////[(1)] 4.77k r R R r R β=++=Ω------------------------------------（2分）输出电阻：be23o o120.9100.266k 266141r R r r β++===≈Ω=Ω+--------------------------（2分）8 / 867．（共10分）（1）求o1u 、o2u 和o uo115V u =---------------------------------------------------------------------（2分）o260(1)(10)=30V 30u =+⨯-------------------------------------------------（2分） o o2o15050(1)2525u u u =+⨯-⨯3(30)2(15)60V =⨯--⨯-=- -------------（2分） （2）A 1、A 2、A 3所组成的电路类型A 1为电压跟随器-------------------------------------------------------------（2分） A 2为同相输入比例运算电路----------------------------------------------（1分） A 3为减法比例运算放大器-------------------------------------------------（1分）68．（共9分）（1）真值表-----------------------------------------------------------------------（3分）（2）结业Y 的最小项表达式及化简Y ABCD ABCD ABCD ABCD ABCD =++++----------------------------（1分）A BCD ABCD ABCD ABCD ABCD ABCD A CD ACD ABD CD ABD CD ABD=+++++=++=+=+ABD CD =---------------------------------------------------------------------（2分）（3）逻辑电路如图所示-----------------------------------------------------------（3分）A B CD。

目录I 考查目标 (2)II 考试形式和试卷结构 (2)III 考查内容 (2)IV. 题型示例及参考答案 (3)全国硕士研究生入学统一考试电工技术考试大纲真题及答案I 考查目标《电工技术》是我校为全国硕士研究生入学统一考试设置的具有选拔性质的考试科目。

其目的是科学、公平、有效地测试考生是否具备攻读相关硕士专业所必须的基本素质、一般能力和培养潜能。

选拔具有发展潜力的优秀人才入学，为国家培养具有较强分析与解决实际问题能力的高层次、应用型、复合型的人才。

考试要求是测试考生掌握电工技术的基本理论和基本技能的情况，以及考生独立分析问题和解决问题的能力。

具体来说。

要求考生：理解电工技术中的基本概念、基本定律和基本定理，掌握电路的分析方法。

理解磁路概念，掌握变压器、电动机的工作原理，并能根据要求设计出相应的电动机的继电器-接触器控制电路。

了解常用电工仪表的工作原理并掌握其测量方法。

II 考试形式和试卷结构一、试卷满分及考试时间试卷满分为150分，考试时间180分钟。

二、答题方式答题方式为闭卷笔试。

允许使用计算器，但不得使用带有公式和文本存储功能的计算器。

三、试卷内容与题型结构单项选择题10题，每小题3分，共30分填空题10题，每小题2分，共20分计算与分析题6题，共100分III 考查内容1．直流电路电路的作用和组成，电路模型，电路元件；电流和电压的参考方向，电路的功率的计算，电路中电位的计算。

基尔霍夫定律，电压源与电流源等效变换，支路电流法，弥尔曼定理，叠加原理，戴维南定理，诺顿定理。

能灵活应用各种分析方法对直流电路进行分析计算。

2．正弦交流电路正弦交流电的基本概念，正弦交流电的相量表示法。

电阻元件上的正弦响应，电感元件上的正弦响应，电容元件上的正弦响应，RLC串联电路的正弦响应，一般交流电路的正弦响应。

RC电路的频率特性，谐振电路的特点。

功率因数的提高。

能应用相量分析方法对交流电路进行分析计算。

3．三相电路三相电源；负载星形联接的三相电路，负载三角形联接的三相电路；三相电路的功率。
