备案号： LM330300.002-2013备案日期：2013年5月15日有效日期：2016年5月 14日清分机温州市金融设备行业协会发布WJX 02-2013目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 定义 (3)4 要求 (4)5 试验方法 (7)6 检验规则 (9)7 标志、包装、运输、贮存 (10)WJX 02-2013前言本标准按照GB/T 1.1-2009给出的规则起草。
当有上级标准时，本标准应根据上级标准进行复审修改或自行作废。
本标准由温州市金融设备行业协会提出并归口。
本标准起草单位：温州市质量技术监督检测院（国家金融设备及零配件质量监督检验中心）、温州市金融设备行业协会、温州泓鼎商用机器有限公司、浙江金利电子有限公司、浙江凯勋机电有限公司、浙江人杰机械电子有限公司、浙江维融电子有限公司、浙江瓯立电器有限公司、浙江然鹏电子有限公司、浙江依特诺电子有限公司、浙江诺贝电子科技有限公司、浙江越创电子科技有限公司、浙江新大机具有限公司。
本标准主要起草人：黄山石、何鹏程、吴杰、白炳春、宋白桦、管洪法、林昌秋、蒋昭杰、魏伟、谢爱文、张远、倪林安、冯易乐、林昌忠、钱云散、卢相抄、周跃松、厉亦光。
本标准为首次发布。
清分机1 范围本标准规定了人民币纸币清分机（以下简称清分机）产品的定义、要求、试验方法、检验规则以及标志、包装、运输、贮存。
本标准适用于具有对人民币纸币进行面值、朝向、面向、版本、残损、新旧清分以及计数、检伪等功能的清分机。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191-2008 包装储运图示标志GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 9254-2008 信息技术设备的无线电骚扰限值和测量方法GB 16999-2010 人民币鉴别仪通用技术条件3 定义GB 16999-2010确立的以及下列术语和定义适合本标准。
附件1：广西北部湾银行纸币清分机采购需求一、四口纸币清分机技术参数：1、 4 个出钞口、2 个退钞口（合计6 个出口），每个出钞口最大容量500 张；每个出钞口出钞数量可独立设置，每个退钞口最大容量150 张；入钞口容量1000 张以上，可连续加钞；压钞板在入钞口钞票数量少于200 张时开始工作；模拟人手辅助进钞，使进钞更平稳；电源100- 240V±10% 50/60HZ ;噪音小于65 分贝。
可根据不同质量的钞票，灵活设置各项目参数。
参数设定精度高，可微调不同项目下参数，对处理钞票进行细微调整。
2、适应纸币：第四套和第五套（包括1999 版、2005 版、2015 版）人民币1 元-100 元面额纸币。
3、清分速度：》720张/分钟，采集、存储冠字号时，清分速度不变。
4、计数：计数准确，不会因连张、叠钞等情况造成计数不准，误点率为零。
5、鉴伪：具备多种鉴伪功能，鉴伪能力强。
在不过分增多退钞的同时，可以准确检测出各类型假币、变造币等。
6、清分功能：新旧清分、方向清分、币种清分、面额清分、版别清分。
7、清分效果：可以准确清分出不同新旧程度的钞票；能够自动识别不同面额纸币；能够对钞票的污损、破损、周边缺损、孔洞、厚度、折角、重张、胶带、水印、漂泊、褶皱、字迹、松软、开裂等项目进行检测。
并能够准确剔出不达标钞票。
8 设备规格：< 600 （长）X 445 （宽）X 600 （高）毫米；< 80公斤。
9、故障检测：能够自动检测机具状况，出现故障能以图形和编码形式提示，并报警提示故障部位。
10、屏显：中文显示，可显示设备工作状态图像和文字、过钱张数等信息。
11、操作要求：设备设计为模块化、开盖式设计，方便卡钞或故障的处理。
12、冠字号采集：具有冠字号码采集功能，可存储冠字号码图像（正反面全幅和冠字号局部图像）和文字信息，可实现冠字号码的本地检索查询和联网检索查询功能。
13、冠字号管理：冠字号码文字转化率不低于99％，并可传送数据到电脑做汇总工作。
清分机原理清分机是一种用于分离杂质和颗粒物的设备，广泛应用于粮食加工、食品加工、化工等行业。
清分机的原理是通过振动和气流的作用，将原料中的杂质和颗粒物分离出来，从而提高产品的质量和安全性。
下面将详细介绍清分机的原理和工作过程。
首先，清分机利用振动力将原料进行分层。
当原料进入清分机后，通过振动筛网的作用，原料会被分成不同的层次。
较大的颗粒物会被分离到上层，而较小的杂质会被分离到下层。
这样一来，就实现了原料的初步分离。
接下来，清分机利用气流将杂质和颗粒物进行分离。
在清分机内部，设置有气流装置，通过调节气流的速度和方向，可以将上层的颗粒物和下层的杂质进行进一步的分离。
较轻的颗粒物会被气流吹到一侧，而较重的杂质则会被气流吹到另一侧，从而实现了杂质和颗粒物的彻底分离。
此外，清分机还可以根据原料的密度差异进行分离。
在清分机内部，设置有调节装置，可以根据原料的密度差异来调整清分机的工作参数，从而实现对不同密度的颗粒物进行有效分离。
这种原理可以有效地提高清分机的分选效率，确保产品的质量和安全性。
总的来说，清分机通过振动和气流的作用，实现了对原料中的杂质和颗粒物的分离。
其原理简单而有效，可以广泛应用于各种行业的生产过程中。
通过合理的设计和调节，清分机可以实现高效、精准的分选效果，为生产企业带来了巨大的经济效益和社会效益。
在实际应用中，清分机的原理可以根据不同的生产需求进行调整和优化，以适应不同原料的分选要求。
同时，清分机的工作过程也需要定期进行维护和保养，以确保设备的正常运行和长期稳定性。
通过深入了解清分机的原理和工作过程，可以更好地发挥清分机在生产中的作用，为企业的发展提供有力支持。
清分机内容纸币清分机的主要功能是识别纸币的面额、面向、新旧程度，满足新旧纸币的清分以及挑选适合ATM机纸币的需求。
它能够在钞票一次通过机器的情况下，对钞票缺损、连张、破洞、胶带等多种状况进行检测，实现对钞票的点算、鉴伪并按照新旧、面额、版本、正反和方向进行清分清分机的基本功能和指标规定如下：●点算功能：能够进行纸币张数统计，速度必须达到1000张／分钟以上；●伪钞鉴别：能够识别当前流通纸币的各种防伪标记，可以准确的鉴别出伪钞，速度必须保证点算的正常运行；●能够识别出规定类型的纸币面额，把不同面额的纸币分类输出，速度必须达到600张／分钟以上；●版本清分：能够把不同版本的纸币分类输出，速度达到600张／分钟以上；●残缺检验：能够检出残缺度(缺角、裂缝、破洞、卷角等)超过规定的纸币，速度达到600张／分钟以上；●方位识别：能够正确识别纸币方位，可以把四种方位(正上、正下、反上、反下)的纸币分类输出，速度达到600张／分钟以上；●新旧清分：能够正确识别纸币新旧，分辨率达到10个等级以上，速度达到600张／分钟以上。
系统硬件原理框图及工作流程工作流程：在走纸机构的配合下，CIS 图像传感器采集纸币图像，经过调理电路处理后，送A/D 转换，得到的数字信号再经电平变换，DSP 读入图像信息，对图像信息进行识别处理。
DSP 处理完一张纸币的图像信号后，控制机构将其放置在相应的机械位置，实现清分机的功能。
根据实际需求，还可以将运算结果通过USB 接口传送到PC机中，用上位机读取、分析或打印输出。
注：电平转换作用：由于DSP片上外设是+3.3V，而A/D是+5V电源操作。
SDRAM存储在运算中产生的中间数据。
FLASH存储程序和数据并完成程序自举加载。
CIS 的读操作时序图：SP的上升沿过后，一轮扫描开始，输出信号的频率是CP的两倍，即一个时钟周期内有两个信号输出。
第一个像素的有效信号发生在第27个时钟周期处，所以，从第一个CP开始共52个VOUT 信号为无效像素信号。

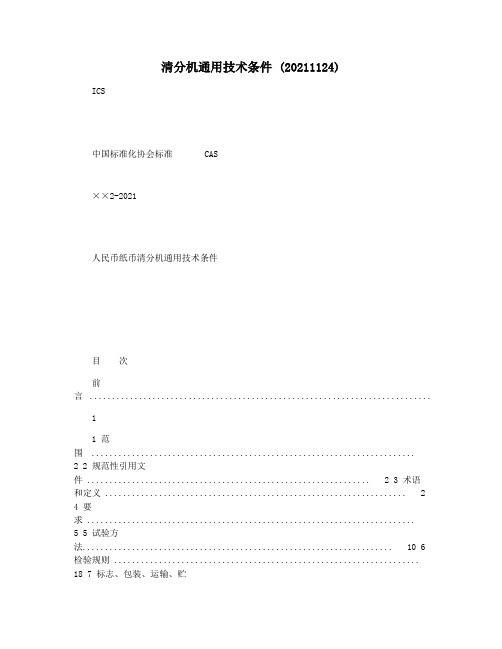

清分机通用技术条件 (20211124)ICS中国标准化协会标准 CAS××2-2021人民币纸币清分机通用技术条件目次前言 (1)1 范围 ........................................................................2 2 规范性引用文件 ............................................................... 2 3 术语和定义 (2)4 要求 .........................................................................5 5 试验方法..................................................................... 106 检验规则 ....................................................................18 7 标志、包装、运输、贮存 ....................................................... 18 附录A（规范性附录）检验规则 ...................................................... 19 参考文献 . (22)前言本标准依据GB/T 1.1-2021的起草规则编制。
本标准的某些内容可能涉及专利。
本标准的发布机构不承担识别这些专利的责任。
新国家标准GB16999-2021《人民币鉴别仪通用技术条件》于2021年9月26日颁布，为使人民币纸币清分机的相关指标与GB16999-2021的要求统一，特制定此标准。
本标准由中国标准化协会金融设备技术委员会提出并归口。
硬币点数、清分、包装高速联动线大量回笼的硬币必须经过清分包装后才能重新使用，这是一个繁重的体力劳动过程。
为了减轻劳动工作量，实现硬币点数、清分、包装自动化，我们推出几款硬币点数、清分、包装联动线。
我们推出的硬币点数、清分、包装高速联动线是由硬币高速清分机、硬币包装机、硬币提升机及硬币提卷机组成。
该联动线处理量≤10万枚/小时。
可根据用户实际需求进行配置调整。
标准联动线配置1台CC-SX硬币筛选机（可选）1台CC-D 2200硬币清分机2（3）台 CCT-1硬币提升机1台CC-KB 硬币包装机1台CCT-2硬币提卷机XD2188/2188A系列小型纸币清分机主要特点：1、以每分钟1000张的处理速度，快速、高效率地对各种钞票进行准确清分。
2、可挑选A TM用钞，不同版别钞，不同方向钞，各种残损券，假币等。
3、采用同位组合式分钞机构（信达独有专利），使信达公司的清分机体积小外型独特。
4、采用先进的图像传感器，可快速准确地检测票面的外观质量。
5、采用LCD液晶汉字主显示器及三个分出口LED数字显示器，使结果显示更加直观，全中文菜单、全中文操作引导提示、全中文故障提示，使人机对话、操作和使用更加容易。
6、采用信达公司独有的磁图像和纸质分析技术，检测和分析票面的磁信息更精确，对鉴别新旧版假币更加有效。
7、采用全数字化信息采集和模糊智能处理技术，可以准确和可靠地分析、判断、处理各种钞票信息。
8、采用“自适应”技术，使清分机长期稳定性更有保障。
主要功能：1、基本清分功能：新旧清分、左右面清分、正反面清分、版别清分、预置清分、清点。
2、智能清分功能：智能方向清分、智能版别清分、智能面额清分。
3、伪钞鉴别功能：磁性油墨鉴伪；磁性安全线鉴伪；红外穿透鉴伪；尺寸检测。
4、残钞识别功能：折角、缺角、孔洞、裂缝、半张、粘接（2188A具备）等。
5、自检功能：可随时监测和判断清分机运转情况、输钞通道是否畅通及各传感器的工作状态等并随时给出故障提示。
清分机通用技术条件-(20151124)ICS中国标准化协会标准 CAS××2-2015人民币纸币清分机通用技术条件清分机通用技术条件-(20151124)目次前言 (1)1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4要求 (5)5试验方法 (10)6检验规则 (18)7标志、包装、运输、贮存 (18)附录A（规范性附录）检验规则 (19)参考文献 (22)前言本标准依据GB/T 1.1-2009的起草规则编制。
本标准的某些内容可能涉及专利。
本标准的发布机构不承担识别这些专利的责任。
新国家标准GB16999-2010《人民币鉴别仪通用技术条件》于2010年9月26日颁布，为使人民币纸币清分机的相关指标与GB16999-2010的要求统一，特制定此标准。
本标准由中国标准化协会金融设备技术委员会提出并归口。
本标准起草单位：本标准主要起草人：人民币纸币清分机通用技术条件1 范围本标准规定了人民币纸币清分机（以下简称清分机）的通用技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于对人民币纸币进行套别、版别、券别、面向、朝向、新旧、可流通币、不可流通币、胶条清分以及包含计数、鉴别、挑选、冠字号码识别等功能的清分机产品。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB16999—2010 人民币鉴别仪通用技术条件GB/T 191—2008 包装储运图示标志GB/T 2828. 1—2003 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T 2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 3767—1996 声学声压法测定噪音源功率级反射面上方近似自由场的工程法GB/T 3785—1983 声级计的电、声性能及测试方法GB/T 4857.5—1992 包装运输包装件跌落试验方法GB 4943—2011 信息技术设备的安全GB/T 5080.7—1986 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T 6587.4—1986电子测量仪器振动试验GB/T 6587.5—1986电子测量仪器冲击试验GB 9254—2008信息技术设备的无线电骚扰限值和测量方法GB 17625.1—2003电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)SJ 946—83 电子测量仪器电气、机械结构基本要求3 术语和定义GB16999-2010确立的及下列术语和定义适合本文件。
14 | 电子制作 2018年12月车、小商铺、银行等场所。
自2016年开始，“一元硬币化工程”已逐步在全国推广，可见硬币地位之高，今后硬币相关产业及产业发展前景广阔。
但是，随着社会的发展以及硬币的大量流通，硬币在生活中存在的许多问题也暴露无遗。
公交车、超市等硬币使用较频繁的场所，硬币的回收、清点工程十分繁琐。
相关企业也并没有专门用来分类、清算硬币的设备，因此这项工作需要消耗大量人力、物力与时间，造成了极大的浪费。
目前，市面上存在较多的是为银行研制的硬币清分系统，准确度高，但是价格昂贵。
同时也存在简易的硬币分拣装置，但整体功能较少，且无法保证分拣的准确率。
所以，市场急需一种价格低廉、使用可靠的集硬币筛选、计数为一体的自动装置。
图1 整体系统模型图因此，研究与开发符合我国使用标准的自动硬币巧分机，以满足国内大众的要求，改善硬币的流通市场，推动硬币的发展与使用进程，促进经济的进步，具有重要的实际意义。
针对硬币清分机，本文首先设计了将硬币有序排列的离心上料模块，接下来设计了由硬币直径将硬币分离的轨道分离模块，最后设计了清点硬币的光电计数模块，整体各个功能模块如图1所示。
的SCANCOIN AB 公司，成功研制了针对不同货币体制下的清分系统，误判率低至0.5％。
但其价格昂贵且进行技术垄断，同时针对材质相近甚至一致的伪币，其检测显得无能为力。
如今人们的研究方向主要有离心筛网式电动硬币区分器、重力式硬币清分机等类型。
离心筛网式电动硬币区分器大多通过对不同面额硬币的直径和厚度进行尺寸分析，利用其直径和厚度的数值差，将分拣机的主体结构设计为上两层带有圆孔的离心筛和底层为无孔的离心筛，并通过三层式锥筒结构进行分拣[3]。
重力式硬币清分机利用硬币自身的重力，不需耗能。
但体积大，且难以一次分拣大量硬币，误差较大，只能用于中等数量的硬币清分。
所以，我们采用分币盘的高速旋转，使得硬币在离心力的作用下紧贴振动盘内壁，使其从出口处进入轨道。
ICS中国标准化协会标准 CAS××2-2015人民币纸币清分机通用技术条件目次前言 (1)1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4要求 (5)5试验方法 (10)6检验规则 (18)7标志、包装、运输、贮存 (18)附录A（规范性附录）检验规则 (19)参考文献 (22)前言本标准依据GB/T 1.1-2009的起草规则编制。
本标准的某些内容可能涉及专利。
本标准的发布机构不承担识别这些专利的责任。
新国家标准GB16999-2010《人民币鉴别仪通用技术条件》于2010年9月26日颁布，为使人民币纸币清分机的相关指标与GB16999-2010的要求统一，特制定此标准。
本标准由中国标准化协会金融设备技术委员会提出并归口。
本标准起草单位：本标准主要起草人：人民币纸币清分机通用技术条件1 范围本标准规定了人民币纸币清分机（以下简称清分机）的通用技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于对人民币纸币进行套别、版别、券别、面向、朝向、新旧、可流通币、不可流通币、胶条清分以及包含计数、鉴别、挑选、冠字号码识别等功能的清分机产品。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB16999—2010 人民币鉴别仪通用技术条件GB/T 191—2008 包装储运图示标志GB/T 2828. 1—2003 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T 2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 3767—1996 声学声压法测定噪音源功率级反射面上方近似自由场的工程法GB/T 3785—1983 声级计的电、声性能及测试方法GB/T 4857.5—1992 包装运输包装件跌落试验方法GB 4943—2011 信息技术设备的安全GB/T 5080.7—1986 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T 6587.4—1986电子测量仪器振动试验GB/T 6587.5—1986电子测量仪器冲击试验GB 9254—2008信息技术设备的无线电骚扰限值和测量方法GB 17625.1—2003电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)SJ 946—83 电子测量仪器电气、机械结构基本要求3 术语和定义GB16999-2010确立的及下列术语和定义适合本文件。
3.1清分机按动态清分和鉴别方式连续清分并按指定钞口出钞的点验纸币的机具。
点验钞机、自助服务装备除外。
3.2清分清分机在工作过程中对纸币进行券别、套别、版别、面向、朝向、真伪、新旧、冠字号码的识别，以及不宜流通纸币检测和挑选。
3.3清分机口的定义一口半清分机（一个接钞口一个退钞口，接钞口容量≥200张，退钞口容量≥50张）；两口半清分机（两个接钞口一个退钞口，接钞口容量≥200张，两个接钞口可自动转换，退钞口容量≥100）；2加2口清分机（两个接钞口两个退钞口，接钞口容量≥200张，两个接钞口可自动转换，一个退钞口定义剔除的真钞，另一个退钞口定义剔除的假钞，两个退钞口容量≥100张）；多口机清分机（两个以上接钞口两个退钞口，接钞口容量≥200张，各接钞口可自动转换，一个退钞口定义剔除的真钞，另一个退钞口定义剔除的假钞，两个退钞口容量≥100张）。
3.4清分机测试样张以纸币为基础，按清分机测试需求由人民银行统一制作编号的测试样品，和（或）经人民银行收缴、鉴定、编组的假钞样张。
3.5面向识别纸币前后两个面称为面向，纸币主景图案面为正面，另一面为背面。
将不同面向的纸币区分开来。
3.6朝向识别纸币中相同面向的上下两个方向称为朝向，纸币正视正向为正向，反之为反向。
将不同朝向的纸币区分开来。
3.7券别识别对人民币面额的识别，将不同面额的纸币区分开来。
3.8套别识别对人民币套别的识别，将不同套别的纸币区分开来。
3.9版别识别对人民币版别的识别，将不同版别的纸币区分开来。
3.10冠字号码识别对纸币冠字号码进行识别、记录、追踪的功能。
3.11清分速度清分机工作过程中的纸币鉴伪与清分功能全部开启时的工作速度。
3.12卡钞率由于卡钞造成设备无法自动恢复的次数与清分总数量的比率。
3.13漏辨率未辨出的假币张数与实际清点假币张数的比率。
3.14误辨率真币判为假币与实际清点真币张数的比率。
3.15不宜流通纸币检出率检出的不宜流通纸币张数与实际清点不宜流通纸币张数的比率。
3.16冠字号码误识单张纸币冠字号码中任何一个字符识别发生错误时定为误识。
3.17冠字号码误识率发生冠字号码误识的纸币数量与实际识别纸币数量的比率。
3.18冠字号码文件(FSN)冠字号码记录文件,记录纸币冠字号图像、冠字号识别结果、交易时间等信息。
具体格式依据中国人民银行发布的《银行现金处理设备冠字号码查询管理数据格式》。
3.19冠字号码查询管理检测纸币冠字号码、交易流水、设备信息、金融机构代码、FSN文件。
3.20纸币交易溯源成功率纸币溯源成功的张数与实际交易张数的比率。
3.21厚度分布鉴别技术清分时，对纸币全幅面厚度特征进行分析的鉴别技术。
3.22胶带检测技术清分时，对纸币全幅面中粘有胶带的特征进行分析的鉴别技术。
3.23新旧将纸币的新旧程度按10个等级进行划分，其中10级为最新。
3.24不宜流通货币按中国人民银行颁布的《不宜流通人民币挑剔标准》为准。
3.25清分错分率清分时，清分错误的张数与实际清分张数的比率。
并可细分为套别错分率、版别错分率、券别错分率、面向错分率、朝向错分率、新旧错分率等。
3.26清分误分率清分时，可流通币误分为不可流通币的张数与实际清分可流通币张数的比率。
3.27清分漏分率清分时，未分出不可流通币张数与实际清分不可流通币张数的比率。
4要求4.1 清分机按鉴别技术分为十四类，详见表1。
表1 鉴别技术种类列表4.2 依据中国人民银行颁布的《不宜流通人民币挑剔标准》，设定了不宜流通货币种类或各缺陷项目共计九类，详见表2。
表2 不宜流通货币检测种类列表4.3 清分功能及性能清分机主要主要(清分与鉴别)性能见表3。
表3 清分机主要(清分与鉴别)性能清分能力由包含的鉴别能力和功性能决定，清分能力要求见表3。
清分能力技术要求：a)在使用过程中，清分机应不受任何外界干扰影响，降低清分能力；b)清分能力(检测数据或出具的检测、评价报告)有效期，一般规定为两年。
4.3.2 鉴别能力鉴别技术种类要求见表1的规定。
鉴别能力由采用的鉴别技术决定，见表1鉴别技术种类要求：a)在使用过程中，清分机应不受任何外界干扰影响，降低鉴别能力；b)鉴别能力(检测数据或出具的检测、评价报告)有效期，一般规定为两年。
4.3.3 清分鉴别速度指清分机在任何一种清分状态下，并将全部鉴别、清分功能开启时的工作速度，其指标见表3。
4.3.4 清分错分率、清分误分率、清分漏分率指标清分机的清分错分率、清分误分率、清分漏分率指标见表3。
4.3.5 误辩率、漏辩率、冠字号码误识率指标清分机的误辩率、漏辩率、冠字号码误识率指标见表3。
4.3.6 常规能力清分机的常规能力要求见表3。
4.4 常规性能4.4.1外观和结构外观和结构要求见表4 。
表4 外观和结构4.4.2基本参数清分机基本参数见表5。
4.4.3 可靠性要求可靠性用MTBF(平均无故障工作时间)表示。
清分机的可靠性要求为MTBF≥2000h。
易损件寿命：分钞、搓钞、传钞橡胶件工作寿命≥4000万张(或一年)，其他易损件工作寿命≥5000万张。
4.4.4 安全性能安全性能要求见表6表6 安全性能4.4.5 电磁兼容要求产品工作时电源端子骚扰电压的极限值应不低于GB 9254-2008中A级的要求。
产品工作时辐射骚扰场强的极限值应不低于GB 9254-2008中A级的要求。
产品工作时谐波电流发射限值应符合GB 17625.1-2003中A类的要求。
4.5 环境要求4.5.1 气候环境要求气候环境要求见表7表7 气候条件4.5.2振动要求振动要求见表8。
4.5.3冲击要求冲击要求见表9。
包装跌落要求见表10。
4.6使用寿命清分机使用寿命一般为4年。
4.7冠字号码查询管理要求设备应具备记录纸币冠字号码及图像、交易流水、设备信息、金融机构代码、FSN文件等功能。
4.7.1 冠字号码图像识别当前纸币冠字号码内容，保存纸币冠字号码和号码部位的图像。
记录当前交易的日期和时间、交易流水号、交易类型、交易处理结果等。
4.7.3 设备信息记录当前交易的设备型号、标识码。
4.7.4 金融机构代码记录运营当前交易的设备的金融机构代码。
4.7.5 FSN文件依照中国人民银行办公厅文件要求，“FSN文件由现金处理设备生成，向金融机构冠字号码软件或系统导入，格式和要素在《中国人民银行办公厅关于银行业金融机构对外误付假币专项治理工作的指导意见》附件2《银行现金处理设备冠字号码查询管理数据格式》中已进行了明确规定。
4.7.6 冠字号码查询管理性能指标表11 冠字号码查询管理性能指标列表5 试验方法5.1 鉴别技术种类测试方法用目视方法检查清分机上的检测装置使用传感器的种类和数量，按表1项目记录结果。
5.1.2 仪器测试法利用清分机上可连接至计算机的图像或数据输出接口，通过实时传输图像或数据到计算机，对自动柜员机的鉴别技术种类进行测试与分析，按表1项目记录结果。
可流通完整币测试测试时使用可流通完整币，配合相关测试应用软件进行计算机辅助测评。
每种套版券别可流通完整券各使用1张，对清分机测试3次，并记录输出数据与结果。
对测试结果的评判分为：a)对表1中第1、2、3、4项关于光谱图像的鉴别技术，应能在计算机上输出全幅、25dpi分辨率以上、包含纸币两个面向的相关光谱特征的图像，测试达到此项要求，则表明其具有相关光谱图像的鉴别技术；b)对表1中第5、6、7项关于光学特征分析，应能在计算机上输出纸币的相关光学特征，测试达到此项要求，则表明其具有相关光学特征分析鉴别技术；c)对表1中第8项关于磁图像分析鉴别技术，应能在计算机上输出全幅磁谱图像，测试达到此项要求，则表明其具有磁图像分析鉴别技术；d)对表1中第8、9项关于安全线特征磁性分析与磁特征定性分析的鉴别技术，应能在计算机上输出完整的磁信号波形，测试达到此项要求，则表明其具有相关安全线特征磁性分析与磁特征定性分析的鉴别技术；e)对表1中第10项关于磁特征分布鉴别技术，应能在计算机上输出完整的纸币全幅面磁信号波形，测试达到此项要求，则表明其具有相关磁特征分布鉴别技术；f)对表1中第11项冠字号码识别技术，应能在计算机上输出识别的冠字号码(打印记录)，测试达到此项要求，则表明其具有冠字号码识别技术；g)对表1中第12项厚度分布鉴别技术，应能在计算机上输出完整的纸币厚度信号波形，测试达到此项要求，则表明其具有厚度分布鉴别技术；h)对表1中第13项胶带鉴别技术，应能在计算机上输出完整的粘有胶带纸币信号波形，测试达到此项要求，则表明其具有厚度分布鉴别技术；i)对表1中第14项其他鉴别技术，按生产厂家提供的测试方法进行测试。
