清分机通用技术条件
ICS中国标准化协会标准 CAS××2-2015人民币纸币清分机通用技术条件目次前言 (1)1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4要求 (5)5试验方法 (10)6检验规则 (18)7标志、包装、运输、贮存 (18)附录A（规范性附录）检验规则 (19)参考文献 (22)前言本标准依据GB/T 1.1-2009的起草规则编制。
本标准的某些内容可能涉及专利。
本标准的发布机构不承担识别这些专利的责任。
新国家标准GB16999-2010《人民币鉴别仪通用技术条件》于2010年9月26日颁布，为使人民币纸币清分机的相关指标与GB16999-2010的要求统一，特制定此标准。
本标准由中国标准化协会金融设备技术委员会提出并归口。
本标准起草单位：本标准主要起草人：人民币纸币清分机通用技术条件1 范围本标准规定了人民币纸币清分机（以下简称清分机）的通用技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于对人民币纸币进行套别、版别、券别、面向、朝向、新旧、可流通币、不可流通币、胶条清分以及包含计数、鉴别、挑选、冠字号码识别等功能的清分机产品。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB16999—2010 人民币鉴别仪通用技术条件GB/T 191—2008 包装储运图示标志GB/T 2828. 1—2003 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T 2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 3767—1996 声学声压法测定噪音源功率级反射面上方近似自由场的工程法GB/T 3785—1983 声级计的电、声性能及测试方法GB/T 4857.5—1992 包装运输包装件跌落试验方法GB 4943—2011 信息技术设备的安全GB/T 5080.7—1986 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T 6587.4—1986电子测量仪器振动试验GB/T 6587.5—1986电子测量仪器冲击试验GB 9254—2008信息技术设备的无线电骚扰限值和测量方法GB 17625.1—2003电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)SJ 946—83 电子测量仪器电气、机械结构基本要求3 术语和定义GB16999-2010确立的及下列术语和定义适合本文件。
硬币机具供应商入围技术标准
附件3硬币机具供应商入围技术标准一、各类机具功能的要求（一）硬币清分机1.可清分第四套、第五套人民币硬币及普通纪念币，可按照人民银行规定的流动人民币版别要求升级。
2.清分速度：≥600枚/分钟3.综合性能：支持多种计数方式，如单点、累计、混合、预置等。
4.鉴别能力：鉴别速度（≥600枚/分钟），漏识别率（0%），误识率（≤1%）。
5.机具应具备软件升级功能；6.数据存储及传输要求：应按中国人民银行规定的格式要求保存和提供所有检测结果数据；能通过网络对机具的鉴别功能和性能进行远程升级。
（二）硬币自动包装机1.支持包装第四套、第五套人民币硬币及通用纪念币，可按照人民银行规定的流动人民币版别要求升级。
2.包装速度：≥12卷/分钟3.硬币料斗容量：≥5000枚4.计数速度：1500枚/分钟5.可被包装的硬币参数：直径：14mm-34mm，厚度：≤4mm6.机具应具备软件升级功能，包装应符合人民银行要求。
7.提供清机扎帐平台，可远程查询库存余额、交易明细等实时信息。
8.数据存储及传输要求：应按中国人民银行规定的格式要求保存和提供所有检测结果数据；能通过网络对机具的鉴别功能和性能进行远程升级。
（三）硬币清分（包装）一体机1.支持清分包装第四套、第五套人民币硬币及通用纪念币，可按照人民银行规定的流动人民币版别要求升级。
2.清分速度：≥600枚/分钟3.综合性能：支持多种计数方式，如单点、累计、混合、预置等。
4.鉴别能力：鉴别速度（≥600枚/分钟），漏识别率（0%），误识率（≤1%）。
5.包装速度：≥12卷/分钟6.硬币料斗容量：≥5000枚7.计数速度：1500枚/分钟8.可被包装的硬币参数：直径：14mm-34mm，厚度：≤4mm9.机具应具备软件升级功能，包装应符合人民银行要求。
10.提供清机扎帐平台，可远程查询库存余额、交易明细等实时信息。
11.数据存储及传输要求：应按中国人民银行规定的格式要求保存和提供所有检测结果数据；能通过网络对机具的鉴别功能和性能进行远程升级。
《清分机》标准
备案号： LM330300.002-2013备案日期：2013年5月15日有效日期：2016年5月 14日清分机温州市金融设备行业协会发布WJX 02-2013目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 定义 (3)4 要求 (4)5 试验方法 (7)6 检验规则 (9)7 标志、包装、运输、贮存 (10)WJX 02-2013前言本标准按照GB/T 1.1-2009给出的规则起草。
当有上级标准时，本标准应根据上级标准进行复审修改或自行作废。
本标准由温州市金融设备行业协会提出并归口。
本标准起草单位：温州市质量技术监督检测院（国家金融设备及零配件质量监督检验中心）、温州市金融设备行业协会、温州泓鼎商用机器有限公司、浙江金利电子有限公司、浙江凯勋机电有限公司、浙江人杰机械电子有限公司、浙江维融电子有限公司、浙江瓯立电器有限公司、浙江然鹏电子有限公司、浙江依特诺电子有限公司、浙江诺贝电子科技有限公司、浙江越创电子科技有限公司、浙江新大机具有限公司。
本标准主要起草人：黄山石、何鹏程、吴杰、白炳春、宋白桦、管洪法、林昌秋、蒋昭杰、魏伟、谢爱文、张远、倪林安、冯易乐、林昌忠、钱云散、卢相抄、周跃松、厉亦光。
本标准为首次发布。
清分机1 范围本标准规定了人民币纸币清分机（以下简称清分机）产品的定义、要求、试验方法、检验规则以及标志、包装、运输、贮存。
本标准适用于具有对人民币纸币进行面值、朝向、面向、版本、残损、新旧清分以及计数、检伪等功能的清分机。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191-2008 包装储运图示标志GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 9254-2008 信息技术设备的无线电骚扰限值和测量方法GB 16999-2010 人民币鉴别仪通用技术条件3 定义GB 16999-2010确立的以及下列术语和定义适合本标准。
银行从业人员最新反假币知识技能考试精选真题判断题及案例分析专项训练(含答案)
银行从业人员最新反假币知识技能考试精选真题判断题及案例分析专项训练（含答案）1、银行业金融机构反假货币联络会议召集人由国务院反假货币工作联席会议办公室主任担任。
（正确）2、每月初，报送行在携带假币实物到当地人民银行分支机构办理假币解缴业务前，须向当地人民银行分支机构发送假币信息电子比对文件。
（错误）3、银行业金融机构现金清分中心假币实物的保管人员与《假币代保管登记簿》保管人员可以互相兼任。
（错误）4、银行业金融机构在办理业务时，对收缴的假人民币纸币，应当面加盖“假币”字样的戳记。
（正确）5、持有人对被收缴货币的真伪有异议，可以自收缴之日起7个工作日内，持《假币收缴凭证》直接或通过收缴单位向中国人民银行当地分支机构或中国人民银行授权的当地鉴定机构提出书面鉴定申请。
（错误）6、手工清分应由金融机构营业网点组织柜面人员，对尚未配置清分设备或不宜采用清分设备清分的现金进行清点处理。
（正确）7、手工清分是指银行柜面员工按照《不宜流通人民币挑剔标准》挑出残损币。
（错误）8、银行业金融机构从人民银行发行库支取其他银行缴存的带有“已清分”标识的钱捆和人民银行钞票处理中心清分后的钱捆可不重复清分，直接对外支付。
（正确）9、对于冠字号码查询人或查询代理人申请冠字号码查询的假币实物，查询受理单位应予以封存，并在实物上加盖假币印章。
（错误）10、银行业金融机构将冠字号码信息存储在本行现金清分中心或社会清分机构的，应在现金从清分中心或清分机构调出后至少保存3个月，并确保数据的安全。
（正确）11、如客户对网点冠字号码查询结果存在异议，可向该网点的上级行直至当地人民银行查询。
（正确）12、银行业金融机构记录的冠字号码信息，必须隔天传输到冠字号码查询信息系统。
（错误）13、银行业机构对交存的半额兑换的特殊残缺、污损人民币，归入能整除兑换金额的现行人民币最大面额的券别。
（正确）14、银行业机构对交存的半额兑换的特殊残缺、污损人民币，应凑齐2张，归入相应的券别。
清分机技术支持
位置四
5、提示‘位置五错误’ 查看下收钞口有无纸币或异物，并清洁光眼。
下收钞口光眼
6、提示‘位置六错误’ 查看退钞口有无纸币或异物，并清洁光眼。
退钞口光眼
7、 提示‘置钞口错误’或放了纸币不启动 （1）查看置钞斗上有无纸币，并用毛刷清洁光眼。 （2）检查设置自动启动是否为开
8、正常纸币往退钞口剔或ATM时，新币往退钞口剔
使用环境：5~35℃ 湿度 20%~90% 标高3000m以下
电源规格：电压 100～240V 频率 50HZ± 5% 额定电流 1A~0.5A(100~240V)
产品型号：QFJ-HD611
主要功能：
一
1
清分：
ATM清分:
ATM纸币清分模式有鉴伪、券别清分、成色清分、胶 带纸检测、污渍检测、残缺币（折角、缺角、孔洞) 检测等功能 .
QFJ-HD611清分机
售后技术支持
——温州泓鼎商用机器有限公司
清分机技术支持
清分机概述 清分机功能及技术参数 清分机特点 清分机使用说明 清分机应用 清分机常见问题和保养
清分机概述
清分机又称为纸币分选机。是一种专门用来清点、 分选纸币的金融机具。我国金融行业对于现钞整点 清分工作的规定程序是初点（点数、鉴伪）
机体右侧扳手
错误代码表 左侧 右侧
二、传感器位置分布
启动光眼 位置三光眼 位置六光眼
位置五光眼
位置四光眼
位置一光眼 位置二光眼 磁头 CIS图像管 胶条检测管
胶带检测管（对管） 位置二光眼 大磁头 小磁头 CIS图像管（对管） 位置一光眼
三、操作面板
操作面板按键说明：
清分功能快捷键，直接选择“ATM”模式或“流通币”模式。 点算功能快捷键，直接选择“清点”或“混点”功能。 累加功能键。 设置键，可进入系统设置页面或模式设置页面。 返回键，返回到上一页面。 开始/停止键，启动或停止机器、确认选择结果。 菜单键，进入功能菜单页面。 上方向键，移动游标、翻页、参数设置页面可实现加功能。 下方向键，移动游标、翻页、参数设置页面可实现减功能。 左方向键，移动游标。

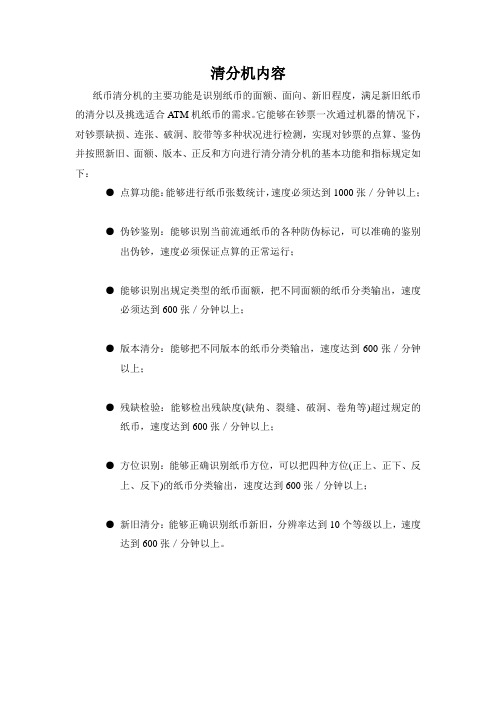

清分机内容
清分机内容纸币清分机的主要功能是识别纸币的面额、面向、新旧程度，满足新旧纸币的清分以及挑选适合ATM机纸币的需求。
它能够在钞票一次通过机器的情况下，对钞票缺损、连张、破洞、胶带等多种状况进行检测，实现对钞票的点算、鉴伪并按照新旧、面额、版本、正反和方向进行清分清分机的基本功能和指标规定如下：●点算功能：能够进行纸币张数统计，速度必须达到1000张／分钟以上；●伪钞鉴别：能够识别当前流通纸币的各种防伪标记，可以准确的鉴别出伪钞，速度必须保证点算的正常运行；●能够识别出规定类型的纸币面额，把不同面额的纸币分类输出，速度必须达到600张／分钟以上；●版本清分：能够把不同版本的纸币分类输出，速度达到600张／分钟以上；●残缺检验：能够检出残缺度(缺角、裂缝、破洞、卷角等)超过规定的纸币，速度达到600张／分钟以上；●方位识别：能够正确识别纸币方位，可以把四种方位(正上、正下、反上、反下)的纸币分类输出，速度达到600张／分钟以上；●新旧清分：能够正确识别纸币新旧，分辨率达到10个等级以上，速度达到600张／分钟以上。
系统硬件原理框图及工作流程工作流程：在走纸机构的配合下，CIS 图像传感器采集纸币图像，经过调理电路处理后，送A/D 转换，得到的数字信号再经电平变换，DSP 读入图像信息，对图像信息进行识别处理。
DSP 处理完一张纸币的图像信号后，控制机构将其放置在相应的机械位置，实现清分机的功能。
根据实际需求，还可以将运算结果通过USB 接口传送到PC机中，用上位机读取、分析或打印输出。
注：电平转换作用：由于DSP片上外设是+3.3V，而A/D是+5V电源操作。
SDRAM存储在运算中产生的中间数据。
FLASH存储程序和数据并完成程序自举加载。
CIS 的读操作时序图：SP的上升沿过后，一轮扫描开始，输出信号的频率是CP的两倍，即一个时钟周期内有两个信号输出。
第一个像素的有效信号发生在第27个时钟周期处，所以，从第一个CP开始共52个VOUT 信号为无效像素信号。
银行清分机
硬币点数、清分、包装高速联动线大量回笼的硬币必须经过清分包装后才能重新使用，这是一个繁重的体力劳动过程。
为了减轻劳动工作量，实现硬币点数、清分、包装自动化，我们推出几款硬币点数、清分、包装联动线。
我们推出的硬币点数、清分、包装高速联动线是由硬币高速清分机、硬币包装机、硬币提升机及硬币提卷机组成。
该联动线处理量≤10万枚/小时。
可根据用户实际需求进行配置调整。
标准联动线配置1台CC-SX硬币筛选机（可选）1台CC-D 2200硬币清分机2（3）台 CCT-1硬币提升机1台CC-KB 硬币包装机1台CCT-2硬币提卷机XD2188/2188A系列小型纸币清分机主要特点：1、以每分钟1000张的处理速度，快速、高效率地对各种钞票进行准确清分。
2、可挑选ATM用钞，不同版别钞，不同方向钞，各种残损券，假币等。
3、采用同位组合式分钞机构（信达独有专利），使信达公司的清分机体积小外型独特。
4、采用先进的图像传感器，可快速准确地检测票面的外观质量。
5、采用LCD液晶汉字主显示器及三个分出口LED数字显示器，使结果显示更加直观，全中文菜单、全中文操作引导提示、全中文故障提示，使人机对话、操作和使用更加容易。
6、采用信达公司独有的磁图像和纸质分析技术，检测和分析票面的磁信息更精确，对鉴别新旧版假币更加有效。
7、采用全数字化信息采集和模糊智能处理技术，可以准确和可靠地分析、判断、处理各种钞票信息。
8、采用“自适应”技术，使清分机长期稳定性更有保障。
主要功能：1、基本清分功能：新旧清分、左右面清分、正反面清分、版别清分、预置清分、清点。
2、智能清分功能：智能方向清分、智能版别清分、智能面额清分。
3、伪钞鉴别功能：磁性油墨鉴伪；磁性安全线鉴伪；红外穿透鉴伪；尺寸检测。
4、残钞识别功能：折角、缺角、孔洞、裂缝、半张、粘接（2188A具备）等。
5、自检功能：可随时监测和判断清分机运转情况、输钞通道是否畅通及各传感器的工作状态等并随时给出故障提示。
纸币清分机
纸币清分机1. 引言纸币清分机是一种用于对纸币进行清点、鉴别和分拣的设备。
随着社会经济的快速发展和电子支付的普及，纸币在日常交易和财务活动中的使用越来越频繁。
纸币清分机的出现为商业银行、零售业等机构带来了巨大的便利，大大提高了工作效率和准确性。
2. 纸币清分机的原理纸币清分机主要通过光学检测、磁性检测、红外线检测等多种技术手段，对纸币进行清点、鉴别和分拣。
首先，将纸币放入机器的进钞口，纸币清分机会自动将纸币传送到传感器的位置。
然后，传感器会对纸币的各种属性进行检测，例如纸币的面额、真伪、残损程度等。
最后，根据检测结果，纸币清分机会将纸币分为不同的类别，并将它们分别送入不同的钱箱或收纳袋中。
3. 纸币清分机的功能特点3.1 清点和鉴别功能纸币清分机可以快速、准确地对大量纸币进行清点和鉴别。
其内置的检测传感器可以识别纸币的正反面、面额、真伪以及残损程度等属性，有效防止因人为操作错误或虚假纸币的出现。
3.2 高效分拣功能纸币清分机可以按照设定的规则和标准，将纸币自动分拣为不同的类别。
例如按照面额分拣、真伪分拣、残缺程度分拣等。
这种自动化的分拣功能极大地提高了工作效率，减少了人工操作的错误率。
3.3 快速速度和大容量纸币清分机通常具有较快的操作速度和较大的处理容量。
传统的人工清点纸币需要大量的时间和人力，而纸币清分机可以在短时间内处理大量纸币，大大节省了时间和成本。
3.4 数据统计和查询功能纸币清分机通常具有数据统计和查询功能，可以对清分的纸币进行统计和记录。
这对于金融机构和零售企业等需要对现金业务进行统计和分析的机构非常重要，可以提供准确的数据支持。
4. 纸币清分机的应用领域4.1 商业银行商业银行通常需要处理大量的纸币业务，包括存款、取款、兑换等。
纸币清分机可以帮助银行提高业务处理效率，减少错误操作和风险，提升客户体验。
4.2 零售业零售业通常需要处理大量的现金交易。
纸币清分机可以帮助零售企业提高收银效率，减少购物排队时间，提升顾客满意度。
清分机
感谢观看
捷德Numeron-F纸币清分机纸币清分机是光机电一体化的高科技产品，综合运用了计算机、模式识别（高速 图像处理）、冠字号码识别
纸币鉴伪、纸币多通道传送等多学科技术；关键技术包括模式识别和纸币多通道传送技术等；其关键工艺是 多方向多角度板金部件的精密加工、电气系统组件加工以及整机质量保证。纸币清分机采用高速度图像扫描仪 （CIS）、数字信号处理器（DSP）与控制器进行采样控制，具有图像、荧光、磁性、安全线、红外、穿透、光谱 等多种鉴伪功能及全新的数字图像技术，全面兼容新旧版本人民币；超大中文液晶显示器；具有新旧清分、版本 清分、面向清分、面值清分、计数、防伪等功能。可检测纸币的残缺、孔洞、折角、笔道、油渍、胶带等。可处 理面额：第四、五套人民币1元、2元、5元、10元、20元、50元、100元。
两种分币机
硬币
纸币
硬币清分机是能准确地把各种硬币区分开来，还可显示所放硬币的总金额和各种不同面值硬币的数量。适用 于40多个国家的硬币: 人民币、港币、欧元、美元、瑞典、英国、丹麦、波兰、加拿大、墨西哥、委内瑞拉、 尼加拉瓜、哥伦比亚、巴西、俄罗斯、印度、日本、韩国、泰国、越南、以色列、士耳、南非、肯尼亚等。
性能特点
清分机采用图像识别技术、伪币鉴定技术对钞票质量进行检测，识别精度高，清分稳定可靠。采用计算机模 糊智能技术对采集的钞票数据进行综合运算处理，技术先进，操作方便。采用适合国情的钞票转送和分钞技术， 输钞顺畅，处理大量现钞时不会卡钞。采用全中文菜单和液晶显示界面，清晰明了。智能化程度高，具有自动分 析钞票特征和学习功能，能快速适应新币种钞票的清分处理。体积小、重量轻，适合与ATM配套使用或单独作为 钞票清分处理专用设备。便于识别币种的更新换代。
清分机
清分机技术支持
四、操作面板指标灯说明
指示灯 清分 点算
LED状态 常亮 常亮
鉴伪 故障
闪烁 闪烁
可疑币
红色常亮 绿色常亮
五、功能设置（详见清分机说明书）
机器状态 处于清分模式 处于点算模式 鉴伪功能关闭
出现故障 退钞口有可疑币 退钞口有纸币
清分机应用
1、A类点钞机 2、ATM加钞 3、流通币挑选 4、冠字号管理
二、触摸面板 采用高强度钢化玻璃，无次数限制的电容式触摸面板。
三、无盲区的全打开式走道设计 解决了国内纸币清分机易卡钞，难取钞的问题。
四、图像处理技术
独一无二的纸币扫描技术，采用纸币多光谱图像分析，每张纸币多达 220万个采样点，高精度、高速图像分析，正确识别冠字号码、纸币残 损、真假币、100级图像成色.
磁头 CIS图像管 胶条检测管
位置二光眼
小磁头 位置一光眼
三、操作面板
操作面板按键说明：
清分功能快捷键，直接选择“ATM”模式或“流通币”模式。 点算功能快捷键，直接选择“清点”或“混点”功能。 累加功能键。 设置键，可进入系统设置页面或模式设置页面。 返回键，返回到上一页面。
开始/停止键，启动或停止机器、确认选择结果。 菜单键，进入功能菜单页面。 上方向键，移动游标、翻页、参数设置页面可实现加功能。 下方向键，移动游标、翻页、参数设置页面可实现减功能。 左方向键，移动游标。 右方向键，移动游标。
尺寸（长*宽*高）： 330*300*350mm 重量：13.5公斤 走钞速度：800~900张/分钟 进钞口容量：约500张 收钞口容量：200张 退钞口容量： 50~100张
可处理的纸币尺寸：135*63mm 到165*77mm 接口：RJ45网口 SD-CARD USB-A USB-B
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ICS中国标准化协会标准CAS××2-2015 人民币纸币清分机通用技术条件目次前言 (1)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 要求 (5)5 试验方法 (10)6 检验规则 (18)7 标志、包装、运输、贮存 (18)附录A（规范性附录）检验规则 (19)参考文献 (22)本标准依据GB/T 1.1-2009 的起草规则编制。
本标准的某些内容可能涉及专利。
本标准的发布机构不承担识别这些专利的责任。
新国家标准GB16999-2010《人民币鉴别仪通用技术条件》于2010年9月26日颁布，为使人民币纸币清分机的相关指标与GB16999-2010的要求统一，特制定此标准。
本标准由中国标准化协会金融设备技术委员会提出并归口。
本标准起草单位：本标准主要起草人：人民币纸币清分机通用技术条件1 范围本标准规定了人民币纸币清分机（以下简称清分机）的通用技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于对人民币纸币进行套别、版别、券别、面向、朝向、新旧、可流通币、不可流通币、胶条清分以及包含计数、鉴别、挑选、冠字号码识别等功能的清分机产品。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB16999 —2010 人民币鉴别仪通用技术条件GB/T 191 —2008 包装储运图示标志GB/T 2828. 1—2003 计数抽样检验程序第1 部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829 —2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 3767 —1996 声学声压法测定噪音源功率级反射面上方近似自由场的工程法GB/T 3785 —1983 声级计的电、声性能及测试方法GB/T 4857.5 —1992 包装运输包装件跌落试验方法GB 4943 —2011 信息技术设备的安全GB/T 5080.7 —1986 设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T 6587.4 —1986 电子测量仪器振动试验GB/T 6587.5 —1986 电子测量仪器冲击试验GB 9254 —2008 信息技术设备的无线电骚扰限值和测量方法GB 17625.1 —2003 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）SJ 946 —83 电子测量仪器电气、机械结构基本要求3 术语和定义GB16999-2010确立的及下列术语和定义适合本文件。
3.1清分机按动态清分和鉴别方式连续清分并按指定钞口出钞的点验纸币的机具。
点验钞机、自助服务装备除外。
3.2清分清分机在工作过程中对纸币进行券别、套别、版别、面向、朝向、真伪、新旧、冠字号码的识别，以及不宜流通纸币检测和挑选。
3.3清分机口的定义一口半清分机（一个接钞口一个退钞口，接钞口容量≥200 张，退钞口容量≥50 张）；两口半清分机（两个接钞口一个退钞口，接钞口容量≥200 张，两个接钞口可自动转换，退钞口容量≥100）；2 加2 口清分机（两个接钞口两个退钞口，接钞口容量≥200 张，两个接钞口可自动转换，一个退钞口定义剔除的真钞，另一个退钞口定义剔除的假钞，两个退钞口容量≥100 张）；多口机清分机（两个以上接钞口两个退钞口，接钞口容量≥200 张，各接钞口可自动转换，一个退钞口定义剔除的真钞，另一个退钞口定义剔除的假钞，两个退钞口容量≥100 张）。
3.4清分机测试样张以纸币为基础，按清分机测试需求由人民银行统一制作编号的测试样品，和（或）经人民银行收缴、鉴定、编组的假钞样张。
3.5面向识别纸币前后两个面称为面向，纸币主景图案面为正面，另一面为背面。
将不同面向的纸币区分开来。
3.6朝向识别纸币中相同面向的上下两个方向称为朝向，纸币正视正向为正向，反之为反向。
将不同朝向的纸币区分开来。
3.7券别识别对人民币面额的识别，将不同面额的纸币区分开来。
3.8套别识别对人民币套别的识别，将不同套别的纸币区分开来。
3.9版别识别对人民币版别的识别，将不同版别的纸币区分开来。
3.10冠字号码识别对纸币冠字号码进行识别、记录、追踪的功能。
3.11 清分速度清分机工作过程中的纸币鉴伪与清分功能全部开启时的工作速度。
3.12卡钞率由于卡钞造成设备无法自动恢复的次数与清分总数量的比率。
3.13漏辨率未辨出的假币张数与实际清点假币张数的比率。
3.14误辨率真币判为假币与实际清点真币张数的比率。
3.15 不宜流通纸币检出率检出的不宜流通纸币张数与实际清点不宜流通纸币张数的比率。
3.16 冠字号码误识单张纸币冠字号码中任何一个字符识别发生错误时定为误识。
3.17 冠字号码误识率发生冠字号码误识的纸币数量与实际识别纸币数量的比率。
3.18 冠字号码文件(FSN) 冠字号码记录文件, 记录纸币冠字号图像、冠字号识别结果、交易时间等信息。
具体格式依据中国人民银行发布的《银行现金处理设备冠字号码查询管理数据格式》。
3.19 冠字号码查询管理检测纸币冠字号码、交易流水、设备信息、金融机构代码、FSN文件。
3.20 纸币交易溯源成功率纸币溯源成功的张数与实际交易张数的比率。
3.21厚度分布鉴别技术清分时，对纸币全幅面厚度特征进行分析的鉴别技术。
3.22 胶带检测技术清分时，对纸币全幅面中粘有胶带的特征进行分析的鉴别技术。
3.23新旧将纸币的新旧程度按10个等级进行划分，其中10级为最新。
3.24 不宜流通货币按中国人民银行颁布的《不宜流通人民币挑剔标准》为准。
3.25清分错分率清分时，清分错误的张数与实际清分张数的比率。
并可细分为套别错分率、版别错分率、券别错分率、面向错分率、朝向错分率、新旧错分率等。
3.26清分误分率清分时，可流通币误分为不可流通币的张数与实际清分可流通币张数的比率。
3.27清分漏分率清分时，未分出不可流通币张数与实际清分不可流通币张数的比率。
4 要求4.1 清分机按鉴别技术分为十四类，详见表1。
表14.2 依据中国人民银行颁布的《不宜流通人民币挑剔标准》，设定了不宜流通货币种类或各缺陷项目共计九类，详见表2。
4.3 清分功能及性能清分机主要主要（清分与鉴别）性能见表3。
）性能a）际张数的比率。
b）两张（）4.3.1 清分能力清分能力由包含的鉴别能力和功性能决定，清分能力要求见表3。
清分能力技术要求：a) 在使用过程中，清分机应不受任何外界干扰影响，降低清分能力；b) 清分能力( 检测数据或出具的检测、评价报告) 有效期，一般规定为两年。
4.3.2 鉴别能力鉴别技术种类要求见表1的规定。
鉴别能力由采用的鉴别技术决定，见表1鉴别技术种类要求：a) 在使用过程中，清分机应不受任何外界干扰影响，降低鉴别能力；b) 鉴别能力(检测数据或出具的检测、评价报告) 有效期，一般规定为两年。
4.3.3 清分鉴别速度指清分机在任何一种清分状态下，并将全部鉴别、清分功能开启时的工作速度，其指标见表3。
4.3.4 清分错分率、清分误分率、清分漏分率指标清分机的清分错分率、清分误分率、清分漏分率指标见表3。
4.3.5 误辩率、漏辩率、冠字号码误识率指标清分机的误辩率、漏辩率、冠字号码误识率指标见表3。
4.3.6 常规能力清分机的常规能力要求见表3。
4.4 常规性能4.4.1 外观和结构外观和结构要求见表4 。
4.4.2 基本参数清分机基本参数见表5。
4.4.3 可靠性要求可靠性用MTBF（平均无故障工作时间）表示。
清分机的可靠性要求为MTBF≥2000h。
易损件寿命：分钞、搓钞、传钞橡胶件工作寿命≥4000万张（或一年），其他易损件工作寿命≥5000万张。
4.4.4 安全性能安全性能要求见表6产品工作时电源端子骚扰电压的极限值应不低于GB 9254-2008 中A级的要求。
产品工作时辐射骚扰场强的极限值应不低于GB 9254-2008 中A 级的要求。
产品工作时谐波电流发射限值应符合GB 17625.1-2003 中A类的要求。
4.5 环境要求4.5.1 气候环境要求气候环境要求见表7振动要求见表8 。
4.5.3 冲击要求冲击要求见表9。
4.5.4 包装跌落要求包装跌落要求见表10。
4.6 使用寿命清分机使用寿命一般为4 年。
4.7 冠字号码查询管理要求设备应具备记录纸币冠字号码及图像、交易流水、设备信息、金融机构代码、FSN文件等功能。
4.7.1 冠字号码图像识别当前纸币冠字号码内容，保存纸币冠字号码和号码部位的图像。
记录当前交易的日期和时间、交易流水号、交易类型、交易处理结果等。
4.7.3 设备信息记录当前交易的设备型号、标识码。
4.7.4 金融机构代码记录运营当前交易的设备的金融机构代码。
4.7.5 FSN 文件依照中国人民银行办公厅文件要求，“FSN文件由现金处理设备生成，向金融机构冠字号码软件或系统导入，格式和要素在《中国人民银行办公厅关于银行业金融机构对外误付假币专项治理工作的指导意见》附件2《银行现金处理设备冠字号码查询管理数据格式》中已进行了明确规定。
4.7.6 冠字号码查询管理性能指标5.1 鉴别技术种类测试方法用目视方法检查清分机上的检测装置使用传感器的种类和数量，按表1项目记录结果。
5.1.2 仪器测试法利用清分机上可连接至计算机的图像或数据输出接口，通过实时传输图像或数据到计算机，对自动柜员机的鉴别技术种类进行测试与分析，按表1项目记录结果。
可流通完整币测试测试时使用可流通完整币，配合相关测试应用软件进行计算机辅助测评。
每种套版券别可流通完整券各使用1张，对清分机测试3次，并记录输出数据与结果。
对测试结果的评判分为：a) 对表1 中第1、2、3、4 项关于光谱图像的鉴别技术，应能在计算机上输出全幅、25dpi 分辨率以上、包含纸币两个面向的相关光谱特征的图像，测试达到此项要求，则表明其具有相关光谱图像的鉴别技术；b) 对表1中第5、6、7项关于光学特征分析，应能在计算机上输出纸币的相关光学特征，测试达到此项要求，则表明其具有相关光学特征分析鉴别技术；c) 对表1 中第8 项关于磁图像分析鉴别技术，应能在计算机上输出全幅磁谱图像，测试达到此项要求，则表明其具有磁图像分析鉴别技术；d) 对表1 中第8、9 项关于安全线特征磁性分析与磁特征定性分析的鉴别技术，应能在计算机上输出完整的磁信号波形，测试达到此项要求，则表明其具有相关安全线特征磁性分析与磁特征定性分析的鉴别技术；e) 对表1 中第10 项关于磁特征分布鉴别技术，应能在计算机上输出完整的纸币全幅面磁信号波形，测试达到此项要求，则表明其具有相关磁特征分布鉴别技术；f) 对表1 中第11 项冠字号码识别技术，应能在计算机上输出识别的冠字号码( 打印记录) ，测试达到此项要求，则表明其具有冠字号码识别技术；g) 对表1 中第12 项厚度分布鉴别技术，应能在计算机上输出完整的纸币厚度信号波形，测试达到此项要求，则表明其具有厚度分布鉴别技术；h) 对表1 中第13项胶带鉴别技术，应能在计算机上输出完整的粘有胶带纸币信号波形，测试达到此项要求，则表明其具有厚度分布鉴别技术；i) 对表1中第14项其他鉴别技术，按生产厂家提供的测试方法进行测试。
