S9系列变压器参数

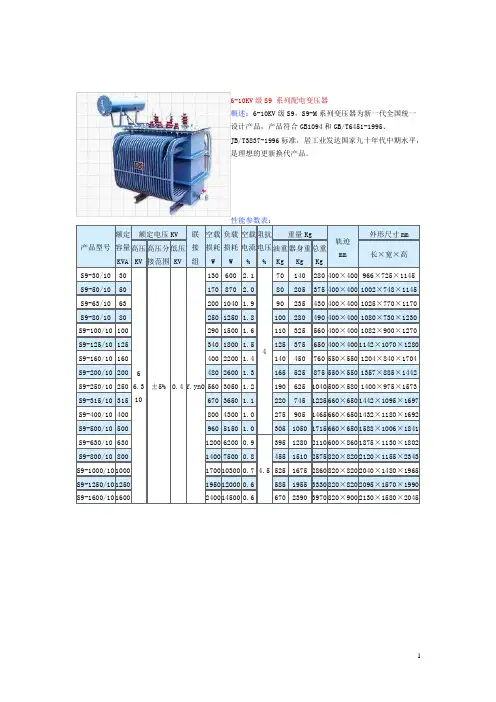

6-10KV级S9 系列配电变压器概述：6-10KV级S9，S9-M系列变压器为新一代全国统一设计产品，产品符合GB1094和GB/T6451-1995、JB/T3837-1996标准，居工业发达国家九十年代中期水平，是理想的更新换代产品。

10KV 级S11-R(M) 系列三相配电变压器概述：S11-R(M)系列R 型卷铁心式电力变压器是根据铁路及地方电力系统运行特点研制开发的新一代供电设备，是原S9系列的更新换代产品，与传统铁心结构的新S9型变压器相比，当额定容量、负载损耗、短期阻抗电压等指标相同时，其空载损耗实测值可下降30%以上、空载电流可下降70%以上，噪声水平可下降5dB 以上，因而成为铁路及地方电力建设中理想的选用产品。

35KV 级SZ9 系列双绕组有载调压器概述：35KV 级SZ9系列双绕组有载调压器与SZ8系列产品相比，性能更加先进，节能效果更好，因此被广泛应用于铁路及农村电网建设改造。

本系列产品符合GB1094.1-2-1994、GB1094、GB6451.1-86、GB/T6451-4995标准的规定。

干式变压器SC(B)10系列干式变压器SC(B)10-30~2500/10 系列变压器SC(B)10-30~2500/10 系列三相树脂绝缘干式变压器是我公司为适应国家城乡电网改造、满足市场需要、提高产品性能和生产效率而开发的新产品。

该系列产品满足国家标准 GB6450 、 GB/T10228 的要求，按照干式变压器性能水平代号制定原则，在 SC(B)8 和 SC(B)9 系列干式变压器基础上，优化并降低了空载损耗和负载损耗，同时对电磁方案和结构设计作了优化设计，可广泛应用于电厂、电站、工矿企业、用户配电站等 35kV 以下电力和配电系统。

产品特点：·安全，难燃防火，无污染，可直接安装在负荷中心。

·免维护、安装简便、综合运行成本低。

·防潮性能好，可在100%湿度下正常运行，停运后不经与干燥即可投入运行。

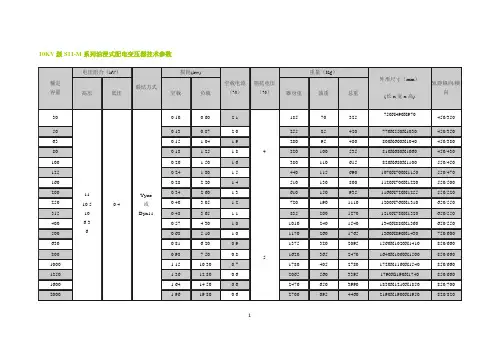

10kV S11系列低损耗节能变压器技术参数高压：10(6、6.3、10、10.5、11) 低压：0.4kV 联结组：Y.yno 或 D.yn11 调压范围：±5%或±2×2.5%产品型号 额定容量(kVA)损 耗 (W) 短路阻抗(%)空载电流(%)重 量 (kg) 轨距（mm）外形尺寸（mm） 空 载 负 载 器身重 油重 总重S11-30/10 30 90 6004.0 1.4 150 80 295450955×450×1010S11-50/10 50 130 870 1.2 220 95 400 1000×460×1075S11-63/10 63 150 1040 1.2 260 100 450550 1005×465×1115S11-80/10 80 175 1250 1.1 295 110 510 1025×510×1140 S11-100/10 100 200 1500 1.0 390 135 645 1145×535×1255 S11-125/10 125 235 1800 1.0 430 145 705 1160×560×1285 S11-160/10 160 270 2200 0.9 495 165 810 1190×610×1355 S11-200/10 200 325 2600 0.9 585 180 935 1220×660×1400S11-250/10 250 395 3050 0.8 665 200 1050660 1240×690×1440S11-315/10 315 475 3650 0.8 760 215 1195 1255×815×1495 S11-400/10 400 565 4300 0.7 960 265 1480 1420×745×1540 S11-500/10 500 675 5100 0.7 1145 295 1735 1470×795×1635S11-630/10 630 805 62004.5 0.6 1270 330 19958201540×915×1615S11-800/10 800 980 7500 0.6 1640 425 2550 1955×935×1995 S11-1000/10 1000 1155 10300 0.5 1770 500 3020 2145×1070×2030 S11-1250/10 1250 1365 12000 0.5 2140 655 3690 2170×1080×2205 S11-1600/10 1600 1650 14500 0.4 2595 725 4315 2280×1160×2340 S11-2000/10 2000 1950 17150 0.5S11-2500/10 2500 2280 20300 0.510kV级S9系列和S9-M系列无励磁调压配电变压器技术参数SC（B）9干式变压器性能参数、外形及安装尺寸：型号性能参数 尺寸重量kg 阻抗电压Uk%空载损耗W负载损耗W（120℃）空载电流I0%噪音dB 外形尺寸 L×B×H L1mm L2mm L3mm B1mm B2mmSC9-1004 450 1600 2.0 42 1100×710×1000 660 660 320 310 250 600SC9-125 530 1950 1.9 42 1160×710×1095 660 660 350 310 250 690 SC9-160 610 2250 1.9 43 1200×710×1095 660 660 370 315 255 790 SC9-200 700 2670 1.8 43 1240×870×1165 820 820 370 315 228 920 SC9-250 810 2910 1.8 45 1280×870×1185 820 820 395 325 235 1080 SC9-315 990 3680 1.8 46 1320×870×1285 820 820 410 338 250 1480 SCB9-400 1100 4220 1.8 47 1480×870×1365 820 820 435 340 250 1720 SCB9-500 1305 5170 1.8 48 1540×870×1420 820 820 435 345 255 1920 SCB9-630 1500 6200 1.6 49 1550×870×1610 820 660 490 368 300 2210SCB9-6306 1460 6310 1.6 50 1580×870×1425 820 820 490 378 305 2250SCB9-800 1710 7370 1.6 51 1650×1120×1540 1070 1070 510 382 305 2650 SCB9-1000 1990 8610 1.4 51 1690×1120×1660 1070 1070 545 385 310 2960 SCB9-1250 2350 10260 1.4 52 1720×1120×1780 1070 1070 555 410 315 3375 SCB9-1600 2755 12420 1.4 53 1740×1120×1920 1070 1070 570 430 335 4640 SCB9-2000 3735 15300 1.2 53 1760×1120×2050 1070 1070 575 440 335 4768 SCB9-2500 4500 18200 1.2 54 1800×1120×2140 1070 1070 600 445 340 6650SC(B)10干式变压器性能参数、外形及安装尺寸：型号性能参数 尺寸重量kg 阻抗电压Uk%空载损耗W负载损耗W（120℃）空载电流I0%噪音dB外形尺寸L×B×HL1mm L2mm L3mm B1mm B2mmSC10-1004 400 1570 1.8 42 1120×710×1020 660 660 320 310 250 630SC10-125 470 1840 1.6 42 1180×710×1060 660 660 350 310 250 730 SC10-160 540 2130 1.6 43 1220×710×1110 660 660 370 315 258 810 SC10-200 620 2520 1.6 43 1260×870×1185 820 820 370 315 228 950 SC10-250 720 2750 1.6 45 1300×870×1200 820 820 395 325 255 1110 SC10-315 880 3470 1.4 46 1340×870×1300 820 820 410 338 255 1260 SCB10-400 980 3990 1.4 47 1500×870×1385 820 820 435 340 255 1550 SCB10-500 1160 4880 1.4 48 1560×870×1440 820 820 435 345 305 1750 SCB10-630 1340 5870 1.2 49 1570×870×1620 820 660 490 368 300 1900SCB10-6306 1300 5960 1.2 50 1600×870×1440 820 820 378 310 490 1880SCB10-800 1520 6950 1.2 51 1670×1120×1560 1070 1070 510 382 310 2180 SCB10-1000 1770 8130 1.0 51 1700×1120×1680 1070 1070 545 385 315 2620 SCB10-1250 2090 9690 1.0 52 1740×1120×1800 1070 1070 555 410 320 2910 SCB10-1600 2450 11730 1.0 53 1760×1120×1940 1070 1070 570 430 340 3930 SCB10-2000 3320 14450 0.8 53 1780×1120×2070 1070 1070 575 440 345 4230 SCB10-2500 4000 17170 0.8 54 1820×1120×2160 1070 1070 600 445 350 5230。

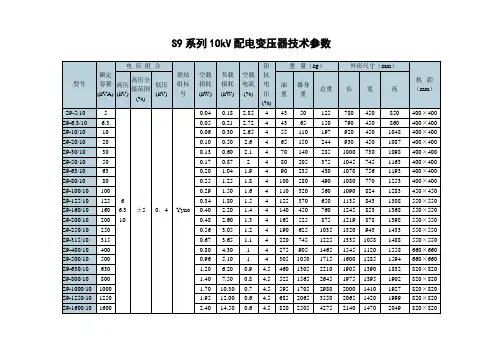

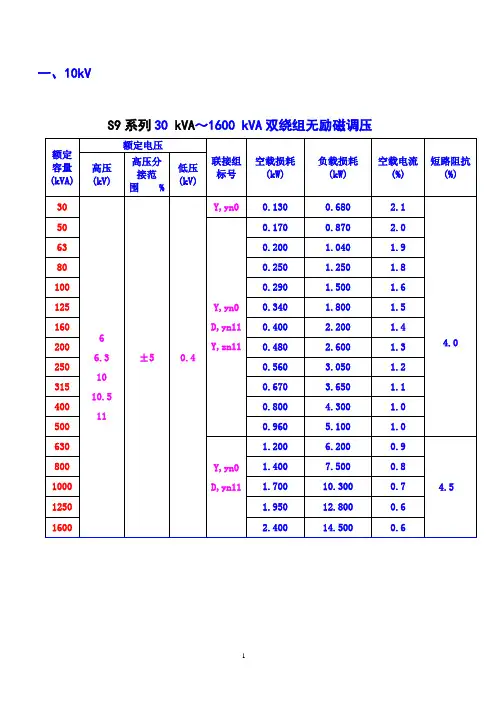

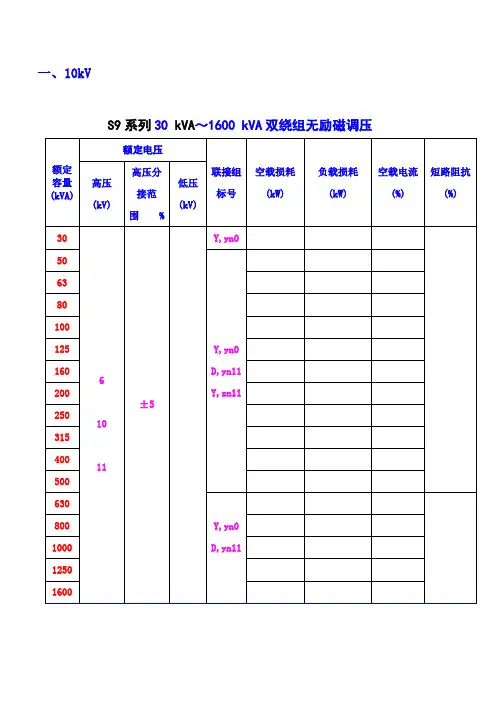

一、10kVS9系列30 kVA～1600 kVA双绕组无励磁调压S9系列630 kVA～6300 kVA双绕组无励磁调压变压器S9系列200 kVA～1600 kVA双绕组有载调压变压器二、35kVS9系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S9系列2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS9系列6300 kVA～63000kVA双绕组有载调压电力变压器S9系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS9系列6300 kVA～120000 kVA双绕组无励磁调压变压器S9系列6300 kVA～63000kVA三绕组无励磁调压变压器S9系列6300 kVA～63000 kVA双绕组有载调压变压器S9系列6300 kVA～63000 kVA三绕组有载调压变压器S9系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS9系列31500 kVA～360000 kVA双绕组无励磁调压变压器S9系列31500 kVA～240000 kVA三绕组无励磁调压变压器S9系列31500～240000 kVA双绕组低压为63kV无励磁调压变压器S9系列31500 kVA～240000 kVA无励磁调压自耦变压器S9系列31500 kVA～180000 kVA双绕组有载调压变压器S9系列31500 kVA～180000 kVA三绕组有载调压变压器S9系列31，500 kVA～240，000 kVA有载调压自耦变压器S9系列63，000kVA～180，000kVA有载调压自耦变压器一、10kVS10系列30 kVA～1600 kVA双绕组无励磁调压S10系列630 kVA～6300 kVA双绕组无励磁调压变压器S10系列200 kVA～1600 kVA双绕组有载调压变压器二、35kVS10系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S10系列2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS10系列6300 kVA～63000kVA双绕组有载调压电力变压器S10系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS10系列6300 kVA～120000 kVA双绕组无励磁调压变压器S10系列6300 kVA～63000kVA三绕组无励磁调压变压器S10系列6300 kVA～63000 kVA双绕组有载调压变压器S10系列6300 kVA～63000 kVA三绕组有载调压变压器S10系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS10系列31500 kVA～360000 kVA双绕组无励磁调压变压器S10系列31500 kVA～240000 kVA三绕组无励磁调压变压器S10系列31500 kVA～240000 kVA双绕组低压为63kV无励磁调压变压器S10系列31500 kVA～240000 kVA无励磁调压自耦变压器S10系列31500 kVA～180000 kVA双绕组有载调压变压器S10系列31500 kVA～180000 kVA三绕组有载调压变压器S10系列31500 kVA～240000 kVA有载调压自耦变压器S10系列63 000kVA～180 000kVA三绕组有载调压自耦变压器一、10kVS11系列30 kVA～1600 kVA双绕组无励磁调压S11系列630 kVA～6300 kVA双绕组无励磁调压变压器200 kVA～1600 kVA双绕组有载调压变压器二、35kVS11系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S11系列 2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS11系列6300 kVA～63000kVA双绕组有载调压电力变压器S11系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS11系列6300 kVA～120000 kVA双绕组无励磁调压变压器S11系列6300 kVA～63000kVA三绕组无励磁调压变压器S11系列6300 kVA～63000 kVA双绕组有载调压变压器S11系列6300 kVA～63000 kVA三绕组有载调压变压器S11系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS11系列31500 kVA～360000 kVA双绕组无励磁调压变压器S11系列31500 kVA～240000 kVA三绕组无励磁调压变压器S11系列31500～240000 kVA双绕组低压为63kV无励磁调压变压器S11系列31500 kVA～240000 kVA无励磁调压自耦变压器S11系列31500 kVA～240000 kVA双绕组有载调压变压器S11系列31500 kVA～180000 kVA三绕组有载调压变压器S11系列31500 kVA～240000 kVA有载调压自耦变压器S11系列63 000kVA～180 000kVA三绕组有载调压自耦变压器。

一、10kVS9系列30 kVA～1600 kVA双绕组无励磁调压S9系列630 kVA～6300 kVA双绕组无励磁调压变压器S9系列200 kVA～1600 kVA双绕组有载调压变压器二、35kVS9系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S9系列2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS9系列6300 kVA～63000kVA双绕组有载调压电力变压器S9系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS9系列6300 kVA～120000 kVA双绕组无励磁调压变压器S9系列6300 kVA～63000kVA三绕组无励磁调压变压器S9系列6300 kVA～63000 kVA双绕组有载调压变压器S9系列6300 kVA～63000 kVA三绕组有载调压变压器S9系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS9系列31500 kVA～360000 kVA双绕组无励磁调压变压器S9系列31500 kVA～240000 kVA三绕组无励磁调压变压器S9系列31500～240000 kVA双绕组低压为63kV无励磁调压变压器S9系列31500 kVA～240000 kVA无励磁调压自耦变压器S9系列31500 kVA～180000 kVA双绕组有载调压变压器S9系列31500 kVA～180000 kVA三绕组有载调压变压器S9系列31，500 kVA～240，000 kVA有载调压自耦变压器S9系列63，000kVA～180，000kVA有载调压自耦变压器一、10kVS10系列30 kVA～1600 kVA双绕组无励磁调压S10系列630 kVA～6300 kVA双绕组无励磁调压变压器S10系列200 kVA～1600 kVA双绕组有载调压变压器二、35kVS10系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S10系列2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS10系列6300 kVA～63000kVA双绕组有载调压电力变压器S10系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS10系列6300 kVA～120000 kVA双绕组无励磁调压变压器S10系列6300 kVA～63000kVA三绕组无励磁调压变压器S10系列6300 kVA～63000 kVA双绕组有载调压变压器S10系列6300 kVA～63000 kVA三绕组有载调压变压器S10系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS10系列31500 kVA～360000 kVA双绕组无励磁调压变压器S10系列31500 kVA～240000 kVA三绕组无励磁调压变压器S10系列31500 kVA～240000 kVA双绕组低压为63kV无励磁调压变压器S10系列31500 kVA～240000 kVA无励磁调压自耦变压器S10系列31500 kVA～180000 kVA双绕组有载调压变压器S10系列31500 kVA～180000 kVA三绕组有载调压变压器S10系列31500 kVA～240000 kVA有载调压自耦变压器S10系列63 000kVA～180 000kVA三绕组有载调压自耦变压器一、10kVS11系列30 kVA～1600 kVA双绕组无励磁调压S11系列630 kVA～6300 kVA双绕组无励磁调压变压器200 kVA～1600 kVA双绕组有载调压变压器二、35kVS11系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S11系列 2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS11系列6300 kVA～63000kVA双绕组有载调压电力变压器S11系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS11系列6300 kVA～120000 kVA双绕组无励磁调压变压器S11系列6300 kVA～63000kVA三绕组无励磁调压变压器S11系列6300 kVA～63000 kVA双绕组有载调压变压器S11系列6300 kVA～63000 kVA三绕组有载调压变压器S11系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS11系列31500 kVA～360000 kVA双绕组无励磁调压变压器S11系列31500 kVA～240000 kVA三绕组无励磁调压变压器S11系列31500～240000 kVA双绕组低压为63kV无励磁调压变压器S11系列31500 kVA～240000 kVA无励磁调压自耦变压器S11系列31500 kVA～240000 kVA双绕组有载调压变压器S11系列31500 kVA～180000 kVA三绕组有载调压变压器S11系列31500 kVA～240000 kVA有载调压自耦变压器S11系列63 000kVA～180 000kVA三绕组有载调压自耦变压器。

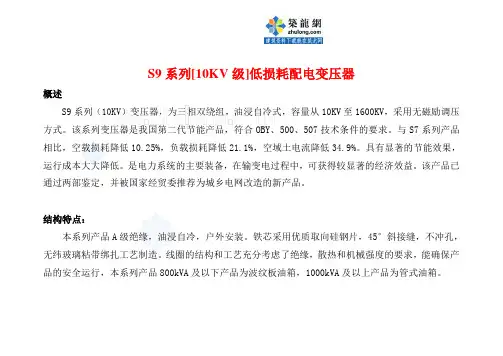

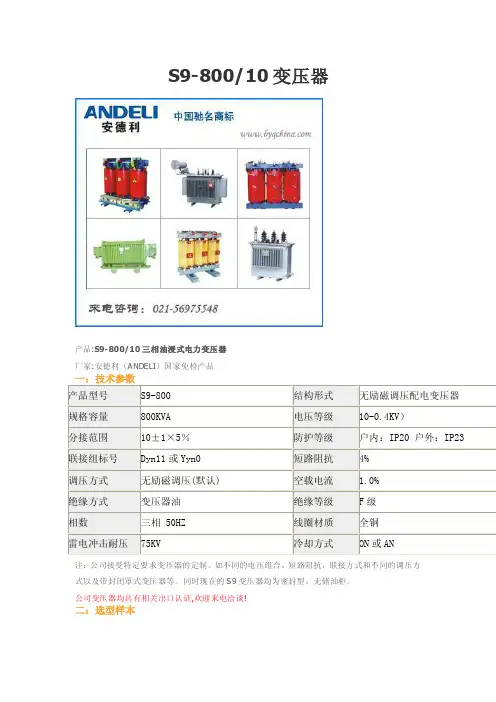

S9系列[10KV 级]低损耗配电变压器
概述
S9系列（10KV ）变压器，为三相双绕组，油浸自冷式，容量从10KV 至
1600KV ，采用无磁励调压方式。

该系列变压器是我国第二代节能产品，符合500、507技术条件的要求。

与S7系列产品相比，空载损耗降低10.25%，负载损耗降低21.1%，空域土电流降低34.9%。

具有显著的节能效果，运行成本大大降低。

是电力系统的主要装备，在输变电过程中，可获得较显著的经济效益。

该产品已通过两部鉴定，并被国家经贸委推荐为城乡电网改造的新产品。

结构特点：
本系列产品A 级绝缘，油浸自冷，户外安装。

铁芯采用优质取向硅钢片，45°斜接缝，不冲孔，无纬玻璃粘带绑扎工艺制造。

线圈的结构和工艺充分考虑了绝缘，散热和机械强度的要求，能确保产品的安全运行，本系列产品800kVA 及以下产品为波纹板油箱，1000kVA 及以上产品为管式油箱。

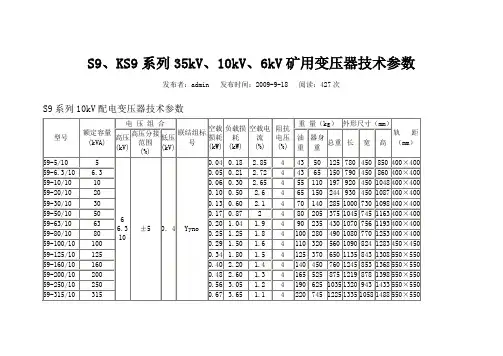

技术数据
高压分接范围
高压
10
外形及安装尺寸。
