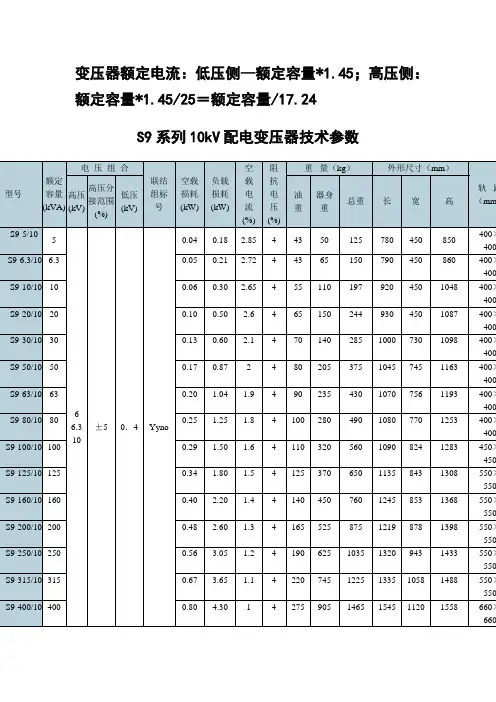

S9系列配电变压器技术参数

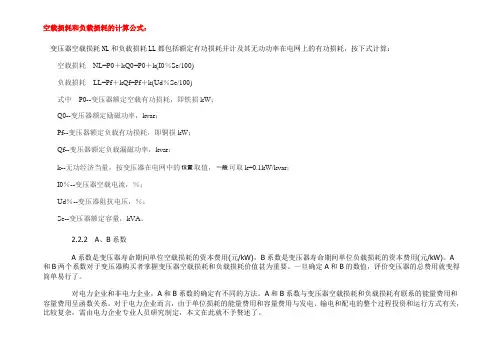

空载损耗和负载损耗的计算公式空载损耗和负载损耗的计算公式空载损耗和负载损耗的计算公式空载损耗和负载损耗的计算公式：：：：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗 NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗 LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中 P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。

2.2.2 A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。

A和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。

一旦确定A 和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。

A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。

对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。

对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。

A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中 kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW?h)；hPY--年运行小时数，一般取8760h。

6-10KV级S9 系列配电变压器概述：6-10KV级S9，S9-M系列变压器为新一代全国统一设计产品，产品符合GB1094和GB/T6451-1995、JB/T3837-1996标准，居工业发达国家九十年代中期水平，是理想的更新换代产品。

10KV 级S11-R(M) 系列三相配电变压器概述：S11-R(M)系列R 型卷铁心式电力变压器是根据铁路及地方电力系统运行特点研制开发的新一代供电设备，是原S9系列的更新换代产品，与传统铁心结构的新S9型变压器相比，当额定容量、负载损耗、短期阻抗电压等指标相同时，其空载损耗实测值可下降30%以上、空载电流可下降70%以上，噪声水平可下降5dB 以上，因而成为铁路及地方电力建设中理想的选用产品。

35KV 级SZ9 系列双绕组有载调压器概述：35KV 级SZ9系列双绕组有载调压器与SZ8系列产品相比，性能更加先进，节能效果更好，因此被广泛应用于铁路及农村电网建设改造。

本系列产品符合GB1094.1-2-1994、GB1094、GB6451.1-86、GB/T6451-4995标准的规定。

干式变压器SC(B)10系列干式变压器SC(B)10-30~2500/10 系列变压器SC(B)10-30~2500/10 系列三相树脂绝缘干式变压器是我公司为适应国家城乡电网改造、满足市场需要、提高产品性能和生产效率而开发的新产品。

该系列产品满足国家标准 GB6450 、 GB/T10228 的要求，按照干式变压器性能水平代号制定原则，在 SC(B)8 和 SC(B)9 系列干式变压器基础上，优化并降低了空载损耗和负载损耗，同时对电磁方案和结构设计作了优化设计，可广泛应用于电厂、电站、工矿企业、用户配电站等 35kV 以下电力和配电系统。

产品特点：·安全，难燃防火，无污染，可直接安装在负荷中心。

·免维护、安装简便、综合运行成本低。

·防潮性能好，可在100%湿度下正常运行，停运后不经与干燥即可投入运行。

空载损耗和负载损耗的计算公式：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。

2.2.2A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。

A和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。

一旦确定A和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。

A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。

对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。

对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B 系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。

A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW·h)；hPY--年运行小时数，一般取8760h。

一、10kVS9系列30 kVA～1600 kVA双绕组无励磁调压S9系列630 kVA～6300 kVA双绕组无励磁调压变压器S9系列200 kVA～1600 kVA双绕组有载调压变压器二、35kVS9系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S9系列2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS9系列6300 kVA～63000kVA双绕组有载调压电力变压器S9系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS9系列6300 kVA～120000 kVA双绕组无励磁调压变压器S9系列6300 kVA～63000kVA三绕组无励磁调压变压器S9系列6300 kVA～63000 kVA双绕组有载调压变压器S9系列6300 kVA～63000 kVA三绕组有载调压变压器S9系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS9系列31500 kVA～360000 kVA双绕组无励磁调压变压器S9系列31500 kVA～240000 kVA三绕组无励磁调压变压器S9系列31500～240000 kVA双绕组低压为63kV无励磁调压变压器S9系列31500 kVA～240000 kVA无励磁调压自耦变压器S9系列31500 kVA～180000 kVA双绕组有载调压变压器S9系列31500 kVA～180000 kVA三绕组有载调压变压器S9系列31，500 kVA～240，000 kVA有载调压自耦变压器S9系列63，000kVA～180，000kVA有载调压自耦变压器一、10kVS10系列30 kVA～1600 kVA双绕组无励磁调压S10系列630 kVA～6300 kVA双绕组无励磁调压变压器S10系列200 kVA～1600 kVA双绕组有载调压变压器二、35kVS10系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S10系列2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS10系列6300 kVA～63000kVA双绕组有载调压电力变压器S10系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS10系列6300 kVA～120000 kVA双绕组无励磁调压变压器S10系列6300 kVA～63000kVA三绕组无励磁调压变压器S10系列6300 kVA～63000 kVA双绕组有载调压变压器S10系列6300 kVA～63000 kVA三绕组有载调压变压器S10系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS10系列31500 kVA～360000 kVA双绕组无励磁调压变压器S10系列31500 kVA～240000 kVA三绕组无励磁调压变压器S10系列31500 kVA～240000 kVA双绕组低压为63kV无励磁调压变压器S10系列31500 kVA～240000 kVA无励磁调压自耦变压器S10系列31500 kVA～180000 kVA双绕组有载调压变压器S10系列31500 kVA～180000 kVA三绕组有载调压变压器S10系列31500 kVA～240000 kVA有载调压自耦变压器S10系列63 000kVA～180 000kVA三绕组有载调压自耦变压器一、10kVS11系列30 kVA～1600 kVA双绕组无励磁调压S11系列630 kVA～6300 kVA双绕组无励磁调压变压器200 kVA～1600 kVA双绕组有载调压变压器二、35kVS11系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S11系列 2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS11系列6300 kVA～63000kVA双绕组有载调压电力变压器S11系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS11系列6300 kVA～120000 kVA双绕组无励磁调压变压器S11系列6300 kVA～63000kVA三绕组无励磁调压变压器S11系列6300 kVA～63000 kVA双绕组有载调压变压器S11系列6300 kVA～63000 kVA三绕组有载调压变压器S11系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS11系列31500 kVA～360000 kVA双绕组无励磁调压变压器S11系列31500 kVA～240000 kVA三绕组无励磁调压变压器S11系列31500～240000 kVA双绕组低压为63kV无励磁调压变压器S11系列31500 kVA～240000 kVA无励磁调压自耦变压器S11系列31500 kVA～240000 kVA双绕组有载调压变压器S11系列31500 kVA～180000 kVA三绕组有载调压变压器S11系列31500 kVA～240000 kVA有载调压自耦变压器S11系列63 000kVA～180 000kVA三绕组有载调压自耦变压器。

S9系列[10KV 级]低损耗配电变压器
概述
S9系列（10KV ）变压器，为三相双绕组，油浸自冷式，容量从10KV 至
1600KV ，采用无磁励调压方式。

该系列变压器是我国第二代节能产品，符合500、507技术条件的要求。

与S7系列产品相比，空载损耗降低10.25%，负载损耗降低21.1%，空域土电流降低34.9%。

具有显著的节能效果，运行成本大大降低。

是电力系统的主要装备，在输变电过程中，可获得较显著的经济效益。

该产品已通过两部鉴定，并被国家经贸委推荐为城乡电网改造的新产品。

结构特点：
本系列产品A 级绝缘，油浸自冷，户外安装。

铁芯采用优质取向硅钢片，45°斜接缝，不冲孔，无纬玻璃粘带绑扎工艺制造。

线圈的结构和工艺充分考虑了绝缘，散热和机械强度的要求，能确保产品的安全运行，本系列产品800kVA 及以下产品为波纹板油箱，1000kVA 及以上产品为管式油箱。

技术数据
高压分接范围
高压
10
外形及安装尺寸。

空载损耗和负载损耗的计算公式：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。

2.2.2A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。

A和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。

一旦确定A和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。

A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。

对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。

对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B 系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。

A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW·h)；hPY--年运行小时数，一般取8760h。

S9系列[10KV 级]低损耗配电变压器
概述
S9系列（10KV ）变压器，为三相双绕组，油浸自冷式，容量从10KV 至
1600KV ，采用无磁励调压方式。

该系列变压器是我国第二代节能产品，符合500、507技术条件的要求。

与S7系列产品相比，空载损耗降低10.25%，负载损耗降低21.1%，空域土电流降低34.9%。

具有显著的节能效果，运行成本大大降低。

是电力系统的主要装备，在输变电过程中，可获得较显著的经济效益。

该产品已通过两部鉴定，并被国家经贸委推荐为城乡电网改造的新产品。

结构特点：
本系列产品A 级绝缘，油浸自冷，户外安装。

铁芯采用优质取向硅钢片，45°斜接缝，不冲孔，无纬玻璃粘带绑扎工艺制造。

线圈的结构和工艺充分考虑了绝缘，散热和机械强度的要求，能确保产品的安全运行，本系列产品800kVA 及以下产品为波纹板油箱，1000kVA 及以上产品为管式油箱。

技术数据
高压分接范围
高压
10
外形及安装尺寸。

S9系列变压器|S9-12500KVA/35kv无励磁调压变压器容量范围为无励磁调压1000~16000kVA, 有载调压2000~16000kVA, 共计2个系列23个品种。

新“9”型35kV电力变压器主要技术经济指标达到同类产品国际先进水平，完全符合国标GB1094、GB311和GB/T6451最新版的有关规定。

新“9”型系列中，已有3150、4000、6300、8000、12500、16000kVA等规格产品相继一次性通过国家变压器质量检测中心的突发短路试验。

证明新“9”型35kV系列电力变压器产品的设计切合实际，电气性能和工艺性能良好。

产品特点损耗低-——空载损耗：与GB/T6451-1999组Ⅰ（“8”型）相比，S9系列平均降低11.7%；SZ9系列平均降低13.8%。

-——负载损耗：与GB/T6451-1999组Ⅰ（“8”型）相比，S9系列平均降低10%；SZ9系列平均降低9.6%。

——总损耗：与GB/T6451-1999组Ⅰ（“8”型）相比，S9系列和SZ9系列平均降低10.4%。

产品重量轻、体积小----新“9”型系列的产品总重量比原“8”型产品降低8%以上；比老“9”型产品降低12%以上。

最优化设计，提高了线圈空间的填充系数，主要材料（硅钢片、铜线）用量少。

噪音低采用新型主、纵绝缘结构，合理进行线圈波过程的冲击分布和复合场强计算，应用计算机进行动态下抗短路能力验证，保证产品机械强度。

S9系列变压器|S9-12500KVA/35kv无励磁调压变压器结构特点铁心——铁心导磁材料采用30ZH140冷轧晶粒取向硅钢片。

-——铁心为三相三柱式, 铁心柱多级阶梯圆柱形。

——6300kVA及以下的铁轭与心柱截面形状相同，8000kVA及以上的铁轭采用多级”D”形截面, 最小级片加宽, 增加铁轭与夹件的接触面积, 改善铁轭夹紧状态。

——心柱无孔, 采用全斜接缝,有利于质量控制和提高效率，用环氧玻璃粘带绑扎。
