编号
建筑专业图集 12J003 11J122 12J201 12J304 13J404
13J502-1 12J502-2 13J502-3 11J508 11J607-2 12J609 12J814 13J815 13J817 12J912-2 12J926 13J927-3 11J930 13J933-2 11J934-1 11J934-2 11J935 结构专业图集 11G101-1 11G101-2 11G101-3 12G101-4 13G101-11 11SG102-3 13SG108-1 12G112-1 12SG121-1 13SG121-2 13G311-1 G322-1~4(2013) 11G329-1 11G329-2 11G329-3 11G336-2 13SG364
钢檀条 钢墙梁，(替代10G521-1*2) 带水平段钢斜度 实腹钢梁混凝土桩 砌体填充墙结构构造 房屋建筑抗震加固（二)医疗建筑抗震加固 房屋建筑抗震加固（四）（砌体结构住宅抗震加固） 房屋建筑抗震加固（五）（公共建筑抗震加固） 砌体结构设计与构造 建筑基坑支护结构构造 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架剪力墙梁板） 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯 混凝土结构施工钢筋排布规则与构造详（独立基础条形基础伐形基础桩基承台） G101系列图集常用构造三维节点详图（框架结构、剪力墙结构、框架—剪力墙结构） 混凝土结构常用施工详图（现浇混凝土板、非框架梁配筋构造） 型钢混凝土结构施工钢筋排布规则与构造详图 室内给水排水管道及附件安装（二）（2012合订本） 室内给水排水管道及附件安装(三)（2011合订本） 给水排水标准图集 室外给水排水管道工程及附属设施（一）（2011合订本） 2012版室外给水排水管道工程及附属设施(二)(2012合订本） 矩形给水箱 倒流防止器选用及安装 真空破坏器选用与安装 叠压（无负压）供水设备选用与安装 室外消火栓及消防水鹤安装 住宅卫生间同层排水系统安装 建筑给水塑料管道安装 混凝土模块式室外给水管道附属构筑物 混凝土模块式排水检查井

表面粗糙度代号 粗糙度代号就是在粗糙度符号的周围加注表面粗 糙度的参数及其他有关数值。如果采用一般方法就能 达到表面质量要求，只需注出Ra的允许值，数值前可 不注参数代号。
Ra的标注意义
3.2 3.2 3.2 3.2 1.6
表示用任何方法获得的表面粗糙度， Ra的上限值为3.2微米 表示用去除材料的方法获得的表面粗 糙度，Ra的上限值为3.2微米 用不去除材料的方法获得的表面粗糙 度，Ra的最大值为3.2微米
在投影 为圆的视图 上,在啮合 区齿顶圆省 略不画。两 齿根圆均省 略不画。 在投影为 非圆的视图上, 节线重合,画粗 实线;齿根线省 略不画。
啮合区 圆形视图 非圆视图
例 已知圆柱正齿轮的模数m=5，齿数Z=42，按1： 2的比例画全两视图，并标注轮齿和键槽部分的尺 寸。 键槽尺寸查 分度圆直径φ210 P334-335表 有关尺 齿顶圆直径220 寸按表 11-19计 算
x
0
基准线 L 取样长度
表面粗糙度 Ra 的数值（微米）
• 第一系列 第二系列 第一系列 第二系列 • 1.6 2.0 12.5 16.0 • 2.5 20.0 • 3.2 4.0 25 32.0 • 5.0 40 • 6.3 8.0 50 63 • 10.0 80
优先选用第一系列
表面粗糙度代号 、符号
续各部分名称和尺寸关系
齿顶圆 两齿轮啮合 时，分度圆相切， 分度圆 齿根圆 称节圆。
主动轮 n1 齿数z1
p hf
压力角 --啮合接触点P 处两齿廓曲线 的公法线与两 分度圆的公切 线之间的夹角， =20° 模数和压力 角相同的齿轮 才能啮合。
h
ha
e

p
从动轮 齿数z2

东华大学机械工程学院 φ40g6
-0.009 -0.025
φ40H7
+0.025 0
φ40K7 φ40
0 -0.016
φ40h6
φ40
+0.007 -0.018
基轴制
φ40H7 17
+0.007 -0.018
φ40h6
0 -0.016
§11.1.10 极限偏差值的应用及在机械图样上的标注举例 可根据基本尺寸、基本偏差和公差等级在极限偏差表上查得轴或 孔的极限偏差值。表中的极限偏差值单位是微米(μm)，标注时必 须换算成毫米mm ( 1μm = 1/1000 mm)
被测轴线
0.2 A 0.1 A 被测轴线 上 t1=0.1 下 左 右
基准轴线A
基准轴线A
指引线箭头处在水平方 向，表示被测轴线必须 位于距离为公差值 t2=0.2且平行于基准轴 线A的左右两个平行平 面之间。
15:02:59
指引线箭头处在垂直方向， 表示被测轴线必须位于距 离为公差值t3=0.1且平行 于基准轴线A的上下两个 平行平面之间。
轴的基本偏差示意图
15:02:59 东华大学机械工程学院 8
§11.1.6-7 配合、基孔制与基轴制
基本尺寸相同的孔和轴公差带之间的关系称为配合。国家标 准规定了两种配合制 —— 基孔制和基轴制配合。优先基孔制
基 孔 制
基本偏差为H的孔的公差带，与不同基本偏差的轴的公差带 形成各种配合（间隙、过渡或过盈）的一种制度。
东华大学机械工程学院 18
Φ26H7( 0
φ18
φ26
+0.021
H7 f6
H7 n6
)
§11.1.10 极限偏差值的应用及在机械图样上的标注举例

17
3.一般尺寸的标注应尽量符合制造加工 工艺，便于加工和测量。 （1）数个平行的非加工面中，只能有一 个与加工面有尺寸联系（p30图1-54）。 （2）标注的尺寸应尽量符合加工顺序 （p30图1-55，1-56，1-57，1-58）。 4.标注尺寸时要考虑便于检验和测量 （p31图1-59，p32图1-60）。 5.避免出现封闭的尺寸链（p32图161）。
34
2.选择主视图（表达信息量最多的视 图）。 （1）反映部件的工作或安装状态。 （2）反映部件的整体形状特征。 （3）表示主装配线零件的装配关系。 （4）表示部件的工作原理。 （5）表示较多零件的装配关系。 首先要保证（1）、（2）两条。其目 的是为形成其它视图奠定基础和便于与总 装配图对照阅读。
5
三.零件的加工方法和加工状态分析 零件用什么方法加工，加工步骤怎样， 是怎样装夹和固定的、呈何种状态。加工 状态是选择视图的主要依据之一。 四.零件的分类（p15） 1.按功能分类：轴套类、轮盘类、叉架 类、箱壳类、薄扳弯制件和镶合件。 2.按标准化程度分类：标准件和非标准 件。如螺钉、螺母、销钉、垫圈、轴承等。
22
第二章 连接件和传动件的绘制
学习目标： 1.掌握销、键、圆柱齿轮、滚动轴承、 弹簧的画法。 2.了解直齿圆锥齿轮和蜗轮蜗杆的画 法。
§2.1 销（p49表2-1）
1.圆柱销：常用于传动，公差配合有
23
m6和h8两种。 2.圆锥销；常用于定位。 3.开口销：常用于较小功率传动。
§2.2 键和花键
20
1.被测要素的标注 2.基准要素的标注 四.其它技术要求（p42） （1）零件毛坯 （2）热处理 （3）表面处理 （4）检测、试验条件与方法
21
§1.6 拆画零件图

2-8 根据已知条件完成直线的三面投影。 • （1）AB是侧平线，距离W 面18mm。 • • （2）CD是一般位置直线， 点C在V面前方22mm，点D则 属于V面。
工程制图基础
（3）EF是正垂线，在H面上方20mm处。
（4）GH是正平线，长度为25mm, 点H在 点G的下方。
工程制图基础
（3）EF是正垂线，在H面上方20mm处。
• 2-23求作下列各题中直线EF 与平面ABC的交点K，并判别 可见性。
工程制图基础
• 2-24 求作两正垂面的交线 MN，并判别可见性。
• 2-25 求作正垂面DEF和平面 ABC的交线MN，并判别可见 性。
工程制图基础
• 2-24 求作两正垂面的交线 MN，并判别可见性。
• 2-25 求作正垂面DEF和平面 ABC的交线MN，并判别可见 性。
工程制图基础
• 2-26 求三棱锥表面上A、 B、C的另两面投影。
• 2-27求圆柱体表面上A、B、 C的另两面投影。
工程制图基础
• 2-26 求三棱锥表面上A、 B、C的另两面投影。
• 2-27求圆柱体表面上A、B、 C的另两面投影。
工程制图基础
• 2-28 求圆锥体表面上A、 B、C的另两面投影。

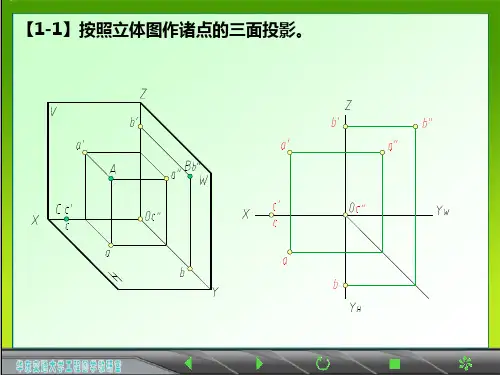

工程制图基础精选工程制图基础精选第11章章制图的基本知识和技能制图的基本知识和技能第22章章投影基础投影基础第第44章章组合体组合体第55章章机件表达法机件表达法第66章章标准件和常用件标准件和常用件第第77章章机械工程图机械工程图第88章章房屋建筑图房屋建筑图第99章章电气工程图电气工程图第第1010章章化工工程图化工工程图第第11章章制图的基本知识和技能制图的基本知识和技能第22章章投影基础投影基础第第44章章组合体组合体第55章章机件表达法机件表达法第66章章标准件和常用件标准件和常用件第第77章章机械工程图机械工程图第88章章房屋建筑图房屋建筑图第99章章电气工程图电气工程图第第1010章章化工工程图化工工程图工程制图基础精选第22章章投影基础投影基础第第22章章投影基础投影基础21根据直观图中各点的位置画出它们的两面投影图

【5-7】求作下列直线与平面的交点，并判别其可见性。
【6-1】求作下列两平面的交线，并判别其可见性。
【6-2】已知平面△ABC和直线DE，求作下列直线或平面。 ⑴过点F作直线FG⊥△ABC；⑵过直线IJ作平面IJK⊥△ABC；⑶过 点P作平面PQR⊥DE。
【6-3】已知平面P、Q，直线AB、CD，求作下列直线或平面。 ⑴过点E作直线EF⊥平面P，直线EG⊥平面Q；⑵过直线IJ作平面 IJK⊥平面P,过直线IJ作平面R⊥平面Q；⑶过点U作平面S⊥AB， 作平面T⊥CD。
【10-4】作四棱台的正面投影，补全四棱台的侧面投影，并作出 其表面上的点A、B、C、D、E、F、G、H的另外两个投影。
【10-5】已知正垂面P上的曲线的侧面投影，求作这条曲线的另 外两个投影。
【10-6】已知平行四边形平面上曲线的正面投影，求作这条曲线 的侧面投影。
【10-7】求作圆心位于点A、直径为24mmm的侧平圆的三面投影。
【13-3】作正五棱柱与正垂面P的截交线，补全截断体的三面投影。
【13-4】作具有燕尾槽的四棱柱与铅垂面P的截交线和截断体的 侧面投影。
并补全其侧面投影。
【13-6】补全三棱锥被正垂面P截切后的截断体的水平投影和侧 面投影。
【13-7】补全左右、前后对称的楔形块被水平面、正垂面、侧平 面截切成左上方的切口后的水平投影和侧面投影。
【4-4】已知正垂面P的正面迹线PV以及其上的△ABC的水平投影， 补全正垂面的正面迹线和水平迹线，以及△ABC的三面投影。
【4-5】已知平面P上的正方形ABCD的一条对角线AC为侧垂线，平 面P与水平面H的倾角为45°，顶点B在AC的后上方，完成正方形 的三面投影。
【4-6】已知正方形ABCD的后边AB为正平线，且AB的侧面投影及 正方形的正面投影，补全正方形的侧面投影。

第十一章 装 配 图
1. 装配图的作用与内容
2. 装配图的表达方法
3. 装配图的视图选择
4. 装配图的尺寸标注、零件编号和明细栏
5. 装配结构的合理性
6. 画装配图的方法和步骤
7. 装配图的读图方法和拆画零件图
机器和部件都是由若干个零件按一定装配关系和技术要求装配起来的。 装配图——就是表达产品及其组成部分的联接装配关系的图样。
弄懂各零件的结构形状。
读装配图是工程技术人员必备的一种能力，在设计、装配、安装、调试以及进行技术交流时，都要读装配图。
一、看装配图的步骤和方法
以齿轮油泵为例：
看标题栏并参阅有关资料,了解部件的 名称、用途和使用 性能。
01
看零件编号和明细栏，了解零件的名称、 数量和它在图中的位置。
端盖和泵体
用螺钉连接，用销钉准 确定位。
填料压盖与泵体
用螺柱连接。
齿轮的轴向定位
靠齿轮端面与泵体内腔底面及端盖内侧面接触而定位。
③密封装置
为了防止漏油及灰尘、水分进入泵体内影响齿轮传动，在主动齿轮轴的伸出端设有密封装置。
1
端盖与泵体之间有垫片。
2
垫片的另一个作用是调整齿轮的轴向间隙。
④装拆顺序
零件图—阀盖
返回
⒉ 分析部件的工作原理
出油口
进油口
当主动齿轮逆时针转动，从动齿轮顺时针转动时，齿轮啮合区右边的压力降低，油池中的油在大气压力下，从进油口进入泵腔内。
随着齿轮的转动，齿槽中的油不断沿箭头方向被轮齿带到左边，高压油从出油口送到输油系统。
⒊ 分析零件间的装配关系和部件结构 ① 配合关系
薄垫片的厚度、小间隙等可适当夸大画出。
圆角不画

6-3.判别平面对投影面的相对位置，并求平面上点K的 其他投影。
b'
d'
k' e'
f'
a'
k'
m' c'
x
ox
ox
r' n'
k' g'
ox
k'
t'
