工程制图_习题集(含答案)

工程制图_习题集(含答案)

《工程制图》课程习题集一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影9.完成下列各形体的投影。

10.根据给出的视图，补画第三视图或视图中所缺的图线。

二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

18.根据已知视图补画第三视图或视图中所缺的图线。

19.根据给出的视图，补画第三视图（或视图所缺的图线）。

20.补全第三投影21.标注尺寸22.标注尺寸23.标注尺寸24. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

25. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

26.分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

28.指出下列螺纹画法中的错误，并将正确的画在指定位置。

29.在指定位置画出剖面图(键槽深3mm)。

30.画出指定位置的断面图。

三、问答与作图题3（略）……答案一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

（10分）2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第1章

精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第1章


表 1-4 图 线 的 画 法
第1章 制图的基本知识和技能 2．图框格式 表示一张图幅大小的框线称为图纸的边框线，用细实线绘制。 在边框线里面，根据不同的周边尺寸，用粗实线绘制图框线。需 要装订的图样，其图框格式如图1-1所示。不需装订的图样，其 图框格式如图1-2所示。
第1章 制图的基本知识和技能 图1-1 需要装订边的图框格式
图样中的汉字应写成长仿宋体，并采用国家正式公布推行的 简化字。
第1章 制图的基本知识和技能
2. 汉字 字体高度用h来表示，其公称尺寸序列为1.8、2.5、3.5、5、 7、10、14、20 mm。高度大于20 mm 的字体其尺寸按比率递增， 字体的高度代表字体的号数(如10号字h=10 mm)。字母分为A型和 B型，A型字体d=h/14，B型字体d=h/10(d为汉字宽度)。在同一图 样中应采用同一型号的字体，字体和数字可写成斜体或直体，斜 体字体向右倾斜，与水平方向成75°。
第1章 制图的基本知识和技能
第1章 制图的基本知识和技能
1.1 国家标准对制图的有关规定 1.2 绘图工具及其使用 1.3 几何作图 1.4 平面图形的分析与画法 复习思考题
第1章 制图的基本知识和技能 1.1 国家标准对制图的有关规定 工程图样是工程技术界的共同语言，为了便于进行技术交流和指 导生产，必须有一个统一的规定，为此，我国在1959年颁布了 《机械制图》国家标准。之后，国家标准又作了几次修订，先后 制定了《技术制图》和《机械制图》的国家标准，对图纸的幅面 及格式、比例、字体、图线和尺寸注法等作出了统一的规定。每 个工程技术人员都必须掌握这些规定。 1.1.1 图纸幅面及格式(GB/T 14689—93) 1. 图纸幅面 由图纸的长边和短边尺寸所确定的图纸大小称为图纸幅面。 在绘制图样时，应优先采用表1-1中所规定的基本幅面尺寸。
精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第3章

精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第3章

第3章投 影 基 础
第3章 投影基础
3.1 投影的基本知识 3.2 点的投影 3.3 直线的投影 3.4 平面的投影 3.5 物体的三面视图 3.6 AutoCAD编辑命令的应用及简单物体三视图的绘制 复习思考题
第3章投 影 基 础 3.1 投影的基本知识 空间物体在各种光的照射下，在地面或墙壁上会出现物体的 影子，这是一种自然的投影现象，经过科学的总结后，就形成了 各种投影法。投影法分为中心投影法和平行投影法两种。 3.1.1 中心投影法 如图3-1所示，将△ABC放在光源S和平面P之间，连接SA、SB 和SC并延长，它们分别与平面P交于a、b、c三点，得到△abc， 即为△ABC在平面P上的投影。S为投影中心，平面P为投影面，射 线SAa、SBb、SCc称为投影线。这种投影线在有限远处相交于一 点的投影方法称为中心投影法。
第3章投 影 基 础 图3-6 已知点的坐标作投影图
第3章投 影 基 础
3.2.3 两点的相对位置 空间两点的相对位置分别为上、下、左、右、前、后的关系，
这种位置关系在投影图中要由它们同面投影的坐标大小来判别。 前后位置由Y坐标判别，上下位置由Z坐标判别，左右位置由X坐 标来判别。两点的坐标值大的为上(或左、或前)，如图3-7所示。
第3章投 影 基 础
3．点的投影规律
根据以上分析，可得出点在三面投影体系中的投影规律。
(1) 点的两面投影连线垂直于相应的投影轴，即a′a⊥OX，
a′a″⊥OZ， ⊥OYH，a″aaYH ⊥OYW。 aYW
(2) 点的投影到投影轴的距离等于该点到相应投影面的距离，
即aaX=a ″ aZ=Aa′，
aaZ aaYH Aa 。
第3章投 影 基 础
2．点的投影与直角坐标的关系 若把三投影面体系看做空间直角坐标系，则投影面H、V、W 即为坐标面，投影轴X、Y、Z即为坐标轴，O点即为坐标原点。从 图3-5(a)中可看出，点A到W、V、H面的距离就是点A的三个坐标 值(XA、YA、ZA)。

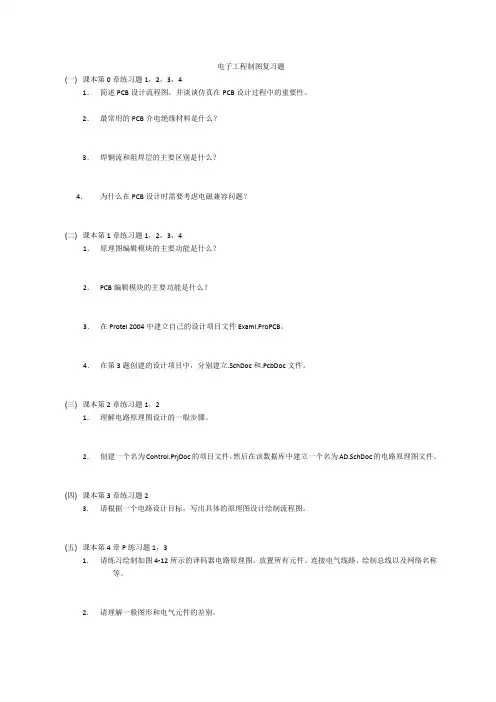

电子工程制图复习题

电子工程制图复习题

电子工程制图复习题(一)课本第0章练习题1，2，3，41．简述PCB设计流程图，并谈谈仿真在PCB设计过程中的重要性。

2．最常用的PCB介电绝缘材料是什么？3．焊铜流和阻焊层的主要区别是什么？4．为什么在PCB设计时需要考虑电磁兼容问题？(二)课本第1章练习题1，2，3，41．原理图编辑模块的主要功能是什么？2．PCB编辑模块的主要功能是什么？3．在Protel 2004中建立自己的设计项目文件Examl.ProPCB。

4．在第3题创建的设计项目中，分别建立.SchDoc和.PcbDoc文件。

(三)课本第2章练习题1，21．理解电路原理图设计的一般步骤。

2．创建一个名为Control.PrjDoc的项目文件，然后在该数据库中建立一个名为AD.SchDoc的电路原理图文件。

(四)课本第3章练习题23．请根据一个电路设计目标，写出具体的原理图设计绘制流程图。

(五)课本第4章P练习题1，31．请练习绘制如图4-12所示的译码器电路原理图，放置所有元件、连接电气线路、绘制总线以及网络名称等。

2．请理解一般图形和电气元件的差别。

(六)课本第6章练习题31. 请回答层次原理图的主要作用，并体会本书所介绍的几种建立层次原理图的方法。

(七)课本第7章练习题1，2，3，4，51.请阐述一般的布线流程。

2.请回答焊盘与过孔的区别，助焊膜和阻焊膜的区别。

3.请阐述有哪几种常用的元件封装方式。

4.请阐述PCB板设计的基本原则。

5.请理解PCB板各层的意义。

(八)8.课本第8章练习题1，2，3，41.请回答补泪滴在设计PCB板时的重要作用。

2.请阐述单面板、双面板和多层板的不同，以及布局和布线时的注意事项。

3.请回答网络连接的电气意义，如何在已有的PCB板上添加网络连接。

4.请阐述PCB板从装载网络表到生成PCB板的操作过程。

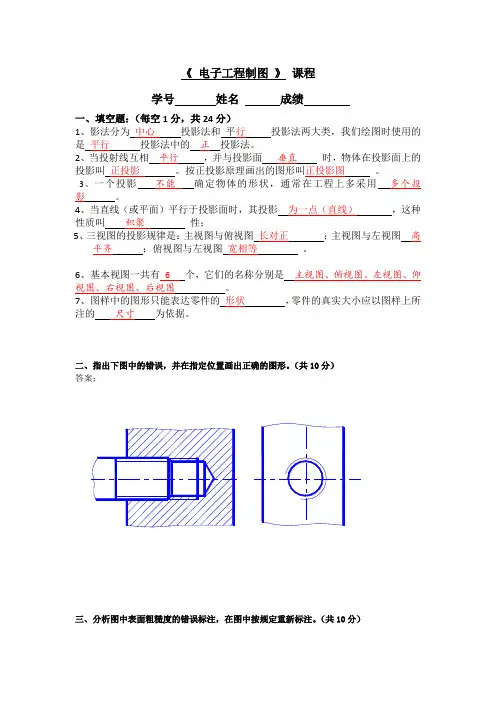

电子工程制图试卷4答案

电子工程制图试卷4答案

《电子工程制图》课程
学号姓名成绩
一、填空题：（每空1分，共24分）
1、影法分为中心投影法和平行投影法两大类，我们绘图时使用的是平行投影法中的正投影法。

2、当投射线互相平行，并与投影面垂直时，物体在投影面上的投影叫正投影。

按正投影原理画出的图形叫正投影图。

3、一个投影不能确定物体的形状，通常在工程上多采用多个投影。

4、当直线（或平面）平行于投影面时，其投影为一点（直线），这种性质叫积聚性；
5、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高
平齐；俯视图与左视图宽相等。

6、基本视图一共有6个，它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图。

7、图样中的图形只能表达零件的形状，零件的真实大小应以图样上所注的尺寸为依据。

二、指出下图中的错误，并在指定位置画出正确的图形。

（共10分）
答案：
四、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

（共15分）
答案：
304：向心球轴承，
04表示滚动轴承内径
为20mm，3表示尺寸系列。

五、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）（共16分）
答案：
六、在指定位置画出剖面图(键槽深为3mm)（共25分）
答案：
. ..。

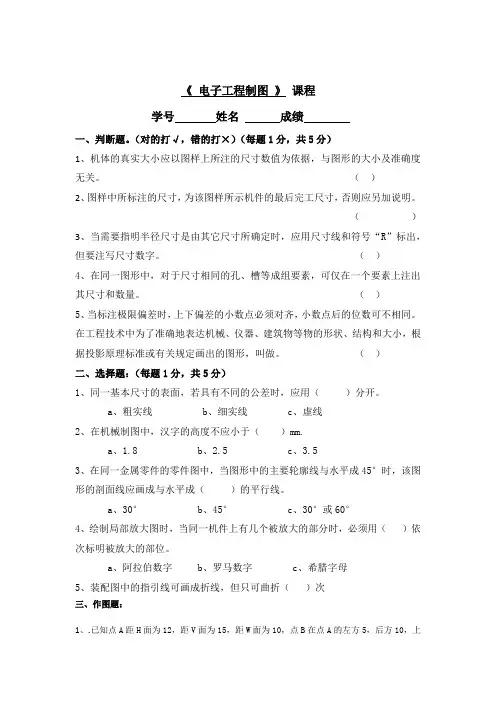

电子工程制图试卷3

电子工程制图试卷3

《电子工程制图》课程学号姓名成绩一、判断题。

（对的打√，错的打×）（每题1分，共5分）1、机体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及准确度无关。

（）2、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

（）3、当需要指明半径尺寸是由其它尺寸所确定时，应用尺寸线和符号“R”标出，但要注写尺寸数字。

（）4、在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上注出其尺寸和数量。

（）5、当标注极限偏差时，上下偏差的小数点必须对齐，小数点后的位数可不相同。

在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。

（）二、选择题：（每题1分，共5分）1、同一基本尺寸的表面，若具有不同的公差时，应用（）分开。

a、粗实线b、细实线c、虚线2、在机械制图中，汉字的高度不应小于（）mm.a、1.8b、2.5c、3.53、在同一金属零件的零件图中，当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成（）的平行线。

a、30°b、45°c、30°或60°4、绘制局部放大图时，当同一机件上有几个被放大的部分时，必须用（）依次标明被放大的部位。

a、阿拉伯数字b、罗马数字c、希腊字母5、装配图中的指引线可画成折线，但只可曲折（）次三、作图题：1、.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

(12分)2、作平面四边形ABCD的投影。

(12分)3、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(12分)4、完成下列各形体的投影。

（每题15分、共30分）)1}．2}．5、根据给出的视图，补画第三视图（或视图所缺的图线）。

(24分，)。

工程制图习题集与答案

工程制图习题集与答案

第1章制图的基本知识和技能
第1章制图的基本知识和技能
的比例画下面的图形。

（2）1:8锥度
第1章制图的基本知识和技能
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
__ _第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线，完成其水平投影和侧面投影。

2-45根据已知，补画第三视图。

第4章组合体
第4章组合体
第4章组合体
根据立体图，完成物体的三视图。

组合体
根据两视图，补画第三视图。

第4章组合体。

231105 北交《电子工程制图》在线作业二 15秋答案

231105 北交《电子工程制图》在线作业二 15秋答案

北交《电子工程制图》在线作业二一、单选题（共10 道试题，共30 分。

）1. 公差表示尺寸允许变动的X围，所以为()。

. 一定正值. 一定为负值. 可以为零. 以上值都可以正确答案：2. 重合剖面的轮廓线都是用()。

. 细点画线绘制. 粗实线绘制. 细实线绘制正确答案：3. 用剖切面局部地剖开机件所得的视图称()视图。

. 全剖. 半剖. 断面正确答案：4. 当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用()。

. 细点画线. 粗实线. 双点画线正确答案：5. 在半剖视图中，剖视图部分与视图部分的分界线为()。

. 细点画线. 粗实线. 双点画线正确答案：6. 普通螺纹的公称直径为螺纹的()。

. 大径. 中径. 小径正确答案：7. 在标注球的直径时应在尺寸数字前加()。

. R. Φ. SΦ8. 在三视图中，主视图反映物体的()。

. 长和宽. 长和高. 宽和高正确答案：9. 机件向不平行于任何基本投影面的平面投影所得的视图叫()。

. 局部视图. 斜视图. 基本视图. 向视图正确答案：10. 为了将物体的外部形状表达清楚，一般采用()个视图来表达。

. 三. 四. 五正确答案：北交《电子工程制图》在线作业二二、多选题（共10 道试题，共40 分。

）1. 零件图内容有()。

. 视图. 尺寸. 技术要求. 标题栏正确答案：2. 螺纹按用途的不同，可分为()。

. 连接螺纹. 传动螺纹. 紧固螺母正确答案：3. 螺纹紧固件连接的基本形式有()和螺钉连接。

. 销连接. 螺栓连接. 双头螺柱连接正确答案：4. 制图当中常用的线型有()。

. 细实线. 虚线. 点划线正确答案：5. 机械制图当中基本图幅有()。

. 0. 1. 2. 3. 4正确答案：6. 组合体的组合形式有()。

. 叠加. 切割. 相交. 相切正确答案：7. 键的种类很多，常用的有()等。

. 普通型平键. 半圆键. 钩头楔键8. 剖切面的种类可分为()剖切面。

工程制图习题册完整答案

工程制图习题册完整答案

键的标记：键
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图（补齐轮 （2）画出d=8、圆柱销连接图（补齐
廓线和剖面线），并写出该销的标记。
轮廓线和剖面线），并写出该销的标记。
标记：
标记：
答案 动画 立体 返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号，查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为 左 。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记，填全表内各项内容。 （1） 普通螺纹和梯形螺纹。
已知条件：螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图（主视图画成全 剖视)
已知条件：螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
答案 动画 立体 返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （6） 内外螺纹(非螺纹密封的管螺纹）连接
3. 根据螺纹代号，查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为 左
精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第2章

精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第2章


第2章 计算机绘图简介
AutoCAD 最初显示以下几个工具栏： (1) “标准”工具栏； (2) “样式”工具栏； (3) “图层”工具栏； (4) “对象特性”工具栏； (5) “绘图”工具栏； (6) “修改”工具栏。
第2章 计算机绘图简介
可以显示或隐藏以上工具栏以及其他工具栏，也可以创建 自定义工具栏。
第2章 计算机绘图简介
工具栏包含启动命令的按钮。将鼠标或定点设备移到工具栏 按钮上时，工具栏提示将显示按钮的名称。右下角带有小黑三角 形的按钮是包含相关命令的弹出工具栏。将光标放在图标上，然 后按鼠标左键将显示弹出工具栏。
默认情况下，将显示绘图区域顶部的工具栏。此工具栏与 Microsoft Office 程序中的工具栏类似。此工具栏包含常用的 AutoCAD 命令(例如 PROPERTIES、PAN和ZOOM)以及Microsoft Office 标准命令(例如“新建”、“打开”和“保存”)。
标准工具栏中的某些工具右下角有一个黑色小三角符号，用 户单击这些工具并按住鼠标左键不放，系统将打开一系列子工具 (见图2-6)，我们将这种工具栏称为随位工具栏。
第2章 计算机绘图简介 图2-6 随位工具栏
第2章 计算机绘图简介 4. 图形窗口 图形窗口是显示、绘制和编辑图形的区域。用户可通过图形 窗口底部的Model(模型)和Layout(布局)选项卡(见图2-7)在模型 空间和图纸空间之间进行切换。用户应在模型空间进行设计，在 布局空间创建布局输出图形。
图2-7 Model和Layout选项卡
第2章 计算机绘图简介 5. 命令窗口 命令窗口是用户输入命令和显示命令提示及信息的地方，包 括供用户输入命令的单行命令区和显示命令记录的区域两部分 (见图2-8)。用户可以移动命令窗口和改变命令窗口的大小。
电子工程制图复习题.pptx

电子工程制图复习题.pptx

28.（ ）层次原理图的上层电路方块图之间，只能用总线连接方块电路端口 。 29，（ ）原理图设计连接工具栏中的每个工具按钮都与 Place 选单中的命 令一一对应。
30，（ ）原理图设计当连线经过元器件引脚时会自动产生一个节点。 31，（ ）原理图中具有相同的网络标号的导线，不管是否连接在一起，都 被看作同一条导线。
38，直流源、（ ）、（ ）、指数激励源，单频调频源、线性受控制、 非 线性受控制及压控振荡（VCO）仿真源等。
39，仿真初始状态的设置：为了计算机仿真电路（ ）而设定的一个或 （ ）电压（或电流）值。
40，仿真器的设置：对电路进行分析的种类、（ ）设置，以及仿真完成 后自动显示的变量的（ ）设置等。
23，（ ）层次原理图设计时，只能采用自上而下的设计方法。 24，（ ）原理图设计中，要进行元器件移动和对齐操作，必须先选择该元 器件。
5
学海无涯 25，（ ）将一个复杂的原理图画在多张层次不同的图样上，称为层次原理 图。 26，（ ）在原理图的图样上，具有相同网络标号的多条导线可视为是连接 在一起的。 27.（ ）层次原理图的上层电路方块图之间，只有当方块电路端口名称相同 时才能连接 在一起的。
17（ ）．16Grids（图样栅格）栏选项“Snap”用于设定光标位移的步长。 18，（ ）在电路仿真时，所有元器件必须具有仿真属性。 19，（ ）Portel DXP 提供的是混合信号仿真器，可以同时观察模拟信号和 数字信号波形。
20，（ ）在电路实施仿真之前，一定要给电路添加合适的激励源。 21，（ ）电路中如果包含不具有仿真属性的元器件，仿真不可能成功。 22，（ ）电路的瞬态分析即动态分析，其输出是设计者定义时间间隔内计 算变量瞬态输出电流或电压值。
10，原理图设计工具包括画总线、画总线进出点、（放置元件）、放置节点、 放置电源、（画导线）、放置网络名称、放置输入/输出点、放置电路方框图、 放置电路方框进出点等内容。

《电子工程制图》课件第2章


图2－12 点的三面投影 (a)立体图;(b)投影面展开后;(c)投影图
作点A的三面投影，就是由点A分别向三个投影面作垂线， 在正立投影面上的垂足a′称为点A的正面投影；在水平投影 面上的垂足a称为点A的水平投影；在侧立投影面上的垂足 a″称为点A的侧面投影。规定空间点用大写字母表示，其正 面投影用相应的小写字母加一撇表示，水平投影用相应的小 写字母表示，侧面投影用相应的小写字母加两撇表示,如图2 －12所示。
２.平行投影法 若将图2－1中的投影中心S移到无穷远处，则所有的投 影线就互相平行，所得的投影△abc就是空间△ABC的平行投 影，如图2－2所示。这种投射线互相平行的投影法，叫做平 行投影法。 平行投影法又分为斜投影法和正投影法。斜投影法是指 投射线倾斜于投影面的投影法，如图2－2(a)所示，所得的 投影称为斜投影。正投影法是指投射线垂直于投影面的投影 法，如图2－2(b)所示，所得的投影称为正投影。
图2－14 两点的相对位置
图2－15 判断两点的相对位置
例2 已知两点A和B的投影图,试判断该两点在空间的相 对位置（图2－15）。
解 由正面投影或水平投影均可定出点A在点B之右， 正面投影反映点的高低位置，可定出点A比点B低，水平投 影反映点的前后位置，可定出点A在点B之前。从侧面投影 也可定出两点的高低及前后位置。
图2－13 根据点的坐标作点的三面投影图
四、两点的相对位置 两点的相对位置，由两点的投影沿左右、前后、上下三 个方向所反映的坐标差来表示，即两点对投影面V、H、W 的距离差来确定，如图2－14所示。两点的左右相对位置由 两点的X坐标确定，X坐标值大者在左，故A点在B点左方； 两点的前后相对位置由两点的Y坐标确定，Y坐标值大者在 前，故A点在B点前方；两点的上下相对位置由两点的Z坐标 确定，Z坐标值大者在上，故A点在B点上方。

工程制图练习题及答案

《电子工程制图》复习
一、填空题
1．投影法分中心投影和
两大类。
2．在点的三面投影图中，aax反映点A到 V 面的距离，a’az 反映点A到 W 面的距离。 3．绘制机械图样时采用的比例，为 图样 机件要素的线性 尺寸与 实际 机件相应要素的线性之比。 4．正垂面上的圆在V面上的投影为直线 ，在H面上的投影形 状为 椭圆 。
34 – 15(2)
3.
30 – 4
4.
36 – 3
2．已知物体的主俯视图，正确的左视图是（ B ）。
3.已知圆柱被截取切后的主、俯视图，正确的左视图是（ C ）
4．已知主视图和俯视图，正确的左视图是（ C ）。
(A) (B) (C) (D)
5. 已知平面与V面的倾角为30°，正确的投影图为 2 。
（1） （2） （3）
6．图示断面的正确画法是（ C ）。
e
●
1
a(c)
y1
b
2●
d
f
4
●
a
c● 1 e
3●
g
y1
B●
ⅢD●
●A
F● ●

G●
2.
4.相贯线的特殊情况
五、组合体与轴测图
z
x
o
x
o
y
X
Z
O Y
3.
4
六、表达方法 1.补全剖视图中所缺轮廓线及剖面线.
(2) 将主视图改画成全剖视图，采用适当的剖切平面，并标注剖切位置。
5．正等轴测图的伸缩系数是 0.82 ，简化伸缩系数是 1 。
6.同一机件如采用不同的比例画出图样，则其图形大小___
不__同_（相同，不同），但图上所标注的尺寸数值是_一__样_的__

[VIP专享]电子制图第一章3


193015901415—.30—710.- -400- -7500k0m2 9315.)) 18640)7%502)43)8/.462%- “1” 070.-200k(6m.21); 6.-
2 5.196350 4.
3.
,2,,.,45112.. 3 3. -2. 1. (122.8. )(31.531-).13507-550km103.0c-100akbm16-20kkmm 9. (() () (81.9577)•.3. -2. 1. 6. 22050 5,,.,, :-1:Fe(A)uCr4T.i 2:M:n. F:e.P:A. l V:. ;:. : ) : . 3. --7-122.,,,,,,.,,,S1Y. 3 15.14.131.2.-161.160.49. 8. 7. 6. 5. 43..----2--.6 1.
三个投影面之间的交线称为：投影轴，三条交线的交点称为：投影原点。 3. 主视图反映物体的长度和高度，俯视图反映物体的长度和宽度，左视图反映物体的宽度和高度。
三作图题 1.
解： 2.
193015901415—.30—710.- -400- -7500k0m2 9315.)) 18640)7%502)43)8/.462%- “1” 070.-200k(6m.21); 6.-
3.
2 5.196350 4.
193015901415.3—0—710.- -40-0-7500k0m2 93.15)) 18640)7%502)4)38/.462 -% “”1070.-200(k6.m21); 6.-
3、
《电子工程制图》第二章
一．填空题 1. 三视图的投影规律可以概括为： 高平齐 宽相等和 长对正 2. 在三面投影体系中，三个投影面分别简称为：正面，水平面，侧面。用字母表示是：V,H,W,

《电子工程制图》课件第8章

第八章 电子产品图样及其管理知识
8－1 系统图和框图 8－2 电路图 8－3 印制板图 8－4 接线图 8－5 线扎图 8－6 逻辑图 8－7 流程图 8－8 设计文件的分类及编号方法 复习思考题
8－1 系统图和框图
根据GB/T6988.3的规定，系统图和框图是用符号或带注 释的框概略表示系统或分系统的基本组成、相互关系及其主 要特征的一种简图。其用途是概略了解系统或设备的总体情 况,为进一步编制详细的技术文件提供依据,也可供操作和维 修时参考。
图8－5 文字符号的注写位置
(3)电路的布置应使输入端在左、输出端在右。图形符 号在图上位置的配置，可根据产品的基本工作原理自左至右、 自上而下地排列成一列或数列，并保证图面整洁、紧凑，便 于看图，顺序合理，连线最短，交叉应最少。
(4)元器件的可动部分通常应表示在非激励或不工作的 状态或位置。
①继电器和接触器在非激励状态； ②断路器和隔离开关在断开位置； ③机械操作开关在非工作状态或位置； ④事故、备用、报警等开关应表示元器件用图形符号绘制、引线用虚线绘制
(5)印制板只有一面装有元器件和结构件时，一般只画 一个视图，且以装有元器件的一面为主视图。印制板两面均 装有元器件时，一般应画两个视图，以元器件和结构件较多 的一面为主视图，较少的一面为后视图；当一个视图能表达 清楚时，也可画一个视图，此时应将反面元器件和结构件用 虚线绘制；当反面元器件采用图形符号绘制时，引线用虚线 绘制，如图8－12所示。
图8－19 项目的表示
(2)端子一般采用图形符号和端子代号表示；当用简化 外形表示端子所在的项目时，可不画端子符号，仅用端子代 号表示，如图8－20所示。
图8－20 端子的表示
(3)接线图中的导线一般应绘以标记，其方法参照 GB/T4884《绝缘导线的标记》的规定，必要时也可用色标作 为其补充或代替导线的标记，但必须符合相应的规定。

《电子工程制图》课件第4章


画斜视图时，必须在斜视图的上方标出视图的名称“× 向”，在相应的视图附近用箭头指明投影方向，并注上同样 的字母，字母一律水平书写,如图4－4所示。
斜视图一般按投影关系配置，必要时也可配置在其它地 方，在不引起误解时，允许将图形旋转，这时需标注“×向 旋转”,如图4－4所示。
图4－4 斜视图
四、旋转视图 假想将机件的倾斜部分旋转到与某一选定的基本投影面 平行后，再向该投影面投影，所得的视图称为旋转视图。 通常是在机件的倾斜部分具有回转轴线时方可采用旋转 视图。旋转视图不必标注,如图4－5所示。
二、局部视图 将机件的某一部分向基本投影面投影所得的视图称为局 部视图。如图4－3所示机件，选用主、俯两个视图后，还有 左、右两边的凸台尚未表达清楚，但又没有必要将完整的左、 右视图画出来，而只画出左、右两边的凸台，从而使机件表 达更清晰、合理。 局部视图同基本视图一样，都是向基本投影面投影，所 不同的只是将机体的某一部分向基本投影面投影。
图4－8 旋转剖视(一)
图4－9 旋转剖视(二)
3)用几个平行的剖切平面剖切——阶梯剖（视） 用几个平行的剖切平面剖开机件的方法称为阶梯剖。 如图4－10(a)所示的机件，其内部结构形状的轴线不在 同一平面内，用一个剖切平面就不能全部地表示出其内部形 状。这时可采用两个互相平行的剖切平面剖开机件，在主视 图上画出剖切后组合在一起的剖视图，即阶梯剖视图,如图4 －10(b)所示。
图4－11 阶梯剖视错误画法
图4－12 允许出现不完整要素的阶梯剖视特例
4)用组合的剖切平面剖切——复合剖（视） 除旋转、阶梯剖以外，用组合的剖切平面剖开机件的方 法称为复合剖。 当机件上的内部结构不能用任何一种方法单独剖开时， 即可用复合剖。复合剖的形式较多，通常以旋转剖为基础， 再配以其它的剖切方式,如图4－13、图4－14所示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第4章基本体的投影及表面交线
图4-5 圆柱体表面上的点
第4章基本体的投影及表面交线
由于圆柱体为竖立放置，因此轴线垂直于水平面，点M、 N的水平投影可随着圆柱面的积聚性而直接按点的投影规律 在圆周上求得，再由此求得侧面投影。M点位于前半个圆柱 面上，其侧面投影是可见的；N点位于右半个圆柱面，其侧 面投影为不可见，用(n″)表示；P点位于上顶圆面，可直接 按点的投影规律求得正面投影p′，侧面投影p″。
第4章基本体的投影及表面交线
2. 四棱锥 如图4-3(a)所示，正四棱锥由一底面和四个棱面所组成。 将正四棱锥置于三投影面体系中，使底面平行于水平面，在 水平面投影上反映实形，在正面投影和侧面投影中分别使左 右棱面和前后棱面积聚为两条直线，则四棱锥的正面投影和 侧面投影均为类似的等腰三角形，四个棱面在水平投影上为 四个相同的等腰三角形。 作图时，可先画出底面四边形的三个投影，再画出锥顶 的三个投影，然后连接各棱线的同面投影，即可得到棱锥三 面投影。图4-3(b)为四棱锥的三个基本视图。
第4章基本体的投影及表面交线
2．圆锥体 如图4-6(a)所示，圆锥体由底圆和圆锥面所围成，圆锥 面可看成是由一条母线绕与它相交的轴线旋转而成的。
第4章基本体的投影及表面交线
1) 投影与视图的形成 将圆锥体的轴线作为铅垂线(也可作为正垂线或侧垂线)置于 三投影面体系中，使得圆锥体底面为水平面，此锥体 在正面和侧面投影面上的投影都是等腰三角形，但它们表示 的圆锥面方位不同。在正面投影上，反映前半个圆锥面，其 SA、SB为最左、最右两条素线，是可见与不可见的分界线， 其投影为s′a′、s′b′；在侧面投影上，反映了左半个圆锥面， 其SC、SD为最前、最后两条素线，是可见与不可见的分界 线，其投影为s″c″、s″d″。
1. 圆柱体 如图4-4(a)所示，圆柱体由上、下底平面(圆形)和圆柱 面组成。其中，圆柱面可看成由一母线绕平行于母线的回转 轴旋转而成。
第4章基本体的投影及表面交线
1) 投影与视图的形成 将圆柱体的轴线作为垂线置于三投影面体系中，使得圆柱面 的上、下两圆平面作为水平面，则在水平投影中，圆柱面积聚为 一个圆，并与上、下两圆平面的投影重合。在正面投影与侧面投 影中，上、下两圆都积聚为一条直线，圆柱面投影都为一矩形， 但要注意，在正面投影中矩形线框反映的是前半个圆柱面，它和 后半个圆柱面的投影重合。正面投影中矩形的左、右两直线为圆 柱面的最左、最右的两条素线AA1、CC1的投影，即(a′a1′、c′c1′)， 它们是正面投影中可见与不可见的分界线；在侧投影中，矩形线 框反映的是左半个圆柱面，它和右半个圆柱面的投影重合，矩形 中左、右两直线为圆柱面的最前、最后的两条素线的投影，即 BB1、DD1(投影为b″b1″、d″d1″)，它们是侧面投影中可见与不可见 的分界线。
按照立体表面的性质不同，基本体分为两类：一类表面 由平面围成，称为平面立体；另一类表面由曲面围成，称为 曲面立体。在曲面立体中，表面为回转面构成的立体称为回 转体，它是最常见的曲面体。
第4章基本体的投影及表面交线
手柄
圆柱
圆台
带切口的圆球
图4-1 手柄的组成
第4章基本体的投影及表面交线
4.1 基本体的投影
第4章基本体的投影及表面交线
图4-3 四棱锥的投影和视图
第4章基本体的投影及表面交线
4.1.2 曲面立体的投影 工程中常见的曲面立体是一些基本回转体，如圆柱、圆
锥、圆球和圆环等，它们都是由回转体或回转平面与平面围 成的立体。回转面由一动线绕轴线回转而形成。动线又称为 母线，在回转面上任一位置的母线称为素线，母线上任一点 的旋转轨迹是一个圆，称为纬圆。
4.1.1 平面立体的投影 平面立体的表面由若干个棱面所构成，而平面可看作由
一些直线和棱线所构成，按照点、线、面的投影规律将这些 线、面画出来，即可画出平面立体的图形。工程上常见的平 面立体有两种：棱柱和棱锥。下面我们介绍六棱柱和四棱锥 的三个基本视图的形成和画法。
第4章基本体的投影及表面交线
1. 六棱柱 如图4-2(a)所示，六棱柱由上、下正六边形和六个棱面 (矩形)构成。将它置于三投影面体系中，使上、下两平面为 水平面，前后两棱面为正平面，上、下两个正六边形积聚为 一直线，前、后两棱面反映实形并重合，则在水平投影上， 上、下两正六边形反映实形并重合，六个棱面积聚为六条直 线，重叠于六边形的六条边上。同理，侧面投影也具有积聚 性，但不具有实形性。六棱柱的三个基本视图见图4-2(b)。
第4章基本体的投影及表面交线
第4章 基本体的投影及表面交线
4.1 基本体的投影 4.2 基本体的表面交线 4.3 用AutoCAD进行文字标注 复习思考题
第4章基本体的投影及表面交线
机械设备上的许多零件都可以看成是由若干个基本几何 体(简称基本体)组合而成的，有的比较简单，有的比较复杂。 但不论它们多么复杂，都是按一定的组合方式构成的。图41所示的手柄可看成是由圆球、圆柱和圆台组合而成的。
第4章基本体的投影及表面交线
图4-2 六棱柱的投影和视图
第4章基本体的投影及表面交线
如果在棱柱表面上找点，则可根据在平面求点的投影方 法来求点的三面投影。例如在图4-2中，K点位于六棱柱的左 前侧棱面上，由于该棱面为铅垂面，其平面图积聚为一直线， 因此K的水平投影落在该直线上，再由k、k′ 可求k″。由于此 棱面在左侧立面可见，因此其k″ 可见(不可见时k″ 加括号表 示)。
第4章基本体的投影及表面交线
对于一个圆柱体，只要将它的位置放正，就可得出它的 投影规律，即在其轴线垂直的投影面上的投影为圆，在其余 两个投影面上的投影均为矩形。
圆柱体的三个基本视图如图4-4(b)所示。
第4章基本体的投影及表面交线
图4-4 圆柱体的投影和视图
第4章基本体的投影及表面交线
2) 圆柱体表面的点 圆柱体表面上的点，无论是在圆柱面上还是在上、下底 面，均可按照点的投影规律及面上取点的方法求得该点的三 面投影。 如图4-5所示，圆柱面有三点M、N、P，其中M、N的正 面投影已知，P点的水平投影已知，求作它们的另两面投影。
