采气井口结构示意图

井身结构及完井方法1井身结构所谓井身结构，就是在已钻成的裸眼井内下入直径不同、长度不等的几层套管，然后注入水泥浆封固环形空间间隙，最终形成由轴心线重合的一组套管和水泥环的组合。

如图1所示。

图1井身结构示意图1—导管；2—表层套管；3—技术套管；4—油层套管；5—水泥环1.1导管井身结构中靠近裸眼井壁的第一层套管称为导管。

导管的作用是：钻井开始时保护井口附近的地表层不被冲垮，建立起泥浆循环，引导钻具的钻进，保证井眼钻凿的垂直等，对于不同的油田或地层，导管的下入要求也不同。

钻井时是否需要下入导管，要依据地表层的坚硬程度与结构状况来确定。

下入导管的深度一般取决于地表层的深度。

通常导管下入的深度为2～40m。

下导管的方法较简单，是把导管对准井位的中心铅垂直方向下入，导管与井壁中间填满石子，然后用水泥浆封固牢。

1.2表层套管井身结构中的第二层套管叫做表层套管。

表层套管的下入深度一般为300～400m，其管外用水泥浆封固牢，水泥上返至地面。

表层套管的作用是加固上部疏松岩层的井壁，供井口安装封井器用。

1.3技术套管在表层套管里面下入的一层套管(即表层套管和油层套管之间)叫做技术套管。

下入技术套管的目的主要是为了处理钻进过程中遇到的复杂情况，如隔绝上部高压油(气、水)层、漏失层或坍塌层，以保证钻进的顺利进行。

下入技术套管的层次应依据钻遇地层的复杂程度以及钻井队的技术水平来决定。

一般为了加速钻进和节省费用，钻进过程中可以通过采取调整泥浆性能的办法控制复杂层的喷、坍塌和卡钻等，尽可能不下或少下技术套管。

下入技术套管的层次、深度以及水泥上返高度，以能够封住复杂地层为基本原则。

技术套管的技术规范应根据油层套管的规范来确定。

1.4油层套管油井内最后下入的一层套管称为油层套管，也称为完井套管，简称套管，油层套管的作用是封隔住油、气、水层，建立一条封固严密的永久性通道，保证石油井能够进行长时期的生产。

油层套管下入深度必须满足封固住所有油、气、水层。

采气树结构

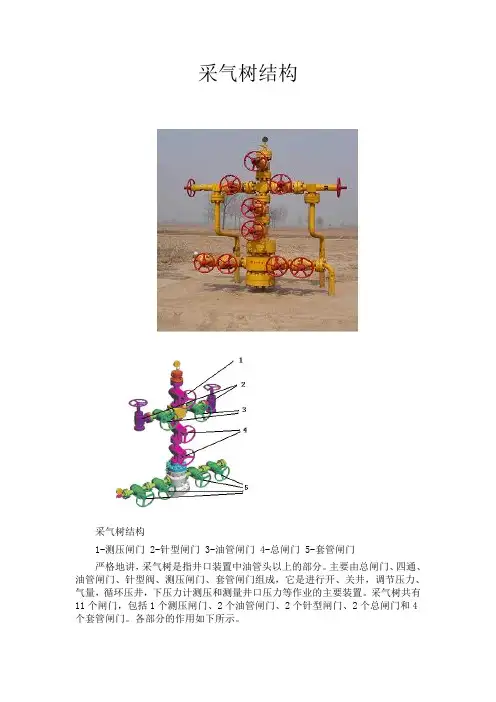

采气树结构
1-测压闸门 2-针型闸门 3-油管闸门 4-总闸门 5-套管闸门
严格地讲，采气树是指井口装置中油管头以上的部分。

主要由总闸门、四通、油管闸门、针型阀、测压闸门、套管闸门组成，它是进行开、关井，调节压力、气量，循环压井，下压力计测压和测量井口压力等作业的主要装置。

采气树共有11个闸门，包括1个测压闸门、2个油管闸门、2个针型闸门、2个总闸门和4个套管闸门。

各部分的作用如下所示。

套管阀门：测套压、套管采气、气举；
小四通：采气、放喷或压井；
测压阀门：不停产进行下压力计测压、取样，接油压表测油压；油管闸门：开关井（油管采气）；
针型阀（针阀）：调节气井压力和产量；
总闸门：一般2个，处于开启状态。

中石化西南油气分公司xx采气厂采气井口装置维修技术方案Xxxx采气大队xxxxxxxx公司目录一、方案设计说明1、方案设计目的2、产品状态3、方案设计和产品执行标准二、采气井口装置维修主要内容1、采气井口装置的安全性检查2、技术性能检查3、产品配置检查4、产品外观检查5、产品标志检查三、方案设计1、维修准备2、维修人员要求3、产品维修程序1、采气井口装置鉴别2、采气井口整机结构示意图3、采气井口装置零件明细清单4、井口装置的维修5、维护记录归档四、质量保证一、方案设计说明1、方案设计目的为对采气井口装置进行维护维修，使产品经维护后达到能够正常使用，xxxxxxxx公司协同xxxx采气大队编制了本方案。

2、产品状态维修采气井口装置主要有以下状态：2.1回收产品：产品经现场使用后的回收库存，存在零件锈蚀、零件差缺现象；2.2、库存产品：产品未经使用，但因存储时间过长，存在零件锈蚀、零件差缺现象。

3、方案设计和产品执行标准3.1、API 6A 《井口装置和采油树规范》3.2、GB/T 22513-2008《石油天然气工业钻井和采油设备井口井口装置和采油树》3.3 、用户提出的技术要求二、采气井口装置维修主要内容1、采气井口装置的安全性检查根据API 6A 、GB/T 22513标准和生产实际要求，检查整个井口装置上的各连接部位、各阀门是否存在漏气、缺省、损坏、松动等不符合规范的地方和是否存在安全环保隐患。

2、技术性能检查2.1对井口装置上的各阀门进行全行程开关操作检查，开关是否灵活可靠。

2.2 对产品进行静水压试验，检查各密封处是否有渗漏现象，是否满足产品技术要求。

3、产品配置检查根据产品技术要求，检查产品零部件是否齐全，是否有零部件差缺。

4、产品外观检查检查产品外观质量、锈蚀情况，确定是否对零部件进行更换。

5、产品标志检查检查产品标志、标记、铭牌是否清晰、正确。

三、产品维修方案设计1、维修准备维修现场应有行车、搬运器具、维修工装、各类工具、试验设备等。

采气树结构
采气树结构
1-测压闸门 2-针型闸门 3-油管闸门 4-总闸门 5-套管闸门
严格地讲,采气树就是指井口装置中油管头以上的部分。

主要由总闸门、四通、油管闸门、针型阀、测压闸门、套管闸门组成,它就是进行开、关井,调节压力、气量,循环压井,下压力计测压与测量井口压力等作业的主要装置。

采气树共有11个闸门,包括1个测压闸门、2个油管闸门、2个针型闸门、2个总闸门与4个套管闸门。

各部分的作用如下所示。

套管阀门:测套压、套管采气、气举;
小四通:采气、放喷或压井;
测压阀门:不停产进行下压力计测压、取样,接油压表测油压; 油管闸门:开关井(油管采气);
针型阀(针阀):调节气井压力与产量;
总闸门:一般2个,处于开启状态。
