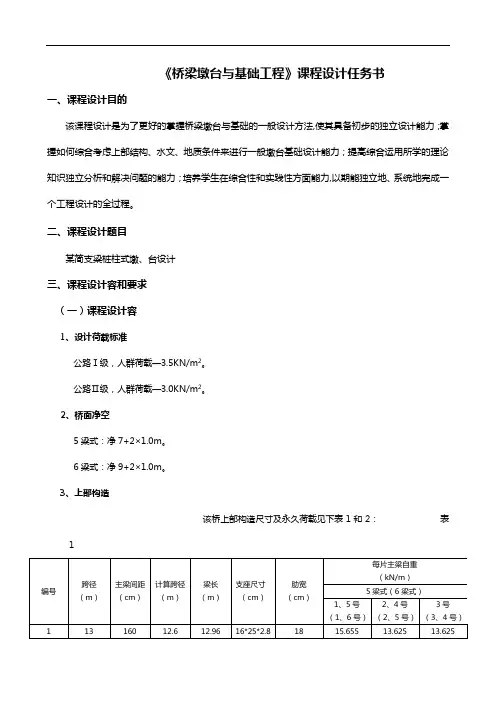

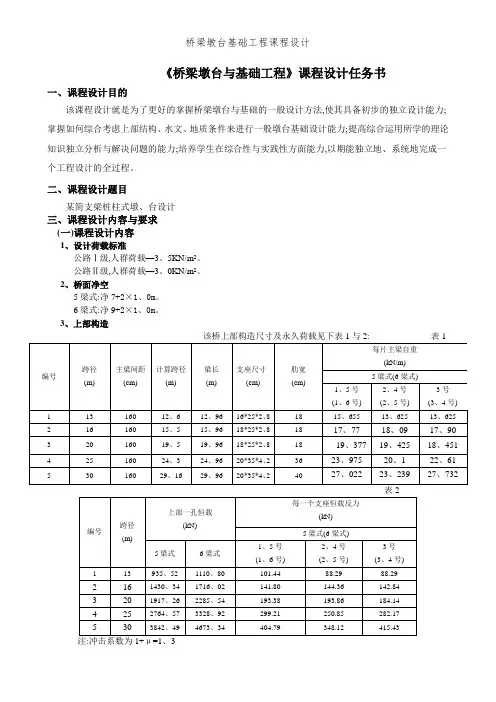

《桥梁墩台与基础工程》课程设计任务书
一、课程设计目的
该课程设计是为了更好的掌握桥梁墩台与基础的一般设计方法,使其具备初步的独立设计能力；掌握如何综合考虑上部结构、水文、地质条件来进行一般墩台基础设计能力；提高综合运用所学的理论知识独立分析和解决问题的能力；培养学生在综合性和实践性方面能力,以期能独立地、系统地完成一个工程设计的全过程。
二、课程设计题目
某简支梁桩柱式墩、台设计
三、课程设计内容和要求
（一）课程设计内容
1、设计荷载标准
公路Ⅰ级，人群荷载—3.5KN/m2。
公路Ⅱ级，人群荷载—3.0KN/m2。
2、桥面净空
5梁式：净7+2×1.0m。
6梁式：净9+2×1.0m。
3、上部构造
注：冲击系数为1+μ=1.3
4、水文地质资料（a）
（1）地质资料表3
土层
天然容重
（kN /m3）
桩侧摩阻力
(kPa)
液性指数孔隙比
中砂20.5 60
粘性土19.5 65 0.4 0.8 中砂厚度如下：表4
中砂厚度（m）(1) (2) (3) (4) (5) (6) 3.0 4.0 4.5 5.0 5.5 6.0
（2）水文资料
墩帽盖梁顶标高：246m，常水位：242.5m，河床标高：240.5m，一般冲刷线：238.5m，局部冲刷线：235.2m。
水文地质资料（b）
（1）地质资料
标高20.00以上桩侧土为软塑亚粘土，各物理性质指标为：容重γ =18.5kN/m3，土粒比重Gs=2.70，天然含水量w=21%，液限w L=22.7%，塑限w p=16.3%；标高20.00以下桩侧及桩底均为硬塑性亚粘土，其物理性质指标为：容重γ =19.5kN/m3，土粒比重Gs=2.70，天然含水量w=17.8%，液限w L=22.7%，塑限w p=16.3%。
（2）水文资料
墩帽盖梁顶标高：127m，常水位：125m，河床标高：122.00m，一般冲刷线：120.00m，局部冲刷线：118.00m。
5、主要材料
（1）盖梁和墩身均采用C30混凝土；
（2）承台与桩基采用C25混凝土；
（3）主筋采用335
HRB级钢筋；
箍筋采用235
R级钢筋。
（二）课程设计成果要求
（1）设计成果完整，计算数据准确，图表规范。
（2）墩台基础结构构造图，图纸一律用铅笔绘制，幅面采用3号图纸（A3）
（3）计算书一律采用A4纸用碳素笔书写。
四、课程设计时间安排
1、盖梁及桩柱尺寸拟定；（用时0.5天）
2、盖梁内力计算；（用时1.5天）
3、墩柱内力计算；（用时1天）
4、桩的内力计算；（用时1天）
5、绘制墩柱与桩的构造图（用A3纸画）；（用时0.5天）
6、答辩及资料整理。（用时0.5天）
五、参考文献
1、公路桥涵地基与基础设计规范；
2、墩台设计手册；
3、桥梁墩台与基础工程；
4、桥梁工程。
《桥梁墩台与基础工程》课程设计指导书
第一部分盖梁及桩柱尺寸拟定
盖梁是柱式桥墩的墩帽，一般用20-30号的钢筋混凝土就地浇筑，也有用预制安装或预应力混凝土的。盖梁的横截面形状一般为矩形或者T形。盖梁宽度B根据上部构造形式、支座间距和尺寸确定。盖梁高度H一般为梁宽的0.8-1.2倍。盖梁的长度应大于上部构造两边梁间的距离，并应满足上部构造安装时的要求。设置橡胶支座的的桥墩应预留更换支座所需的位置，即支座垫石的高度以端横隔板底与墩顶面之间的距离以能安置千斤顶来确定，盖梁悬臂高度h不小于30cm.各截面尺寸与配筋需通过计算确定。
墩柱一般用直径0.6-1.5m的圆柱或方形、六角形柱。墩柱配筋由计算确定。有关构造的具体要求参照《公路钢筋混凝土、预应力钢筋混凝土桥涵设计规范》采用。
为使墩柱与盖梁或承台有较好的整体性，桩柱顶一般应嵌入盖梁或承台15-20cm。当墩身桩的高度大于1.5倍桩距时，通常就在桩柱之间布置横系梁。横系梁的高度可取为桩径的0.8-1.0倍，宽度可为桩径的0.6-1.0倍。横系梁一般不直接承受外力，可不作内力计算，按横截面的0.10%配置构造钢筋即可。
墩柱的间距应保证盖梁的正负弯矩绝对值相等为最经济。
第二部分盖梁内力计算与配筋
（一）盖梁的内力计算
EI）之比大于5时，可将盖梁简化成简支梁或连续梁计算。
当盖梁与墩柱的线刚度（L
盖梁自重及产生的弯矩、剪力计算表
截面编号 自重（kN ） 弯矩（kN ·m ）
剪 力（kN ） Q 左 Q 右 1-1 2-2
2、活载内力计算（找横桥向最不利位置用车辆荷载，顺桥向用车道荷载）
（1）活载横向分布系数计算
对称布置用杠杆法，非对称布置用偏心压力法。
横桥向： a 对称单列 b 对称双列 c 非对称单列 d 非对称双列 顺桥向： a 双孔布载 b 单孔布载 人群荷载： a 双孔布载 b 单孔布载
单列汽车对称布置：
.4375.0160
707021;2813.016090
21,034251=+⨯=
=⨯====K K K K K
5#
4#
3#
2#
1#
160160
90
p/2
p/2160
汽车—20级
160
90
多列汽车同理
横桥向非对称布置车列（举例）
由η1=1/n+ea i ²/（∑a ²） 已知n=5，e=2.65，∑a ²=2×（2.6²+5.2²）67.6 则η1=1/5+2.65×5.2/67.6=0.404 η2=1/5+2.65×2.6/67.6=0.302
