下载文档原格式
一、零件的工艺性分析1.工件的冲压工艺性分析如图1所示，该工件形状简单对称，为轴对称拉深件，在圆周方向上的变形是均匀的，属普通冲压件。
模具加工也比较容易。
试制定该工件的冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
图1 圆筒拉深件图2 拉深件的三维图2.工件材料化学成分和机械性能分析（1）材料分析工件的材料为08钢，属于优质碳素结构钢，优质沸腾钢，强度、硬度低，冷变形塑性很好，可深冲压加工，焊接性好。
成分偏析倾向大，时效敏感性大，故冷加工时应采用消除应力热处理或水韧处理，防止冷加工断裂。
08钢的主要机械性能如下：σ（兆帕） 280-390抗拉强度bσ（兆帕） 180屈服强度s抗剪强度（兆帕） 220-310延伸率δ 32%（2）结构分析工件为一窄凸缘筒形件，结构简单，圆角半径为r=7，厚度为t=0.5mm，满足筒形拉深件底部圆角半径大于一倍料厚的要求，因此，零件具有良好的结构工艺性。
（3）精度分析工件上尺寸均为未注公差尺寸，普通拉深即可达到零件的精度要求。
经上述分析，产品的材料性能符合冷冲压加工要求。
在零件工艺性分析的基础上制定其工艺路线如下：零件的生产包括落料、拉深（需计算确定拉深次数）、修边（采用机械加工）等工序，为了提高生产效率，可以考虑工序的复合，经比较决定采用落料与第一次拉深复合。
二、工件的拉深工艺分析及计算1.毛坯尺寸计算（1）计算原则相似原则：拉深前坯料的形状与拉深件断面形状相似；等面积原则：拉深前坯料面积与拉深件面积相等。
（2）计算方法由以上原则可知，旋转体拉深件采用圆形毛坯，其直径按面积相等的原则计算。
计算坯料尺寸时，先将拉深件划分为若干便于计算的简单几何体，分别求出其面积后相加，得拉深件总面积A。
图3 拉深件的坯料计算如图3所示，筒形件坯料尺寸，将圆筒件分成三个部分，每个部分面积分别为：（3）确定零件修边余量由于板料的各向异性和模具间隙不均等因素的影响，拉深后零件的边缘不整齐，甚至出现耳子，需在拉伸后进行修边。
毕业设计论文题目：箱体拉伸模的设计系别：XXX系学科专业：模具设计与制造学生：XX学号：XX指导教师（签名）：XXXXXXXX 年X 月指导教师评语：指导教师（签名）：年月日评阅教师评语：评阅教师（签名）：年月日前言大学生活已近尾声，我认真学习了专业知识，为检阅我所学的专业知识，学校于5月初布置了这次毕业设计，而这也是一次给我们积累经验和展示自己的机会。
在设计期间，我查阅了大量的模具设计相关书籍，认真进行了计算和设计，终于顺利完成了这次设计任务。
在此期间，我得到了指导教师和广大同学的悉心指导和热情帮助在此我对他们表示衷心的感谢！虽然在设计是查阅了相关书籍，但是由于理论水平和实践经验有限，所以设计中难免有不当或错误之处，恳请老师同学多多批评指正！XXX20XX年XX月目录一任务书及产品图二确定工艺方案三落料拉深模一）拉深二）拉深件毛坯展开尺寸与形状1、毛坯直径2、拉深件拉深次数的计算3、工作部分尺寸和形状1）凹模圆角半径2）拉伸件冲裁力，拉深力，压边力的计算3）工作部分尺寸4、定位零件5、导向零件6、压力机的选用：J21—40四整形落料模一）工作部分尺寸计算1）凹模圆角半径2）落料部分工作尺寸五参考文献一、设计任务书及产品图确定如图所示零件的工艺方案。
该零件材料为08钢，中批量生产。
二、确定箱体拉伸模的加工工艺：箱体冲压加工工艺为：拉伸，整形切边。
工艺难点集中在拉伸工序上。
从箱体的工艺编排上看，拉伸后设置整形工序。
三、落料拉深模一）拉深拉深是以平板毛坯（或拉深半成品）通过模具制成圆筒形或其他断面形状空心件的冲压工艺方法。
拉深件毛坯展开尺寸与形状1、毛坯直径：D=1.13)33.0(72.1)43.0(42r H r r H B B +--+=1.13)1033.040(1072.1)1043.040(10041002⨯+⨯-⨯-⨯+ =1.13×154 =174㎜2、拉深件拉深次数的计算在设计模具以前，首先要确定拉伸件的拉伸次数。
课程设计带凸缘筒形件首次拉深的拉深模设计一、工艺分析1，冲压工艺方案的设定：考虑到零件的生产批量，经过分析得采用反拉深复合膜生产。
2，先剪切条料→落料→第一次拉深→……第四次拉深→修边。
二、工艺参数的计算 。
如上右图所示的拉深件。
（1） 查表4-6选取修边余量Δd 由d 凸d=7529=2.6 、 d 凸=75mm 得出Δd=2.2实际d 凸=75+2×2.2＝79.4≈79 （2），初算毛坯直径。
根据公式（4-9a ）得出：D ＝√d 12+4d 2h +2πr (d 1+d 2)+4πr 2+d 42−d 32，将d 1=20 d 2=29 d 3=38d 4=79 h=40 r=4 代入上式得出D=√202+4×29×40+2×3.14×4(20+29)+4×3.14×42+792−382 =√6472+4797≈106,其中6472为工件不包含凸缘部分的表面积，即零件实际需要拉深部分的面积。
（3），判断能否一次拉出。
由h d =4929=1.69 、d 凸d=7929=2.72 、 t D ×100=1106x100=0.94查表4-14得出h1d 1＝0.17﹣0.21、而零件实际需要的为1.69、因此不能一次拉深完成。
（4），计算拉深次数及各工序的拉深直径。
，因此需要用试凑法计算利用表4-14来进行计算，但由于有两个未知数m和d td1拉深直径。
下面用逼近法来确定第一的拉深直径。
的值为由于实际拉深系数应该比极限拉伸系数稍大，才符合要求，所以上表中d td11.5、1.6、1.7的不合适。
因为当d t的值取1.4的时候，实际拉深系数与极限拉深系数接近。
故初定第一次d1拉深直径d1=56.因以后各次拉深，按表4-8选取。
故查表4-8选取以后各次的拉深系数为当m2=0.77时d2=d1×m2=56×0.77=43mm当m2=0.79时d3=d2×m3=43×0.79=34mm当m3=0.81时d4=d3×m4=34×0.81=27mm＜29mm因此以上各次拉程度分配不合理，需要进行如下调整。

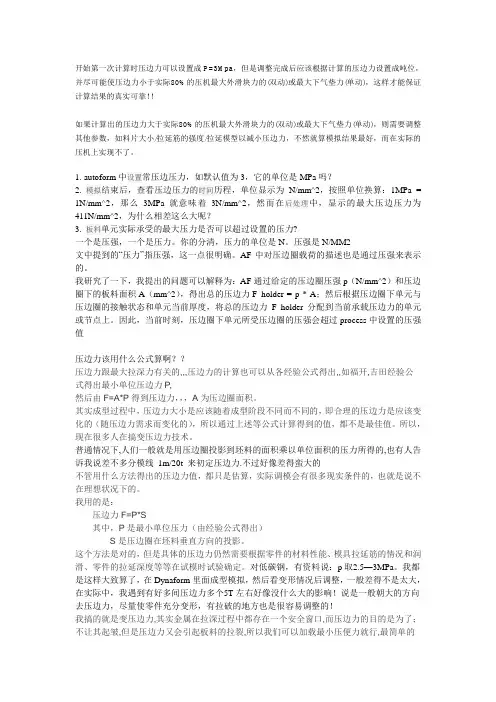

开始第一次计算时压边力可以设置成P=3Mpa，但是调整完成后应该根据计算的压边力设置成吨位，并尽可能使压边力小于实际80%的压机最大外滑块力的(双动)或最大下气垫力(单动)，这样才能保证计算结果的真实可靠！！如果计算出的压边力大于实际80%的压机最大外滑块力的(双动)或最大下气垫力(单动)，则需要调整其他参数，如料片大小/拉延筋的强度/拉延模型以减小压边力，不然就算模拟结果最好，而在实际的压机上实现不了。
1.autoform中设置常压边压力，如默认值为3，它的单位是MPa吗？2. 模拟结束后，查看压边压力的时间历程，单位显示为N/mm^2，按照单位换算：1MPa = 1N/mm^2，那么3MPa就意味着3N/mm^2，然而在后处理中，显示的最大压边压力为411N/mm^2，为什么相差这么大呢？3. 板料单元实际承受的最大压力是否可以超过设置的压力?一个是压强，一个是压力。
你的分清，压力的单位是N。
压强是N/MM2文中提到的“压力”指压强，这一点很明确。
AF中对压边圈载荷的描述也是通过压强来表示的。
我研究了一下，我提出的问题可以解释为：AF通过给定的压边圈压强p（N/mm^2）和压边圈下的板料面积A（mm^2），得出总的压边力F_holder = p * A；然后根据压边圈下单元与压边圈的接触状态和单元当前厚度，将总的压边力F_holder分配到当前承载压边力的单元或节点上。
因此，当前时刻，压边圈下单元所受压边圈的压强会超过process中设置的压强值压边力该用什么公式算啊？？压边力跟最大拉深力有关的,,,压边力的计算也可以从各经验公式得出,,如福开,吉田经验公式得出最小单位压边力P,然后由F=A*P得到压边力，，，A为压边圈面积。
其实成型过程中，压边力大小是应该随着成型阶段不同而不同的，即合理的压边力是应该变化的（随压边力需求而变化的），所以通过上述等公式计算得到的值，都不是最佳值。
所以，现在很多人在搞变压边力技术。
模具设计课程设计————球型凸缘件拉深模设计哈哈小学出版社院系：专业：班级：姓名：指导老师：目录一、零件冲压加工工艺性分析--------------------------------------31、毛坯尺寸计算-------------------------------------------------------------------------32、判断是否可一次拉深成形-------------------------------------------------------- 33、确定是否使用压边圈--------------------------------------------------------------- 44、凹凸模圆角半径的计算------------------------------------------------------------45、确定工序内容及工序顺序---------------------------------------------------------4二、确定排样图和裁板方案------------------------------------------41、板料选择--------------------------------------------------------------------------------42、排样设计--------------------------------------------------------------------------------4三、主要工艺参数的计算1、工艺力计算----------------------------------------------------------------------------62、压力机的选择-------------------------------------------------------------------------6四、模具设计1、模具结构形状设计------------------------------------------------------------------72、模具工作尺寸与公差计算--------------------------------------------------------7五、工作零件结构尺寸和公差的确定1、落料凹模板----------------------------------------------------------------------------82、拉深凸模--------------------------------------------------------------------------------93、凹凸模-----------------------------------------------------------------------------------9六、其他零件结构尺寸1、模架的选择----------------------------------------------------------------------------92、凹凸模固定板的选择--------------------------------------------------------------103、磨柄的选择---------------------------------------------------------------------------104、卸料装置-------------------------------------------------------------------------------105、推荐装置的选择------------------------------------------------------------------1 16、销、钉的选择---------------------------------------------------------------------117、模具闭合高度的校核------------------------------------------------------------11七、参考目录------------------------------------11零件图：材料：A3钢厚度：t=1mm一、零件冲压加工工艺性分析材料：该冲裁件的材料A3钢是低碳钢，拉深工艺性较好。

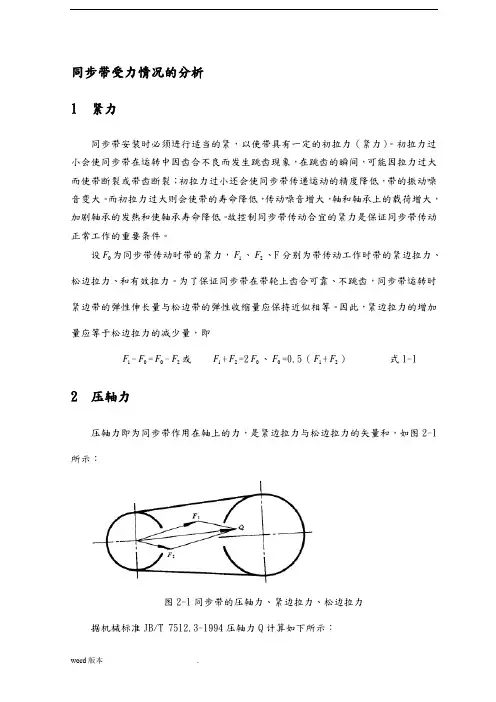

同步带受力情况的分析 1 紧力同步带安装时必须进行适当的紧，以使带具有一定的初拉力（紧力）。
初拉力过小会使同步带在运转中因齿合不良而发生跳齿现象，在跳齿的瞬间，可能因拉力过大而使带断裂或带齿断裂；初拉力过小还会使同步带传递运动的精度降低，带的振动噪音变大。
而初拉力过大则会使带的寿命降低，传动噪音增大，轴和轴承上的载荷增大，加剧轴承的发热和使轴承寿命降低。
故控制同步带传动合宜的紧力是保证同步带传动正常工作的重要条件。
设0F 为同步带传动时带的紧力，1F 、2F 、F 分别为带传动工作时带的紧边拉力、松边拉力、和有效拉力。
为了保证同步带在带轮上齿合可靠、不跳齿，同步带运转时紧边带的弹性伸长量与松边带的弹性收缩量应保持近似相等。
因此，紧边拉力的增加量应等于松边拉力的减少量，即1F -0F =0F -2F 或 1F +2F =20F 、0F =0.5（1F +2F ） 式1-12 压轴力压轴力即为同步带作用在轴上的力，是紧边拉力与松边拉力的矢量和，如图2-1所示：图2-1同步带的压轴力、紧边拉力、松边拉力据机械标准JB/T 7512.3-1994压轴力Q 计算如下所示：Q=12()F K F F + N 式2-1 当工况系数A K ≥1.3时：Q=0.7712()F K F F + N 式2-2 式中： F K ――矢量相加修正系数，如图2-2：图2-2 矢量相加修正系数 上图中1α为小带轮包角，21118057.3d d aα-≈︒-⨯︒。
A K 为工况系数，对于医疗机械，其值如图2-3所示：图2-3 医疗机械的工况系数对于医疗机械，取A K =1.2，所以有压轴力Q=12()F K F F + N ，其中F K 值大于0.5。
另外由式1-1有紧力0F =0.5（1F +2F ）。
由此可看出压轴力大于紧力，故设计时只需计算传动中所受的压轴力，Q=12()F K F F + N 。
而带的紧边力与松边力分别由下面公式所得：11250/d F P V = N 式2-32250/d F P V = N 式2-4式中： V 为带速，/m s ；d P 为设计功率，d A P K P =，KW ；A K 为工况系数，P 为需传递的名义功率（KW ）。
很多人不知道ECT边压怎么来的：下面我们以51ECT B/C为例：51ECT B/C 的意思是每1平方英寸的纸板要能承受51磅的压力。
而下表要求的边压强度为牛顿/米。
所以要换算：1、把51磅变为牛顿51 / 2.2046=23.13345公斤23.13345x9.8=226.7078牛顿51磅=226.7078牛顿2、已知每英寸的力，要求每米的力，所以再要把英寸变成米：226.7078 / 25.4=8.925504 牛顿/毫米8.925504 x 1000=8925.504 牛顿/ 米这样就得出了表里的得数：51 ECT B/C89251700测试的计算方法：工厂测试设备是显示公斤数的，边压测试是用25.4mm x 100mm的纸板。
所以用边压的结果乘9.8就能得出牛顿。
因为压的纸板长度是100mm,所以再乘10就得出米。
所以可以很简单办法的算出牛顿 / 米的结果：用25.4mm x 100mm的纸板测出结果，再用测试出来的公斤数 X 98= 实际纸箱的N/M数字。
（爆裂强度的算法也一样）下面是一些常用的纸箱的ECT对应值MATERIAL材料ECT VALUE(N/M)边压BURSTING STRENGTH 破裂强度(KPA)32 ECT B/C56001350 44 ECT B/C77001700 48 ECT B/C84001700 51 ECT B/C89251700 61 ECT B/C106752290 44 ECT A77001600 32 ECT B56001530 32 ECT C56001530 44 ECT C77001530 32 ECT E56001352常用抢救药物的计算方法和剂量表血管活性药物是临床科室最常用的药物之一。
这些药物是否应用得当，直接影响到病人治疗效果以及病情的转归。
一般静脉点滴法难以保证用药量的准确、恒定。
用药量不够达不到治疗目的，用药剂量过大而造成严重后果，不能使治疗量化，无法准确判定病人对于心血管活性药物的反应如何，不能得到满意的治疗效果。
《冲压工艺及模具设计》实验指导书广东工业大学材料与能源学院2013年3月目录实验一BHB—80A型板料试验机的结构原理与操作 (3)实验二冲杯实验 (10)实验三扩孔实验 (13)实验四冲模拆装与测绘 (15)实验一冲模拆装与测绘一、实验目的:1.了解冲压模具的结构特点、工作原理及拆装工艺过程；2. 了解冲压模具上各主要零件的作用、相互间的装配关系以及加工要求.二、实验内容：1.实验者自行拆装一幅冲压模具，测绘该模具简图;2通过所拆装的冲压模具,归纳冲压模具组成和结构特点,分析冲压成形零件在该付模具中的定位、卸料等加工方法三、实验工具:典型冲压模具一幅、钳工台、游标卡尺、扳手、铜棒等常用工具。
四、实验要求：学生在老师的指导下分组协同完成实验任务。
五、实验步骤:1。
在教师指导下，了解冲模类型和总体结构。
2.拆卸冲模,详细了解冲模每个零件的名称、结构和作用.3。
重新装配冲模，进一步熟悉冲模的结构、工作原理及装配过程。
4.按比例绘出你所拆装的冲模的结构草图。
六、考核形式：根据实验过程操作及编写的实验报告评定成绩.七、实验报告要求:1. 简要说明冲压模具的拆装过程；2. 简述模具的工作原理及各主要零件的作用;3。
用计算机绘制模具装配图，并注明各零件的名称。
实验二BHB-80A型板料试验机的结构原理与操作一，实验目的：了解实验机的基本构造原理，掌握对它的基本操作。
二，试验设备:BHB—80A型板料试验机三，试验机的功能试验机是国产的板料试验机。
其功能齐全，能进行液压胀形，刚性模胀形，冲杯（拉深），扩孔(KWI），杯突（IE），锥杯（CCV）等实验,还可以做双向拉深应力－应变曲线，成形极限图（FLD)及液压胀形应变分布等实验。
配合其他试验手段可以对金属薄板进行从“宏观”到“微观"的多种实验研究工作。
四，主要技术参数1，最大刚性模冲压力 300KN2, 最大液压胀形压力 32Mpa3，最大压边力 500KN4，刚性模和冲压模行程 100mm5，系统最大液压 35Mpa6，最高压力 40Mpa五,执行机构(模具）结构介绍图1是执行机构的结构示意图，执行机构由模筒1、压边活塞2、中心活塞3、模底4及凹模组成。
无凸缘圆筒形件的落料——拉深复合模具设计绪论毕业设计是为了模具设计与制造专业学生在学完基础理论课、技术基础课和专业课的基础上，所设置的一个重要环节。
目的就是为了运用我们所学课程的理论和生产实际知识，进行一次模具设计的实际训练，从而培养和提高我们独立工作的能力。
冲压模具设计通过收集资料、工艺分析、工艺计算、确定冲模的结构设计，各个零部件的设计、绘制模具总装配图、零件图，最后完善和书写设计说明书，终于完成整个的设计过程。

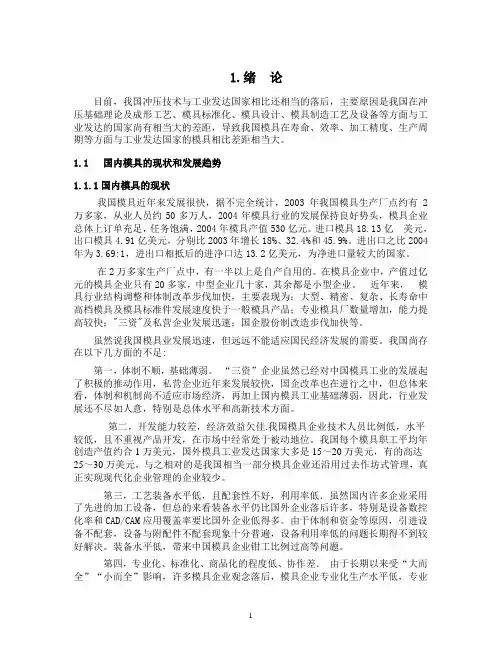

目前，我国冲压技术与先进工业发达国家相比还有一定差距，主要原因是我国在冲压基础理论及成形工艺、模具标准化、模具设计、模具制造工艺及设备等方面与工业发达国家尚有相当大的差距。
导致我国模具在寿命、效率、加工精度、生产周期等方面与先进工业发达国家的模具相比差距相当大。
随着科学技术的不断进步和工业生产的迅速发展，冲压加工作为现代工业领域内重要的生产手段之一，更加体现出其特有的优越性。
在现代工业生产中，由于市场竞争日益激烈，产品性能和质量要求越来越高，更新换代的速度越来越快，冲压产品正朝着复杂化、多样化、高性能、高质量方向发展，模具也正朝着复杂化、高效率、长寿命方向发展。
一、冲压成形理论及冲压工艺加强冲压变形基础理论的研究，以提供更加准确、实用、方便的计算方法，正确地确定冲压工艺参数和模具工作部分的几何形状和尺寸，解决冲压变形中出现的各种实际问题，进一步提高冲压件的质量。
研究和推广采用新工艺，如精冲工艺、软模成形工艺、高能高速成形工艺、超塑性成形工艺以及其他高效经济的成形工艺等，进一步提高冲压技术水平。
二、模具先进制造工艺及设备模具制造技术现代化是模具工业发展的基础。
计算机技术、信息技术、自动化技术等先进技术正在不断向传统制造技术渗透、交叉、融合，形成先进制造技术。
模具先进制造技术主要体现如下方面：1.高速铣削加工普通铣削加工采用低的进给速度和大的切削参数，而高速铣削加工则采用高的进给速度和小的切削参数。
