等高线地形图的特点、判读方法及应用(2013专题讲解)

等⾼线地形图的判读及应⽤1、等⾼线地形图的判读地形表⽰⽅法⽰意图和等⾼线图地形特征说明⼭地⼭峰闭合曲线外地内⾼四周低，中间⾼图中线段为⽰坡线，在等⾼线外侧，坡度向外侧降低盆地洼地闭合曲线外⾼内地四周⾼，中间低⽰坡线画在等⾼线内侧，坡度向内侧降低⼭脊⼭脊线等⾼线凸向低处，⼭脊连线从⼭顶道⼭麓凸起⾼耸部分图中虚线为⼭脊线，也称分⽔岭⼭⾕⼭⾕线等⾼线凸向⾼出，⼭⾕连线⼭脊之间低洼部分图中虚线为⼭⾕线，也称集⽔线鞍部⼀对⼭脊等⾼线组成相邻两个⼭顶之间呈马鞍形鞍部是⼭⾕线最⾼处，⼭脊线最低处陡崖多条等⾼线会合重叠在⼀处近于垂直的⼭坡，称陡崖——平原等⾼线稀疏，数值⼩——海拔⼀般低于200m，地势平坦——丘陵类似⼭地，数——海拔在500m以下，与⼭地类似，以数值进值⼩起伏⼩⾏区别2、特殊等值线的判读（1）确定弯曲部是⾼值区还是低值区：①在等值线图上弯曲最⼤处的两侧做各等值线的垂线，⽅向从⾼值指向低值。

若箭头向中⼼辐合，等值线弯曲处与两侧相⽐为低值区；若箭头向外围辐散，等值线弯曲处与两侧相⽐为⾼值区。

（如下图）②在等值线弯曲最⼤处做某条等值线的切线，⽐较切点与切线上其他点的数值⼤⼩。

若切点数值⼩于其他点的数值，则该处为低值区，反之，则为⾼值区。

（如下图）（2）如果两条数值不同的等值线中间有闭合的等值线，则要遵循“⼤于⼤的，⼩于⼩的”规律确定数值。

如下图，a > b，则M > a；N < b。

3、等⾼线地形图在实践中的应⽤（1）选点：①⽔库坝址：应建在等⾼线密集的河流峡⾕出⼝最窄处，避开地址断裂带，并且要考虑移民、⽣态环境等问题。

库区适宜选在河⾕、⼭⾕地区，或“⼝袋形”的洼地或⼩盆地，这些地区不仅库容⼤，⽽且有较⼤的集⽔⾯积。

②⽓象站：应建在地势坡度适中、地形开阔的地⽅。

③港⼝：应建在等⾼线稀疏、等深线密集的海湾地区，陆域平坦、⽔域深阔的避风港湾。

④航空港：应建在等⾼线稀疏的地⽅，地形平坦开阔、坡度适当、易排⽔的地⽅；还要考虑地质条件优越，注意盛⾏风向，保持与城市适当的距离。

等高线地形图的特点、判读方法及应用中学地理的等高线地形图，它可以充分考查学生的空间概念，空间想像以及分析计算能力，历年高考都非常重视对等高线地形图的考查，也是学生高考备考的难点所在，所以了解等高线的基本特点，把握等高线地形图的判读方法非常必要。

一、等高线图的基本特点1、同一条等高线上高度相等。

2、等高距全图一致。

3、等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来。

4、等高线一般不相交、不重叠，但在悬崖峭壁处，等高线可以重合。

5、等高线疏密反映坡度陡缓，而等高线之间间距愈大，等高线愈稀疏，则坡度愈缓。

6、等高线与山脊、山谷线重直相交，等高线穿过河谷时，向上游弯曲，成为“V”字形。

7、示坡线表示坡降方向，它总是指向海拔较低的方向。

二、判读方法（一）判读等高线的数值。

1、计算两点的相对高度和温度差。

读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差（每升高100m，气温下降0.6℃）。

2、估算陡崖的相对高度。

等高线重叠或相交的地方，表示为陡崖。

陡崖的相对高度为：（n-1）d≤h＜（n+1）d其中n为两地不同等高线的条数，d为等高距。

3、判别局部小范围闭合等高线的高度。

如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地；如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰。

4、计算两点相对高度的范围。

（1）确定两点的海拔高度的范围。

（2）确定最大可能值和最小可能值。

（二）判读等高线的形状特征。

1、根据等高线疏密，判断坡度陡缓。

等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡。

2、等高线的数值由中心向四周降低，表示为山地或丘陵。

3、等高线的数值由中心向四周升高，表示为盆地。

等高线地形图的判读与实际运用等高线历来是文综高考的重点内容之一，常根据等高线地形图判读地形名称、河流流向；或以某区域等高线地形图为载体，综合考查等高线地形图的实际运用问题。

它能充分考查学生的空间想像力和分析计算能力。

一、了解等高线的性质：在地图上把海拔高度相同各点的连线称作等高线，同一幅地图中，相邻两条等高线之间的等高距相同；把海洋深度相同点的连线称作等深线，同一幅图上等深距不一定完全相等。

1、同一条等高线的高程相同。

2、等高线不能相交，可以重合。

特殊地形用示坡线（垂直于等高线用来表示山坡方向的小短线）表示。

等高线重叠处表示悬崖，用一组与重叠处等高线垂直的示坡线表示。

若按等高线注记不易判别坡向时也采用示坡线。

示坡线画在等高线外侧，坡度向外侧降低，如山峰；示坡线画在等高线内侧，坡度向内侧降低，如盆地或洼地。

等高线是闭合曲线，但不一定在一幅地图范围闭合。

4、在等高距相等情况下，等高线密集，坡度陡；稀疏，坡度缓。

二、阅读等高线的方法和技巧：1、三看：①看极端值的大小。

平原：海拔200 m以下；丘陵：海拔500 m以下，相对高度小于100 m；山地：海拔500 m以上，相对高度大于100 m；高原：海拔高度大，相对高度小，边缘等高线十分密集，顶部明显稀疏。

某地低于海平面则用负值表示，如吐鲁番盆地艾丁湖面为-155 m。

②看疏密程度。

它表示坡度的陡缓。

③看弯曲方向。

它表示地形走向。

2、掌握等高线判断的基本规律：（1）、等高线的高低规律：“凸高为低，凸低为高”。

等高线凸向低值处为山脊，凸向高值处为山谷。

（2）、局部小范围闭合等高线的阅读：①山顶与山峰：数值“中高周低”；②盆地与洼地：数值“周高中低”；③高度不在正常范围内的：“大于大的，小于小的”。

即若某处闭合等高线夹在两条等高线之间，海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于较低等高线的海拔，为山体中的小盆地；若闭合等高线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于较高等高线的海拔，为山体中的小山峰。

等高线地形图的判读与应用等高线地形图判读是中学地理学习中的一处重点，更是难点，先试从难点突破方面做点总结，希望对学生有所帮助。

一、山脊和山谷的判断方法：图中AB线为山谷线，CD线为山脊线方法一：横向地势比较法如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，山脊处（XY方向）为中间高两侧低；而山谷处（MN方向）为中间低两侧高。

结论：中间高两侧低——山脊；中间低两侧高——山谷。

方法二：纵向地貌比较法如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由高处弯向低处；而山谷处（AB方向）等高线由低处弯向高处。

结论：凸高为谷，凸低为脊。

战略通法：由等值线：“高高低低”判读：由高海拔（值）先低海拔（值）弯曲，说明此处高（值）（山丘）；由低海拔（值）向高海拔（值）弯曲，说明此处为低海拔（值）（山谷）二、等高线地形图中鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

三、有关定量计算1．相对高度的计算:公式：（n－1）×Δd≤ΔH＜（n＋1）×Δd n：悬崖处重合的等高线条数Δd：等高距理解：2．悬崖绝对高度的计算（1）悬崖崖顶的绝对高度：大≤H＜大＋Δd 大：指重合等高线中高度最大的。

（2）悬崖崖底的绝对高度：小－Δd＜H≤小小：指重合等高线中高度最小的。

理解：【例题】下图为我国南方某地等高线，读图完成1-2题1．陡崖A处的高度为（）A．10米B．20米C．20米以上D．20米以下2．公路选择在该地形区通过的原因是（）A．该部位是山脊，地势较高B．该部位是山谷，工程量较小C．该部位是鞍部，地势较低D．该部位岩层软弱，易于开挖【解题】1、陡崖A处有3条等高线重合，根据计算公式可得到其相对高度为20~40米之间。

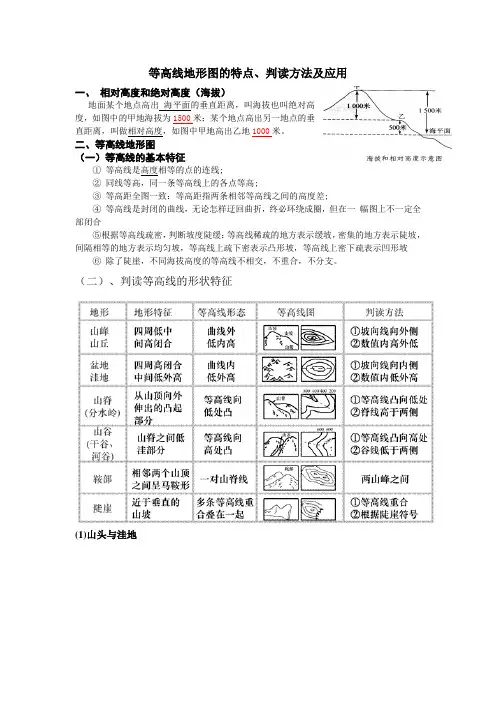

等高线地形图的特点、判读方法及应用一、相对高度和绝对高度（海拔）地面某个地点高出海平面的垂直距离，叫海拔也叫绝对高度，如图中的甲地海拔为1500米；某个地点高出另一地点的垂直距离，叫做相对高度，如图中甲地高出乙地1000米。

二、等高线地形图（一）等高线的基本特征①等高线是高度相等的点的连线;②同线等高，同一条等高线上的各点等高;③等高距全图一致：等高距指两条相邻等高线之间的高度差;④等高线是封闭的曲线，无论怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合⑤根据等高线疏密，判断坡度陡缓：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡⑥除了陡崖，不同海拔高度的等高线不相交，不重合，不分支。

（二）、判读等高线的形状特征(1)山头与洼地♦山头:曲线内高外低,示坡线向外♦洼地:曲线内低外高,示坡线向内(2)山脊与山谷凸低为脊（中间高两侧低）凸高为谷（中间低两侧高）(3)鞍部：两个山头间的低凹处，一般也是两个山脊和两个山谷的会聚处。

(4)悬崖悬崖:多条等高线会合重叠在一起。

强调：分水线与集水线●雨水垂直于等高线、向下坡方向流淌。

因此，山脊线成为分水线、山谷线成为集水线。

●一系列山脊线可作为汇水范围的边界线。

附）陡崖高度的计算陡崖的判断：该图中崖顶高度、崖底高度和相对高度各是多少？相对高度与等高距之间的关系：（n-1) ×等高距≤h＜(n+1)×等高距1、根据等高线疏密，判断坡度陡缓：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡2、等高线的数值由中心向四周降低，表示为山地或丘陵3、等高线的数值由中心向四周升高，表示为盆地4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线5、等高线凸出部分指向高处，表示为山谷，其最大弯曲处点的连线，表示为山谷线，也叫集水线6、相邻两个小山顶之间呈马鞍型的低地部位为鞍部，也叫垭口7、两组山脊等高线对垒，中间是一道比较狭窄而低平的河谷或谷地，表示为峡谷8、判断两点间可否通视，可通过绘制地形剖面图判断(打出图3)9、除陡崖外，等高线是不能相交的（三）判读等高线的数值特征1、计算两点的相对高度和温度差读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差（每升高100m，气温下降0.6℃）2、判别局部小范围闭合等高线的高度如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地；如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰，a剖面线法相邻的两条等值线之间的闭合等值线，其内部数值可以通过类似作“地形剖面图”的方法，看数值曲线变化趋势来判断其数值范围。

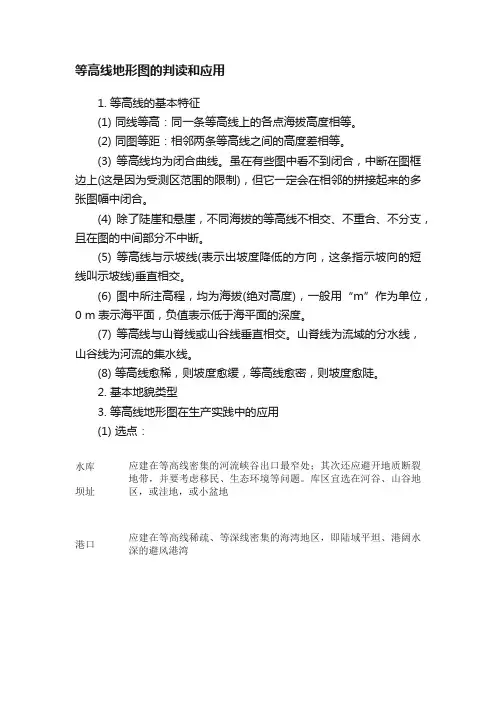

等高线地形图的判读和应用1. 等高线的基本特征(1) 同线等高：同一条等高线上的各点海拔高度相等。

(2) 同图等距：相邻两条等高线之间的高度差相等。

(3) 等高线均为闭合曲线。

虽在有些图中看不到闭合，中断在图框边上(这是因为受测区范围的限制)，但它一定会在相邻的拼接起来的多张图幅中闭合。

(4) 除了陡崖和悬崖，不同海拔的等高线不相交、不重合、不分支，且在图的中间部分不中断。

(5) 等高线与示坡线(表示出坡度降低的方向，这条指示坡向的短线叫示坡线)垂直相交。

(6) 图中所注高程，均为海拔(绝对高度)，一般用“m”作为单位，0 m表示海平面，负值表示低于海平面的深度。

(7) 等高线与山脊线或山谷线垂直相交。

山脊线为流域的分水线，山谷线为河流的集水线。

(8) 等高线愈稀，则坡度愈缓，等高线愈密，则坡度愈陡。

2. 基本地貌类型3. 等高线地形图在生产实践中的应用(1) 选点：水库坝址应建在等高线密集的河流峡谷出口最窄处；其次还应避开地质断裂地带，并要考虑移民、生态环境等问题。

库区宜选在河谷、山谷地区，或洼地，或小盆地港口应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、港阔水深的避风港湾航空港应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方；地质条件好；注意盛行风向且保持与城市适当的距离等气象站应选在坡度适中、地形开阔的地点疗养院应建在坡度较缓、气候适宜、空气清新的地方(2) 选线：① 公路、铁路线：选择坡度平缓、线路平稳、弯路较少的线路，避免通过陡崖、沼泽、永久冻土区、地下溶洞区等，尽量少过河建桥，以降低施工难度和建设成本，并保证运行安全。

② 引水线路：线路尽可能短，避免通过山脊等障碍，并尽量利用地势使水自流。

③ 输油、气管线：线路尽可能短，尽量避免通过山脉、大河等。

(3) 选面：农业生产布局等高线稀疏，地势平缓的地区，适宜发展种植业；等高线密集，地势陡的地区，适宜发展林业和牧业工业区、居民区选址一般选在靠近水源、交通便利、等高线间距较大的地形平坦开阔处[提示](1) 在降水集中的河谷(或山谷)地区，容易出现泥石流灾害，泥石流发生时在河谷较窄的地段容易堵塞形成堰塞湖。

高中地理等高线地形图的特点判读方法及应用一、等高线图的基本特点1、同一条等高线上高度相等。

2、等高距全图一致。

3、等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来。

4、等高线一般不相交、不重叠，但在悬崖峭壁处，等高线可以重合。

5、等高线疏密反映坡度陡缓，而等高线之间间距愈大，等高线愈稀疏，则坡度愈缓。

6、等高线与山脊、山谷线重直相交，等高线穿过河谷时，向上游弯曲，成为“V”字形。

7、示坡线表示坡降方向，它总是指向海拔较低的方向。

二、判读方法(一)判读等高线的数值。

1、计算两点的相对高度和温度差。

读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差(每升高100m，气温下降0.6°C)。

2、估算陡崖的相对高度。

等高线重叠或相交的地方，表示为陡崖。

陡崖的相对高度为:(n-1)d≤H<(n+1)d其中n为两地不同等高线的条数，d为等高距。

3、判别局部小范围闭合等高线的高度。

如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地;如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰。

4、计算两点相对高度的范围。

(1)确定两点的海拔高度的范围。

(2)确定最大可能值和最小可能值。

(二)判读等高线的形状特征。

1、根据等高线疏密，判断坡度陡缓。

等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡。

2、等高线的数值由中心向四周降低，表示为山地或丘陵。

3、等高线的数值由中心向四周升高，表示为盆地。

4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线。

5、等高线凸出部分指向高处，表示为山谷，其最大弯曲处点的连线，表示为山谷线，也叫集水线。

h i)"C p F q r s t W u P2@v w x等高线地形图是初中地理中非常重要的地图类型。

等高线地形图涉及的知识点并不多，但却对学生的理解能力和空间想象能力要求较高。

学习时既要明确等高线地形图的概念、含义，又要掌握相关的判读技巧。

【重点知识归纳】一、等高线地形图１．有关等高线地形图的概念。

（１）海拔：地面某个地点高出海平面的垂直距离，叫海拔。

（２）相对高度：某个地点高出另一个地点的垂直距离，叫相对高度。

（３）等高线：在地图上，把海拔相同的各点连接成线，就是等高线。

等高线上一般标有海拔数值。

（４）等高线地形图：用等高线表示地形的地图，就是等高线地形图。

２．等高线的特点。

①等高线是连续不间断的闭合曲线。

②同一条等高线上，各点海拔高度相等。

③同一幅等高线地形图上，相邻两条等高线高差相等。

④等高线密集的地方，坡度较陡。

⑤等高线稀疏的地方，坡度较缓。

５６··二、等高线地形图的判读１．等高线地形图的判读。

在等高线地形图上，可以判断坡度的陡缓，坡陡的地方，等高线密集；坡缓的地方，等高线稀疏。

通过等高线的特征，还可以识别山峰、山脊、山谷和陡崖等常见的地形部位。

２．不同山体部位的地形特点和等高线特点。

地形山峰山脊山谷陡崖等高线图地形和等高线特点中间高，四周低；等高线闭合，数值从中间向四周逐渐降低中部高，两边低；等高线的弯曲部分向低处凸出两边高，中间低；等高线的弯曲部分向高处凸出近似于垂直；多条等高线重叠在一起 三、等高线地形图的实际应用１．判断地形。

（１）平原：平均海拔＜２００ｍ，宽广平坦，起伏很小。

（２）高原：平均海拔＞５００ｍ，范围宽广，面积较大，外围较陡，内部起伏较为和缓。

（３）山地：平均海拔＞５００ｍ，具有耸立的山峰、陡峭的山坡和低缓的山麓，高度和起伏变化都很大，大多呈脉状分布。

（４）丘陵：平均海拔在２００～５００ｍ，相对高度较山地小，地势起伏不大，坡度和缓。

等高线地形图的判读与应用用等高线表示的地形一般有：山顶、山脊、山谷、鞍部、陡崖、缓坡、陡坡和洼地，但容易忽视的是利用等高线数值来判断山地、丘陵、高原等地形类型。

（一）判读规律1 ．根据等高线地形图的数值（海拔高度）大致判断地形类型。

①海拔在 200 米以下一般为平原。

②海拔在 500 米以下，相对高度小于 100 米为丘陵。

③海拔在 500 米以上，相对高度在 100 米以上为山地。

④海拔在 500 米以上，相对高度小，等高线在边缘部分十分密集，而顶部稀疏为高原。

2 ．当等高线是封闭的曲线时，凡内高外低的为山顶，凡外高内低的为洼地。

3 ．凡等高线重合，并用锯齿状表示的为陡崖，。

悬崖的相对高度可用公式计算：（n-1）d≤H<(n+1)d（n为重合的等值线条数，d 为相邻两条等值线数值差）。

4 ．两个山顶之间的两组等高线相对凸出部分表示的鞍部，如图一中的 D 处。

5 ．等高线从高出向低处凸出的为山脊，最大弯曲处的连线是脊线，也叫分水岭。

6 ．等高线从低处向高处凸出的为山谷，等高线最大弯曲处连线就是山谷线，也叫集水线。

7 ．等高线密集处为陡坡，如图一中的 E 处，等高线稀疏处为缓坡。

注意判断坡度时还要看比例尺、等值线的等距值等。

8 ．有的等高线地形图上没有数据，而是用示坡线表示。

（二）实际应用1 ．选建水库：一般选在峡谷处，且考虑水库库址应选在河谷、山谷地区“口袋形”洼地处，库容量要大。

2 ．土地利用类型：根据等高线反映出来的地形类型，因地制宜进行农业生产区划。

一般平原多为耕作业，山坡草地多发展畜牧业，山地多发展林业。

建筑用地多在平原和河湖、交通线附近。

3 ．工厂厂址选择：除交通、资源、技术等因素外，往往也要考虑地形、地质情况。

4 ．建海滨浴场、码头：浴场多选择在海滨缓坡沙岸，码头选在岩岸港湾。

5 ．建疗养院：一般选在城郊山地向阳坡，清静，空气新鲜，森林覆盖率高的地方。

6 ．交通线选择：利用有利地形地势，既要考虑距离长短，又要考虑路线平稳，一般尽量与等高线平行，避开陡崖、滑坡，尽可能少通过河流，少建桥梁。

等高线地形图的特点、判读方法及应用一、等高线图的基本特点1、同一条等高线上高度相等。

2、等高距全图一致。

3、等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来。

4、等高线一般不相交、不重叠，但在悬崖峭壁处，等高线可以重合。

5、等高线疏密反映坡度陡缓，而等高线之间间距愈大，等高线愈稀疏，则坡度愈缓。

6、等高线与山脊、山谷线重直相交，等高线穿过河谷时，向上游弯曲，成为“V”字形。

7、示坡线表示坡降方向，它总是指向海拔较低的方向。

二、判读方法（一）判读等高线的数值。

1、计算两点的相对高度和温度差。

读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差（每升高100m，气温下降0.6℃）。

2、估算陡崖的相对高度。

等高线重叠或相交的地方，表示为陡崖。

陡崖的相对高度为：（n-1）d≤h＜（n+1）d其中n为两地不同等高线的条数，d为等高距。

3、判别局部小范围闭合等高线的高度。

如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地；如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰。

4、计算两点相对高度的范围。

（1）确定两点的海拔高度的范围。

（2）确定最大可能值和最小可能值。

（二）判读等高线的形状特征。

1、根据等高线疏密，判断坡度陡缓。

等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡。

2、等高线的数值由中心向四周降低，表示为山地或丘陵。

3、等高线的数值由中心向四周升高，表示为盆地。

4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线。

5、等高线凸出部分指向高处，表示为山谷，其最大弯曲处点的连线，表示为山谷线，也叫集水线。

6、相邻两个小山顶之间呈马鞍型的低地部位为鞍部，也叫垭口。
