汽车设计课件第一章.

汽车设计主编：王望予车辆工程2016年02月29日课程名称：汽车设计课程编码：50005602总学时数/学分数：32/2 实验学时：0上机学时：0课程所属部门：汽车与交通学院课程负责人：制定日期：2016年2月王望予教授,生于1935年11月，辽宁沈阳人，1960年毕业于吉林工业大学汽车专业；主讲“汽车设计”、“汽车系统动力学”、“汽车安全性”等课程；曾担任吉林工业大学汽车教研室副主任、系统动力学研究室主任；参编《汽车设计》第1、2版（第1版曾获国家教育委员会优秀教材奖和机械工业委员会优秀教材一等奖），主编《汽车设计》第3、4版（第3版曾获教育部普通高等学校优秀教材二等奖），还参编了《机械工程手册》第2版、《汽车工程手册》（设计篇、基础篇）；在国内外杂志上发表科学论文20余篇。

1课程内容课程内容学时数总学时实验汽车的总体设计 6离合器设计 4 机械变速器的设计 6 万向传动轴的设计 4 驱动桥的设计 2 悬架系统设计 4 转向系统设计 4 制动系统设计 2 合计322 课程重点与难点⏹汽车的整体布置设计、主要总成系统的参数设计及其设计效果对整车性能影响的分析验算、部分关键零部件的结构设计。

重点⏹重点讲授：汽车总体设计、机械变速器设计、汽车驱动桥设计、汽车悬 和难点架系统设计、汽车转向系统设计。

⏹先修课程：理论力学、材料力学、机械设计、汽车构造、发动机先修原理、汽车理论等课程3 课程规范要求及考核方式⏹采用课堂讲授的授课方案，课堂教学采用多媒体教学手段，并辅之以课堂讨论、工程案例分析等教学环节。

规范⏹安排适当的习题，结合专业其它实践性教学环节，促使学生了解、掌握要求基础理论知识、基本分析方法和一般设计思路。

考核方式 ⏹课前做预习，课后完成作业⏹检查考勤（1/3）、迟到或早退记录⏹考勤，平时作业，测验。

评分标准第一章汽车总体设计§1 汽车总体设计的任务及开发程序§2 汽车形式的选择§3 汽车主要参数的选择§4 发动机的选择§5 车身形式§6 轮胎的选择§7 汽车的总体布置§8 运动校核第1章汽车总体设计第一节汽车总体设计的任务及开发程序⏹定义：汽车设计、汽车总体设计、开发流程主要⏹汽车总体设计的任务内容⏹汽车开发的流程及阶段内容重点⏹汽车开发的流程及具体含义和难点第1章汽车总体设计1.1汽车总体设计的任务第1章 汽车总体设计定义⏹汽车设计：是指汽车产品进行设计的方法和手段，是汽车进行开发、设计实践的软件与硬件；以机械设计理论为基础，并考虑到其结构特点、使用条件的复杂多变以及大批量生产等情况。

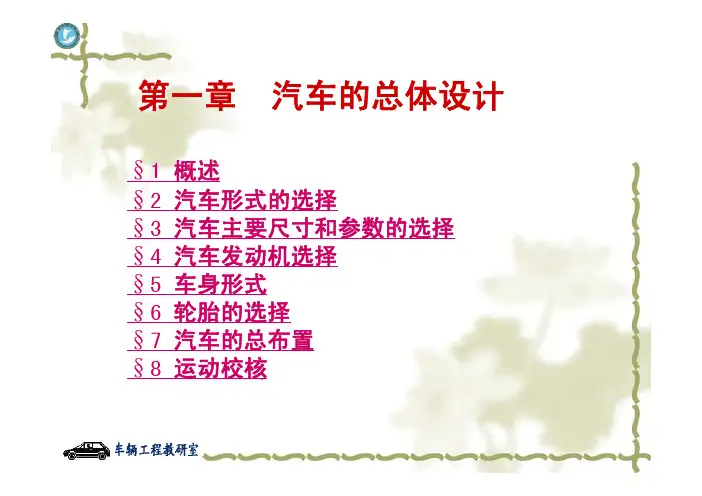

第一章汽车的总体设计§1 概述§2 汽车形式的选择§3 汽车主要尺寸和参数的选择§4 汽车发动机选择§5 车身形式§6 轮胎的选择§7 汽车的总布置§8 运动校核第一节概述一、汽车设计的内容：总体设计系统设计（总成设计）零部件设计二、汽车设计技术的发展（一）、发展过程1、经验设计以经验数据和经验公式为主要方法2、“科学实验+ 技术分析”的设计3、计算机辅助设计（二）、发展特点1、基础理论成果的应用2、测试与实验新技术不断发展道路实验（实验场），室内实验（测功、风洞、电液振动），虚拟实验3、新工艺、新材料的应用（三）、发展趋势1、更注重安全性主动和被动安全2、更注重节能与环保代用燃料，电动汽车，绿色设计3、向高速化、轻量化、低噪音方向发展NVH（Noise,Vibration,Harshness) 4、向自动控制、智能化方向发展三、总体设计应满足的要求1、公路上行驶，外形尺寸应予以限制；2、排放要满足环保要求——排放法规；3、使用环境复杂，应满足安全性要求－强制性安全法规；4、汽车各性能应满足开发所确定的指标；5、知识产权保护；6、“三化”要求：系列化，通用化，标准化;7、避免部件发生运动干涉；8、质量可靠，拆装维修方便…四、汽车开发程序1、新产品开发流程：商品规划：商品计划和概念设计商品计划的内容：商品开发的必要性、目的、主要性能、造型风格、目标价格；目标用户和市场、适用地区、商品用途及级别；生产纲领、目标利润、投产时间等。

2、概念设计1）.概念设计的概念从产品创意开始，到构思草图、出模型和试制出概念样车等一系列活的全过程。

2）.概念设计的内容车型构成；车辆主要尺寸、驱动方式和采用的主要部件和附属设备；车辆的总体布置；整车目标性能、目标质量、目标成本及开发成本3）.概念设计的具体工作◎形体设计◎总体方案草图◎用户使用调查，市场预测◎产品水平分析◎设计任务的形成和编写概念设计/形体设计※外部造型※内饰造型※色彩设计整车和车身内部尺寸布置绘制外形构思草图美术效果图制作油泥模型◎车身外形应在保证汽车拥有较小空气阻力系数的同时，具有符合审美规律的形体。

汽车设计课件--汽车总体设计1课程容课程容学时数总学时实验汽车的总体设计 6 离合器设计 4 机械变速器的设计 6 万向传动轴的设计 4 驱动桥的设计 2 悬架系统设计 4 转向系统设计 4 制动系统设计 2 合计322课程重点与难点汽车的整体布置设计、主要总成系统的参数设计及其设计效果对整车性能影响的分析验算、部分关键零部件的结构设计。

重点重点讲授：汽车总体设计、机械变速器设计、汽车驱动桥设计、汽车悬和难点架系统设计、汽车转向系统设计。

先修先修课程：理论力学、材料力学、机械设计、汽车构造、发动机原理、汽车理论等课程3课程规要求及考核方式采用课堂讲授的授课方案，课堂教学采用多媒体教学手段，并辅之以课堂讨论、工程案例分析等教学环节。

安排适当的习题，结合专业其它实践性教学环节，促使学生了解、掌握基础理论知识、基本分析方法和一般设计思路。

考核方式课前做预习，课后完成作业检查考勤（1/3）、迟到或早退记录考勤，平时作业，测验。

§1 汽车总体设计的任务及开发程序§2 汽车形式的选择§3 汽车主要参数的选择§4 发动机的选择§5 车身形式§6 轮胎的选择§7 汽车的总体布置§8 运动校核第一节汽车总体设计的任务及开发程序定义：汽车设计、汽车总体设计、开发流程主要汽车总体设计的任务容汽车开发的流程及阶段容重点汽车开发的流程及具体含义和难点汽车总体设计的任务定义汽车设计：是指汽车产品进行设计的方法和手段，是汽车进行开发、设计实践的软件与硬件；以机械设计理论为基础，并考虑到其结构特点、使用条件的复杂多变以及大批量生产等情况。

汽车总体设计：是指汽车设计过程中提出整车总体设计方案，对各部件进行合理布置，确定并保证主要性能指标合理、可实现的设计过程。

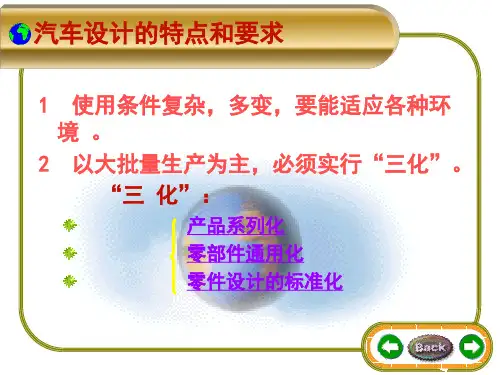

1.1 总体设计应满足的基本要求1.1.1 汽车对人类生活质量的影响使生活质量提高使生活质量降低1.1.2 对汽车提出越来越高的要求节能——节油和开发新能源环保——通过法规对排放和噪声提出更严格要求安全——提出更高的要求，要求很好的保护乘员舒适——能居住，能通讯，有空调，驾驶方便1.1 总体设计应满足的基本要求1.1.3 基本要求各项性能、成本等，满足设计任务书所规定的指标；严格遵守和贯彻相关法规、标准的规定（如外廓尺寸符合GB1589-1989规定），注意不要侵犯专利；贯彻“标准化、通用化、系列化”；进行有关运动学方面的校核，保证汽车有正确的运动和避免运动干涉；拆装与维修方便。

第一章 汽车造型设计的内容和程序§1-1 概 述汽车是社会物质财富，与人们生产和生活密切相关。

造型设计综合表现了汽车形体的功能、技术与艺术。

造型和其它适用艺术一样，具有：⎩⎨⎧ 。

给人以美的享受—精神性满足功能需要；—物质性 汽车造型随汽车工业的发展而逐步发展和完善：既考虑美观，又考虑造型对汽车结构、性能、工艺的影响。

汽车造型已成为整个汽车设计过程中的重要组成部分，越来越引起人们和厂家的高度重视。

一、造型1．何谓造型——人类有意识地塑造形体。

所谓形体，指占有空间，可用视觉感知的东西。

人们生产和生活中所接触的各种东西（吃、穿、用的，如吃的粮食、水果、动物类等），靠大自然和本身适应生活环境而造就了千姿百态的形体（如苹果、桃的形体、鱼类的形体等）。

有的是天然生存的，有的是人工造就的，但就形体本身来说，都满足了功能的需要（有的不一定完善，正逐步修正）和艺术的价值。

人们所使用的各种东西，都是根据功能的需要和精神方面的要求来有意识地塑造其形体的。

功能——功用、能力和作用等。

给人以强烈的精神感染统一完整的艺术形象清晰的雕塑形体鲜明的装饰和色彩精致的艺术品先进的交通运输工具现代化工业产品汽车⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧→⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧2．造形与造型形——形状、形体 型——样式、款式二者既有区别，又是统一的。

前者从狭义讲，后者从广义讲。

3．要求①造型应具有合理性——结构的合理性包括：实用性、经济性、社会性——适合时代潮流及大众愿望。

②具有审美性——与社会性密切联系指塑造的形象应使人感到美观、亲切、乐于接受。

随着经济的发展和生活水平的提高，审美性提到了越来越重要的地位，由此而产生了一门新兴的科学→技术美学——技术和艺术相结合的边缘科学。

二、艺术的典型性和形象性——区别于其它上层建筑（如哲学、政治学、经济学等）的特点。

艺术属于上层建筑，但与其它相比具有特殊的典型性和形象性。

主要表现在：①艺术通过典型形象来反映生活艺术≠生活，应源于生活、高于生活。
